Коленвал – это ключевой элемент двигателя внутреннего сгорания, преобразующий поступательное движение поршней в вращательное движение, которое передается на трансмиссию. Изготовление коленвала требует высокой точности и применения современных технологий, чтобы обеспечить его долговечность и работоспособность в экстремальных условиях. Каждый этап производства коленвала включает несколько этапов, от выбора материала до окончательной обработки деталей.
Процесс начинается с выбора материала. Для коленвалов обычно используют сплавы на основе стали с добавлением хрома, никеля и других легирующих элементов. Эти материалы обладают высокой прочностью и устойчивостью к износу, что критично для работы в условиях высокой температуры и механических нагрузок. Сталь проходит термическую обработку, которая улучшает ее механические свойства.
После выбора материала, заготовка коленвала подвергается механической обработке. Сначала осуществляется токарная обработка, при которой создаются основные элементы конструкции: шейки под подшипники и крепежные отверстия. Затем проводятся операции фрезерования и шлифовки, что позволяет достичь высокой точности размеров и гладкости поверхности, что важно для долговечности и эффективности работы двигателя.
Заключительным этапом является термическая обработка. Процесс закалки повышает твердость рабочей поверхности коленвала, обеспечивая ему стойкость к износу. После этого деталь проходит балансировку, чтобы избежать вибраций и продлить срок службы двигателя. Балансировка осуществляется с высокой точностью, поскольку даже малейшие отклонения могут привести к повреждениям системы.
Таким образом, изготовление коленвала – это многокомпонентный и технологически сложный процесс, требующий точности и использования качественных материалов на каждом этапе.
Выбор материалов для коленвала: как обеспечить долговечность
Для производства коленвалов используются материалы, которые должны сочетать прочность, устойчивость к износу и термостойкость. Наиболее часто для этих целей применяются специальные сплавы стали, такие как хромомолибденовая и ванадиевая сталь. Эти сплавы обеспечивают отличную износостойкость и высокую прочность при минимальном весе, что важно для повышения общей эффективности работы двигателя.
Хромомолибденовая сталь, например, содержит хром и молибден, которые значительно улучшают устойчивость материала к высокотемпературным нагрузкам и коррозии. Такая сталь способна выдерживать значительные механические нагрузки, что делает её идеальной для создания коленвалов, подверженных интенсивным термическим и механическим воздействиям.
Ванадиевая сталь используется в случаях, когда необходима дополнительная устойчивость к перегреву и повышенная прочность на изгиб. Ванадий в составе стали улучшает её механические свойства, при этом предотвращая образование трещин и разрушений, что особенно важно для коленвалов, которые подвергаются циклическим нагрузкам в процессе работы двигателя.
Для повышения долговечности коленвала также важно применять технологии термообработки, такие как закалка и отпуск. Эти процессы помогают улучшить структуру металла, повысив его твёрдость и стойкость к нагрузкам. На стадии закалки коленвал подвергается воздействию высоких температур, после чего быстро охлаждается, что позволяет добиться более высокой прочности и износостойкости.
При выборе материала также учитывается возможность его обработки. Для сложных форм и высококачественной отделки поверхности используется сталь с хорошими характеристиками обработанности. Это позволяет минимизировать дефекты, такие как неровности или трещины, которые могут возникнуть в процессе эксплуатации.
Этапы формовки коленвала: от заготовки до черновой обработки
Процесс формовки коленвала начинается с подготовки заготовки, которая обычно представляет собой металлическую деталь, изготовленную методом ковки или литья. На первом этапе заготовка имеет приблизительную форму, соответствующую требуемым размерам коленвала, но она нуждается в дальнейшей обработке.
На следующем этапе заготовка подвергается первичной механической обработке, включающей в себя фрезерование и токарную обработку. Эти процессы направлены на удаление лишнего материала с поверхности заготовки, что позволяет получить основные формы и размеры, приближенные к финальным.
Черновая обработка заключается в более точной механической обработке, которая включает в себя нарезание канавок и шлифовку основных поверхностей, таких как коренные и шатунные шейки. В этот момент достигается требуемая точность размеров, необходимая для дальнейших стадий обработки.
На протяжении всего процесса важно учитывать тепловые деформации, которые могут возникать при воздействии высоких температур, особенно при ковке. Поэтому на каждом этапе используется контроль качества для предотвращения отклонений от заданных параметров.
Технология термической обработки коленвала: закалка и отпуск
Термическая обработка коленвала включает в себя два важнейших процесса: закалку и отпуск. Эти этапы обеспечивают необходимую твердость и прочность материала, улучшая его характеристики для работы в экстремальных условиях двигателя.
Закалка – процесс нагрева коленвала до температуры выше 800°C и последующего быстрого охлаждения. Закалка повышает твердость металла, что критически важно для таких деталей, как коренные и шатунные шейки, подверженные интенсивным нагрузкам. Однако важно соблюдать правильный режим охлаждения, поскольку резкое изменение температуры может привести к образованию трещин.
В большинстве случаев для закалки используется метод водяного или масляного охлаждения. В случае с коленвалами, где требуется минимизация деформаций, применяется охлаждение в масле, так как оно обеспечивает более стабильный и контролируемый процесс.
Отпуск – это процесс, который проводится после закалки для снятия остаточных напряжений и уменьшения хрупкости материала. Коленвал нагревается до температуры 400-700°C, в зависимости от используемого материала, и выдерживается при этой температуре определенное время. Это позволяет достичь необходимого баланса между твердостью и пластичностью, что значительно увеличивает долговечность детали.
В ходе отпуска важно учитывать, что температура и время выдержки должны точно соответствовать рекомендациям для конкретного типа стали. Несоответствие параметров отпуска может привести к недостаточному снятию напряжений и как следствие – к быстрому износу или поломке коленвала.
Для достижения наилучших результатов, важным аспектом является и точность контроля температуры в печи. Резкие колебания температуры могут повлиять на конечную прочность детали, поэтому необходимо использовать высококачественное оборудование для термической обработки.
После термической обработки коленвал проверяется на наличие трещин с помощью ультразвуковой дефектоскопии. Это гарантирует отсутствие скрытых дефектов, которые могут возникнуть из-за недостаточно точного температурного режима.

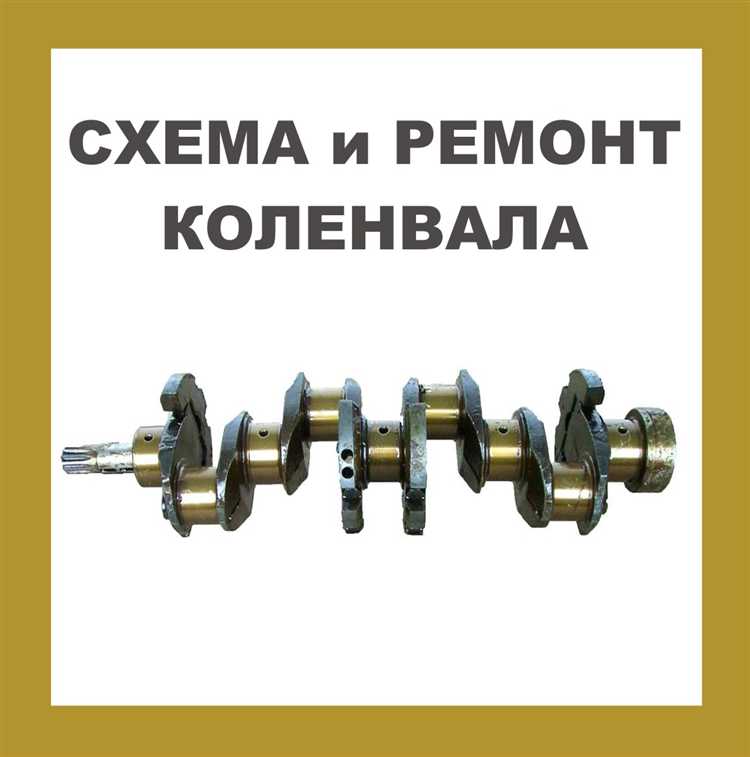

Процесс фрезеровки и шлифовки коленвала: точность и требования
Фрезеровка используется для придания заготовке необходимой формы. В процессе фрезеровки достигается точность по осям, что важно для дальнейшей работы коленвала в составе двигателя. Для этой операции применяются высокоскоростные фрезы с корректно подобранным углом резания. Важно контролировать скорость подачи и обороты инструмента, чтобы избежать перегрева материала и износа инструмента.
Шлифовка, как завершающий этап обработки, позволяет достичь высокой точности поверхности. После фрезеровки, на детали могут остаться следы, которые снижают её эксплуатационные характеристики. В процессе шлифовки устраняются микроскопические дефекты, обеспечивая гладкость поверхности, что критически важно для долгосрочной работы коленвала. Применяются абразивные круги с заданной зернистостью, чтобы получить требуемую шероховатость. Важно, чтобы шлифовальные машины были настроены для минимального отклонения размеров и соблюдения предельных допусков.
При проведении фрезеровки и шлифовки необходимо строго соблюдать температурные режимы и допуски, чтобы избежать деформации и обеспечения максимальной точности размеров. Контроль этих процессов проводится с использованием измерительных приборов с высокой точностью, таких как координатно-измерительные машины (КИМ), что позволяет гарантировать соответствие изделий строгим стандартам.
Кроме того, важным аспектом является выбор материала абразивных кругов и фрез, который должен соответствовать свойствам обрабатываемого материала, а также обеспечивать оптимальное качество поверхности без риска повреждения детали. Несоответствие выбранного инструмента может привести к ухудшению качества и сокращению ресурса коленвала.
Методы балансировки коленвала: как избежать вибрации
Балансировка коленвала – ключевая операция для предотвращения вибраций в двигателе. Она направлена на распределение массы таким образом, чтобы минимизировать центробежные силы при вращении. Важно учитывать точность и технологию, чтобы достичь стабильности работы двигателя и продлить его срок службы.
Одним из методов является статическая балансировка. Этот процесс включает в себя установку коленвала на специальные опоры и измерение отклонений от вертикали. Если отклонения обнаружены, добавляется или удаляется масса в соответствующих участках, чтобы устранить несбалансированность.
Динамическая балансировка более сложна и позволяет устранить колебания, возникающие при вращении. Она проводится в процессе вращения коленвала на специальных установках, которые позволяют оценить отклонения в разных плоскостях. В случае выявления вибраций в определенной зоне, выполняются корректировки веса с учетом углов и скорости вращения.
Балансировка может включать установку балансировочных грузов или удаление материала в определённых участках, что требует точности и опытных специалистов. Кроме того, важно учитывать особенности материала коленвала, так как разные сплавы могут требовать разных подходов для корректировки их массы.
При балансировке важно соблюдать технологические допуски, так как даже минимальные отклонения могут привести к сильным вибрациям, влияющим на работу двигателя и его компоненты. Современные технологии позволяют достичь высокой точности в регулировке, минимизируя необходимость в последующих ремонтах.
Контроль качества на каждом этапе производства коленвала
Контроль качества начинается с выбора исходных материалов для коленвала. Применяются сертифицированные стали и сплавы, которые соответствуют строгим стандартам прочности и износостойкости. На этом этапе проводится химический анализ материалов с целью выявления возможных дефектов, таких как примеси, которые могут повлиять на долговечность детали.
На стадии формовки и заготовки осуществляется первичный контроль размеров. С помощью компьютерных систем измерений (CMM) проверяется точность геометрии заготовки. Технологи проводят визуальный осмотр на предмет дефектов, таких как трещины или вмятины, которые могут возникнуть при литье или ковке.
После фрезеровки и шлифовки, когда коленвал принимает окончательную форму, проводится вторичная проверка точности. Это включает в себя контроль точности диаметров, параллельности и перпендикулярности поверхностей с использованием высокоточными измерительными приборами. На этом этапе важно убедиться в отсутствии перегрева или деформаций, которые могут возникнуть при обработке деталей под высокими нагрузками.
На стадии термической обработки, включая закалку и отпуск, контроль заключается в проверке температуры и времени воздействия на материал. Используется термоконтроль для предотвращения перегрева или недостаточной закалки, что могло бы привести к снижению механических свойств. После термической обработки проводят испытания твердости для подтверждения соответствия заданным требованиям.
Заключительный этап контроля – это проверка баланса коленвала. Для этого используется специализированное оборудование для измерения вибраций и динамического баланса. Несоответствие в распределении массы может привести к вибрациям и ускоренному износу двигателя. Корректировка производится путем снятия или добавления массы в нужных точках коленвала.
На каждом этапе производства коленвала обязательным является также проведение сертификационных испытаний. Эти тесты подтверждают соответствие продукции международным стандартам качества, что критически важно для гарантированной долговечности и надежности коленвала в работе автомобиля.
Использование современного оборудования для производства коленвалов
Машины для механической обработки, такие как токарные и фрезерные станки, оснащенные ЧПУ, используются для точной обработки наружных и внутренних поверхностей коленвала. Также, для повышения производительности и точности, применяются многозадачные станки, которые выполняют несколько операций одновременно. Это сокращает время на изготовление и снижает вероятность ошибок.
Кроме того, для контроля качества изделий на различных стадиях производства активно используются координатно-измерительные машины (КИМ). Эти устройства проводят проверку размеров и геометрии коленвала, что помогает оперативно выявлять дефекты на ранних этапах, еще до завершения основных операций.
Не менее важным аспектом является использование роботизированных систем для загрузки и выгрузки деталей, что позволяет исключить влияние человеческого фактора и ускорить процессы перемещения коленвалов между станками. Также применяются автоматизированные линии для обработки и сборки компонентов, что повышает эффективность производства.
Для термической обработки коленвалов широко применяются высокотемпературные печи с контролем атмосферы. Это позволяет достичь высокой прочности и долговечности материалов, используя методы закалки и отпуска с точным контролем температуры, что невозможно при использовании устаревших печей.
Вопрос-ответ:
Какие этапы включает в себя процесс изготовления коленвала для автомобиля?
Процесс производства коленвала начинается с выбора и подготовки материалов, которые должны отвечать жестким стандартам прочности. Затем заготовка проходит этапы формовки, включая ковку или литье, в зависимости от технологии. После этого проводится обработка, которая включает фрезеровку, шлифовку и термическую обработку для улучшения структуры материала. В конце выполняются балансировка и контроль качества, чтобы гарантировать, что коленвал будет работать без вибраций и с максимальной долговечностью.
Как важна точность при обработке коленвала?
Точность обработки коленвала критична, так как даже малейшие отклонения могут привести к вибрациям, снижению эффективности работы двигателя или ускоренному износу деталей. В процессе фрезеровки и шлифовки важна высокая точность геометрических параметров, таких как диаметр шейки и шатунного отверстия. Также необходимо точно соблюдать допуски для балансировки, чтобы избежать нежелательных колебаний, которые могут повлиять на работоспособность двигателя в целом.
Какой материал используется для изготовления коленвалов?
Для производства коленвалов чаще всего используется высококачественная сталь с добавлением хрома, молибдена или никеля, что повышает ее прочностные характеристики и устойчивость к нагрузкам. В некоторых случаях применяются легированные стали, которые выдерживают высокие температуры и агрессивные условия работы двигателя. Выбор материала зависит от типа двигателя, его мощности и предполагаемой эксплуатации.
Как осуществляется контроль качества коленвала на всех этапах производства?
Контроль качества коленвала начинается с проверки исходных материалов, которые должны соответствовать всем стандартам. На этапе формовки и обработки проводится измерение точности геометрических параметров, а также визуальный осмотр на наличие дефектов. Во время термической обработки проверяются характеристики твердости и прочности материала. После завершения всех операций коленвал подвергается балансировке и финальной проверке на вибрации. Все результаты контролируются с помощью высокоточных приборов и методов испытаний, что позволяет гарантировать качество конечного изделия.
