Современное автомобильное производство основано на строго выстроенной системе последовательных операций. На большинстве заводов этот процесс делится на несколько крупных этапов: штамповка, сварка, окраска, сборка и контроль качества. Каждый из них автоматизирован в различной степени, а отдельные задачи выполняются исключительно роботами – например, сварка кузова.
Кузовные панели изготавливаются на прессовых линиях, где используется сталь различной толщины и прочности. Для уменьшения массы кузова на некоторых этапах применяют алюминий или композитные материалы. После штамповки детали поступают на сварочные конвейеры, где с помощью точечной сварки формируется несущая структура кузова. На этом этапе контроль геометрии выполняется с помощью лазерных измерительных систем.
Покрасочный цех изолирован от других зон завода. Перед нанесением лакокрасочного покрытия кузов обрабатывается фосфатными составами и проходит катафорезное грунтование, обеспечивающее антикоррозийную защиту. Автоматические распылители наносят базовый и прозрачный слои, после чего кузов отправляется в сушильную камеру с температурой около 150 °C.
На сборочном конвейере устанавливаются узлы и агрегаты: двигатель, трансмиссия, подвеска, электрика, салон. Большинство деталей поставляется в сборе – например, передняя подвеска уже включает амортизаторы и тормозные механизмы. Сборка организована по принципу Just-in-Time, чтобы исключить складирование лишних комплектующих.
Финальный этап – проверка работоспособности всех систем. Автомобиль проходит динамические испытания на тестовой линии: проверяются тормоза, рулевое управление, герметичность салона, точность настройки фар и электронных помощников. Лишь после завершения полного цикла проверок машина поступает на отгрузку дилерам или заказчикам.
Подготовка металлических листов и штамповка кузовных деталей
Производство кузовных элементов начинается с подготовки стальных или алюминиевых листов толщиной от 0,6 до 1,2 мм. Материал поступает на завод в виде рулонов весом до 25 тонн. Перед началом обработки каждый рулон проходит входной контроль: проверяются механические свойства, толщина, наличие микротрещин и степень поверхностной чистоты.
Листы разматываются и нарезаются на заготовки с точностью до миллиметра. Для защиты от коррозии на стадии хранения и транспортировки используются ингибиторы и специальная упаковка. После нарезки заготовки поступают в штамповочный цех, где их подают в автоматические прессы.
Штамповка осуществляется на гидравлических или механических прессах усилием от 800 до 2500 тонн. В большинстве случаев используется последовательная штамповка в несколько этапов: вытяжка, подгибка, пробивка технологических отверстий, фланцевание. Для каждой детали создаются отдельные штампы из инструментальной стали с высокой износостойкостью, срок службы которых может достигать миллиона циклов.
Контроль геометрии производится с помощью лазерных и оптических систем. Отклонения по критическим параметрам не должны превышать 0,2 мм. После штамповки детали маркируются и перемещаются к сварочному участку. Для минимизации рисков деформации используется система буферного хранения и роботизированной укладки.

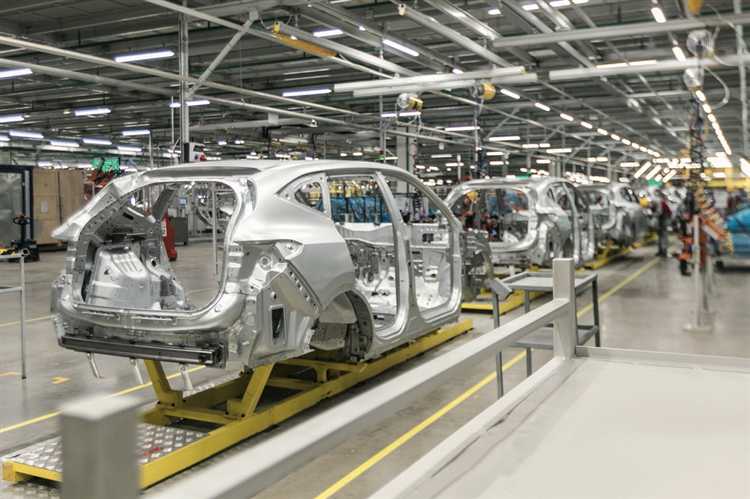

Сварка кузова: как соединяют отдельные элементы
После штамповки и подгонки кузовных деталей они поступают на сварочный участок, где из них формируют пространственную структуру – несущий кузов. Для этого применяются точечная, лазерная, дуговая и шовная сварка. На легковых автомобилях чаще всего используется точечная сварка с использованием роботизированных манипуляторов.
Точечная сварка соединяет детали за счёт нагрева в местах контакта с помощью электродов. Типичная сила тока – от 8 до 12 кА, время импульса – 0,1–0,3 секунды. Один кузов проходит через сотни до нескольких тысяч сварных точек. Каждая точка обеспечивает прочность соединения без заметной деформации металла.
На участках с повышенной нагрузкой, например в стойках, могут применяться лазерная сварка глубокой проплавки и дуговая сварка в среде защитного газа. Лазерный шов обеспечивает высокую точность и минимальное тепловложение, что снижает коробление деталей. Дуговая сварка используется для труднодоступных мест или при сварке толстостенных элементов.
Сборка начинается с так называемой «базы» – нижней части кузова, включающей днище, пороги и часть каркаса пола. Далее последовательно устанавливаются боковины, крыша, передняя и задняя панели. Все элементы фиксируются с помощью временных прихватов, затем производится основная сварка по заданной карте операций.
Роботизированные комплексы программируются по CAD-моделям, что исключает отклонения от допусков. После сварки проводится контроль геометрии на координатных измерительных машинах и ультразвуковая проверка прочности швов. Отклонения более 0,5 мм от проектных размеров считаются недопустимыми.
В случае необходимости применяются дополнительные меры жёсткости: точечная сварка дополняется клеевыми соединениями или заклёпками. Такой подход характерен для моделей с алюминиевыми или смешанными кузовами.
Стабильность сварочного процесса обеспечивается автоматическим контролем параметров: силы тока, времени сварки и усилия прижатия. Эти параметры записываются и сохраняются в системе качества для каждой единицы продукции.

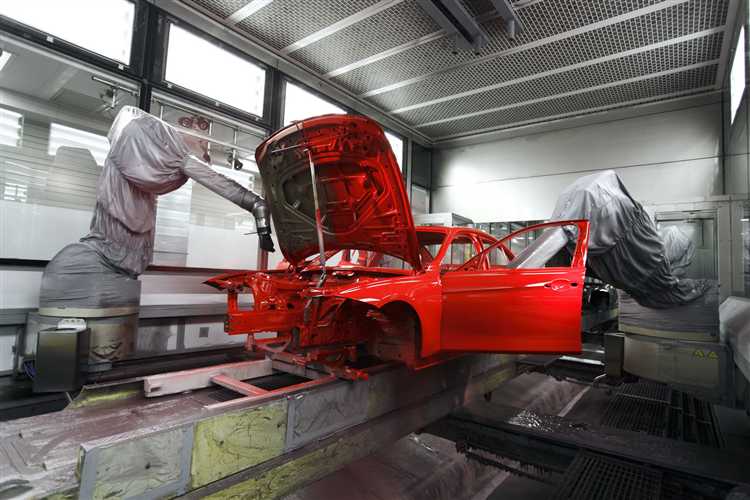

Грунтовка и покраска: как наносится покрытие на кузов
После сварки и очистки кузов проходит стадию катафорезного грунтования. Детали полностью погружаются в ванну с антикоррозионным составом, в которой с помощью электрического тока создаётся равномерное покрытие. Этот метод обеспечивает проникновение грунта в труднодоступные полости и на внутренние поверхности. После погружения кузов проходит сушку при температуре около 170 °C.
Далее наносится шовный герметик – он предотвращает попадание влаги в стыки панелей. В тех местах, где требуется дополнительная шумоизоляция (например, в районе колесных арок), используют специальные мастики на основе резины или битума.
Перед покраской кузов обрабатывается шлифовальными абразивами и обезжиривается. В автоматических камерах нанесения базовой краски работают роботы с точным дозированием. Обычно применяют водоразбавляемые краски. Толщина лакокрасочного слоя варьируется в пределах 80–120 мкм, включая базовый и прозрачный лак.
Сушка после покраски проходит в термокамерах при температуре около 140–160 °C. После охлаждения кузов отправляется на контроль качества: визуальная проверка, измерение толщины покрытия, тесты на твердость и адгезию. Любые дефекты устраняются вручную – повторная шлифовка, полировка или локальная перекраска.
Установка силового агрегата и трансмиссии на сборочной линии
Силовой агрегат, включающий двигатель и трансмиссию, поступает на сборочную линию в предварительно собранном виде. Комплекс собирается на отдельном участке цеха, где устанавливаются все навесные элементы: генератор, стартер, выпускной коллектор, система охлаждения, а также блок сцепления или гидротрансформатор.
Перемещение агрегата к кузову осуществляется с помощью автоматических тележек или подвесных манипуляторов. Точное позиционирование двигателя по осям достигается за счёт лазерной навигации и встроенных в платформу датчиков. Основная задача – обеспечить точное совмещение крепёжных точек без перекосов.
Монтаж производится на этапе, когда кузов уже прошёл установку подвески, рулевого механизма и элементов тормозной системы. В этот момент роботизированная платформа поднимает силовой агрегат снизу, одновременно с опусканием кузова сверху. Соединение с подрамником и опорами выполняется автоматическими болтовёртами, контролирующими момент затяжки до заданного значения (обычно в диапазоне 40–120 Н·м в зависимости от конструкции).
Подключение проводки, шлангов охлаждения, топливопровода и выхлопной системы занимает до 5 минут. Эти операции выполняются вручную или полуавтоматическими манипуляторами. Электронные системы диагностики проверяют целостность соединений и отсутствие ошибок на этапе запуска питания.
Завершается процесс подсоединением приводных валов к трансмиссии и установкой защитных кожухов. После этого автомобиль проходит тест на герметичность контуров и базовую проверку запуска двигателя. Только после успешного прохождения этих процедур машина переводится на следующую зону – установку внутренних элементов салона.
Монтаж салона: как устанавливаются сиденья, панели и проводка
После установки силового агрегата и трансмиссии начинается этап внутренней комплектации кузова. Сначала прокладывается основная жгутовая электропроводка. Её фиксация выполняется с помощью специальных держателей, закреплённых к кузову на заранее подготовленные точки. Каждый разъём и ответвление имеют жёсткую привязку к конкретным узлам, чтобы исключить ошибки при подключении приборов, блоков управления, кнопок и датчиков.
Следующим этапом устанавливаются панели шумоизоляции, включая пол, двери и моторный щит. После этого монтируется приборная панель. Её установка производится в сборе – с вентиляционными воздуховодами, элементами управления, встроенными дисплеями и блоками электроники. Панель фиксируется болтами и направляющими в каркас кузова. Подключение электрики происходит через центральный разъём, что ускоряет процесс сборки.
Сиденья доставляются на линию в готовом виде, включая обивку, подушки и встроенные механизмы регулировки. Крепление передних и задних сидений осуществляется через болтовые соединения к полу кузова. Для сидений с подогревом и электроприводом дополнительно подключаются управляющие и силовые кабели. Положение крепёжных точек контролируется системой камер и датчиков, чтобы избежать перекосов и обеспечить точную посадку конструкции.
В завершение устанавливаются внутренние панели дверей, накладки стоек, потолочная обшивка и ковролин. Все элементы крепятся механически с применением защёлок, винтов и клипс. Проверка на соответствие стандартам качества включает визуальный осмотр и контроль отсутствия скрипов и люфтов в узлах салона.
Проверка систем безопасности и электроники
На завершающем этапе производства проводится тестирование систем безопасности: подушек безопасности, ремней с преднатяжителями, антиблокировочной системы (ABS) и электронных стабилизаторов (ESP). Для проверки подушек безопасности используют стенды с имитацией удара, контролируя срабатывание сенсоров и подачу тока на надувные модули.
Ремни безопасности проверяются на прочность и корректность срабатывания механизма блокировки с помощью нагрузочных устройств. Электронные блоки управления (ЭБУ) подвергают диагностике через специализированное оборудование, считывая коды ошибок и проверяя работу всех датчиков.
Для оценки работы ABS и ESP проводят тесты на стендах с имитацией скольжения и блокировки колес, анализируя реакцию систем и корректировку тормозного усилия. Одновременно проверяется работа системы контроля давления в шинах (TPMS) с помощью беспроводных диагностических приборов.
Электропроводка подвергается проверке на целостность и отсутствие коротких замыканий. Используются автоматизированные тестеры, которые проходят по всем цепям, выявляя обрывы и сопротивление. Контролируется стабильность напряжения на основных шинах питания.
Все электронные модули интегрируются в единую сеть автомобиля и проверяются на совместимость. Тестируется взаимодействие систем безопасности с мультимедийной и навигационной аппаратурой, а также с системами помощи водителю (ADAS).
Результаты проверок фиксируются в базе данных завода для отслеживания качества и выявления повторяющихся проблем. При обнаружении неисправностей автомобиль отправляется на дополнительную диагностику и ремонт.
Финальная проверка и тест-драйв перед отправкой дилеру
После сборки автомобиль проходит комплексную финальную проверку, включающую контроль качества всех систем и компонентов. Особое внимание уделяется безопасности, работоспособности электроники и корректности работы узлов.
- Проверка герметичности всех соединений в системе охлаждения и топливоподачи с применением специализированного давления до 3 бар.
- Тестирование электрики: диагностика бортового компьютера, проверка датчиков ABS, подушек безопасности и систем помощи водителю (ESP, адаптивный круиз-контроль).
- Контроль настроек освещения: фары, габариты, указатели поворота проходят измерение интенсивности и угла светового пучка с помощью фотометров.
- Оценка уровня шумов и вибраций на стенде с виброакустическим оборудованием, соответствие нормативам по уровню шума в салоне и за его пределами.
Тест-драйв выполняется на специализированном треке длиной от 3 до 5 километров, позволяющем проверить поведение автомобиля в реальных условиях.
- Проверка работы двигателя и трансмиссии при разных режимах – холостой ход, ускорение до 100 км/ч, плавное торможение.
- Тестирование систем торможения с измерением тормозного пути, сравнимого с нормативным значением (обычно не более 35 м с 100 км/ч).
- Оценка работы рулевого управления: чувствительность, отсутствие люфтов, корректное возвращение в нейтральное положение.
- Проверка работы подвески на неровностях – выявление посторонних звуков и проблем с амортизаторами.
- Проверка систем безопасности в динамике: корректное срабатывание ABS и других электронных помощников.
После успешного прохождения всех тестов автомобиль получает отметку в системе контроля качества и передается на упаковку для дальнейшей транспортировки дилеру.
Вопрос-ответ:
Какие этапы включает процесс сборки автомобиля на заводе?
Процесс сборки автомобиля состоит из нескольких последовательных этапов. Сначала происходит подготовка и сварка кузовных деталей, которые соединяются в единую конструкцию. Затем корпус проходит антикоррозийную обработку и покраску. После этого устанавливаются основные агрегаты: двигатель, трансмиссия, подвеска. Далее монтируется салон — устанавливаются сиденья, панели, электронные системы и проводка. Финальным этапом служит проверка всех систем и тест-драйв, чтобы убедиться в качестве и безопасности автомобиля перед отправкой дилеру.
Как контролируется качество сварки кузова на заводе?
Качество сварки проверяется на нескольких уровнях. На производственной линии используют роботизированные сварочные аппараты, которые обеспечивают стабильность параметров шва. После сварки проводят визуальный осмотр и неразрушающий контроль, например, ультразвуковое сканирование, чтобы выявить внутренние дефекты. Кроме того, на случайных образцах выполняют испытания на прочность и герметичность, чтобы убедиться в соответствии стандартам безопасности и долговечности.
Как происходит покраска кузова и какие технологии применяются?
Покраска кузова начинается с тщательной подготовки поверхности: очистки, шлифовки и нанесения грунтовки, которая улучшает сцепление и защищает металл от коррозии. После грунтовки наносят базовый цвет с помощью автоматических распылителей. Завершающий слой — прозрачный лак — придает блеск и защищает покрытие от внешних воздействий. Используют камеры с контролируемой температурой и влажностью, что помогает получить равномерное покрытие без дефектов. Современные заводы применяют экологичные порошковые или водорастворимые краски, снижающие вредные выбросы.
Какие проверки выполняются перед отправкой автомобиля дилеру?
Перед отправкой авто проходят комплекс тестов. Проверяют работу всех систем безопасности: тормозов, подушек безопасности, электроники. Оценивают функционирование двигателя и трансмиссии в разных режимах. Включают тест-драйв на специальной трассе, чтобы выявить посторонние шумы, вибрации и проверить динамические характеристики. Также контролируют внешний вид — отсутствие царапин, дефектов краски и точность сборки. Только после полной проверки и исправления всех недочетов машина отправляется к дилеру.
Как автоматизация влияет на производство автомобилей?
Автоматизация значительно ускоряет и упрощает многие процессы на заводе. Роботы выполняют точную сварку, покраску и монтаж деталей, что повышает стабильность качества и снижает вероятность ошибок. Автоматические линии позволяют увеличить скорость производства без потери точности. Системы контроля и диагностики выявляют дефекты на ранних этапах. Однако человеческий контроль сохраняется для сложных операций и проверки результатов. Автоматизация помогает уменьшить производственные затраты и обеспечивает соответствие автомобилей техническим нормам.
Как на заводе контролируют качество сварки кузова автомобиля?
Качество сварки проверяют несколькими способами. В первую очередь, используют автоматические системы визуального и лазерного контроля, которые выявляют дефекты и неправильное расположение сварных швов. Также проводят выборочные ручные проверки с помощью ультразвуковых и рентгеновских методов, чтобы удостовериться в отсутствии скрытых трещин или пустот внутри соединений. Такой комплексный контроль помогает избежать проблем с прочностью кузова и гарантирует надежность конструкции.
