Бендикс – это важный элемент стартера скутера, обеспечивающий сцепление между стартером и коленчатым валом двигателя при запуске. Его исправность напрямую влияет на возможность завести двигатель. Визуальная проверка бендикса позволяет оценить его состояние и выявить износ до появления серьезных неисправностей.
Нормальный бендикс имеет чёткую и равномерную форму зубьев. Износ, сколы или деформация зубьев указывают на необходимость замены. Важный момент – отсутствие люфта между шестернями и втулкой. При осмотре не должно быть следов перегрева: посинение металла, потемнение или запах горелого масла – признаки проблем в передаче крутящего момента.
Поверхности шестерён должны быть сухими или слегка смазанными. Избыток смазки или наличие загрязнений может говорить о пробое сальников или неправильной сборке. Пружина, обеспечивающая возврат шестерни, должна быть тугой, без признаков ослабления или перекоса. При вращении бендикс должен двигаться плавно, без заклиниваний и посторонних шумов.
Отдельное внимание стоит уделить посадочному месту и шлицевому соединению. Изношенные или повреждённые шлицы могут привести к проскальзыванию бендикса, особенно на холодном двигателе. Ржавчина, налёт или следы деформации в месте установки – сигнал к проверке всей системы запуска.
Визуальные признаки исправного бендикса
Рабочий бендикс должен иметь целый корпус без трещин, сколов и следов деформации. Корпус из металла не должен иметь следов ржавчины, потемнений от перегрева или следов попадания масла.
Шестерня свободного хода должна быть без износа и повреждений. Зубья – чёткие, симметричные, без округления краёв, заусенцев и сколов. Наличие характерного блеска на рабочих поверхностях допустимо, если он равномерный и без углублений.
Ось вращения шестерни не должна иметь люфта. При вращении в одну сторону шестерня должна крутиться плавно, без рывков и заеданий. В обратную сторону – стопориться сразу, без проскальзывания.
Возвратная пружина внутри механизма должна обеспечивать устойчивое положение деталей в исходном состоянии. Отсутствие перекосов и свободного хода указывает на сохранение функциональности пружинного узла.
Шлицы вала, контактирующие с электростартером, не должны иметь следов стачивания. Они должны быть равномерно выражены, без округления или следов трения по краям.
При осмотре посадочных мест крепления не должно быть следов разрушения резьбы или деформации направляющих штифтов. Поверхности – ровные, с чёткой геометрией.
Если бендикс покрыт смазкой, она должна быть чистой, без металлической стружки, пыли или следов нагара. Загрязнённая или засохшая смазка указывает на перегрев или износ узла.
Как определить износ зубьев шестерни
Износ зубьев бендикса можно определить по характерным изменениям формы и поверхности рабочих участков. Один из первых признаков – скругление вершин зубьев. В норме они должны иметь чёткие грани без округлений и следов сточенности.
При осмотре обращайте внимание на симметрию зубьев. Неравномерная высота или наклон указывает на неравномерный износ, который может вызывать заедание или проскальзывание при запуске двигателя.
Поверхность зубьев не должна быть матовой, шероховатой или потёртой. Гладкая, блестящая поверхность с характерным заводским рисунком – признак минимального износа. Глубокие риски, задиры или следы задевания об другие детали указывают на необходимость замены узла.
Наличие сколов на краях зубьев – критический признак. Даже частичное разрушение одного зубца может нарушить зацепление и привести к нестабильной работе стартера.
Проверьте наличие люфта между шестернёй и валом. Излишняя подвижность может быть связана с износом посадочного места, а не только зубьев, но в любом случае требует вмешательства.
Для оценки износа желательно сравнивать шестерню с новой деталью того же типа. Это позволяет точно увидеть отклонения в геометрии зубьев и глубине профиля.
Проверка механизма свободного хода
Механизм свободного хода бендикса обеспечивает одностороннюю передачу крутящего момента от стартера к коленчатому валу. Нарушение его работы – частая причина проблем при запуске двигателя скутера.
Для проверки потребуется ручной доступ к бендиксу и возможность его вращения. При этом не требуется разборка самого механизма, достаточно визуального и тактильного осмотра.
- Удерживайте обгонную муфту рукой за наружную обойму.
- Попробуйте прокрутить внутреннюю часть (зубчатый венец) по часовой стрелке – она должна вращаться свободно, без заеданий и с равномерным ходом.
- Поверните ту же часть в обратном направлении – она должна сразу блокироваться и не допускать проворота. Любой люфт или срыв блокировки указывает на износ или поломку.
В исправном состоянии:
- В одну сторону – свободный ход без усилия.
- В другую – мгновенная фиксация без проскальзывания.
При наличии посторонних звуков (скрипа, щелчков), неровного хода или неустойчивой фиксации механизм требует замены. Дополнительно стоит проверить наличие загрязнений и состояние смазки – загрязнённый бендикс может некорректно фиксироваться даже при отсутствии износа.
Материалы и покрытие корпуса бендикса
Корпус исправного бендикса изготавливается из легированной стали с высоким содержанием углерода. Это необходимо для обеспечения износостойкости при постоянных циклах зацепления и разъединения с маховиком. Применение конструкционных сталей типа 40Х или аналогичных позволяет повысить прочность без избыточного увеличения массы детали.
Для увеличения ресурса внешние поверхности корпуса обрабатываются методом цементации или азотирования, что придаёт верхнему слою твёрдость до 60 HRC. Такая термообработка минимизирует риск задиров и сколов при взаимодействии с другими элементами стартера.
Антикоррозийная защита достигается гальваническим цинкованием или фосфатированием. Цинковое покрытие толщиной 5–10 мкм защищает корпус от окисления в условиях высокой влажности и воздействия дорожных реагентов. Фосфатирование чаще применяется для увеличения адгезии смазки и улучшения первоначального прирабатывания механизма.
На корпусе не должно быть участков с повреждённым или неравномерным покрытием. Также недопустимы следы ржавчины, раковины или микротрещины. Эти дефекты указывают на нарушение технологии изготовления или длительное хранение в неподходящих условиях и снижают надёжность узла.

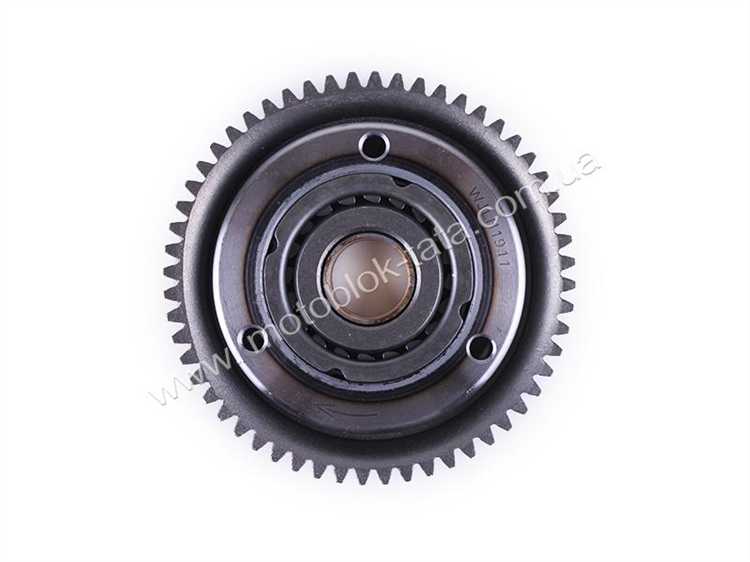

Зазоры и люфты в подвижных элементах
В исправном бендиксе осевой и радиальный люфт вала не должен превышать 0,2–0,3 мм. При превышении этих значений возрастает риск перекоса и неправильного зацепления с венцом маховика, что приводит к износу зубьев и нестабильному запуску двигателя.
Свободный ход шестерни по валу допускается, но только в пределах 1–1,5 мм. Если шестерня двигается с заметным шатанием или клинит при вращении, это указывает на износ посадочных поверхностей или загрязнение внутренних каналов корпуса.
Кольцевая втулка и ролики в обгонной муфте должны иметь минимальные зазоры – не более 0,05 мм. При увеличении зазора возникает проскальзывание при запуске, особенно на прогретом моторе. Проверка проводится вручную: вращение должно быть свободным в одну сторону и с четкой фиксацией в другую.
Обратить внимание стоит и на состояние стопорных колец – при ослаблении фиксации вал может смещаться, создавая дополнительный люфт. Допустимый зазор между стопорным кольцом и посадочной канавкой – не более 0,1 мм.
Все измерения следует проводить щупами и индикатором часового типа. При обнаружении превышений – замена бендикса или отдельных компонентов обязательна, так как чрезмерные зазоры неизбежно приводят к отказу механизма запуска.
Сравнение оригинальных и неоригинальных деталей
Оригинальные бендиксы изготавливаются с соблюдением строгих технических требований производителя скутера, что гарантирует точное соответствие размеров, материала и качества сборки. В большинстве случаев корпус оригинального бендикса выполнен из высокопрочного алюминиевого сплава, а шестерни – из закалённой стали с повышенной износостойкостью. Такие детали обеспечивают стабильную работу механизма свободного хода и длительный срок службы без необходимости замены в пределах рекомендованного пробега.
Неоригинальные аналоги часто производятся из менее качественных материалов. Корпуса могут изготавливаться из дешёвых сплавов или даже пластика, что снижает жёсткость конструкции и приводит к ускоренному износу. Зубья шестеренок у неоригиналов нередко имеют неправильную форму или недостаточную твердость, что увеличивает риск быстрого стирания и поломок.
Рекомендуется при выборе бендикса обращать внимание на наличие заводской маркировки и качество обработки поверхностей. Оригинальные детали не имеют дефектов литья, заусенцев и легко монтируются без подгонки. Визуальные отличия неоригиналов включают грубую шлифовку, следы коррозии или неравномерное покрытие.
Практический совет: использование оригинальных бендиксов оправдано при регулярной эксплуатации скутера и высоких нагрузках. Для редкой или маломощной техники можно рассмотреть качественные неоригинальные варианты, но только после проверки технических характеристик и отзывов. Не стоит экономить на деталях, влияющих на надёжность пуска двигателя.
Как отличить новый бендикс от восстановленного
Новый бендикс не имеет следов эксплуатации: поверхность корпуса гладкая, без царапин, сколов и потёртостей. Шестерни и зубья ровные, без видимых дефектов и деформаций.
Восстановленный бендикс часто содержит признаки ремонта: наличие следов шлифовки, сварочных швов или неравномерного покрытия металла. Зубья могут иметь небольшие зазубрины или блеск от контакта с шестернями.
В новом бендиксе пружины натянуты равномерно и имеют заводской вид, в восстановленном возможно изменение натяжения или использование неоригинальных пружин.
При осмотре внутреннего механизма свободного хода новый бендикс демонстрирует плавное вращение без люфтов и заклиниваний, у восстановленного может ощущаться лёгкий люфт или сопротивление из-за износа деталей.
Маркировка и гравировка на новом бендиксе чёткая, без подтеков и повреждений, у восстановленного она часто стерта или подкрашена.
Вес нового бендикса соответствует техническим нормам производителя, восстановленные детали иногда легче из-за удаления повреждённых элементов или тяжелее из-за добавок для ремонта.
Выбор между новым и восстановленным бендиксом следует основывать на точном визуальном осмотре и проверке работы механизма, чтобы избежать преждевременного выхода из строя.

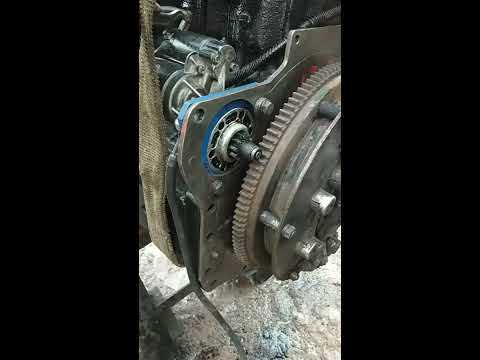

Что может указывать на скрытые дефекты
- Неправильное или нестабильное вращение якоря при ручном прокручивании. Если появляется заедание, скрежет или хрупкие щелчки, возможен износ подшипников или повреждение обгонной муфты.
- Свободный ход и люфт зубьев шестерни. Наличие люфта более 0,2 мм свидетельствует о чрезмерном износе и возможном смещении шестерни относительно вала.
- Состояние пружин обгонной муфты. Ослабленные или деформированные пружины уменьшают эффективность включения бендикса, что проявляется в пробуксовке стартера.
- Наличие мелких трещин или усталостных повреждений на корпусе и крепежных элементах. Их часто не видно без увеличительного инструмента, но они приводят к быстрому разрушению детали.
- Износ зубцов шестерни, выражающийся в закруглениях и сколах, что снижает надежность зацепления и может вызвать проскальзывание.
Рекомендуется при осмотре проводить тщательную проверку свободного хода, а также измерять люфты микрометром или щупом. Наличие нестандартных звуков при вращении указывает на внутренние повреждения, требующие разборки и диагностики.
При обнаружении ослабленных пружин или заметного износа зубьев замена бендикса обязательна, так как эксплуатация с такими дефектами повышает нагрузку на стартер и может привести к поломке других элементов.
Вопрос-ответ:
Как определить, что бендикс скутера исправен визуально?
Нормальный бендикс не имеет трещин, сколов и чрезмерного износа на зубьях. Корпус должен быть без деформаций и равномерно покрыт защитным слоем. Шестерёнки плотно прилегают, без видимых люфтов или зазоров. Отсутствие следов коррозии и смазки, загрязнений также говорит о хорошем состоянии детали.
Какие материалы чаще всего используют для изготовления корпуса бендикса, и как это влияет на его внешний вид?
Корпус бендикса обычно делают из прочных металлов — стали или алюминия. Сталь придаёт детали тёмный оттенок и вес, алюминий — более светлый цвет и меньший вес. На поверхности может быть специальное покрытие для защиты от коррозии, которое не должно иметь сколов или отслаиваний. Материал влияет на оттенок, плотность и долговечность детали.
Какие признаки указывают на скрытые дефекты бендикса, которые не видны сразу?
Скрытые дефекты могут проявляться в виде нестабильного вращения или посторонних звуков при работе стартера. Визуально это не всегда заметно, но если внимательно проверить внутренние механизмы, можно обнаружить трещины на шестернях, изношенные подпружиненные элементы или загрязнения внутри корпуса. Такие дефекты требуют разборки и тщательной диагностики.
Как отличить новый бендикс от восстановленного по внешнему виду?
Новый бендикс обычно имеет ровное заводское покрытие без следов ремонта. Восстановленный может иметь незначительные царапины, следы пайки или замены отдельных частей. Иногда видны разные оттенки металла или различия в качестве покрытия. Также на новых деталях не бывает следов износа или грязи внутри механизма.
Как проверить наличие люфтов и зазоров в подвижных элементах бендикса?
Для проверки берут деталь в руки и аккуратно пытаются покачать шестерню относительно корпуса. Зазоры должны быть минимальными или отсутствовать вовсе. Если движение сопровождается заметным щелчком или сильным люфтом, это указывает на износ подшипников или втулок. Также полезно проверить плавность вращения и отсутствие заеданий.
Какие внешние признаки указывают на нормальное состояние бендикса для скутера?
Нормальный бендикс не должен иметь явных повреждений на корпусе и зубьях. Корпус обычно ровный, без трещин и следов коррозии. Зубья шестерни четко выражены, без сколов и сильного износа. Важно обратить внимание на отсутствие деформаций и следов чрезмерного нагрева — они могут проявляться в виде изменения цвета металла. Также механизм свободного хода должен работать плавно, без заеданий или посторонних шумов.
Как проверить функциональность бендикса без демонтажа с двигателя скутера?
Проверить работу бендикса можно, запустив двигатель и плавно увеличивая обороты. Если при наборе скорости не возникает странных звуков, рывков или пробуксовок, механизм, скорее всего, исправен. При отключенном двигателе можно проверить свободный ход, прокручивая вал вручную: бендикс должен свободно проворачиваться в одном направлении и фиксировать движение в другом. Любые посторонние шумы, люфты или тугое вращение указывают на возможные неисправности.
