Прокладка между «штанами» (приемной трубой) и выпускным коллектором на ВАЗ 2114 отвечает за герметичность соединения и снижение уровня шума отработавших газов. Со временем она изнашивается под воздействием высоких температур, вибраций и продуктов сгорания топлива. Утечка выхлопных газов сопровождается характерным шипением, снижением тяги двигателя и повышением расхода топлива.
Для замены прокладки потребуется доступ к нижней части двигателя и выпускному тракту. Работу лучше проводить на эстакаде или яме. Обязательный инструмент: ключи на 13 и 17, проникающая жидкость (например, WD-40), монтировка, металлическая щетка и, при необходимости, новые шпильки с гайками. Новую прокладку следует выбирать из многослойного графитового материала, так как она обеспечивает лучшую термостойкость и герметичность.
Перед началом работ необходимо дать двигателю остыть. Заранее обработать крепежные элементы соединения проникающей смазкой, особенно если автомобиль эксплуатировался длительное время. При демонтаже важно не повредить шпильки выпускного коллектора – в противном случае их придется высверливать и нарезать резьбу заново.
После установки новой прокладки и сборки всех элементов рекомендуется проверить соединение на герметичность при запущенном двигателе. Если наблюдается утечка, гайки необходимо подтянуть повторно. Через 100–200 км пробега стоит провести повторную проверку, так как прокладка может немного просесть в процессе эксплуатации.
Как определить необходимость замены прокладки штанов
Основной признак износа прокладки штанов на ВАЗ 2114 – явная утечка выхлопных газов в месте соединения выпускного коллектора и приёмной трубы. При запуске двигателя слышен характерный прорыв газа, особенно в холодном состоянии. Утечка усиливается при увеличении оборотов.
Наличие черных следов копоти на стыке «штанов» с коллектором также свидетельствует о разрушении прокладки. Эти следы образуются из-за неплотного прилегания и выхлопных прорывов под давлением. Если на месте соединения слышен свист или шипение, это указывает на нарушение герметичности соединения.
Повышенный уровень шума двигателя в районе моторного отсека может быть связан с нарушением герметичности прокладки. Если звук становится громче при резком нажатии на газ – прокладка, скорее всего, прогорела или деформирована.
Периодический запах выхлопных газов в салоне, особенно при остановках или на холостом ходу, говорит о проникновении газов через поврежденную прокладку. Это особенно опасно и требует немедленной диагностики и замены.
Визуальный осмотр с ямы или эстакады позволяет обнаружить следы прогара, деформации или даже отсутствия прокладки. Для точной проверки можно использовать зеркальце и фонарик, а также провести тест с нанесением мыльного раствора на стык – при утечке появятся пузыри.
Какие инструменты и материалы потребуются для замены
Для замены прокладки штанов на ВАЗ 2114 потребуется набор конкретных инструментов и расходников, обеспечивающих точность и безопасность работ. Ниже перечислены все необходимые позиции.
- Набор рожковых и накидных ключей – основные размеры: 13 мм, 14 мм, 17 мм.
- Трещотка с удлинителем и головками – желательно с карданом для удобства доступа к труднодоступным болтам выпускного коллектора.
- Проникающая смазка (например, WD-40) – для облегчения откручивания прикипевших гаек и болтов.
- Монтировка или металлический рычаг – для аккуратного отделения штанов от коллектора при наличии сильного прикипания.
- Щетка по металлу – для очистки прилегающих поверхностей от нагара и остатков старой прокладки.
- Тряпки или ветошь – для удаления грязи и остатков смазки.
- Новый комплект прокладок – обязательно оригинального размера, соответствующего фланцу штанов и выпускного коллектора ВАЗ 2114.
- Гайки и шпильки (по необходимости) – если старый крепёж повреждён или имеет признаки износа, его следует заменить.
- Домкрат и надёжные опоры – если требуется доступ к нижней части автомобиля.
- Перчатки и защитные очки – для минимизации риска получения ожогов или порезов.
Все работы выполняются на холодном двигателе. Перед началом желательно иметь под рукой ёмкость для временного хранения крепежа и убедиться в стабильности автомобиля на опорах.
Как демонтировать старую прокладку штанов на ВАЗ 2114
Перед началом демонтажа необходимо обеспечить доступ к соединению приёмной трубы (штанов) с выпускным коллектором. Для этого загоните автомобиль на яму или поднимите переднюю часть с помощью домкрата и зафиксируйте упорами. Дождитесь полного остывания двигателя и выхлопной системы, чтобы избежать ожогов.
Отсоедините нижнюю часть приёмной трубы от остальной части выхлопной системы, ослабив соединительные хомуты или отвинтив крепёжные болты, если используется фланцевое соединение. При наличии сильной коррозии рекомендуется заранее обработать резьбовые соединения проникающей смазкой типа WD-40 и подождать не менее 10–15 минут.
Под выпускным коллектором расположены два или три болта, которые крепят фланец штанов к коллектору. Используйте накидной или головочный ключ на 13 мм с удлинителем. Важно действовать аккуратно, чтобы не сорвать резьбу шпилек. Если болты прикипели, примените нагрев или повторно обработайте антикоррозионной жидкостью.
После отсоединения приёмной трубы аккуратно опустите её вниз. Старая прокладка будет находиться между фланцем трубы и выпускным коллектором. Часто она прилипает к металлическим поверхностям. Снимите прокладку с помощью тонкого шпателя или ножа, избегая повреждения контактных поверхностей. Остатки старого уплотнителя и нагара удалите металлической щёткой или наждачной бумагой зернистостью не ниже Р120.
После полной очистки посадочных поверхностей проверьте их на наличие деформаций или глубоких повреждений. Если фланец штанов деформирован, его следует выровнять или заменить, иначе новая прокладка не обеспечит герметичность соединения.
Очистка посадочной поверхности коллектора и штанов
Перед установкой новой прокладки необходимо тщательно очистить посадочные поверхности выпускного коллектора и так называемых «штанов» (приемной трубы). Остатки старой прокладки, следы нагара и коррозии могут привести к негерметичности соединения, что вызовет утечку отработанных газов и снижение эффективности двигателя.
Для качественной очистки используйте следующие материалы и инструменты:
- металлическая щетка средней жесткости;
- шкурка зернистостью P80–P120;
- аэрозольный очиститель карбюратора или тормозной очиститель;
- ветошь без ворса или бумажные салфетки;
- перчатки и защитные очки.
Очистку начинайте со стороны коллектора. Убедитесь, что двигатель остыл, затем выполните следующие действия:
- Удалите остатки старой прокладки шпателем или ножом, стараясь не повредить металлическую поверхность.
- Металлической щеткой тщательно обработайте фланец коллектора от нагара и ржавчины.
- При необходимости используйте шкурку для доведения поверхности до чистого металла.
- Нанесите очиститель, дайте ему подействовать 1–2 минуты, после чего протрите ветошью.
Для стороны штанов порядок аналогичный, но учитывайте возможное наличие сильной коррозии или деформации. Особое внимание уделите плоскости прилегания к прокладке. Даже незначительные неровности могут стать причиной течи.
После завершения очистки проверьте обе поверхности на наличие задиров, трещин и следов выгорания. При обнаружении дефектов целесообразно заменить поврежденный элемент или отдать в механическую обработку. Только после полной очистки и проверки можно переходить к установке новой прокладки и сборке узла.

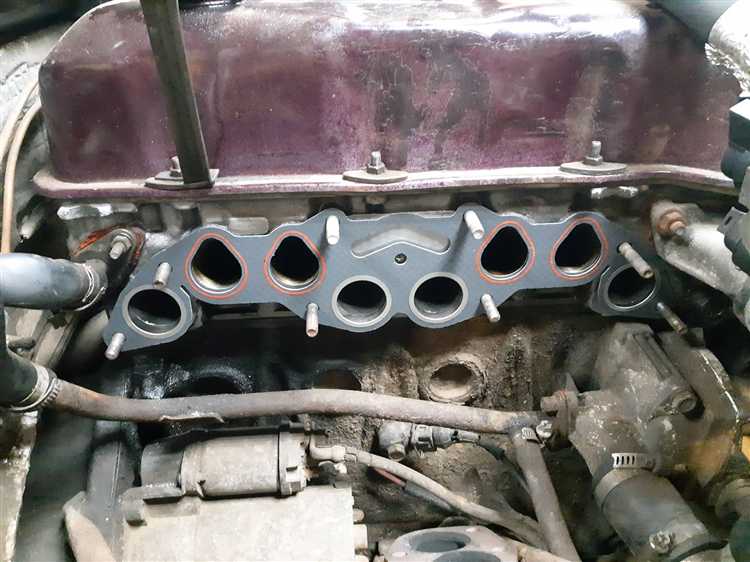

Установка новой прокладки и порядок затяжки крепежа
Перед установкой новой прокладки необходимо убедиться, что посадочные поверхности коллектора и «штанов» полностью очищены от нагара, остатков старой прокладки и масла. Рекомендуется использовать металлическую щетку и обезжириватель на основе ацетона. Поверхности должны быть сухими и ровными – наличие раковин или неровностей приведёт к утечке выхлопных газов.
Прокладка устанавливается строго по направлению отверстий. Важно соблюдать ориентацию: металлическая сторона прокладки должна быть обращена к выпускному коллектору. Перед монтажом убедитесь, что прокладка не деформирована и не имеет заломов.
Установите «штаны» на шпильки коллектора, совместив отверстия с прокладкой. Для фиксации используйте гайки с термостойкими шайбами. При завинчивании гаек недопустимо затягивать их сразу до упора – необходим поэтапный подход.
Затяжка крепёжных гаек осуществляется в определённой последовательности – от центра к краям. Это позволяет избежать перекоса фланца и неравномерного прижима прокладки. Сначала все гайки слегка притягиваются (момент около 10 Н·м), затем – с усилием до 20 Н·м. Финальная затяжка – 25–28 Н·м. Применение динамометрического ключа обязательно.
После прогрева двигателя до рабочей температуры и его остывания рекомендуется провести повторную проверку момента затяжки. При необходимости – корректировать усилие, особенно если использовалась многослойная металлическая прокладка.
Проверка герметичности соединения после установки
После установки новой прокладки штанов необходимо тщательно проверить герметичность соединения, чтобы исключить утечки выхлопных газов и возможные повреждения двигателя.
Первым шагом запустите двигатель и дайте ему поработать на холостом ходу в течение 5–10 минут. Осмотрите место соединения визуально на предмет появления следов копоти, сажи или дыма – это указывает на неплотности.
Для более точной диагностики используйте мыльный раствор: нанесите его кисточкой на место стыка штанов и коллектора. Появление пузырей укажет на места утечки.
Также можно проверить герметичность с помощью специальных дымогенераторов или приборов для измерения концентрации выхлопных газов вблизи соединения.
Обратите внимание на вибрации и шумы при работе двигателя. Повышенный уровень шума или нестандартные вибрации могут свидетельствовать о неплотном креплении прокладки.
Если обнаружены утечки, отключите двигатель и повторно затяните крепежные болты, соблюдая момент затяжки 22–25 Н·м по инструкции ВАЗ 2114. Проверку повторите после затяжки.
При отсутствии утечек и посторонних звуков можно считать, что установка выполнена правильно и соединение герметично.
