Как понизить переменное напряжение без трансформатора

Во многих схемах требуется понизить переменное напряжение, не прибегая к громоздким трансформаторам. Особенно это актуально при разработке малогабаритной электроники, где критичны размеры и вес компонентов. Решения могут быть реализованы с помощью пассивных и активных элементов, таких как конденсаторы, резисторы, диоды и стабилизаторы.

Одним из распространённых способов является использование емкостного балласта. При этом конденсатор подключается последовательно с нагрузкой, ограничивая ток без значительных тепловых потерь. Для расчёта подходящей ёмкости учитываются частота сети, сопротивление нагрузки и требуемое напряжение на выходе. Например, для питания светодиодов от 220 В можно использовать неполярный конденсатор на 0,47–1 мкФ с рабочим напряжением не ниже 400 В.

Резистивное ограничение применяется реже из-за значительных потерь мощности, особенно при высоком токе. Однако в схемах с малыми нагрузками, таких как индикаторы или таймеры, последовательное включение резистора остаётся простым и доступным решением.

Также возможно использование диодных мостов и стабилитронов в сочетании с ограничительными элементами. Такая схема позволяет выпрямить переменное напряжение и получить на выходе стабилизированное постоянное, пригодное для питания микросхем, реле или датчиков. При этом важно учитывать допустимую мощность рассеивания и температурные характеристики элементов.

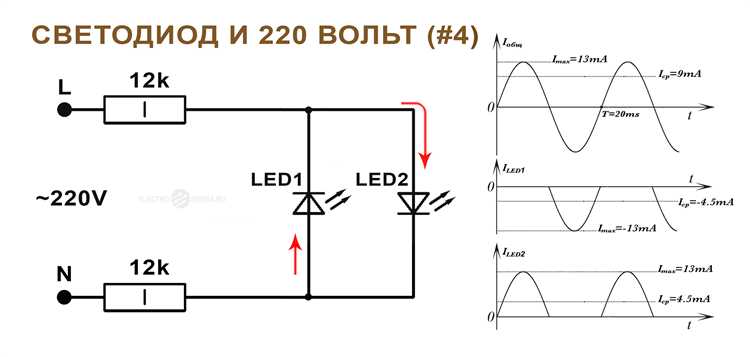

Применение резистивного делителя напряжения в простых цепях

Резистивный делитель напряжения применяется для понижения переменного напряжения в цепях с невысокой мощностью нагрузки. Он состоит из двух последовательно соединённых резисторов, между которыми снимается пониженное напряжение. Формула расчёта: U_вых = U_вх × R₂ / (R₁ + R₂), где U_вх – входное напряжение, R₁ и R₂ – сопротивления резисторов.

Для работы с переменным напряжением важно выбирать резисторы с подходящей мощностью рассеивания. Например, при снижении 220 В до 110 В с помощью делителя на 100 кОм и 100 кОм, каждый резистор будет рассеивать около 0,12 Вт при нагрузке в 1 мА. Однако при подключении более мощной нагрузки напряжение на выходе просядет, поскольку делитель рассчитан на холостой режим или минимальную нагрузку.

Резистивный делитель не обеспечивает гальванической развязки и не стабилизирует напряжение при изменении нагрузки. В случаях, где требуется стабильность и безопасность, его применение ограничено. Однако в сигнальных цепях, тестовых приборах и индикаторах такой способ остаётся простым и доступным методом снижения переменного напряжения.

Использование реактивных элементов для понижения амплитуды

Реактивные элементы – конденсаторы и индуктивности – позволяют снизить амплитуду переменного напряжения без применения трансформатора за счёт создания импеданса, зависящего от частоты сигнала. Это особенно удобно в схемах, где важно сохранить простоту конструкции и минимальные габариты.

Конденсаторный способ применяется в цепях с высокоомной нагрузкой. Конденсатор подключается последовательно с нагрузкой, и его ёмкость подбирается так, чтобы обеспечить необходимое падение напряжения. При частоте 50 Гц типовые значения ёмкости лежат в пределах от 0,1 до 2 мкФ, с номинальным напряжением не ниже удвоенного амплитудного значения входного сигнала. Например, при входном напряжении 220 В применимы пленочные конденсаторы на 400 В и выше.

Для расчёта амплитуды тока через нагрузку используется выражение: I = U / X_c, где X_c = 1 / (2πfC). При этом часть напряжения падает на реактивном сопротивлении X_c, а оставшаяся – на нагрузке.

Индуктивный метод менее распространён из-за габаритов и инерционности дросселей, однако его можно использовать для ограничения пиков тока. Последовательное включение индуктивности создаёт падение напряжения на реактивной составляющей X_L = 2πfL. Такой способ применим, когда требуется уменьшение амплитуды при минимальных потерях в активной мощности.

Комбинированные схемы с конденсатором и дросселем позволяют достичь лучшего баланса между фазовыми и амплитудными характеристиками. Их использование актуально в фильтрах, стабилизаторах или источниках питания с минимальными требованиями к изоляции.

Для повышения надёжности важен выбор компонентов с запасом по напряжению и температуре. Не допускается использование электролитических конденсаторов в цепях переменного тока без выпрямления. В приоритет идут X2-класса пленочные конденсаторы, рассчитанные на работу с сетевым напряжением.

Схемы с гасящим конденсатором для питания маломощных устройств

Гасящий конденсатор используется для снижения амплитуды переменного напряжения без значительного выделения тепла. Такой способ подходит для питания устройств с потреблением до 20–30 мА. Принцип основан на реактивном сопротивлении, создаваемом ёмкостью, через которую протекает переменный ток.

Часто применяется следующая схема:

• Последовательно с фазой сети подключается неполярный конденсатор (обычно X2-класса) с номиналом 0,1–0,47 мкФ и напряжением не ниже 275 В AC.
• Далее включён резистор 100–470 Ом для ограничения пускового тока и защиты при пробое конденсатора.
• После – выпрямитель на диодах 1N4007 или мостовая схема.
• Затем – сглаживающий конденсатор (электролитический) 10–100 мкФ, напряжением 25–50 В в зависимости от нагрузки.
• Параллельно электролиту желательно подключить стабилитрон, например, на 5,1–12 В, для ограничения выходного напряжения.

Примеры расчёта тока через гасящий конденсатор:

• Для ёмкости 0,22 мкФ при частоте 50 Гц:
  I ≈ 2π × 50 × 0,22×10⁻⁶ × 220 ≈ 15 мА
• Для 0,47 мкФ – до 32 мА

Особенности схем:

• Выходное напряжение не гальванически развязано от сети – требуется полная изоляция выходных цепей.
• Нельзя использовать для питания устройств с резкими токовыми импульсами – например, при коммутации реле или питания радиопередатчиков.
• Температурная стабильность ёмкости влияет на ток нагрузки – допускается использование только качественных пленочных конденсаторов X2-типа.
• Рекомендуется предусматривать варистор или газоразрядник параллельно сети для защиты от импульсных перенапряжений.

Схема эффективна для простых индикаторов, таймеров, микроконтроллерных устройств с минимальным энергопотреблением. При проектировании важно точно рассчитать реактивное сопротивление и подобрать элементы с достаточным запасом по напряжению.

Как понизить переменное напряжение с помощью стабилитрона и диодов

Стабилитрон может использоваться для ограничения амплитуды переменного напряжения после выпрямления. Для этого сначала требуется однополупериодный или мостовой выпрямитель, состоящий из одного или четырёх диодов. После выпрямителя на выходе получается пульсирующее постоянное напряжение, которое затем стабилизируется стабилитроном.

Напряжение на выходе цепи определяется параметрами стабилитрона. Например, если используется стабилитрон с напряжением стабилизации 9 В, то при условии достаточного тока через него напряжение на нагрузке будет удерживаться около этой величины. Ток ограничивается резистором, подключённым последовательно между выпрямителем и стабилитроном.

Важно правильно выбрать сопротивление ограничивающего резистора. Его значение рассчитывается по формуле: R = (Uвх — Uст) / Iсум, где Uвх – максимальное выпрямленное напряжение, Uст – напряжение стабилизации стабилитрона, Iсум – сумма токов нагрузки и минимального тока стабилизации. Резистор должен рассеивать достаточную мощность, что тоже требует расчёта.

Для защиты от обратного напряжения, прикладываемого к стабилитрону в отрицательную полуволну, параллельно ему часто ставят обычный кремниевый диод, включённый в противоположную сторону. Это предотвращает пробой стабилитрона в обратном направлении.

Такая схема не подходит для питания устройств с высокой мощностью из-за ограничений по току и перегреву стабилитрона. На практике её применяют для питания индикаторов, датчиков, маломощных контроллеров, где потребление тока стабильно и невелико.

Понижение переменного напряжения через симисторные регуляторы

Симисторные регуляторы позволяют изменять среднее значение переменного напряжения за счёт фазового управления. Основу схемы составляет симистор, управляющий моментом включения тока в каждом полупериоде. Такой метод подходит для управления мощностью нагревателей, ламп накаливания и коллекторных электродвигателей.

Фазовое регулирование достигается сдвигом импульса управления, подаваемого на управляющий электрод симистора. Чем позже симистор открывается в полупериоде, тем меньше среднее напряжение на нагрузке.

• Симистор подбирается по максимальному току нагрузки с запасом не менее 30%.
• В качестве элемента управления часто используется схема на основе диака и RC-цепочки, определяющей задержку открытия.
• Для увеличения стабильности и исключения помех желательно использовать RC-снаббер между анодами симистора.

Недостатки симисторных регуляторов:

1. Искажение формы выходного напряжения, что ограничивает применение с индуктивной нагрузкой.
2. Повышенный уровень радиопомех, особенно при работе с высокими токами.
3. Невозможность понижения напряжения ниже определённого уровня без потери стабильности работы схемы.

Симисторные регуляторы не подходят для питания цифровой и аудиоаппаратуры, но оправданы в бытовых системах управления освещением и нагревом. При необходимости сглаживания выходного напряжения целесообразно добавить RC-фильтр после нагрузки.

Регулировка напряжения с использованием тиристорных ключей

Тиристорные ключи применяются для точного управления переменным напряжением за счёт изменения момента включения тиристора в каждом полупериоде сетевого напряжения. Такой способ позволяет снизить эффективное значение напряжения без использования трансформаторов.

Управление осуществляется фазовым методом: подача управляющего импульса сдвигается по фазе относительно начала полупериода. Чем позже происходит открытие тиристора, тем меньше среднее напряжение на нагрузке. Этот принцип используется в регуляторах мощности для электродвигателей, нагревательных элементов и осветительных приборов.

Важным параметром схемы является задержка запуска относительно нуля сетевого напряжения, обычно варьируется в диапазоне от 0 до 180 градусов. При задержке 0° тиристор полностью пропускает напряжение, при 180° – нагрузка отключена.

Для стабильной работы тиристорных регуляторов необходимо обеспечить защиту от коротких замыканий и резких скачков тока. Чаще всего применяют ограничительные элементы: дроссели или резисторы, снижающие пиковый ток при открытии тиристора.

Использование схем с двумя противоположно включёнными тиристорами (антипараллельная компоновка) позволяет управлять обеими полуволнами переменного сигнала, что обеспечивает плавное регулирование и минимальные искажения.

Для генерации управляющих импульсов применяют микроконтроллеры или специализированные интегральные схемы фазового управления, что повышает точность регулировки и снижает электромагнитные помехи.

Основной недостаток такого метода – искажения синусоиды выходного напряжения, что может негативно влиять на чувствительное оборудование. Для снижения этого эффекта применяют фильтры или схемы с широтно-импульсной модуляцией.

Выбор тиристоров зависит от максимального напряжения сети и тока нагрузки. Для бытовых и промышленных устройств часто используют тиристоры на напряжение от 400 В до 1200 В и токи до 50 А.

Ограничение амплитуды переменного сигнала с помощью варисторов

Варисторы – полупроводниковые компоненты с нелинейным сопротивлением, которое резко падает при достижении определённого напряжения. Их используют для ограничения пиков амплитуды переменного сигнала, предотвращая перегрузки и повреждения последующих элементов схемы.

Для снижения переменного напряжения варистор включают параллельно нагрузке или источнику сигнала. При амплитуде ниже порогового значения варистор практически не влияет на цепь. При превышении этого уровня варистор начинает проводить ток, «обрезая» пиковые значения и снижая напряжение до допустимого уровня.

Выбор варистора основывается на номинальном напряжении и максимальной энергии, которую он способен рассеять. Рекомендуется выбирать варистор с рабочим напряжением примерно на 10-20% выше максимального рабочего напряжения цепи. Для переменного тока варисторы выбирают с учетом амплитуды и частоты сигнала.

Следует учитывать, что варисторы работают эффективно при коротких импульсах перенапряжения. Для длительного снижения амплитуды их применение ограничено из-за тепловых потерь и возможного старения материала.

Типичные параметры варисторов, используемых для ограничения переменного напряжения:

Варисторы устанавливают рядом с защищаемым элементом, минимизируя индуктивность соединений. Для надежности параллельно варистору иногда подключают плавкий предохранитель, исключающий повреждение цепи при длительных перегрузках.

Использование варисторов эффективно при наличии редких скачков напряжения. Для постоянного понижения амплитуды переменного сигнала их применение нецелесообразно из-за нелинейности и потерь.

Преобразование переменного напряжения в импульсное с последующим сглаживанием

Понижение переменного напряжения без трансформатора достигается преобразованием синусоидального сигнала в импульсный с помощью ключевых элементов – транзисторов или тиристоров, работающих в ключевом режиме. Для этого часто используют схемы с генерацией широтно-импульсной модуляции (ШИМ), которая позволяет управлять длительностью импульсов и, таким образом, изменять среднее значение напряжения на выходе.

После преобразования переменного напряжения в последовательность импульсов требуется сглаживание, выполняемое с помощью фильтров низких частот. Чаще всего применяют LC-фильтры – комбинацию индуктивности и ёмкости, которая уменьшает пульсации и выравнивает выходное напряжение. В некоторых случаях используют RC-фильтры, если требования к фильтрации менее жёсткие.

Типичная схема включает выпрямитель, преобразователь с ШИМ-контроллером и LC-фильтр. Выпрямитель обеспечивает однополярное напряжение, после чего ШИМ-модулятор формирует импульсы с регулируемой скважностью. Изменяя длительность импульсов, можно плавно регулировать средний уровень напряжения на выходе без использования трансформатора.

Для правильного выбора параметров LC-фильтра рассчитывают частоту среза, которая должна быть значительно ниже частоты импульсов, но выше частоты полезного сигнала. Это обеспечивает эффективное подавление высокочастотных составляющих импульсного сигнала и минимизирует потери мощности.

Использование данного метода позволяет получить стабильное сниженное напряжение с высокой точностью регулировки и низкими тепловыми потерями по сравнению с резистивными способами. Такой подход эффективен в маломощных и среднепроизводительных источниках питания, где применение трансформатора затруднено или нежелательно.

Вопрос-ответ:

Какие методы снижения переменного напряжения без трансформатора подходят для питания маломощных устройств?

Для питания маломощных приборов часто применяют схемы с гасящим конденсатором. Такой конденсатор ограничивает ток, не выделяя при этом тепло, как резистор. Кроме того, можно использовать резистивные делители, однако они менее экономичны из-за потерь. В некоторых случаях применяют стабилитроны и диодные мосты для выпрямления и стабилизации напряжения. Выбор зависит от требуемого напряжения, тока и стабильности выходного сигнала.

Как работает регулировка напряжения с помощью тиристорных ключей и в чем ее особенности?

Тиристорные ключи позволяют изменять среднее значение выходного напряжения, управляя моментом включения тиристора в каждом полупериоде переменного сигнала. Задержка запуска приводит к сокращению времени подачи напряжения на нагрузку. Такой способ дает возможность плавно изменять мощность без значительных потерь энергии на нагрев. Однако при неправильной настройке могут возникать помехи и искажения формы сигнала.

Можно ли ограничить амплитуду переменного сигнала при помощи варисторов и какие есть ограничения у этого метода?

Варисторы применяются для ограничения пиковых значений переменного напряжения благодаря своему нелинейному сопротивлению. При достижении определенного напряжения сопротивление резко падает, что защищает цепь от перенапряжений. Тем не менее, варисторы не обеспечивают плавное снижение напряжения и со временем могут деградировать из-за тепловых и электрических нагрузок. Их стоит использовать как защитный элемент, а не для точного регулирования.

В чем заключается метод преобразования переменного напряжения в импульсное с последующим сглаживанием?

Этот метод включает переключение входного переменного напряжения в импульсный сигнал с регулируемой шириной импульсов, обычно с помощью ключевых элементов, например, транзисторов. После этого импульсный сигнал пропускается через фильтр, обычно LC или RC, который сглаживает колебания, превращая импульсы в более стабильное напряжение. Такой подход позволяет точно контролировать выходное напряжение и уменьшает потери энергии по сравнению с резистивными методами.

Какие преимущества и недостатки имеет использование реактивных элементов для снижения амплитуды переменного напряжения?

Реактивные элементы, такие как конденсаторы и индуктивности, снижают амплитуду переменного напряжения за счет создания фазового сдвига и ограничения тока без выделения тепла. Их основное преимущество — малые потери энергии и долговечность. Недостатки включают зависимость снижения от частоты сигнала и сложность расчета для конкретных условий нагрузки. Кроме того, при неправильном подборе параметров возможно ухудшение качества питаемого сигнала.

Какие методы позволяют снизить переменное напряжение без использования трансформатора?

Существует несколько подходов для уменьшения переменного напряжения без трансформатора. Один из них — использование резистивных делителей, которые уменьшают напряжение за счёт последовательного соединения резисторов. Другой способ — применение реактивных элементов, например, конденсаторов или катушек индуктивности, которые уменьшают амплитуду напряжения благодаря своей частотозависимой реактивности. Также часто используют тиристорные или симисторные регуляторы, которые регулируют форму и длительность напряжения в цепи, уменьшая его среднее значение. В некоторых схемах применяют варисторы и стабилитроны для ограничения пиков напряжения. Каждый метод имеет свои особенности и ограничения, связанные с мощностью нагрузки, частотой и требованиями к стабильности выходного сигнала.
