Пайка алюминия отличается от пайки других металлов из-за высокой теплопроводности и наличия прочной оксидной пленки на поверхности. Для обеспечения качественного соединения необходимо использовать специфические флюсы, способные удалять оксид и предотвращать повторное его образование во время пайки.
Температура пайки алюминия обычно варьируется в диапазоне от 450 до 600 градусов Цельсия, что требует тщательного выбора припоя с подходящей температурой плавления. Наиболее распространены алюминиевые и алюминиево-силиконовые припои, обеспечивающие достаточную механическую прочность и коррозионную стойкость шва.
Технологические параметры, такие как скорость нагрева, время выдержки и охлаждение, напрямую влияют на качество соединения. Рекомендуется избегать перегрева, чтобы не допустить деформации деталей и ухудшения структурных свойств материала в зоне пайки.
Использование специализированного оборудования, например, индукционных или ультразвуковых паяльных станций, позволяет повысить точность и стабильность процесса, особенно при работе с тонкостенными алюминиевыми элементами.
Выбор припоя для алюминиевой пайки и его характеристики
Припой для пайки алюминия должен обладать высокой адгезией к оксидному слою и соответствовать температурному режиму процесса. Чаще всего применяют алюминиевые сплавы на основе алюминия с добавлением кремния, магния и меди. Наиболее распространённые составы включают Al-Si и Al-Mg системы.
Припои на основе Al-Si характеризуются относительно низкой температурой плавления – от 577 до 600 °C, что снижает риск перегрева алюминиевых деталей. Такие припои обеспечивают хорошую коррозионную стойкость и механическую прочность шва. Добавка кремния улучшает текучесть припоя и снижает поверхностное натяжение, облегчая заполнение зазоров.
Припои с содержанием магния (Al-Mg) увеличивают прочность соединения и устойчивость к окислению, но требуют более строгого контроля температуры – обычно пайка проводится при 600-630 °C. Магний способствует формированию прочных интерметаллидных соединений на границе раздела припой-основа.
Для пайки тонких алюминиевых листов используются припои с низкой температурой плавления, например, легкоплавкие сплавы на основе индия и олова (In-Sn), которые плавятся при 150-200 °C. Они подходят для точной пайки электроники, однако имеют меньшую механическую прочность по сравнению с Al-Si сплавами.
Важно учитывать также наличие защитного флюса, способного эффективно удалять оксидную плёнку. Чаще применяются флюсы на основе фторидов и хлоридов, совместимые с выбранным припоем и температурным режимом.
Резюмируя, при выборе припоя ориентируются на следующие параметры:
- Температура плавления – должна быть ниже температуры деформации алюминия;
- Совместимость с алюминиевым сплавом основы – для обеспечения прочного сцепления;
- Химический состав – влияет на коррозионную устойчивость и механические свойства шва;
- Требования к технологии пайки – способ нанесения, необходимость флюса, режим нагрева.
Игнорирование этих факторов ведёт к снижению качества соединения, образованию пористости и трещин в шве.

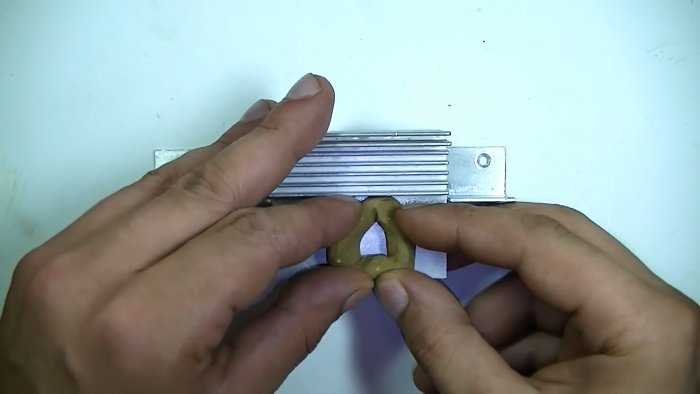

Подготовка поверхности алюминия перед пайкой
Поверхность алюминия обязательно очищается от оксидной пленки, которая образуется моментально на воздухе и препятствует смачиванию припоя. Для удаления оксидов применяется механическая обработка – шлифовка шкуркой зернистостью от 180 до 320, либо абразивными губками. Важно проводить обработку до блеска металла, не оставляя следов коррозии и загрязнений.
После механической очистки поверхность обезжиривается органическими растворителями, например, ацетоном или спиртом, чтобы убрать масла, пыль и остатки абразива. Обезжиривание должно проходить непосредственно перед пайкой, чтобы предотвратить повторное загрязнение.
Для повышения адгезии припоя применяют химическую подготовку – травление в растворах щелочей (например, 5-10% NaOH) на протяжении 1–3 минут при комнатной температуре. После травления поверхность тщательно промывается водой и сушится. Этот этап разрушает оксидную пленку и активирует поверхность алюминия.
В условиях промышленного производства часто используют плазменную или ионно-плазменную обработку, которая обеспечивает равномерное удаление оксидов и улучшает смачивание припоя. Такая подготовка особенно эффективна для сложных сплавов и тонких деталей.
Важным моментом является минимизация времени между подготовкой поверхности и пайкой. Оксидная пленка восстанавливается в течение секунд, поэтому контакт с воздухом должен быть ограничен или пайка проводится сразу после очистки.
Технология пайки алюминия с использованием флюсов
Перед нанесением флюса поверхность алюминия необходимо тщательно обезжирить и очистить от механических загрязнений. Для повышения качества пайки рекомендуется использовать флюсы на основе хлоридов цинка или хлористого алюминия с добавками фторидов, обеспечивающих разрушение оксидной пленки и улучшение смачивания.
Наносить флюс следует равномерно тонким слоем, избегая избытка, который может привести к коррозионному воздействию на металл. Во время нагрева флюс активизируется, взаимодействуя с оксидом и способствуя растеканию припоя по поверхности.
При выборе метода пайки с флюсом часто используют газовую или индукционную пайку, так как они обеспечивают равномерный нагрев и минимизируют перегрев, что важно для сохранения структуры алюминия. В процессе пайки рекомендуется контролировать температуру с точностью ±10 °C.
После завершения пайки остатки флюса необходимо удалить с помощью горячей воды с моющим средством или специализированных растворов, чтобы исключить риск последующей коррозии и обеспечить долговечность соединения.
Особенности пайки алюминия с применением низкотемпературных припоев
Низкотемпературные припои для алюминия обычно имеют температуру плавления ниже 300°C. Наиболее распространены припои на основе сплавов индия, олова, цинка и висмута. Такие припои позволяют минимизировать тепловое воздействие на детали и избежать деформаций алюминиевых изделий.
Перед пайкой поверхность алюминия обязательно очищают от оксидной пленки механическим или химическим способом с последующим использованием активных флюсов, способных разрушать оксид. Без эффективного флюса сцепление припоя с алюминием существенно ухудшается.
Рекомендуется применять флюсы на основе галогенидов, например, фтористого или хлористого цинка, которые активируют поверхность алюминия при низких температурах. При этом важно тщательно контролировать время воздействия флюса, чтобы избежать коррозионного повреждения.
При использовании низкотемпературных припоев важно обеспечить равномерный нагрев зоны пайки, избегая локальных перегревов выше температуры плавления припоя. Для этого часто применяют специальные паяльные станции с регулировкой температуры и теплоотводом.
Припои с низкой температурой плавления обладают меньшей механической прочностью по сравнению с традиционными алюминиевыми припоями. Поэтому их рекомендуется использовать в узлах с низкими механическими нагрузками или в качестве промежуточного этапа при многослойной пайке.
Контроль качества шва должен включать проверку отсутствия пористости и трещин, поскольку низкотемпературные сплавы могут иметь повышенную склонность к таким дефектам при неправильной технологии. Оптимальная скорость охлаждения после пайки – медленная, чтобы избежать внутренних напряжений.
Низкотемпературные припои удобны для ремонта и мелкосерийного производства, где важна минимизация теплового влияния на изделие. Однако они требуют строгого соблюдения технологических параметров и тщательной подготовки поверхности для стабильного результата.
Пайка алюминия методом контактного нагрева: параметры и нюансы
Контактный нагрев при пайке алюминия применяется для локального воздействия на соединяемые поверхности. Основное преимущество метода – быстрый и равномерный прогрев без перегрева всего изделия.
Ключевые параметры процесса:
- Температура нагрева: 450–600 °C, в зависимости от марки алюминиевого припоя и толщины деталей.
- Время выдержки при температуре пайки: 3–10 секунд для тонких элементов (до 2 мм), до 20 секунд для деталей толщиной более 5 мм.
- Давление контактных электродов: 1,5–3 МПа для обеспечения плотного соприкосновения без деформации алюминия.
- Скорость нагрева: от 100 °C/с для предотвращения избыточного окисления поверхности.
Особенности подготовки и контроля процесса:
- Обязательное удаление оксидной пленки с помощью механической очистки и применения активных флюсов, специально предназначенных для алюминия.
- Использование электродов из меди с покрытием из мягких материалов (например, серебро или графит) для снижения вероятности прилипания припоя и улучшения теплопередачи.
- Контроль силы тока в диапазоне 100–300 А, обеспечивающий стабильный нагрев без разрушения металла.
- Охлаждение после пайки должно быть постепенным, чтобы избежать внутреннего напряжения и трещин в соединении.
Нюансы метода:
- Плотность тока и давление должны тщательно согласовываться с толщиной и маркой алюминия для исключения прожогов и деформаций.
- Недопустимо превышать рекомендуемую температуру, так как алюминий теряет механическую прочность при нагреве выше 600 °C.
- Контактный нагрев требует точного позиционирования деталей и электродов для равномерного распределения тепла.
- При больших объемах производства рекомендуется автоматизация процесса с использованием программируемых сварочных аппаратов.
Использование ультразвуковой пайки для алюминиевых соединений
Ультразвуковая пайка алюминия основана на механическом воздействии высокочастотных колебаний (обычно 20–40 кГц) через паяльный инструмент. Вибрации обеспечивают разрушение оксидной пленки на поверхности алюминия и активируют контакт между металлами без необходимости нагрева до высоких температур.
Для ультразвуковой пайки алюминия критично контролировать амплитуду колебаний – оптимальный диапазон 10–30 мкм. Слишком низкая амплитуда снижает эффективность разрушения оксидной пленки, слишком высокая вызывает повреждение основы и ухудшение прочности соединения.
Рабочая температура в процессе редко превышает 350–400 °C, что снижает риск деформации и термического напряжения в материале. Это позволяет работать с тонкостенными алюминиевыми деталями и тонкими фольгами.
Применяемые припои – преимущественно на основе алюминиево-цинковых и алюминиево-магниевых сплавов с температурой плавления 450–600 °C. Для улучшения смачиваемости используется флюс, устойчивый к оксидной пленке, либо ультразвуковые вибрации сами обеспечивают адгезию без дополнительного флюса.
Технология требует точного прижатия инструмента к соединяемым поверхностям с силой 5–20 Н, что обеспечивает стабильный контакт и минимизирует воздушные зазоры. Продолжительность воздействия варьируется от 0,5 до 3 секунд, в зависимости от толщины и состава материала.
Ультразвуковая пайка алюминия эффективна для микроэлектроники и тонких проводников, где традиционные методы вызывают перегрев или деформацию. Однако метод ограничен по размеру соединяемых деталей и требует специализированного оборудования с контролем параметров вибрации и температуры.
Для обеспечения надежности соединений рекомендуется проводить предварительную очистку поверхностей от загрязнений и масел, а после пайки – контроль прочности методом ультразвукового или рентгеновского контроля дефектов.
Контроль качества и диагностика соединений после пайки алюминия
Для проверки качества алюминиевых пайковых соединений применяют визуальный осмотр с увеличением, что позволяет выявить трещины, пористость и непровары. Особое внимание уделяется равномерности распределения припоя и отсутствию окислов на поверхности.
Ультразвуковая дефектоскопия эффективно обнаруживает внутренние дефекты, такие как пустоты и расслоения. Частота ультразвука подбирается в диапазоне 2–10 МГц в зависимости от толщины и структуры материала. Приборы с фазированной решёткой обеспечивают повышенную точность локализации дефектов.
Рентгенографический контроль выявляет скрытые поры и трещины в соединении. Для алюминиевых сплавов используют методы с низким энергопоглощением, что позволяет детально просмотреть внутреннюю структуру без разрушения детали.
Механические испытания включают измерение прочности на разрыв и сдвиг. Образцы испытывают согласно ГОСТ 14759–69, при этом показатель прочности должен соответствовать не менее 75% от прочности основного металла.
Контроль микроструктуры осуществляется с помощью металлографического анализа с применением оптического или электронного микроскопа. Важно оценить зону термического влияния и структуру припоя, чтобы исключить образование хрупких фаз и крупнозернистую структуру.
Электрическое сопротивление соединения измеряется методом четырехконтактного зонда. Значения должны быть минимальны и стабильны во времени, что свидетельствует о качественном контакте и отсутствии окислительных включений.
Точность диагностики повышается при комплексном применении указанных методов, что позволяет своевременно выявить дефекты и предотвратить отказ соединений в эксплуатации.
Вопрос-ответ:
Какие сложности возникают при пайке алюминия к алюминию и как их можно избежать?
Основная сложность связана с образованием прочной оксидной пленки на поверхности алюминия, которая мешает хорошему смачиванию припоя и формированию качественного соединения. Чтобы избежать проблем, поверхность нужно тщательно очистить от оксидов механическим или химическим способом сразу перед пайкой. Также применяются специальные флюсы, активирующие процесс пайки. Контроль температуры и времени нагрева позволяет снизить риск перегрева и повреждения металла.
Какие виды припоев подходят для соединения алюминия и почему?
Для пайки алюминия используют в основном припоев на основе алюминиевых и цинковых сплавов, а также припои на основе олова с добавками серебра или меди. Выбор зависит от рабочих условий соединения — температуры, механической нагрузки и коррозионной стойкости. Припои должны иметь температуру плавления ниже, чем основного металла, и хорошо смачиваться алюминий, что достигается подбором химического состава и использованием активных флюсов.
Как влияет подготовка поверхности на качество алюминиевых соединений при пайке?
Подготовка поверхности — один из ключевых факторов, определяющих прочность и долговечность соединения. Без удаления оксидной пленки пайка будет неполной, с пустотами и слабым сцеплением. Обычно применяют шлифовку или абразивную очистку, затем обезжиривание и нанесение флюса. Своевременная обработка уменьшает риск появления пористости и трещин, а также улучшает распределение припоя по поверхности.
Какие особенности имеет ультразвуковая пайка алюминия?
Ультразвуковая пайка применяет высокочастотные колебания, которые помогают разрушить оксидный слой и улучшить контакт между алюминием и припоем без сильного нагрева. Этот метод позволяет минимизировать термическое воздействие на детали, снижая деформации и внутренние напряжения. Кроме того, ультразвуковая пайка подходит для мелких и чувствительных элементов, где традиционные методы затруднительны.
Какие методы контроля качества применяются для оценки пайки алюминиевых соединений?
Для проверки применяют визуальный осмотр на наличие дефектов, ультразвуковой и рентгеновский контроль для выявления внутренних трещин и пустот. Дополнительно проводят механические испытания — проверку прочности на отрыв и изгиб. Электрические методы, такие как измерение сопротивления соединения, помогают определить однородность и целостность пайки. Выбор метода зависит от требований к конечному изделию и условий эксплуатации.
Какие основные сложности возникают при пайке алюминия к алюминию и как их можно преодолеть?
Алюминий покрыт плотной оксидной пленкой, которая препятствует сцеплению припоя с металлом. Чтобы обеспечить прочное соединение, поверхность необходимо тщательно очистить и обработать активными флюсами, способными разрушить оксидный слой. Кроме того, важно правильно подобрать припой с подходящей температурой плавления и учитывать теплопроводность алюминия, которая выше, чем у большинства металлов, что влияет на распределение температуры во время пайки. Для устранения внутренних напряжений и предотвращения образования трещин рекомендуется контролировать режим нагрева и охлаждения, а также обеспечивать равномерный прогрев элементов.
