Первый шаг – проверка целостности накала. Она выполняется мультиметром в режиме измерения сопротивления. Щупы подключаются к контактам накальной цепи, и если сопротивление близко к нулю (несколько ом), значит нить накала не перегорела. Обрыв или слишком большое сопротивление указывает на неисправность.
Для проверки эмиссии и других параметров без лампового тестера потребуется собрать простую схему с анодным и управляющим напряжением. На практике применяют испытательные стенды на базе трансформатора с выпрямителем. Напряжение подаётся через резисторы, а ток измеряется миллиамперметром. Сравнивая полученные значения с эталонными, можно судить о работоспособности лампы.
Дополнительно проверяется утечка между электродами. Включённый в цепь высокоомный резистор и мультиметр в режиме вольтметра позволят выявить паразитное напряжение между сеткой и катодом. Если напряжение нестабильно или превышает допустимые значения, лампа считается негодной.
Наконец, осмотрите лампу визуально: почернение колбы, следы перегрева, механические повреждения – всё это признаки износа или выхода из строя. Проверка должна проводиться при отключённом питании и соблюдении всех мер безопасности из-за наличия высоких напряжений.
Визуальный осмотр радиолампы на наличие повреждений
Перед включением радиолампы необходимо внимательно осмотреть стеклянную колбу. Потемнение внутри может указывать на утечку вакуума или износ катода. Если стекло имеет трещины, сколы или следы перегрева, такую лампу использовать нельзя – она может быть опасна или полностью неработоспособна.
Особое внимание уделите белому или серебристому налету на внутренней поверхности стекла. Такой налет свидетельствует о потере герметичности и проникновении воздуха внутрь. Лампа с нарушением вакуума не пригодна к использованию.
Если лампа оснащена металлическим экраном или дополнительными элементами внутри колбы, убедитесь, что они не смещены и не касаются других электродов. Механические деформации конструкции могут вызывать короткое замыкание при включении.

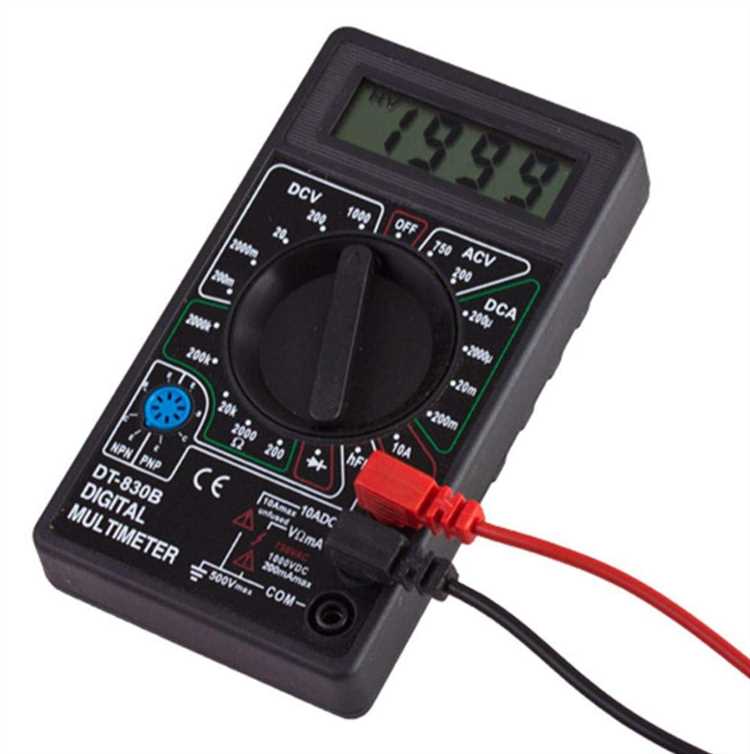

Проверка целостности нитей накала мультиметром
Для проверки целостности нитей накала потребуется мультиметр с функцией прозвонки или измерения сопротивления. Перед началом измерений лампу необходимо извлечь из прибора и дать ей полностью остыть.
Если мультиметр показывает обрыв (на дисплее «OL» или «1»), значит нить накала повреждена. Такая лампа не пригодна к использованию. В случае сомнений повторите измерения, поменяв местами щупы и убедившись в надёжности контакта.
Измерение эмиссии катода при помощи лампового тестера
Процедура измерения выполняется в следующей последовательности:
- Выберите соответствующий тип лампы в справочнике тестера. Обычно указывается номер цоколя, напряжение накала, режимы подключения электродов и допустимые пределы тока эмиссии.
- Установите лампу в соответствующий разъём на тестере.
- Настройте напряжение накала точно в соответствии с паспортным значением. Отклонения даже на 0,3–0,5 В могут исказить результат.
- Включите питание и дождитесь стабильного свечения накала (1–2 минуты).
- Активируйте режим измерения эмиссии катода. При этом анод подключается через нагрузочный резистор, а на экран подаётся отфильтрованное постоянное напряжение.
Типовой эмиссионный ток зависит от конкретной лампы, но чаще всего нормой считается значение 60–100% от номинального. Значения ниже 60% говорят о деградации катода, а при показателях менее 40% лампу желательно заменить.
Некоторые модели тестеров (например, Hickok, L3-3 или М1-9) дополнительно показывают условный балл или проценты эмиссии. В таких случаях:
- 100% – новая или почти новая лампа
- 70–90% – допустимая степень износа
- менее 60% – функциональность снижена
- менее 40% – эмиссия недостаточна для нормальной работы
Если лампа показала низкую эмиссию, её можно повторно протестировать после 10–15 минут прогрева – иногда старые лампы восстанавливают частичную эмиссию после длительного хранения. Однако стабильность показаний важнее кратковременного улучшения.
Проверка межэлектродных замыканий на пробой
Для проверки межэлектродных замыканий в радиолампе потребуется мультиметр с функцией измерения сопротивления. Лампа должна быть извлечена из устройства, а цоколь очищен от пыли и окислов.
Мультиметр устанавливается в режим прозвонки или измерения сопротивления до 20 МОм. Щупы поочерёдно прикладываются к различным парам электродов: анод–катод, анод–сетка, катод–сетка и между управляющей, экранной и дополнительными сетками (если таковые имеются). Любое показание ниже 1 МОм без подключения напряжения указывает на пробой или загрязнение внутри колбы. Исправная лампа должна демонстрировать практически бесконечное сопротивление между этими контактами.
Особое внимание стоит уделить лампам, у которых внутри наблюдается осевшее серебристое напыление или потемнение – это может быть следствием внутреннего пробоя. Также при наличии защитной шины между электродами (в отдельных типах ламп) необходимо проверять изоляцию относительно неё.
Если выявлено межэлектродное замыкание, повторная проверка после лёгкого постукивания по колбе может подтвердить нестабильный пробой, характерный для деградировавших ламп. Такие экземпляры подлежат замене независимо от других параметров.
Оценка работы лампы в тестовой схеме усилителя
Для оценки работоспособности радиолампы без специализированного тестера можно собрать простую тестовую схему на основе типового каскада усилителя. Используется стандартное включение – однотактный усилитель на триоде или пентоде с резистивной нагрузкой в анодной цепи.
В качестве примера можно использовать схему с лампой 6Н2П или аналогичной. Анод подключается через резистор 47–100 кОм к источнику питания (анодное напряжение – от 150 до 250 В), катод – через резистор 1–2 кОм на землю. На сетку подаётся сигнал с генератора через разделительный конденсатор (0,01–0,1 мкФ). Нагрузкой служит резистор или трансформатор на выходе анода. В случае использования выходного трансформатора желательно подключить его к эквиваленту нагрузки, например, резистору 8 Ом.
После включения питания контролируют наличие анодного тока. Его можно измерить по падению напряжения на анодном резисторе. При отсутствии тока лампа не работает – возможна потеря эмиссии или обрыв цепи накала. Если ток чрезмерно высок – возможна межэлектродная утечка или пробой.
На следующем этапе проверяется усиление. На вход подаётся синусоидальный сигнал с амплитудой 100–200 мВ, на выходе осциллографом фиксируется форма и амплитуда сигнала. Рабочая лампа должна обеспечивать чёткое усиление без искажений в пределах заданной полосы частот (обычно до 20 кГц). При искажённой форме выходного сигнала возможна деградация катода или повреждение сетки.
Также стоит сравнить полученные характеристики с эталонной лампой того же типа. Если усиление значительно ниже, а ток нестабилен – лампа требует замены.
Анализ поведения радиолампы при нагреве
При подаче питания на нить накала важно контролировать время выхода лампы на рабочую температуру. Обычно накал должен стабилизироваться за 20–30 секунд. Длительное отсутствие накала или медленный разогрев указывает на повреждение нити или плохой контакт.
Во время нагрева следует наблюдать за свечением нити: оно должно быть равномерным, без тёмных участков и пятен. Неровное свечение часто свидетельствует о локальных повреждениях катода или дефектах внутри лампы.
Температурный режим влияет на эмиссию катода. После прогрева ток накала стабилизируется, и начинается активная эмиссия электронов. Если ток накала быстро падает или не достигает номинала, это указывает на ухудшение катодного покрытия или частичный обрыв накала.
При нагреве важно учитывать параметры напряжения и тока накала. Их отклонение от паспортных значений может привести к преждевременному выходу лампы из строя. Оптимальное напряжение накала обычно указывается на баллоне и не должно превышаться более чем на 5%.
Если в тестовой схеме при нагреве наблюдаются аномальные токи в цепи анода или сетки, это указывает на пробои или короткие замыкания межэлектродных переходов. В таких случаях дальнейшая эксплуатация лампы нежелательна.
Контроль температуры корпуса лампы во время нагрева позволяет выявить перегрев, связанный с неправильным режимом работы. Корпус не должен становиться чрезмерно горячим – допустимая температура обычно не превышает 80–90 °C, что можно проверить прикосновением или с помощью термодатчика.
Резюме: равномерное свечение накала, стабильный ток и напряжение, отсутствие аномалий в рабочих токах – основные показатели исправности лампы при нагреве. Отклонения сигнализируют о внутренних дефектах и требуют либо ремонта, либо замены лампы.
Вопрос-ответ:
Как можно проверить нить накала радиолампы без специального оборудования?
Для проверки целостности нити накала достаточно использовать обычный мультиметр в режиме измерения сопротивления. Нужно отключить лампу от схемы, выставить мультиметр на измерение сопротивления и приложить щупы к контактам накала. Если прибор показывает близкое к нулю сопротивление, нить целая. Если сопротивление очень высокое или бесконечное — нить оборвана.
Какие признаки указывают на проблемы с эмиссией катода в радиолампе?
Если лампа сильно теряет усиление или работает нестабильно, это может быть связано с ухудшением эмиссии катода. При нагреве лампы изношенный катод хуже выделяет электроны, что снижает ток анода и ухудшает характеристики. Внешне это может проявляться снижением громкости или искажениями в звуке усилителя, где применяется лампа.
Можно ли определить межэлектродные замыкания внутри лампы без распайки или вскрытия?
Да, для этого используют мегомметр или мультиметр с функцией измерения сопротивления на больших диапазонах. Проверяют сопротивление между электродами, которые не должны быть связаны. Если обнаруживается низкое сопротивление там, где должно быть высокое или бесконечное, значит есть внутреннее замыкание или пробой. Проверку проводят при выключенной лампе и при отсоединённых выводах.
Как изменяется поведение радиолампы при нагреве и почему это важно для диагностики?
При нагреве нить накала начинает испускать электроны, и лампа выходит на рабочий режим. Если в процессе нагрева наблюдается сильное изменение анодного тока, нестабильность или пробои, это говорит о дефектах. К примеру, слишком большой ток или отсутствие тока может указывать на повреждения катода или внутренних элементов. Следить за изменениями параметров при прогреве помогает выявить скрытые неисправности.
Можно ли проверить исправность радиолампы с помощью простой схемы усилителя дома?
Да, подключив лампу в тестовую схему усилителя, можно проверить её рабочие параметры. Если усиление сигнала соответствует норме, искажений нет, и лампа не греется аномально — это хороший знак. При заметных ухудшениях звука, шумах или отсутствии усиления стоит проверить лампу более подробно или заменить. Такой метод позволяет оценить работу в условиях, близких к реальному использованию.
Какие основные признаки указывают на неисправность радиолампы без использования специального оборудования?
Для проверки радиолампы в домашних условиях без приборов обращайте внимание на визуальные и простые функциональные признаки. В первую очередь осмотрите лампу: целостность колбы, отсутствие трещин и потемнений на стекле, наличие накала при подаче питания. Если накал не светится или мигает, это говорит о повреждении нити накала. Потемнения внутри колбы могут указывать на выгорание катода. Кроме того, при установке лампы в устройство может наблюдаться плохое усиление сигнала, искажение звука или полное отсутствие отклика. Такие симптомы свидетельствуют о проблемах с внутренними электродами, замыканиях или потерей эмиссии катода.
