Разборка удлинителя с кнопкой требует соблюдения мер безопасности, чтобы избежать поражения электрическим током и повреждений устройства. Перед началом работы необходимо отключить удлинитель от сети и убедиться в отсутствии напряжения с помощью тестера или индикаторной отвертки. Использование изолированных инструментов снижает риск случайного контакта с токоведущими элементами.
Удлинители с кнопкой обычно имеют несколько винтов и фиксирующих защёлок, удерживающих корпус. Для доступа к внутренним элементам потребуется аккуратно снять крышку, не повредив пластиковые крепления. Важно запомнить расположение и последовательность снятия деталей для правильной сборки после ремонта или проверки.
Каждый этап разборки должен выполняться последовательно: сначала освобождение внешних креплений, затем отсоединение кнопочного механизма и проверка состояния проводов и контактов. При выявлении износа или повреждений необходимо заменить соответствующие части или провести качественную зачистку контактов перед сборкой.
Определение типа удлинителя и подготовка к разборке
Перед началом разбора важно точно определить модель и конструкцию удлинителя. Удлинители с кнопкой могут иметь различия в креплении корпуса и схеме подключения, что влияет на последовательность действий.
Обратите внимание на количество розеток, расположение кнопки и наличие индикаторов. Визуально проверьте, есть ли винты на корпусе или защёлки, которые удерживают детали. Это поможет подобрать необходимые инструменты и избежать повреждений.
Перед разборкой отключите удлинитель от электросети и убедитесь в отсутствии напряжения с помощью тестера или индикаторной отвертки. Это обязательное условие для безопасности.
Подготовьте крестовую и плоскую отвертки, пассатижи и маленькие ножницы или нож для аккуратного разрезания изоляции, если потребуется. Рабочее место должно быть хорошо освещено и чисто, чтобы детали не потерялись.
Запланируйте последовательность разборки, начиная с удаления винтов или защёлок, а затем аккуратного раскрытия корпуса. Изучите конструкцию кнопочного механизма – он часто связан с платой, которую нужно извлечь с осторожностью, чтобы не повредить контакты.

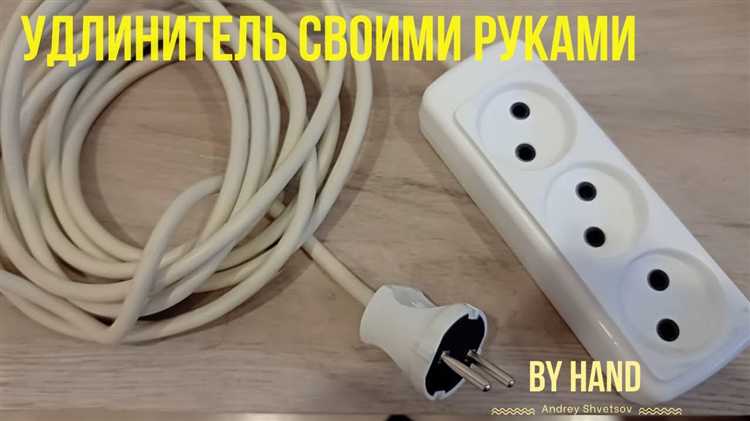

Инструменты и средства защиты для безопасной работы
Отвертки с изолированными ручками – обязательный инструмент для разбора удлинителя с кнопкой. Лучше выбирать крестовые и плоские отвертки с маркировкой по стандарту IEC 60900, обеспечивающей защиту от поражения электрическим током до 1000 В.
Клещи и бокорезы должны иметь прорезиненные рукоятки с электрозащитой. Они понадобятся для аккуратного снятия изоляции и обрезки проводов без повреждения жил.
Мультиметр необходим для проверки отсутствия напряжения на контактных клеммах перед началом разборки. Проверку проводят в режиме измерения переменного напряжения с диапазоном, превышающим рабочее напряжение удлинителя.
Средства индивидуальной защиты включают диэлектрические перчатки, выдерживающие напряжение не ниже 1000 В, и защитные очки для предотвращения попадания мелких частиц при демонтаже корпуса и элементов.
Рабочее место должно быть сухим, с ровной поверхностью, предпочтительно с диэлектрическим ковриком. Обеспечьте достаточное освещение и минимальный доступ к воде или металлам, чтобы избежать замыкания.
Перед началом работы удлинитель обязательно отключают от электросети и проверяют отсутствие напряжения мультиметром. Не стоит использовать инструменты без изоляции или с поврежденными рукоятками.

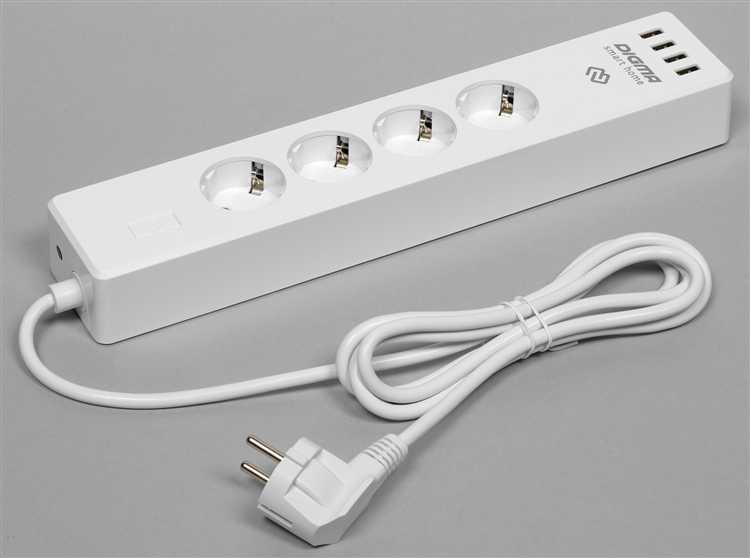

Отключение удлинителя от сети и проверка отсутствия напряжения
Перед началом разборки удлинитель необходимо полностью отключить от электросети. Выньте вилку из розетки, убедившись, что она не находится под напряжением. Если удлинитель подключен к распределительной коробке или через сетевой фильтр, отключите и их.
Для подтверждения отсутствия напряжения используйте индикаторную отвертку или мультиметр. Проверьте вилку удлинителя на наличие напряжения, коснувшись контактов индикаторной отверткой или измерив напряжение мультиметром в режиме переменного напряжения (AC) с диапазоном от 220 до 250 В.
Если напряжение отсутствует, продолжайте работу. В случае обнаружения напряжения повторно отключите удлинитель от сети, проверьте исправность розетки и убедитесь, что выключатели и автоматы защиты находятся в отключённом положении.
Не приступайте к разборке без подтверждения отсутствия электрического тока. Это обязательное условие для безопасности при работе с электрооборудованием.
Удаление внешнего корпуса и фиксация внутренних элементов
Отвинтите все видимые крепежи на нижней стороне удлинителя. В некоторых моделях может потребоваться осторожно поддеть корпус пластиковым инструментом, чтобы избежать повреждения защёлок. После освобождения корпуса аккуратно разделите его на две половины, не применяя чрезмерную силу, чтобы не повредить внутренние элементы.
Внутренние компоненты обычно закреплены на пластиковом основании или фиксируются защёлками. Зафиксируйте проводку и контакты, чтобы исключить их смещение при последующих действиях. Если предусмотрены пластиковые защёлки, слегка надавите на них, освобождая детали.
При наличии дополнительных элементов, таких как кнопка включения или предохранитель, внимательно изучите их крепление. В случае необходимости, зафиксируйте проводку пластиковыми стяжками или изолентой для предотвращения случайного разрыва контактов.
Особое внимание уделите расположению проводов: они не должны натягиваться или перекручиваться. Если проводка требует демонтажа, предварительно сделайте фотоснимок для правильной сборки.
После фиксации всех внутренних частей переходите к следующему этапу разборки или ремонту, сохраняя аккуратность и избегая механических повреждений.
Пошаговый разбор кнопочного механизма удлинителя
Для доступа к кнопочному механизму удлинителя необходимо аккуратно разобрать корпус, не повреждая пластиковые фиксаторы.
- Отключите удлинитель от сети и убедитесь в отсутствии напряжения.
- Снимите верхнюю часть корпуса, поддевая её плоской отвёрткой в местах соединения защёлок.
- Найдите кнопку включения с механизмом пружины и фиксирующих элементов.
- Осмотрите крепления кнопочного механизма – обычно это пластиковые защёлки или винты, удерживающие корпус кнопки.
- Аккуратно освободите защёлки или отвинтите крепления, удерживающие кнопку и внутренний механизм.
- Извлеките кнопку с пружиной, контролируя расположение пружинного элемента, чтобы не потерять его.
- Проверьте состояние пружины и контактных элементов – при необходимости очистите контакты от загрязнений или окислов с помощью спирта и ватной палочки.
- Если кнопочный механизм повреждён, подготовьте замену с аналогичными техническими характеристиками.
- После осмотра и обслуживания установите кнопку на место, закрепите фиксаторы и убедитесь в правильном положении пружины.
- Закройте корпус удлинителя, плотно защёлкнув все элементы.
Обратите внимание, что чрезмерное усилие при разборке может сломать пластиковые детали. Работайте с инструментом аккуратно и последовательно.

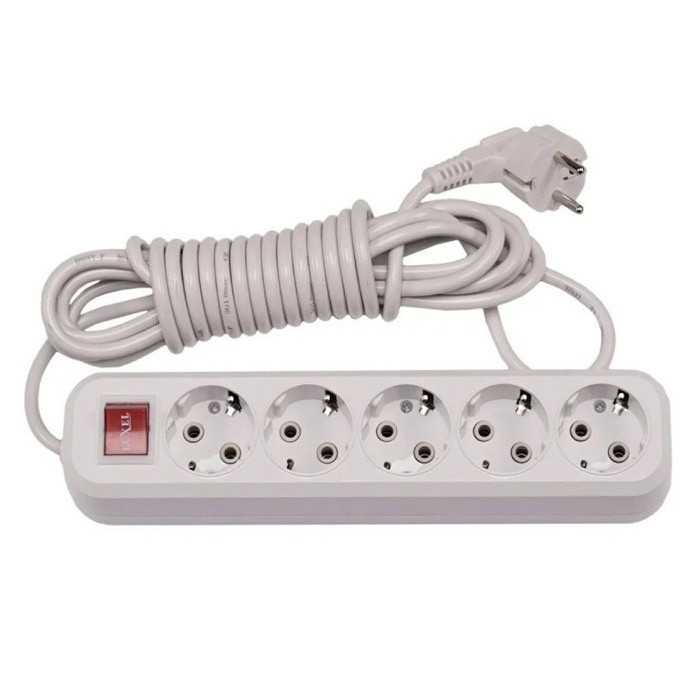

Осмотр и чистка контактов внутри удлинителя
Перед началом работы убедитесь, что удлинитель отключён от электросети. Это необходимо для предотвращения поражения током.
Осмотрите контакты на наличие следующих признаков:
- коррозия и окисление;
- следы нагара или перегрева;
- механические повреждения и деформации;
- наличие пыли и грязи.
Для чистки используйте следующие инструменты и материалы:
- изопропиловый спирт или специальный контактный очиститель;
- сухую безворсовую ткань;
- мелкую наждачную бумагу (если требуется удаление окислов).
Порядок действий:
- Слегка смочите щётку спиртом и аккуратно пройдитесь по контактам для удаления пыли и налёта.
- Если есть сильное окисление, осторожно обработайте контакты мелкой наждачной бумагой, избегая излишнего давления.
- Удалите остатки наждачной бумаги и загрязнения сухой тканью.
- При наличии следов нагара повторите обработку спиртом и дайте высохнуть.
- Проверьте подвижность контактов и при необходимости аккуратно выправьте их плоскогубцами.
После чистки соберите удлинитель и проведите тестовое включение, чтобы убедиться в исправности и отсутствии искрения.
Обратная сборка удлинителя с контролем фиксации деталей
Перед началом сборки убедитесь в отсутствии повреждений на контактах и внутренних элементах. Расположите все детали на рабочей поверхности в порядке обратном разборке.
Сначала установите внутренние компоненты в корпус, начиная с кнопочного механизма. Проверьте правильное расположение и отсутствие перекосов, чтобы кнопка свободно перемещалась без заеданий.
Далее подключите провода к контактам, обеспечив плотное и надежное соединение. Проверьте, чтобы ни один провод не был пережат или согнут под острым углом.
Фиксируйте клеммы и внутренние элементы согласно исходной конструкции. При наличии пластиковых защелок аккуратно защелкните их, убедившись в их полном защите без люфтов.
Закройте корпус, равномерно прижимая обе половинки. Если используются винты, закрутите их крест-накрест с умеренным усилием, чтобы не повредить резьбу и пластик.
После сборки проверьте работу кнопки и отсутствие посторонних шумов при нажатии. Осмотрите корпус на предмет зазоров и правильной стыковки деталей.
Если удлинитель оснащен индикатором, убедитесь в его исправности путем подключения к сети и проверки свечения.
Рекомендуется провести тестирование под нагрузкой перед регулярным использованием, чтобы исключить контактные неполадки и обеспечить безопасность эксплуатации.
Проверка работоспособности после сборки и меры безопасности
Перед подачей напряжения убедитесь в правильности закрепления всех деталей и отсутствии оголённых проводов. Проверьте, что кнопка включения работает без заеданий и возвращается в исходное положение.
Подключите удлинитель к сети через розетку с заземлением. Используйте тестер напряжения или мультиметр, чтобы убедиться в наличии напряжения на выходных контактах при включённом состоянии кнопки.
Подключите небольшое нагрузочное устройство (например, лампу накаливания мощностью до 60 Вт) для проверки стабильности подачи питания и отсутствия искрения в местах контактов.
Следите за температурой корпуса во время первых 10 минут работы. Если пластик нагревается выше 40°C или появляются запахи гари, отключите устройство и проверьте соединения заново.
Для защиты от коротких замыканий и перегрузок используйте внешние устройства защиты – автоматические выключатели или предохранители, соответствующие параметрам удлинителя.
Регулярно осматривайте корпус и кнопочный механизм на предмет трещин, износа или деформаций, способных привести к нарушению изоляции или неправильной работе.
Не допускайте эксплуатации удлинителя с повреждённой изоляцией кабеля и убедитесь, что корпус плотно закрыт и закреплён, чтобы предотвратить проникновение влаги и пыли внутрь.
При сомнениях в исправности лучше провести дополнительную проверку с помощью специалиста по электротехнике или использовать специализированные приборы для диагностики.
Вопрос-ответ:
Как правильно отключить удлинитель от сети перед началом разборки?
Для безопасной разборки удлинителя сначала убедитесь, что он полностью отключён от электросети. Вытяните вилку из розетки и проверьте отсутствие напряжения с помощью индикаторной отвёртки или мультиметра. Никогда не начинайте работу, если есть сомнения в отсутствии питания — это может привести к поражению электрическим током.
Какие инструменты потребуются для разборки удлинителя с кнопкой?
Для работы понадобятся крестовая и плоская отвёртки, а также пассатижи или маленькие кусачки для снятия изоляции и фиксации проводов. При наличии мультиметра его стоит использовать для проверки целостности цепи. Кроме того, рекомендуется надеть защитные перчатки, чтобы избежать случайных порезов и контакта с оголёнными проводами.
Как правильно разобрать кнопку включения на удлинителе без повреждений?
Кнопочный механизм обычно закреплён защёлками или небольшими винтами. Сначала осмотрите корпус на предмет креплений, аккуратно подденьте защёлки плоской отвёрткой, не прикладывая чрезмерных усилий. Винты отвинчивайте по очереди. Если кнопка заедает, не пытайтесь силой её вытаскивать — проверьте, нет ли дополнительных фиксаторов или защёлок внутри корпуса.
Какие признаки указывают на необходимость замены контактов внутри удлинителя?
Если контакты имеют потемнения, следы коррозии, расплавленные участки или видимую деформацию, это свидетельствует о нарушении контакта и ухудшении проводимости. Такие повреждения способны вызвать искрение или перегрев при работе, что представляет угрозу безопасности. В таких случаях контакты нужно заменить или тщательно очистить, если повреждения минимальны.
Как проверить работоспособность удлинителя после обратной сборки?
После сборки удлинителя следует проверить все соединения на надёжность и отсутствие зазоров. Вставьте вилку в розетку и нажмите кнопку включения. Если индикатор питания имеется, он должен загореться. Подключите нагрузку с небольшой мощностью и убедитесь, что питание проходит стабильно, без искрения и посторонних запахов. В случае сомнений используйте мультиметр для проверки напряжения на выходных розетках.
