Поддон картера двигателя Mitsubishi Galant 9 выполняет функцию герметизации и защиты узлов двигателя от внешних воздействий. С его помощью удерживается моторное масло, обеспечивающее смазку всех подвижных частей. Со временем может возникнуть необходимость в снятии поддона, например, при замене прокладки или устранении течи масла.
Перед началом работ важно учесть, что на Mitsubishi Galant девятого поколения поддон крепится на болтах по периметру. Дополнительно используются герметики, которые препятствуют демонтажу без предварительной подготовки. Работы рекомендуется выполнять на сухой и ровной площадке с обязательным доступом к нижней части автомобиля.
Для снятия поддона потребуется стандартный набор инструментов: вороток, набор головок, удлинитель, герметик для сборки, чистая ветошь и емкость для отработанного масла. Также необходимо заранее подготовить новую прокладку или герметик для последующей установки поддона.
Процедура снятия требует строго соблюдать последовательность действий, чтобы исключить повреждение поверхности блока цилиндров и избежать деформации самого поддона. В процессе потребуется аккуратно освободить поддон от остатков старого герметика, не допуская попадания посторонних частиц внутрь двигателя.
Подготовка инструмента и выбор рабочего места
Для снятия поддона на Mitsubishi Galant 9 потребуется набор торцевых головок с трещоткой, включая головки на 10 и 12 мм, удлинитель длиной не менее 150 мм, вороток для увеличения усилия, плоская отвертка или монтажная лопатка для аккуратного отделения поддона, а также герметик для последующей сборки.
Обязателен также динамометрический ключ с диапазоном затяжки от 5 до 30 Н·м для правильной затяжки болтов при обратной установке. Запас чистых ветошей и емкость для слива масла необходимы для предотвращения загрязнений. Масло рекомендуется слить заранее на прогретом двигателе, чтобы обеспечить полный слив.
Рабочее место должно быть ровным, с твердой поверхностью, обеспечивающей устойчивость автомобиля на домкратах или подъемниках. Использовать только надежные опоры – минимум две подставки под кузов с фиксированным механизмом. Пространство вокруг автомобиля должно позволять свободный доступ ко всем сторонам моторного отсека.
Для дополнительного удобства рекомендуется использовать переносное освещение с направленным лучом, чтобы исключить ошибки при работе в нижней части двигателя. Приготовить полиэтиленовую пленку или картон для защиты пола от возможного пролива масла.
Отключение аккумулятора и слив моторного масла
Перед началом работ необходимо отключить аккумулятор для исключения короткого замыкания и повреждения электрооборудования. Для этого требуется ключ на 10 мм. Сначала откручивается гайка на отрицательной клемме, после чего клемма аккуратно снимается с аккумулятора. Затем аналогичным способом отсоединяется положительная клемма.
Следующий этап – слив моторного масла. Автомобиль устанавливается на ровную площадку, дополнительно рекомендуется использовать надежные подпорки. Для слива масла понадобится ключ на 17 мм или торцевой инструмент соответствующего размера. Сливная пробка располагается в нижней части картера. Перед её откручиванием следует подготовить широкую ёмкость объёмом не менее 5 литров.
Пробка откручивается плавно, чтобы избежать резкого выброса масла. После полного слива масла рекомендуется проверить состояние уплотнительного кольца сливной пробки. При наличии повреждений или признаков износа кольцо необходимо заменить на новое. Сама пробка временно закручивается обратно, но без усилия, чтобы предотвратить попадание мусора в картер до окончательной сборки.
Демонтаж защитных элементов и креплений поддона
Перед снятием поддона необходимо демонтировать защиту картера, которая закрывает доступ к креплениям. Для Mitsubishi Galant 9 чаще всего используется металлическая защита, зафиксированная болтами на 12 мм. С помощью торцевого ключа аккуратно выкрутите крепления по периметру защиты, удерживая элемент рукой, чтобы он не упал при ослаблении последних болтов.
После снятия защиты внимательно осмотрите крепления поддона. Большинство винтов фиксируются по периметру поддона, их головки рассчитаны под головку на 10 мм. Перед выкручиванием рекомендуется очистить зону вокруг болтов металлической щеткой, чтобы избежать повреждения резьбы из-за загрязнений.
Откручивать крепления следует поочередно, двигаясь крест-накрест, чтобы равномерно снять напряжение. Особое внимание стоит уделить двум болтам, расположенным в труднодоступных местах возле опоры двигателя. Для их демонтажа потребуется удлинитель или карданный шарнир.
При обнаружении следов герметика на стыках следует подготовить пластиковый или деревянный шпатель. Запрещено использовать металлические инструменты, так как они могут повредить привалочную плоскость.
После удаления всех болтов проверьте, не удерживает ли поддон дополнительное крепление или направляющий штифт. В случае плотной посадки поддона аккуратно подденьте его с торца, избегая чрезмерного усилия.
Особенности расположения болтов крепления поддона
На Mitsubishi Galant 9 болты крепления поддона распределены по всему периметру стыка поддона и блока двигателя. Их количество составляет 18 штук. Конструкция предусматривает различную длину болтов в зависимости от их расположения, что требует особого внимания при демонтаже и последующей установке.
Болты, расположенные в передней части поддона, имеют стандартную длину и равномерно размещены вдоль кромки. В задней части предусмотрены удлинённые болты, поскольку здесь поддон сопрягается с элементами задней опоры двигателя. Эти удлинённые крепежи обеспечивают дополнительную фиксацию и проходят сквозь усиленные участки корпуса.
Часть болтов, расположенная в районе маховика, может быть затруднена для доступа из-за ограниченного пространства. Для снятия этих креплений рекомендуется использовать удлинители и карданные переходники для торцевых головок. Особое внимание требуется при работе с болтами, находящимися рядом с маслоприёмником – здесь крайне важно соблюдать осторожность, чтобы не повредить прилегающие элементы.
Перед началом откручивания рекомендуется отметить расположение каждого болта, особенно различающихся по длине. Для удобства болты следует выкладывать по порядку на чистую поверхность в том порядке, в котором они были демонтированы, что упростит обратную сборку и предотвратит ошибки при установке.

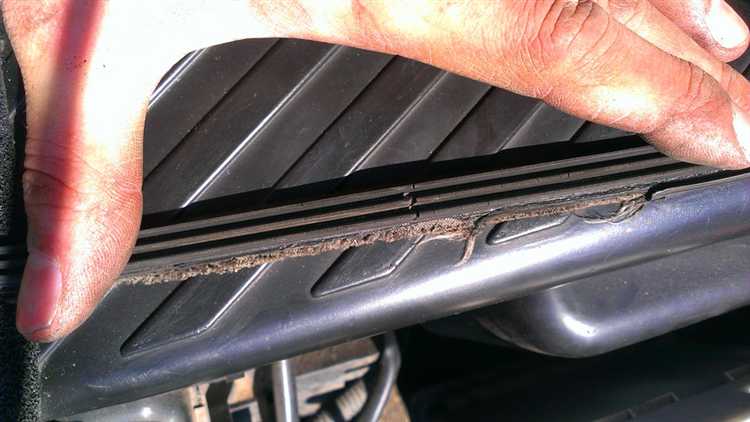

Отделение поддона от двигателя без повреждений
После откручивания всех болтов крепления поддона важно правильно отделить его от двигателя, чтобы избежать повреждений как самого поддона, так и привалочной поверхности картера.
- Для начала проверьте, сняты ли все болты. Некоторые из них могут быть расположены в труднодоступных местах, особенно по краям и в районе кронштейнов крепления трансмиссии.
- Используйте резиновую или пластиковую киянку. Несильные удары по боковым поверхностям поддона помогут разрушить герметик без риска деформации.
- При отсутствии видимого зазора используйте специальный монтажный шпатель или пластиковую лопатку. Металлические предметы применять нежелательно, чтобы не повредить привалочную плоскость двигателя.
- Вводите инструмент только в предусмотренные заводом технологические выемки или углубления, если они имеются. Эти зоны специально предназначены для безопасного демонтажа поддона.
- Постепенно, равномерно по всему периметру, ослабляйте поддон, двигаясь от одного угла к другому. Не пытайтесь резко оторвать его за один прием.
- При сильном «прикипании» герметика можно аккуратно прогреть область стыка строительным феном на средней температуре, избегая перегрева алюминиевых элементов.
После снятия поддона обязательно очистите остатки старого герметика с обеих поверхностей с помощью пластикового скребка и обезжиривателя.
Очистка посадочной поверхности и проверка герметика
После снятия поддона необходимо тщательно очистить посадочную поверхность на картере двигателя. Остатки старого герметика удаляются пластиковым или деревянным скребком, чтобы избежать повреждений алюминиевой поверхности. Металлические инструменты не допускаются из-за высокого риска образования царапин, которые могут привести к утечкам масла.
Особое внимание следует уделить углам и неровностям, где герметик обычно остается в наибольшем количестве. После механической очистки поверхность рекомендуется обработать растворителем на основе ацетона или специальным очистителем для удаления жира и остатков масла. Наносить средство лучше при помощи безворсовой ткани, чтобы избежать попадания волокон внутрь двигателя.
Затем важно проверить состояние самой посадочной поверхности. Не допускаются задиры, сколы или деформации. Контроль осуществляется визуально и с помощью металлической линейки: поверхность должна быть ровной без просветов при приложении линейки в разных направлениях.
Перед установкой нового герметика необходимо дождаться полного испарения растворителя. Наносить герметик следует строго по заводскому контуру, указанному в технической документации. Избыточное количество герметика недопустимо, так как излишки могут попасть внутрь двигателя и забить масляные каналы.
Рекомендации по установке нового или очищенного поддона
Перед установкой поддона необходимо проверить ровность посадочной поверхности блока двигателя. Удалите остатки старого герметика с помощью скребка или специального очистителя, не допуская повреждения металла. Поверхность должна быть сухой и обезжиренной.
Если используется новый поддон, проверьте наличие заводской прокладки или нанесённого герметика. В случае установки очищенного поддона рекомендуется заменить прокладку на новую, чтобы избежать подтеканий масла.
Для герметизации применяйте только рекомендованные производителем составы. Обычно используется тонкий слой герметика по периметру посадочного места поддона, избегая избыточного нанесения, которое может попасть внутрь двигателя.
Перед закреплением поддона установите все болты вручную, чтобы избежать перекоса. Затягивайте болты в несколько этапов, используя динамометрический ключ с моментом затяжки 10–12 Н·м согласно заводским нормам.
После установки поддона дайте герметику схватиться в течение рекомендованного времени (обычно 30–60 минут), прежде чем заливать моторное масло и запускать двигатель.
| Этап | Рекомендации |
|---|---|
| Подготовка поверхности | Удаление старого герметика, очистка, обезжиривание |
| Прокладка и герметик | Обязательно новая прокладка или нанесение герметика по инструкции |
| Установка поддона | Ручная установка болтов, равномерное затягивание динамометрическим ключом |
| Время схватывания | Ожидание 30–60 минут перед заливкой масла и запуском двигателя |
Вопрос-ответ:
Какие инструменты понадобятся для снятия поддона на Mitsubishi Galant 9?
Для снятия поддона потребуются: набор ключей и головок (обычно на 10 и 12 мм), плоская отвертка, щетка для очистки, ёмкость для слива масла, а также ветошь или тряпки для протирки деталей. Рекомендуется иметь новый уплотнитель и герметик, чтобы обеспечить надежное соединение при установке.
Как правильно слить масло перед демонтажом поддона на Mitsubishi Galant 9?
Сначала нужно прогреть двигатель до рабочей температуры, чтобы масло стало более жидким. Затем машину ставят на ровную поверхность, подставляют ёмкость под сливное отверстие масляного поддона и откручивают сливную пробку. Важно дождаться полного слива масла, после чего пробку устанавливают обратно с новым уплотнителем или прокладкой.
Какие особенности расположения болтов крепления поддона на Mitsubishi Galant 9 следует учитывать при снятии?
Болты поддона расположены по периметру с определенным шагом, но некоторые могут быть короче или длиннее в зависимости от места крепления. Важно запомнить или пометить их расположение, чтобы не перепутать при сборке. Некоторые болты могут быть затянуты с разным усилием, поэтому откручивать их нужно постепенно и равномерно, чтобы избежать деформации поддона.
Как избежать повреждений поддона и двигателя при его снятии на Mitsubishi Galant 9?
Для безопасного снятия сначала ослабляют все болты по кругу, не выкручивая их полностью. Затем аккуратно отделяют поддон, используя пластиковый или деревянный инструмент, чтобы не повредить металл и поверхность двигателя. Нельзя применять грубую силу или металлические отвертки для поддевания, так как это приведет к царапинам и возможным трещинам.
Нужно ли менять уплотнитель поддона при повторной установке на Mitsubishi Galant 9?
Да, рекомендуется всегда заменять уплотнитель. Использование старого уплотнителя может привести к протечкам масла. Перед установкой нового уплотнителя тщательно очищают поверхности от остатков герметика и грязи, а затем аккуратно прикладывают новый элемент, обеспечивая ровное прилегание. В некоторых случаях применяют герметик для дополнительной защиты, но важно не переборщить с его количеством.
Какие инструменты и подготовительные шаги необходимы для безопасного и правильного снятия поддона на Mitsubishi Galant 9?
Для демонтажа поддона потребуется набор ключей (обычно торцевых и рожковых), уплотнитель или герметик для повторной установки, емкость для слива масла, а также перчатки и ветошь. Первым шагом нужно отключить аккумулятор, чтобы избежать случайного замыкания. Затем необходимо слить моторное масло через сливной болт, чтобы предотвратить загрязнение и протекание при снятии поддона. После этого следует демонтировать защитные элементы и открутить болты крепления поддона по определенной последовательности, чтобы не повредить корпус и не деформировать прокладку. Важно работать на ровной поверхности и обеспечить достаточное освещение, чтобы контролировать процесс и избежать ошибок.
