Большинство современных усилителей оснащены системой защиты, которая автоматически отключает устройство при перегреве, коротком замыкании, скачках напряжения или перегрузке по выходу. Такая функция предотвращает повреждение компонентов, но иногда она срабатывает из-за незначительных сбоев или неверной настройки, блокируя работу даже при отсутствии реальной угрозы.
Перед отключением защиты необходимо определить, какой тип схемы используется: тепловая, токовая, электронная или комбинированная. Например, в усилителях класса AB часто применяется термическое реле или NTC-терморезисторы, реагирующие на повышение температуры выходных транзисторов. В цифровых моделях (D-класс) используется программное ограничение, которое можно деактивировать через сервисное меню или модификацией микроконтроллера.
Отключение защиты возможно путём физического вмешательства в схему или изменения прошивки. В аналоговых усилителях это может потребовать демонтажа элементов, таких как транзисторы Q2/Q3, управляющие отключением питания. В цифровых – перепрошивки EEPROM или изменения управляющих параметров через UART-интерфейс. Все действия следует выполнять при полностью отключённом питании и с использованием мультиметра для контроля сопротивлений и напряжений на ключевых точках.
Если усилитель переходит в защиту без объективных причин, рекомендуется сначала проверить наличие постоянного напряжения на выходе, состояние тепловых датчиков, качество пайки и уровень смещения. Только после исключения всех аппаратных неисправностей стоит рассматривать возможность отключения защитного контура.

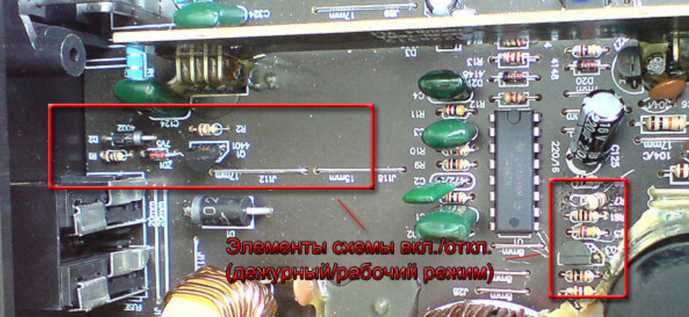

Проверка состояния защиты и индикации неисправностей
Перед отключением защиты усилителя необходимо точно определить причину её срабатывания. Защитные схемы активируются при перегреве, коротком замыкании, перегрузке по току, неправильной полярности питания или при неисправных компонентах выходного каскада.
Первичный осмотр:
- Проверьте наличие индикации: большинство усилителей сигнализируют о срабатывании защиты с помощью светодиодов, чаще всего красного или оранжевого цвета. Мигающий индикатор может означать перегрев, постоянное свечение – короткое замыкание.
- Прослушайте звуковые сигналы, если они предусмотрены схемой. Прерывистые сигналы обычно указывают на нестабильность питания.
Аппаратная проверка:
- Измерьте постоянное напряжение на выходе усилителя при отключённой нагрузке. Наличие более 100 мВ может свидетельствовать о пробое транзисторов выходного каскада или неисправности обратной связи.
- Проверьте температуру радиаторов. Если защита активна, но радиаторы холодные – причина не в перегреве.
- Отключите акустическую систему и включите усилитель. Если защита отключается – вероятна проблема в колонках или соединениях.
- Проверьте питающее напряжение на плате усилителя. Отклонения от номинала более чем на 10% вызывают ложное срабатывание защиты.
- Осмотрите плату на наличие вздутых конденсаторов, потемневших резисторов, следов перегрева.
Игнорирование индикации или попытки отключить защиту без диагностики могут привести к разрушению выходного каскада и повреждению акустики. Только после точного выявления причины допускается вмешательство в защитную схему.
Диагностика перегрева и работа с термодатчиками
Проверьте термодатчики, установленные на радиаторах. Чаще всего используются термисторы NTC (Negative Temperature Coefficient), сопротивление которых уменьшается при нагреве. Измерьте сопротивление на холодном усилителе – стандартное значение для NTC на 10 кОм должно быть близко к 10 кОм при 25 °C. При нагревании паяльником сопротивление должно снижаться. Если оно остаётся постоянным или обрывается – датчик неисправен.
Следующий этап – проверка цепей управления вентилятором и защиты. Если термодатчик подключён к операционному усилителю или микроконтроллеру, проследите по схеме, как формируется сигнал защиты. Нередко выход микросхемы компаратора управляет реле или отключающим транзистором. Измерьте уровни сигнала при разных температурах.
Если усилитель уходит в защиту при нормальной температуре, временно отключите термодатчик, заменив его эквивалентным сопротивлением (например, 10 кОм), чтобы исключить его влияние. Если защита не срабатывает – проблема в термодатчике или его обвязке.
Проверьте наличие теплопроводящей пасты между транзисторами и радиатором. Её отсутствие или высыхание вызывает локальный перегрев. Также осмотрите радиаторы на предмет загрязнения пылью – это резко снижает эффективность теплоотвода. Убедитесь в исправности вентиляторов: проверьте напряжение питания и ток потребления. Сниженное напряжение или блокировка крыльчатки – частая причина перегрева.
Обход защиты по току выходного каскада
Защита по току выходного каскада обычно реализована на резисторах тока в эмиттерах выходных транзисторов и цепях обратной связи. При превышении порогового значения тока срабатывает ограничение сигнала на базах, вызывая принудительное уменьшение выходного напряжения. Это реализуется, как правило, с помощью диодов, транзисторов и цепей обратной связи на операционных усилителях.
Для обхода такой защиты необходимо точно определить схему токоограничения. В большинстве усилителей используются эмиттерные резисторы номиналом от 0,22 до 0,47 Ом, через которые формируется падение напряжения, поступающее на базу ограничительного транзистора. Первый шаг – отключение этих транзисторов или шунтирование их цепей, что временно устраняет вмешательство защиты.
Шунтирование выполняется установкой перемычек параллельно эмиттерным резисторам или параллельным диодам в схеме ограничения. Важно не шунтировать сами эмиттерные резисторы, чтобы не нарушить тепловую устойчивость выходного каскада. Следует шунтировать только управляющие элементы цепи ограничения.
Альтернативный способ – увеличение порогового тока срабатывания. Это достигается заменой резисторов токоограничения на элементы меньшего номинала (например, с 0,33 Ом на 0,22 Ом) или подбором управляющих диодов с более высоким порогом открывания (например, замена обычных кремниевых на шоттки).
Если защита построена с применением операционного усилителя, ограничение устраняется отключением сигнала обратной связи, поступающего на инвертирующий вход. Это возможно только при наличии четкой схемы устройства. Нарушение этих цепей без анализа может привести к неустойчивой работе и перегреву транзисторов.
Все действия по отключению защиты требуют обязательного контроля тока в нагрузке при помощи амперметра и осциллографа. Превышение допустимого тока может повредить выходные транзисторы, особенно при низкоомной нагрузке.
Отключение защиты по постоянному напряжению на выходе
Защита по постоянному напряжению (DC protection) срабатывает при появлении на выходе усилителя постоянной составляющей, способной повредить акустику. Обычно схема включает в себя компаратор, отслеживающий уровень DC на выходе и управляющий реле, размыкающим соединение с динамиками.
Для отключения такой защиты необходимо найти управляющую цепь реле. Обычно это транзисторный ключ, управляемый с выхода операционного усилителя или компаратора. Если защита реализована на ОУ (например, LM358), ищите резистивный делитель с выхода усилителя, подающий сигнал на неинвертирующий вход компаратора.
Чтобы отключить защиту, можно подать на базу управляющего транзистора логическую единицу, эмулируя нормальное состояние. Более надежный способ – отключить сам компаратор, разорвав цепь питания или заменив его выходной сигнал фиксированным уровнем. Например, установить постоянный резистор между базой транзистора и землей, исключив контроль уровня DC.
Важно контролировать отсутствие реального постоянного напряжения на выходе. Его наличие может указывать на неисправность оконечного каскада, перекос питающих напряжений или пробой выходных транзисторов. Отключение защиты в этом случае приведёт к повреждению акустики.
Проверьте, чтобы на выходе усилителя не было постоянной составляющей выше ±100 мВ при отсутствии входного сигнала. Если уровень выше – устраните причину до отключения защиты. Для точной оценки используйте осциллограф или вольтметр с режимом измерения DC.
Настройка реле задержки и его отключение
Реле задержки включения используется для защиты акустики от щелчков и переходных процессов при запуске усилителя. Оно задерживает подачу сигнала на колонки на 1–5 секунд после включения питания. Наиболее распространённые модели реле: на базе NE555, CD4060 или специализированных модулей с регулируемым таймером.
Настройка времени задержки осуществляется подбором номиналов резистора и конденсатора, задающих временную константу. Например, для схемы на NE555, увеличение ёмкости конденсатора C1 (например, с 10 мкФ до 47 мкФ) увеличивает задержку. Аналогично влияет повышение сопротивления R1. Точное время рассчитывается по формуле: t ≈ 1.1 × R × C.
Отключение реле задержки производится удалением или шунтированием реле и его управляющей цепи. В простейшем случае достаточно замкнуть контакты реле, подающие сигнал на акустику. Это отключает задержку полностью, но рекомендуется использовать предохранительный резистор (~1 Ом, 2 Вт) в цепи колонок для защиты от переходных процессов.
При использовании усилителя без реле задержки необходимо исключить постоянную составляющую на выходе и минимизировать уровень шума при старте. Это достигается качественным питанием, правильной разводкой земли и стабильной работой предварительных каскадов.
Изменение схемы защиты от короткого замыкания
Для модификации защиты от короткого замыкания на усилителе звука необходимо точно определить тип используемой схемы. Чаще всего применяются схемы с оптопарой и токовым датчиком на выходе транзисторов усилителя.
Первый шаг – выявить резистор ограничения тока в цепи эмиттеров выходных транзисторов. Увеличение его сопротивления снижает ток срабатывания защиты, а уменьшение – повышает. Оптимальное значение обычно находится в диапазоне 0,22–0,33 Ом при мощности 2–5 Вт. Значения ниже 0,1 Ом опасны для компонентов.
Для отключения или ослабления защиты допустимо параллельно подключить резистор меньшего номинала, но это снижает безопасность устройства и может привести к выходу усилителя из строя при реальном КЗ.
В некоторых схемах используется интегральный контроллер защиты с пороговым напряжением. Изменение этого порога возможно путем замены делителя напряжения на входе контроллера или корректировки программируемых элементов (например, варисторов или термисторов).
Важно обеспечить правильное охлаждение выходных транзисторов после внесения изменений, так как снижение чувствительности защиты увеличивает риск перегрева и выхода из строя элементов.
Рекомендуется проводить тестирование после каждого изменения: измерять ток покоя, стабильность работы без нагрузки и при искусственном коротком замыкании через нагрузочный резистор.
Удаление или шунтирование элементов защиты на плате
Для отключения защиты усилителя звука сначала необходимо локализовать защитные компоненты на плате: чаще всего это реле защиты, термисторы, диоды или резисторы, отвечающие за контроль цепей нагрузки и температуры.
Удаление реле защиты происходит путем аккуратного выпаивания. Если реле интегрировано в модуль или плотно смонтировано, эффективной альтернативой станет шунтирование его контактов толстым проводом или металлической перемычкой для обхода защиты.
Термисторы, часто используемые для ограничения перегрева, можно отключить путем выпаивания с последующим установлением перемычки. При этом важно учитывать, что отключение термистора приводит к потере контроля температуры и увеличивает риск повреждения усилителя.
Диодные мосты и стабилитроны, которые формируют цепь защиты от перенапряжений, можно шунтировать резистором с номиналом, близким к замкнутому состоянию, либо аккуратно выпаять. Резисторы контроля тока и напряжения обычно находятся в сигнальных цепях; их замена на перемычки либо удаление снижает срабатывание защиты.
При шунтировании важно использовать проводники с минимальным сопротивлением и избегать нагрева компонентов во время пайки. После внесения изменений рекомендуется проверить цепи мультиметром на отсутствие коротких замыканий и убедиться в сохранении целостности питания и сигнальных линий.
Отключение защиты повышает риск повреждения устройства и нарушает гарантийные обязательства. Данные процедуры выполняются только при точном понимании схемы и соответствующих технических знаний.
Риски отключения защиты и тестирование усилителя после вмешательства
Отключение защитной схемы усилителя повышает риск повреждения устройства и акустических систем. Защита предотвращает перегрев, короткое замыкание и перегрузки, поэтому её деактивация требует строгого контроля.
Основные риски при отключении защиты:
- Перегрев выходных транзисторов из-за отсутствия тепловой защиты;
- Повреждение динамиков при коротком замыкании или превышении допустимой мощности;
- Скачки напряжения, которые могут вызвать выход из строя электронных компонентов;
- Усиление шумов и искажений, ухудшающих качество звука и сокращающих срок службы устройства.
После вмешательства необходимо провести комплексное тестирование усилителя:
- Проверить выходное напряжение и ток на всех каналах с помощью мультиметра и осциллографа, убедиться в отсутствии постоянного напряжения на выходе;
- Провести нагрузочный тест с помощью сопротивления, соответствующего номинальной мощности динамиков, в течение 15–30 минут для оценки стабильности работы и температуры;
- Измерить уровень искажений (THD) при разных уровнях громкости с помощью специализированного оборудования;
- Оценить работу усилителя под реальной нагрузкой – подключить акустику и прослушать тестовые сигналы, обращая внимание на появление треска, клиппинга и перегрева;
- Регулярно контролировать температуру радиаторов и корпуса во время работы.
Если выявлены отклонения – скачки напряжения, повышение температуры выше 70°C, или звук с искажениями – отключение защиты требует повторного пересмотра или установки внешних защитных модулей.
Вопрос-ответ:
Почему усилитель звука уходит в защиту и как это понять?
Усилитель может переходить в режим защиты из-за перегрузки, короткого замыкания, неправильного подключения колонок или внутреннего повреждения. Обычно это сопровождается отключением звука и миганием индикатора на панели. Проверка подключения и состояния колонок поможет определить источник проблемы.
Можно ли отключить защиту на усилителе без ремонта, чтобы временно использовать устройство?
В некоторых случаях защита отключается через специальную кнопку или комбинацию на панели, но такие действия могут привести к повреждению усилителя и колонок. Временное снятие защиты не рекомендуется, так как она служит для предотвращения серьёзных поломок.
Как правильно проверить и устранить причины срабатывания защиты на усилителе?
Первым делом стоит проверить все подключения колонок — убедиться, что нет обрывов, коротких замыканий и правильной полярности. Затем осмотреть провода и сами динамики на предмет повреждений. Если всё в порядке, следует проверить внутренние компоненты усилителя, например предохранители и транзисторы, а при необходимости обратиться к специалисту.
Какие действия помогут избежать срабатывания защиты усилителя в будущем?
Рекомендуется использовать колонки с подходящим сопротивлением и мощностью, не перегружать устройство, следить за качеством и состоянием проводов, а также избегать длительной работы на максимальной громкости. Также важно обеспечить правильное охлаждение усилителя, чтобы предотвратить перегрев.
В каких случаях отключение защиты на усилителе требует вмешательства специалиста?
Если защита срабатывает постоянно без видимых причин, или после отключения защиты появляются посторонние шумы, искажения или устройство греется сильнее обычного, стоит обратиться к профессиональному ремонту. Самостоятельные попытки исправить сложные поломки могут привести к серьёзным повреждениям.
Почему усилитель включается в защитный режим и как понять, что защита сработала?
Защитный режим активируется, когда усилитель обнаруживает проблемы, способные повредить его или подключённые колонки. Обычно это перегрев, короткое замыкание на выходах, слишком высокая нагрузка или нестабильное питание. Признаки включения защиты — выключение звука, индикатор защиты на корпусе или светодиод, мигающий определённым образом. В таком состоянии усилитель перестаёт работать до устранения причины, чтобы предотвратить повреждения.
Можно ли отключить защиту на усилителе, чтобы он продолжал работать при перегрузках или неисправностях?
Отключать защиту не рекомендуется, поскольку она служит для сохранения устройства и колонок. Однако некоторые модели усилителей позволяют вручную сбросить защитный режим после устранения проблемы. Если хочется полностью отключить защиту, это требует вмешательства в схему, что может привести к поломке и потере гарантии. Лучше разобраться с первопричиной срабатывания защиты — например, проверить соединения, заменить повреждённые кабели или снизить уровень громкости.
