При сборке самодельного повербанка важно правильно выбрать способ соединения аккумуляторов, чтобы получить требуемое напряжение и ёмкость, а также обеспечить безопасность устройства. На практике чаще всего используются литий-ионные аккумуляторы формата 18650, рабочее напряжение которых составляет около 3,7 В, а номинальная ёмкость – от 2000 до 3500 мА·ч.
Если необходимо повысить ёмкость повербанка, аккумуляторы соединяются параллельно. При этом напряжение остаётся неизменным, а ёмкость суммируется. Например, параллельное соединение четырёх аккумуляторов по 2600 мА·ч даст общую ёмкость примерно 10400 мА·ч при 3,7 В.
Для повышения выходного напряжения используется последовательное соединение. При соединении двух аккумуляторов последовательно напряжение возрастает до 7,4 В, но ёмкость остаётся на уровне одного элемента. Такой подход требует использования платы балансировки и повышенного контроля заряда, поскольку разбалансировка элементов может привести к перегреву и повреждению.
При комбинированном (смешанном) соединении можно добиться одновременно высокого напряжения и ёмкости. Например, две группы по три аккумулятора, соединённые параллельно, а затем объединённые в последовательную цепь, дадут 7,4 В и удвоенную ёмкость. В этом случае критично использовать BMS-плату с поддержкой соответствующей конфигурации и системой балансировки.
Перед монтажом обязательно проверь напряжение и внутреннее сопротивление всех аккумуляторов. Разница по напряжению между элементами в одной группе не должна превышать 0,05 В. Для пайки контактов рекомендуется использовать точечную сварку или никелевые полосы, так как перегрев может повредить внутреннюю структуру аккумулятора.
Как выбрать тип аккумуляторов для сборки повербанка
Li-ion 18650 предпочтительны из-за доступности, высокой плотности энергии и устойчивости к большим токам. Их проще разместить в корпусе из-за стандартной формы. Подходящие бренды: Panasonic NCR18650B, Samsung INR18650-35E, LG MJ1. Не стоит использовать элементы без маркировки и неизвестного происхождения – они часто имеют заниженную емкость и высокий внутренний сопротивление.
Li-Po аккумуляторы дают большую гибкость при проектировании корпуса, но хуже переносят глубокий разряд и требуют строгого соблюдения параметров заряда. Они чувствительнее к механическим повреждениям и перегреву. Работать с ними следует аккуратно, особенно в самодельных проектах.
Если планируется высокая нагрузка (зарядка планшетов, несколько устройств одновременно), выбирайте аккумуляторы с допустимым током разряда не ниже 5–10 А. Для простого повербанка на один выход USB достаточно элементов с током до 3 А.
При подборе учитываются не только емкость и ток, но и состояние аккумуляторов. Нельзя соединять элементы с разной степенью износа, емкостью или напряжением. Для повторного использования подойдут ячейки, проверенные на остаточную емкость не менее 80% от номинала и с внутренним сопротивлением до 100 мОм.
При сборке обязательно использовать контроллер заряда и балансировочные платы (особенно при последовательном соединении), чтобы избежать перезаряда и переразряда. Без этих компонентов сборка может быть опасной.
Схемы параллельного и последовательного соединения элементов
Выбор схемы соединения аккумуляторов напрямую влияет на напряжение и ёмкость сборки. При проектировании самодельного повербанка важно учитывать характеристики элементов и требуемые параметры выходного тока и напряжения.
- Напряжение: суммируется (например, три элемента 3,7 В дадут 11,1 В);
- Ёмкость: не изменяется (если каждый элемент имеет 2500 мА·ч, итоговая ёмкость – 2500 мА·ч);
- Необходимо использовать элементы с максимально близкими параметрами по напряжению и внутреннему сопротивлению;
- Обязателен балансир или BMS с функцией балансировки.
- Напряжение: сохраняется (например, три элемента 3,7 В дадут 3,7 В);
- Ёмкость: суммируется (три элемента по 2500 мА·ч дадут 7500 мА·ч);
- Перед соединением элементы должны быть заряжены до одинакового напряжения (например, 4,2 В);
- Желательно использовать элементы одного производителя и одной партии.
В самодельных повербанках чаще применяют параллельное соединение, если необходимо сохранить стандартное напряжение USB (через преобразователь 5 В) и увеличить ёмкость. Последовательное соединение используют при необходимости подачи более высокого напряжения или в составе многоярусных схем с преобразователями и контроллерами балансировки.

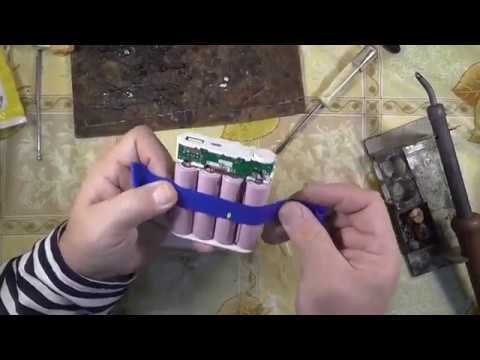

Расчет выходного напряжения и емкости при разных способах соединения
При последовательном соединении аккумуляторов напряжение суммируется, а емкость остается неизменной. Например, если соединить три элемента 18650 с параметрами 3,7 В и 2600 мА·ч последовательно, итоговое напряжение составит 11,1 В (3 × 3,7 В), а емкость останется 2600 мА·ч.
При параллельном соединении емкость суммируется, а напряжение остается равным напряжению одного элемента. Если объединить три таких же аккумулятора параллельно, на выходе получится 3,7 В при общей емкости 7800 мА·ч (3 × 2600 мА·ч).
Для самодельного повербанка, работающего через повышающий преобразователь до 5 В, удобнее использовать параллельное соединение. Оно обеспечивает стабильное напряжение, близкое к номиналу одного элемента, и увеличивает запас энергии без превышения допустимого порога для платы преобразования.
При комбинированной схеме (например, 2S2P) два блока по два аккумулятора соединяются последовательно, а внутри блока – параллельно. В этом случае выходное напряжение будет 7,4 В (2 × 3,7 В), а емкость – 5200 мА·ч (2 × 2600 мА·ч).
Для корректного расчета параметров важно учитывать реальное напряжение заряженного и разряженного элемента (максимум около 4,2 В, минимум – 3,0 В) и выбирать схему соединения в зависимости от требований преобразователя и объема потребляемой энергии.
Подключение платы защиты и балансировки аккумуляторов
Для сборки повербанка с использованием нескольких литий-ионных или литий-полимерных элементов необходимо установить плату защиты и балансировки (BMS). Она предотвращает переразряд, перезаряд и перегрузку по току, а также выравнивает напряжение между ячейками при заряде.
Выбор платы BMS зависит от конфигурации соединения аккумуляторов. Например, для последовательного соединения из четырёх элементов по 3,7 В требуется плата на 4S с рабочим напряжением до 16,8 В. При параллельном соединении достаточно платы 1S, рассчитанной на соответствующий суммарный ток.
Подключение к последовательной сборке: каждая ячейка подключается к отдельному контакту платы BMS. Общий минус всей сборки соединяется с «B-», выход на нагрузку – с «P+» и «P-», а зарядное устройство – также к этим же точкам. Дополнительные провода с маркировкой «B1», «B2» и т.д. подключаются к плюсам соответствующих ячеек. Нельзя перепутать порядок – это может вывести плату из строя.
Подключение к параллельной сборке: все положительные контакты аккумуляторов соединяются между собой, так же как и отрицательные. Плата 1S подключается к этим общим шинам: «B+» – к плюсу, «B-» – к минусу. Для параллельной сборки обязательно использовать элементы с одинаковой ёмкостью и внутренним сопротивлением.
Провода для подключения к BMS должны иметь сечение, соответствующее расчетному току. Например, при токе 5 А подойдут провода не менее 1 мм². Контакты следует припаивать аккуратно, исключая перегрев ячеек. После подключения рекомендуется проверить напряжение на каждой ячейке и убедиться в правильности распределения.
Нельзя подключать или отключать аккумуляторы от платы BMS при наличии напряжения на выходе – это может привести к сбоям в работе схемы защиты. При первой зарядке стоит контролировать температуру сборки и отслеживать ток заряда, чтобы убедиться в корректной работе платы.

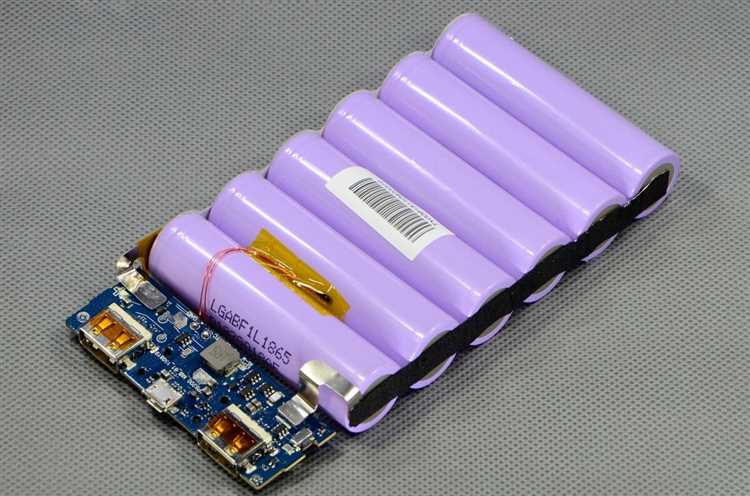

Особенности пайки и монтажа аккумуляторов в корпусе
При размещении аккумуляторов в корпусе следует обеспечить надёжную фиксацию каждого элемента с учётом возможного расширения при нагреве. Используют термостойкий двухсторонний скотч, пружинные держатели или пластиковые фиксаторы. Между элементами желательно предусмотреть зазор не менее 1 мм для вентиляции и исключения короткого замыкания при возможном вздутии одного из элементов.
Все соединения должны быть изолированы термоусадочной трубкой или каптоновым скотчем. При прокладке проводов важно исключить натяжение и трение о края корпуса. При использовании металлического корпуса обязательно изолировать его от контактов аккумуляторов.
Размещение платы защиты и других компонентов должно обеспечивать лёгкий доступ для обслуживания. Не допускается монтаж элементов вплотную к источникам тепла. При наличии вентиляционных отверстий их размещают вблизи контроллера заряда и выхода преобразователя, где тепловыделение наибольшее.

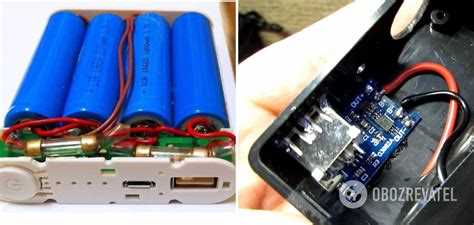

Проверка собранного блока питания на работоспособность
Далее проверяется функционирование платы защиты (BMS). Подключите нагрузку с током, близким к максимальному допустимому для блока, и замерьте напряжение под нагрузкой. Резкое падение напряжения или отключение питания указывает на срабатывание защиты из-за короткого замыкания, перегрузки или неправильного подключения.
Важно убедиться в работе балансировки аккумуляторов. Для этого измерьте напряжение каждого элемента отдельно через балансировочные контакты платы. Разница между элементами не должна превышать 0,05 В. При большем разбросе балансирующая схема требует проверки.
Проверка температуры при нагрузке необходима для исключения перегрева. Используйте бесконтактный термометр или сенсор для контроля нагрева элементов и платы. Температура выше 50 °C требует снижения нагрузки и анализа причины.
Последним этапом теста служит проверка времени работы повербанка под типовой нагрузкой. Зарядите аккумуляторы до полной емкости, подключите нагрузку с известным током и зафиксируйте время работы. Результат сопоставьте с расчетной емкостью элементов с учетом КПД системы.
Вопрос-ответ:
Как правильно выбрать аккумуляторы для самодельного повербанка?
При выборе аккумуляторов для повербанка важно учитывать несколько факторов. Во-первых, обратите внимание на тип аккумуляторов — для сборки чаще всего используются литий-ионные или литий-полимерные элементы. Они обеспечивают хорошую плотность энергии и имеют долговечность. Во-вторых, важно рассчитать необходимую емкость аккумуляторов в зависимости от того, сколько устройств вы планируете заряжать и какое их потребление энергии. Следует также учитывать напряжение аккумуляторов, чтобы они соответствовали номиналу платы управления.
Что нужно учесть при соединении аккумуляторов в самодельном повербанке?
При соединении аккумуляторов в самодельном повербанке необходимо учитывать два основных типа соединений: параллельное и последовательное. В параллельном соединении аккумуляторы объединяются одинаковыми плюсами и минусами, что позволяет увеличить общую емкость, но напряжение остается неизменным. В последовательном соединении аккумуляторы соединяются так, что их напряжения суммируются, однако общая емкость остается такой же, как у одного элемента. Важно, чтобы все аккумуляторы были одинаковыми по типу, емкости и состоянию заряда.
Как безопасно подключить BMS плату защиты при сборке повербанка?
Подключение BMS (Battery Management System) платы защиты важно для предотвращения перегрева, перезарядки и глубокого разряда аккумуляторов. Плата должна быть подключена к каждому аккумулятору через балансировочные контакты. Важно правильно соблюдать полярность при подключении, чтобы избежать короткого замыкания. Кроме того, следует убедиться, что BMS поддерживает характеристики вашего аккумулятора, такие как максимальный ток зарядки и разрядки, а также максимальное напряжение на каждом элементе.
Как рассчитать необходимое напряжение для сборки самодельного повербанка?
Для расчета напряжения важно понимать, что литий-ионные аккумуляторы обычно имеют номинальное напряжение 3.7 В. Если вы планируете использовать несколько аккумуляторов, то для повышения общего напряжения можно соединить их последовательно. Например, если вам нужно 5 В на выходе, для этого потребуется собрать последовательное соединение из 2 аккумуляторов (3.7 В * 2 = 7.4 В). Для стабилизации напряжения можно использовать понижающий преобразователь, который приведет его к нужному уровню.
Можно ли использовать аккумуляторы с разной емкостью в одном повербанке?
Использовать аккумуляторы с разной емкостью в одном повербанке не рекомендуется. Это связано с тем, что аккумуляторы с разной емкостью могут вести себя по-разному в процессе зарядки и разрядки, что может привести к их несбалансированности и повреждениям. Если использовать такие аккумуляторы, возможно, один из них будет быстро разряжаться или перегреваться, что в конечном итоге снизит эффективность устройства. Для достижения наилучших результатов лучше использовать аккумуляторы одинаковой емкости и состояния.
Как правильно соединять аккумуляторы в самодельном повербанке, чтобы избежать короткого замыкания?
Для безопасного соединения аккумуляторов важно учитывать несколько факторов. Во-первых, убедитесь, что используете аккумуляторы с одинаковыми характеристиками (напряжение, ёмкость, химический состав). Если аккумуляторы соединяются последовательно, напряжение увеличивается, а при параллельном соединении сохраняется одинаковое. Во-вторых, используйте защитные диоды, чтобы избежать обратного тока, который может привести к перегреву или повреждению батарей. Обязательно соблюдайте полярность при подключении проводов. Для надежности соединения используйте медные провода и качественные клеммы. Наконец, обязательно следите за балансировкой аккумуляторов, чтобы они разряжались и заряжались равномерно. Использование платы защиты поможет предотвратить перегрев и перезаряд аккумуляторов.
