Оптический мультиплексор – это устройство, объединяющее несколько оптических сигналов с разными длинами волн в одном волокне. Его применение позволяет существенно увеличить пропускную способность оптоволоконных линий связи без физического наращивания инфраструктуры. Один мультиплексор способен обработать до 160 каналов со скоростью передачи данных до 100 Гбит/с на канал, что делает технологию ключевой для магистральных сетей связи.
Основной принцип работы основан на технологии WDM (Wavelength Division Multiplexing), при которой каждый передаваемый сигнал модулируется на свою длину волны. Мультиплексор на передающей стороне объединяет сигналы, а демультиплексор на приёмной – разделяет их обратно. Для этого используются прецизионные оптические фильтры, дифракционные решётки или интерференционные методы.
При выборе оборудования следует учитывать параметры вставных потерь, изоляции каналов и спектральной плотности. Например, для плотного мультиплексирования (DWDM) критична точность контроля длины волны – допустимое отклонение не превышает ±0,05 нм. Низкие потери (менее 1 дБ) и высокая изоляция (более 30 дБ между соседними каналами) минимизируют перекрёстные помехи и обеспечивают стабильную передачу данных.
Оптические мультиплексоры могут быть пассивными и активными. Пассивные устройства не требуют питания и чаще используются в системах CWDM (Coarse WDM), где требования к точности и плотности каналов ниже. Активные мультиплексоры применяются в DWDM-системах и позволяют динамически управлять спектральными каналами, использовать оптические усилители и выполнять мониторинг в реальном времени.

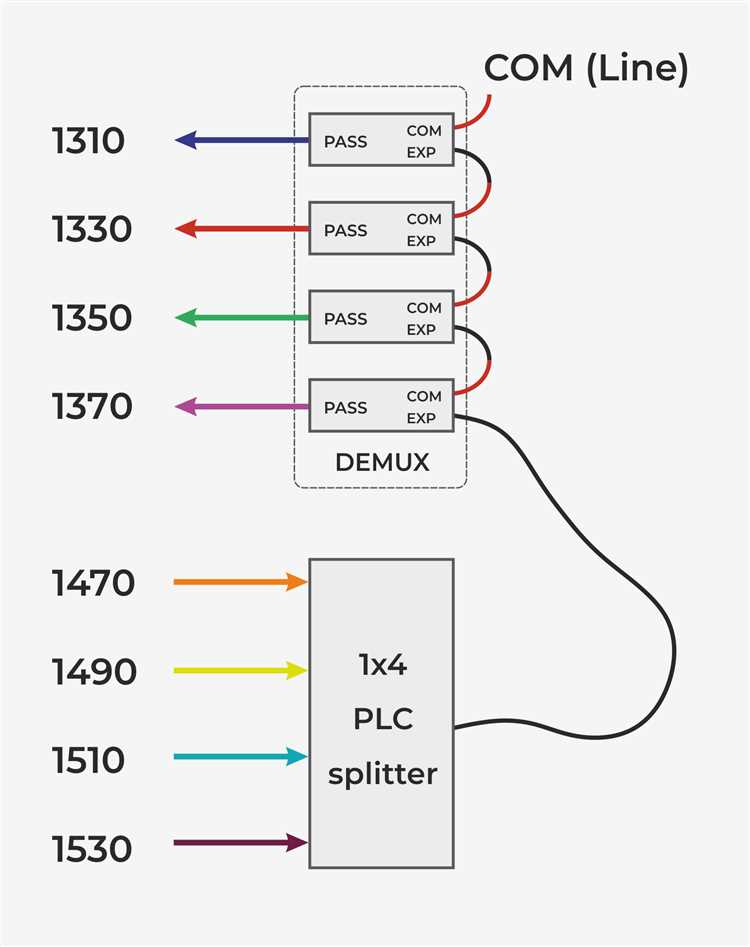

Назначение оптического мультиплексора в телекоммуникационных сетях
Оптический мультиплексор используется для объединения нескольких независимых оптических сигналов, передаваемых по разным длинам волн, в один световой поток. Это позволяет эффективно использовать пропускную способность одного волоконно-оптического канала без физического увеличения числа волокон.
В телекоммуникационных системах он решает несколько ключевых задач:
- Оптимизация использования существующей оптической инфраструктуры без прокладки новых линий.
- Увеличение пропускной способности магистральных и региональных каналов передачи данных.
- Обеспечение масштабируемости сети без модернизации физических компонентов.
- Разделение трафика по типу (интернет, голос, видеосигналы) с одновременной передачей по одному волокну.
Мультиплексоры особенно эффективны в DWDM-системах, где используется спектральное уплотнение с шагом между длинами волн от 0,8 до 0,4 нм. Это позволяет передавать десятки и сотни каналов по одному оптическому волокну с суммарной скоростью в несколько Тбит/с.
При построении отказоустойчивых сетей мультиплексоры применяются в связке с оптическими коммутаторами и регенераторами. Это обеспечивает автоматическое резервирование трафика и восстановление маршрутов при сбоях.
Рекомендуется использовать оптические мультиплексоры в сетях со скоростью от 10 Гбит/с, особенно при интеграции с технологиями SDH, OTN и Ethernet. Эффективность возрастает при централизованном управлении и мониторинге параметров каналов в режиме реального времени.
Разделение каналов по длине волны: как работает WDM
WDM (Wavelength Division Multiplexing) – технология, при которой в одном оптоволокне одновременно передаётся несколько каналов данных, каждый из которых использует уникальную длину волны. Это позволяет многократно увеличить пропускную способность линии без прокладки дополнительных волокон.
Каждый канал формируется лазером, настроенным на строго определённую длину волны, например, 1530 нм, 1531.2 нм, 1532.4 нм и т.д. В Dense WDM (DWDM) минимальный шаг между длинами волн составляет 0.8 нм или даже 0.4 нм, что позволяет передавать до 80 и более каналов в одном волокне. Coarse WDM (CWDM) использует более широкий шаг – 20 нм, обеспечивая до 18 каналов в диапазоне от 1270 до 1610 нм.
Мультиплексор WDM объединяет сигналы с разных источников, пропуская их через узкополосные фильтры или решётки Брэгга, на выходе формируя один оптический поток. Демультиплексор на приёмной стороне выполняет обратную операцию – разделяет совмещённый сигнал по длинам волн, направляя каждый канал к соответствующему приёмнику.
Для минимизации потерь используются апериодические фильтры, обеспечивающие высокую селективность и подавление перекрёстных помех не менее 30 дБ. В DWDM-системах необходимо также точно контролировать температуру лазеров, так как отклонение даже на 0.1 нм может привести к наложению каналов.
Эффективное применение WDM требует согласования спектров источников и приёмников, а также использования усилителей типа EDFA (Erbium-Doped Fiber Amplifier), работающих в C- или L-диапазоне. Это позволяет компенсировать затухание сигнала и сохранять качество передачи на расстояниях свыше 1000 км без регенерации.

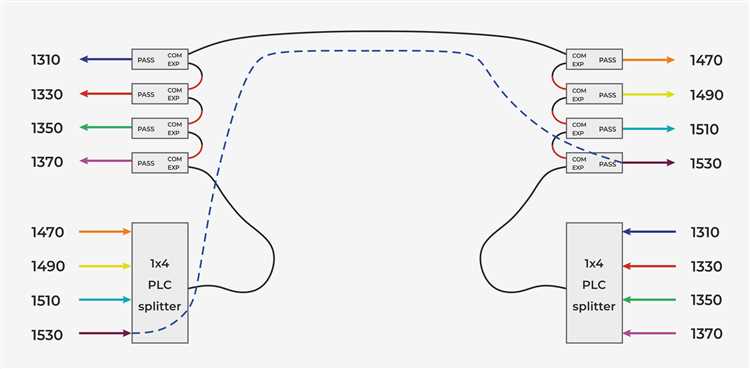

Типы оптических мультиплексоров: AWG, FBG и другие
AWG (Arrayed Waveguide Grating) – планарное устройство, использующее интерференцию в волноводах для разделения длин волн. Характеризуется высокой спектральной плотностью каналов (до 100 ГГц и меньше), низкими потерями (<6 дБ) и возможностью работы в температурном диапазоне -5...+70°C. Применяется в DWDM-системах с числом каналов более 40. Рекомендуется для сетей с высокой нагрузкой и плотной упаковкой каналов.
FBG (Fiber Bragg Grating) основан на отражении определённых длин волн решёткой в сердцевине волокна. Эффективен для фильтрации и селективного мультиплексирования, но имеет ограниченное число каналов (обычно до 8). Преимущество – компактность и устойчивость к вибрациям. Используется в системах с малыми требованиями к масштабируемости и в рефлектометрии.
Thin-Film Filters (TFF) – дискретные устройства на основе многослойных интерференционных фильтров. Обеспечивают точное разделение каналов с изоляцией до 30–40 дБ и потерями порядка 1 дБ. Подходят для CWDM и DWDM-сетей с фиксированной конфигурацией. Уязвимы к температурным колебаниям.
Interleaver – пассивный элемент, разделяющий или объединяющий каналы с шагом 25 ГГц, 50 ГГц или 100 ГГц. Используется для оптимизации плотности каналов в существующих системах. Часто комбинируется с AWG для увеличения пропускной способности без полной замены оборудования.
PLC (Planar Lightwave Circuit) – интегральный мультиплексор с фиксированной конфигурацией каналов. Обеспечивает хорошую повторяемость параметров и малые размеры. Эффективен в массовом производстве. Рекомендуется для компактных решений с невысокими требованиями к гибкости.
Устройство оптического мультиплексора и его основные компоненты
Оптический мультиплексор состоит из набора элементов, каждый из которых выполняет конкретную функцию по объединению, разделению или управлению оптическими сигналами. Конструкция зависит от типа устройства (CWDM, DWDM), полосы пропускания и числа каналов.
- Мультиплексирующий модуль (MUX): объединяет несколько оптических каналов с разными длинами волн в один оптоволоконный поток. В основе – дифракционные решетки, фильтры или интерференционные устройства.
- Демультиплексирующий модуль (DEMUX): выполняет обратную функцию – разделяет совмещённые сигналы на отдельные длины волн. Реализуется по схожей схеме, но с направлением сигнала в противоположную сторону.
- AWG (Arrayed Waveguide Grating): используется в DWDM-системах. Позволяет точно разделять или объединять до 40–96 каналов с шагом 100 или 50 ГГц. Подходит для плотных сетей с высокой пропускной способностью.
- Оптические фильтры: используются для выделения или блокировки определённых длин волн. Примеры – thin-film filters (TFF) и Fabry–Pérot фильтры.
- Оптические разветвители и коммутаторы: обеспечивают маршрутизацию сигналов между портами, включая управление резервированием и балансировкой нагрузки.
- Оптические соединители и адаптеры: обеспечивают точное совмещение волокон при минимальных потерях мощности. Применяются SC, LC, FC типы, в зависимости от стандарта оборудования.
- Корпус с термостабилизацией: обеспечивает стабильную работу фильтров и решёток при температурных колебаниях. Особенно важно для DWDM-модулей.
При проектировании учитываются оптические потери (в дБ), допустимая дисперсия, чувствительность приёмников и тип волокна (G.652, G.655). Рекомендуется применять предварительную компенсацию дисперсии и усиление сигналов EDFA при длине трассы более 80 км.
Передача сигнала: как мультиплексор взаимодействует с источниками и приёмниками
Оптический мультиплексор получает сигналы от нескольких передающих модулей, каждый из которых работает на отдельной длине волны в пределах допустимого диапазона, например 1260–1625 нм для стандартов CWDM и DWDM. Источники сигнала – чаще всего лазеры с точной стабилизацией частоты – подключаются к входам мультиплексора через волоконно-оптические порты с разъёмами SC, LC или MU. При этом критична синхронизация длины волны: даже минимальный дрейф может вызвать межканальные помехи.
На входе мультиплексора используется диэлектрическая решётка или каскад фильтров на основе тонкоплёночной технологии, позволяющих объединять сигналы с различными длинами волн в один волоконно-оптический канал. Потери при объединении зависят от точности изготовления фильтров и качества оптических соединений. Оптимальный уровень вставных потерь – не более 1 дБ на порт.
На приёмной стороне применяется демультиплексор, структура которого зеркальна мультиплексору. Он разделяет объединённый поток обратно на отдельные длины волн, направляя их на приёмные фотодетекторы. Для устойчивой работы критично согласование с полосой пропускания приёмников и стабильность длины волны передатчиков. Демодуляция происходит после разделения, при этом фазовый и амплитудный шум могут искажать сигнал, поэтому часто используют усилители типа EDFA до и после передачи.
При проектировании системы необходимо учитывать дисперсию в оптическом волокне, особенно на дальних участках – компенсация может выполняться с помощью дисперсионно-компенсирующих модулей. Также важно обеспечить соответствие стандарту ITU-T G.694.1 или G.694.2, чтобы избежать несовместимости компонентов при передаче сигнала между оборудованием разных производителей.
Подключение и конфигурация мультиплексора в оптоволоконной линии
Для интеграции оптического мультиплексора в линию необходимо обеспечить точное согласование типов волокон и разъемов. В большинстве случаев применяются стандарты SC/APC или LC/UPC для минимизации потерь на стыках. Перед подключением проверяют качество коннекторов и отсутствие загрязнений, используя видеомикроскоп или оптический рефлектометр.
Монтаж начинается с физического соединения входных волокон с мультиплексором, где каждое волокно должно соответствовать определенной длине волны. Для обеспечения правильной работы важно соблюдать порядок каналов согласно документации оборудования. Неправильное расположение приводит к смешению сигналов и ухудшению характеристик линии.
После физического подключения проводится настройка параметров мультиплексора через интерфейс управления. Необходимо задать рабочие длины волн с точностью не менее ±0,1 нм и установить уровни мощности для каждого канала. Рекомендуется использовать программное обеспечение с поддержкой протокола SNMP для мониторинга и динамической регулировки.
Проверка качества мультиплексирования осуществляется с помощью спектрального анализатора, который измеряет распределение мощности по каналам. Значения потерь не должны превышать 1,5 дБ на канал, а уровень интерканального перекрытия должен оставаться ниже -30 дБ. При превышении этих параметров требуется корректировка выравнивания и перенастройка фильтров.
Для повышения надежности систему оборудуют резервными линиями и автоматическими переключателями. Конфигурация мультиплексора допускает установку алгоритмов аварийного отключения или переключения на резервный канал при обнаружении падения сигнала. Такой подход обеспечивает устойчивость передачи в сложных условиях эксплуатации.
Роль мультиплексора в повышении пропускной способности магистральных каналов
Оптический мультиплексор объединяет несколько сигналов с разными длинами волн в один волоконно-оптический канал, что существенно увеличивает общую пропускную способность линии связи без необходимости прокладки дополнительного волокна. Например, использование WDM-мультиплексоров позволяет одновременно передавать десятки и сотни потоков данных по одному волокну, увеличивая емкость канала в разы.
Современные технологии Dense Wavelength Division Multiplexing (DWDM) обеспечивают плотность каналов до 80 и более, что при типичной скорости 100 Гбит/с на канал даёт суммарную пропускную способность свыше 8 Тбит/с на одном магистральном участке. Это снижает капитальные и эксплуатационные затраты операторов за счёт эффективного использования существующей инфраструктуры.
Для достижения максимальной производительности важно правильно подобрать мультиплексор с минимальными потерями вставки и высокой изоляцией между каналами, что уменьшает интерференцию и искажения сигнала. Оптимизация спектрального размещения длин волн снижает перекрытия и способствует устойчивой работе канала при высокой плотности мультиплексирования.
Рекомендуется интеграция мультиплексоров с усилителями оптического сигнала и системами мониторинга, что обеспечивает стабильность передачи на больших расстояниях и позволяет оперативно выявлять и устранять ухудшения качества. Также эффективным является использование мультиплексоров с возможностью динамического переключения каналов (ROADM), что повышает гибкость управления трафиком и адаптацию к изменяющимся нагрузкам сети.
Таким образом, внедрение оптических мультиплексоров является ключевым фактором увеличения пропускной способности магистральных каналов, позволяя операторам масштабировать сети без значительных физических изменений инфраструктуры.
Типичные ошибки при использовании оптического мультиплексора и способы их устранения
Неправильная подгонка волновых длин. Использование каналов с несоответствующими длинами волн приводит к увеличению интерференционных потерь и искажению сигнала. Рекомендуется строго соблюдать спецификации производителя и применять лазеры с точностью ±0,1 нм для стабильной работы мультиплексора.
Несоблюдение требований к поляризации. Изменения состояния поляризации в волокне вызывают дополнительное затухание. Для минимизации эффекта используют поляризационно-независимые мультиплексоры или компенсаторы поляризации на входах.
Загрязнение оптических разъемов. Пыль и грязь на коннекторах вызывают рассеяние и отражения, что ухудшает качество передачи. Обязательно проводить чистку специальными салфетками и использовать защитные крышки при монтаже и техническом обслуживании.
Несоответствие уровней оптической мощности. Перегрузка входа мультиплексора выше 10 dBm ведет к нелинейным искажениям, а недостаточная мощность вызывает ухудшение отношения сигнал/шум. Оптимальный диапазон мощности – 0…7 dBm с применением аттенюаторов при необходимости.
Неправильное соединение волокон с различными параметрами. Соединение одно- и многомодовых волокон приводит к высоким потерям и рефлексиям. Используйте только совместимые типы волокон и проверяйте параметры до монтажа.
Отсутствие регулярного мониторинга параметров. Без контроля уровня сигнала и спектрального распределения можно пропустить деградацию каналов. Для оперативного обнаружения сбоев применяют оптические анализаторы мощности и спектра с автоматическим логированием.
Устранение перечисленных ошибок существенно повышает стабильность и качество работы оптических мультиплексоров, минимизируя необходимость в дорогостоящем ремонте и снижая потери сигнала.
Вопрос-ответ:
Что такое оптический мультиплексор и для чего он применяется?
Оптический мультиплексор — это устройство, которое объединяет несколько оптических сигналов с разными длинами волн в один общий канал. Это позволяет передавать большое количество информации по одной оптической линии, значительно увеличивая пропускную способность сети связи.
Как именно работает принцип объединения сигналов в оптическом мультиплексоре?
Принцип работы оптического мультиплексора основан на использовании разных длин волн света. Каждый сигнал передается на своей уникальной длине волны, а устройство собирает их вместе, направляя в общий волоконно-оптический кабель. Позже на приемном конце эти сигналы разделяются на отдельные длины волн для дальнейшей обработки.
Какие технологии используются в современных оптических мультиплексорах для повышения качества передачи?
В современных устройствах применяются такие технологии, как фильтрация с помощью тонких пленок, волноводные решетки и планарные световодные схемы. Эти методы обеспечивают точное разделение и объединение длин волн, уменьшая потери сигнала и минимизируя помехи между каналами.
В каких областях чаще всего применяются оптические мультиплексоры и почему?
Оптические мультиплексоры широко используются в телекоммуникационных сетях, в частности, в магистральных и региональных линиях связи. Благодаря способности передавать множество каналов одновременно, они позволяют операторам эффективно использовать существующую инфраструктуру, расширяя возможности сетей без значительных затрат на новые кабели.
