Относительная диэлектрическая проницаемость среды показывает во сколько раз

Относительная диэлектрическая проницаемость (ε_r) – это безразмерная величина, показывающая, во сколько раз электрическая емкость конденсатора с диэлектриком превышает емкость такого же конденсатора в вакууме. Она отражает способность материала уменьшать электрическое поле внутри себя и напрямую зависит от его поляризуемости.

Для определения ε_r на практике чаще всего используется метод измерения емкости плоского конденсатора с исследуемым материалом в качестве диэлектрика. Сначала фиксируют емкость C₀ при отсутствии вставки (вакуум или воздух), затем измеряют емкость C при помещении материала между обкладками. Относительная проницаемость вычисляется по формуле: ε_r = C / C₀.

При лабораторных измерениях необходимо строго соблюдать геометрию обкладок, обеспечить плотное прилегание образца и учитывать возможное влияние остаточной влажности. Для точных расчетов также используется поправка на краевые эффекты, особенно в случае тонких или неоднородных материалов.

Альтернативный способ оценки ε_r – через определение скорости распространения электромагнитной волны в среде. Поскольку ε_r обратно пропорциональна квадрату относительной скорости света в веществе, можно использовать выражение ε_r = (c / v)², где c – скорость света в вакууме, v – в материале. Этот метод применим для диэлектриков в высокочастотном диапазоне, включая радиочастотные и СВЧ-измерения.

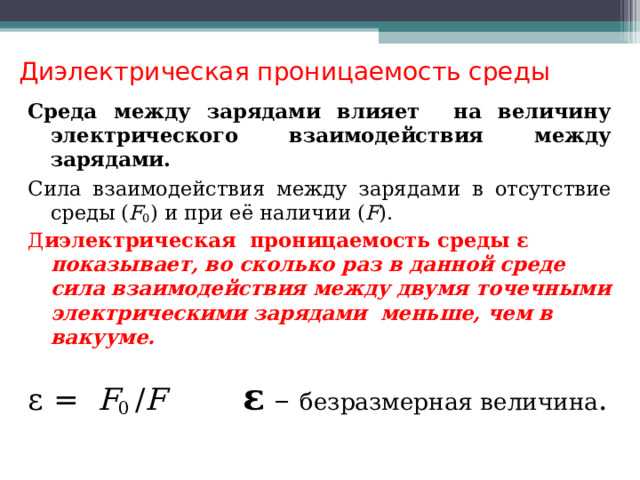

Что показывает относительная диэлектрическая проницаемость и как её интерпретировать

Относительная диэлектрическая проницаемость (ε_r) показывает, во сколько раз ёмкость конденсатора с данным диэлектриком больше ёмкости такого же конденсатора в вакууме. Этот параметр характеризует способность вещества поляризоваться в электрическом поле и тем самым снижать его напряжённость.

Значение ε_r всегда больше единицы. Для вакуума оно принято равным 1, для воздуха – около 1,0006. У воды при 20 °C – около 80, у тефлона – около 2,1, у керамик на основе титата бария – от 1000 и выше. Чем выше значение ε_r, тем сильнее вещество экранирует внутреннее электрическое поле.

Интерпретация значения зависит от контекста. Для проектирования конденсаторов высокая ε_r позволяет уменьшить габариты при сохранении ёмкости. В радиоэлектронике важно учитывать частотную зависимость ε_r, так как при росте частоты проницаемость может снижаться. В численном моделировании распределения полей ε_r определяет граничные условия и влияет на точность расчётов.

При выборе материалов необходимо учитывать не только величину ε_r, но и её стабильность при изменении температуры, влажности и частоты. Это особенно важно для точной измерительной аппаратуры и СВЧ-устройств. Для полимеров, например, характерна зависимость ε_r от содержания воды, что может привести к нестабильной работе схем.

Практически, если материал имеет ε_r = 4, это означает, что электрическое поле в нём в 4 раза слабее, чем в вакууме при тех же условиях. Это позволяет уменьшить напряжённость поля и снизить энергию, запасённую в системе, что важно при расчётах изоляции и экранирования.

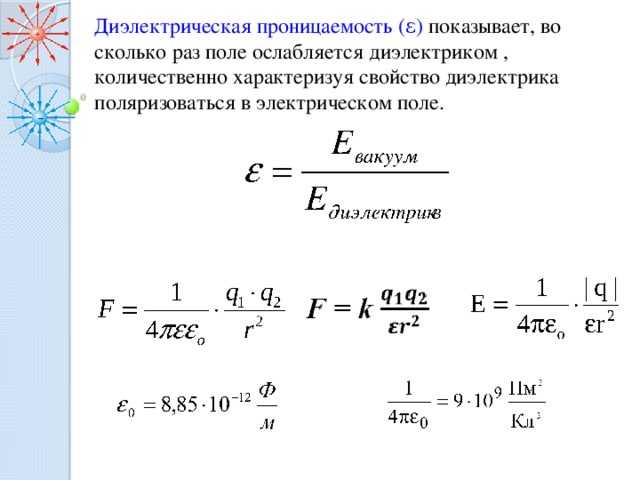

Формула расчёта относительной диэлектрической проницаемости и единицы измерения

Относительная диэлектрическая проницаемость обозначается как ε_r и рассчитывается по формуле:

ε_r = ε / ε₀

Здесь ε – абсолютная диэлектрическая проницаемость вещества, выражается в фарадах на метр (Ф/м), а ε₀ – диэлектрическая постоянная вакуума, значение которой составляет примерно 8,854187817 × 10⁻¹² Ф/м.

Так как в формуле происходит деление двух одинаковых физических величин с одинаковыми единицами измерения, результат ε_r не имеет размерности. Это безразмерная величина.

Для расчётов достаточно знать значение абсолютной проницаемости материала. Например, если ε = 2,656 × 10⁻¹¹ Ф/м, то относительная проницаемость будет:

ε_r = (2,656 × 10⁻¹¹) / (8,854 × 10⁻¹²) ≈ 3

Такой результат означает, что материал увеличивает ёмкость конденсатора примерно в три раза по сравнению с вакуумом.

Лабораторные методы измерения относительной диэлектрической проницаемости

Для точного определения относительной диэлектрической проницаемости используются несколько лабораторных методик, основанных на измерении ёмкости, резонансной частоты или характеристик прохождения электромагнитных волн. Выбор метода зависит от диапазона частот, агрегатного состояния материала и требуемой точности.

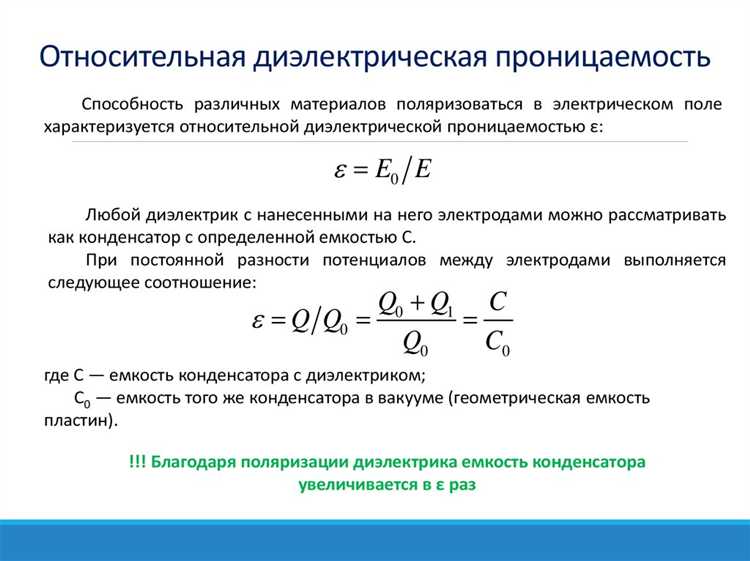

Один из самых распространённых методов – измерение ёмкости плоского конденсатора с исследуемым образцом. Предварительно определяют ёмкость конденсатора без образца, затем – с образцом, помещённым между обкладками. Относительная диэлектрическая проницаемость рассчитывается по формуле:

где C – измеренная ёмкость с образцом, C₀ – ёмкость без него. Для повышения точности рекомендуется использовать металлические обкладки с хорошо контролируемым зазором и электрометрический мост.

Для измерений на высоких частотах применяют метод резонансного контура. В контур включают резонатор с образцом, затем фиксируют изменение резонансной частоты. На основе сдвига частоты рассчитывается ε_r с учётом геометрии системы и параметров резонатора.

В микроволновом диапазоне применяется метод волноводов и коаксиальных линий. Измеряются коэффициенты отражения и прохождения через образец, что позволяет определить комплексную диэлектрическую проницаемость. Для расчётов используется анализ параметров S₁₁ и S₂₁ с применением соответствующих моделей материалов.

Для жидкостей и порошков часто используется методика с применением коаксиальных ячеек. Образец заливается или засыпается в ячейку, подключённую к векторному анализатору. Метод позволяет определять как действительную, так и мнимую части ε_r.

Во всех методах важна калибровка приборов, температурный контроль и устранение паразитных ёмкостей. При измерении неоднородных или анизотропных материалов необходимо учитывать ориентацию образца и его геометрию.

Особенности измерения проницаемости в твёрдых, жидких и газообразных средах

Измерение относительной диэлектрической проницаемости требует учёта агрегатного состояния вещества, поскольку от него зависят методика, тип используемой ячейки и способы исключения паразитных влияний.

• Твёрдые материалы: чаще всего применяются метод плоского конденсатора и резонансный метод. Образец вырезается в виде пластины, помещается между плоскими электродами. Для обеспечения надёжного контакта важно, чтобы поверхность образца была ровной, а толщина – известной с высокой точностью. Существенное значение имеет температурная стабильность, поскольку даже незначительное расширение материала может повлиять на ёмкость измерительной ячейки.
• Жидкости: измерения проводят в герметичных кюветах с электродами, устойчивыми к агрессивным средам. Давление и температура должны контролироваться, особенно для низкокипящих жидкостей. При перемешивании может возникать поляризация электродов, что требует использования переменного тока с частотой выше 1 кГц. Перед измерением важно удалить растворённые газы, особенно CO₂, так как он может изменить диэлектрические свойства.
• Газы: для повышения точности измерения диэлектрической проницаемости газов используется метод резонансной камеры с возможностью регулировки давления. При атмосферном давлении проницаемость многих газов близка к единице, поэтому измерения проводят при повышенном давлении (до 10 атм) для увеличения чувствительности метода. Камера должна быть герметичной, с системой контроля температуры и давления. Значительное влияние оказывают чистота газа и отсутствие влаги, поэтому предварительная сушка и фильтрация обязательны.

Для всех типов сред необходимо учитывать влияние частоты измерительного сигнала. В низкочастотном диапазоне (до десятков кГц) преобладают эффекты проводимости и поляризации, в высокочастотном (МГц и выше) – возможны резонансные и дипольные явления, что важно при интерпретации результатов.

Как температура и частота сигнала влияют на проницаемость

Относительная диэлектрическая проницаемость материала зависит от температуры, поскольку тепловое движение молекул влияет на поляризацию. При повышении температуры увеличивается амплитуда тепловых колебаний, что может снижать способность дипольных молекул выстраиваться вдоль электрического поля. В диапазоне комнатных температур у большинства жидких и твердых диэлектриков наблюдается снижение проницаемости с ростом температуры. Например, у воды ε_r падает с ~80 при 20 °C до ~55 при 100 °C.

При очень низких температурах возможна стабилизация ориентационной поляризации, особенно в кристаллических веществах. Однако при температурах, близких к точке стеклования или фазового перехода, свойства среды могут изменяться скачкообразно, что важно учитывать при проведении измерений.

Частота приложенного сигнала также оказывает заметное влияние. При низких частотах (до нескольких кГц) все механизмы поляризации успевают реагировать, и проницаемость близка к максимальной. По мере роста частоты определённые типы поляризации – сначала дипольная, затем ионизционная – перестают вносить вклад, так как не успевают следовать за полем. В результате ε_r уменьшается. Например, у дистиллированной воды при 1 МГц проницаемость около 78, а при 10 ГГц – уже менее 5.

Для точных измерений важно учитывать, что значение проницаемости должно сопровождаться указанием как температуры, так и частоты. Пренебрежение этими параметрами приводит к существенным погрешностям при моделировании, особенно в ВЧ- и СВЧ-диапазонах. В приборах для прецизионных измерений используются термостабилизированные камеры и генераторы с регулируемой частотой, что позволяет получать достоверные результаты при разных условиях.

Применение относительной проницаемости в расчётах ёмкости конденсаторов

Относительная диэлектрическая проницаемость (ε_r) влияет на величину электрической ёмкости конденсаторов через изменение электростатического поля внутри диэлектрика. Формула для ёмкости плоского конденсатора: C = ε₀ · ε_r · (S / d), где ε₀ – электрическая постоянная, S – площадь обкладок, d – расстояние между ними.

При выборе диэлектрика с большей ε_r ёмкость увеличивается пропорционально этому коэффициенту. Это позволяет создавать конденсаторы с меньшими габаритами при заданной ёмкости. Для расчёта ёмкости важно учитывать изменение ε_r с частотой и температурой, так как эти параметры влияют на диэлектрические свойства материала и, следовательно, на стабильность ёмкости.

Для точного проектирования конденсаторов в высокочастотных цепях рекомендуют использовать данные ε_r, измеренные на рабочей частоте. При экстремальных температурах учитывают температурный коэффициент ε_r, чтобы предотвратить значительные отклонения ёмкости.

В многослойных и сложных конструкциях применяется расчёт эффективной относительной проницаемости, который учитывает вклад каждого слоя. Это важно для конденсаторов с несколькими диэлектрическими пленками или композитными материалами.

Таким образом, относительная диэлектрическая проницаемость служит ключевым параметром для точного определения ёмкости и обеспечения необходимой стабильности параметров конденсаторов в различных условиях эксплуатации.

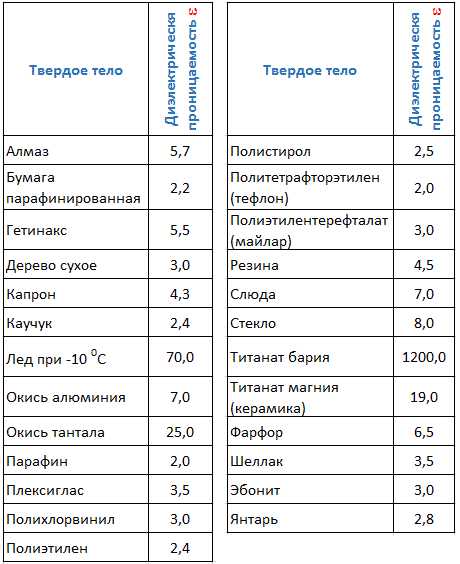

Как определить проницаемость материала по справочным таблицам и экспериментальным данным

Относительная диэлектрическая проницаемость (ε_r) конкретного материала можно найти в специализированных справочниках и базах данных, где приводятся измеренные значения для различных веществ при стандартных условиях. Обычно в таких источниках указывают диапазон ε_r с учётом температуры и частоты, что важно для точного выбора.

При использовании справочных таблиц необходимо учитывать параметры измерения, указанные в источнике: частоту электромагнитного поля и температуру среды. Например, для полистирола при частоте 1 МГц и температуре 25 °C значение ε_r составляет примерно 2,6. Для керамических материалов эти значения могут варьироваться в широких пределах, поэтому следует ориентироваться на условия, максимально приближённые к рабочим.

Экспериментальные данные получают с помощью методов импедансной спектроскопии, резонансных камер или измерения ёмкости конденсаторов с образцом диэлектрика. Результаты таких измерений корректируют с учётом геометрии образца и влияния внешних факторов. Для повышения точности рекомендуется проводить калибровку приборов на эталонных материалах с известными значениями ε_r.

При сравнении экспериментальных данных со справочными значениями обращают внимание на расхождения, которые могут возникать из-за различий в чистоте, структуре и влажности материала. В таких случаях точное определение проницаемости требует повторных измерений и анализа причин отклонений.

Вопрос-ответ:

Что такое относительная диэлектрическая проницаемость и как она определяется?

Относительная диэлектрическая проницаемость — это величина, показывающая, во сколько раз электрическая ёмкость конденсатора с диэлектриком превышает ёмкость такого же конденсатора с вакуумом. Она определяется как отношение абсолютной диэлектрической проницаемости материала к проницаемости вакуума. Практически её измеряют, сравнивая изменение ёмкости конденсатора при замене диэлектрика, либо рассчитывают по экспериментальным данным с помощью специализированных приборов.

Какие методы применяются для измерения относительной диэлектрической проницаемости материалов?

Существуют разные способы измерения этой величины. Наиболее распространённый — использование ёмкостного метода, когда измеряется ёмкость конденсатора с образцом материала в качестве диэлектрика, а затем сравнивается с ёмкостью без него. Также применяются методы на основе импедансного анализа, когда изучается реакция материала на переменное электрическое поле в широком диапазоне частот. Для твёрдых, жидких и газообразных сред могут использоваться специальные камеры и сенсоры для повышения точности. Каждый метод требует учёта температуры, влажности и частоты сигнала.

Как влияет температура и частота электрического сигнала на измеряемое значение проницаемости?

Температура изменяет структуру и подвижность молекул в диэлектрике, что отражается на значении проницаемости. При повышении температуры чаще всего наблюдается снижение относительной диэлектрической проницаемости, особенно в твёрдых материалах, из-за усиления тепловых колебаний. Частота сигнала также играет роль: при низких частотах диполи в веществе успевают ориентироваться по полю, что даёт более высокие значения проницаемости. С ростом частоты ориентация диполей затрудняется, и проницаемость уменьшается. Этот эффект проявляется особенно в полярных материалах.

Можно ли определить проницаемость материала по справочным таблицам без экспериментов?

Справочные таблицы дают ориентировочные значения относительной диэлектрической проницаемости для широкого круга материалов при стандартных условиях. Для типовых веществ и стандартных температур они подходят для предварительных расчётов. Однако реальные условия, состав, качество образца и частота измерения влияют на результат. Поэтому для точного определения лучше использовать экспериментальные данные или сочетать справочные значения с измерениями, если требуется высокая точность.

Какие единицы измерения используются для относительной диэлектрической проницаемости и как она связана с другими электрическими характеристиками материала?

Относительная диэлектрическая проницаемость — безразмерная величина, то есть не имеет единиц измерения. Она показывает, насколько сильнее материал поляризуется под воздействием электрического поля по сравнению с вакуумом. Связана с диэлектрической постоянной материала, а также влияет на ёмкость и проводимость в электрических цепях. Влияние проницаемости учитывается при расчётах ёмкости конденсаторов, напряжённости поля в диэлектриках и при проектировании электрических устройств.

Что такое относительная диэлектрическая проницаемость и как она определяется экспериментально?

Относительная диэлектрическая проницаемость — это безразмерная величина, показывающая, во сколько раз способность материала удерживать электрическое поле выше, чем у вакуума. Экспериментально она определяется путем измерения емкости конденсатора с исследуемым диэлектриком и без него. Для этого сначала измеряют емкость пустого конденсатора (с воздухом или вакуумом между обкладками), затем заполняют его материалом и снова измеряют емкость. Отношение второй емкости к первой и будет значением относительной диэлектрической проницаемости. Также применяют методы, основанные на исследовании отражения и прохождения электромагнитных волн через образец материала.

Как на величину относительной диэлектрической проницаемости влияют частота и температура?

Значение относительной диэлектрической проницаемости меняется с изменением частоты переменного электрического поля и температуры среды. При увеличении частоты молекулярные диполи и другие заряженные структуры в материале успевают ориентироваться в поле не полностью, что ведет к снижению проницаемости. При низких частотах проницаемость обычно выше, так как ориентация диполей происходит более полно. Температура влияет на подвижность молекул и полярных групп: повышение температуры часто приводит к уменьшению проницаемости из-за увеличения теплового движения, разрушающего ориентацию диполей. Однако для некоторых материалов возможны обратные эффекты, связанные с фазовыми переходами или изменением структуры.
