Датчик давления масла на автомобиле ГАЗ 2705 расположен на блоке цилиндров двигателя, ближе к задней части, со стороны щита моторного отсека. Его резьбовое соединение вкручено непосредственно в масляную магистраль, обеспечивая прямой контакт с рабочей средой для точного контроля давления масла в системе смазки.
На бензиновых двигателях семейства ЗМЗ-402 датчик устанавливается справа, чуть ниже линии головки блока. На дизельных модификациях (например, ГАЗ-2705 с двигателем ГАЗ-560 или Cummins ISF) расположение может отличаться, но всегда привязано к основному масляному каналу. При визуальном осмотре он выглядит как небольшой цилиндр с электрическим разъёмом или проводом, подходящим к его контакту.
Для доступа к датчику требуется снять воздушный фильтр или другие элементы, ограничивающие обзор моторного отсека. Рекомендуется использовать свечной ключ или накидной ключ подходящего размера – обычно 21 или 24 мм. Перед снятием следует отсоединить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже электрического контакта.
Важно учитывать, что при выходе датчика из строя на приборной панели загорается сигнальная лампа низкого давления масла. Игнорирование этой индикации может привести к повреждению двигателя. При подозрении на неисправность необходимо проверить не только сам датчик, но и состояние проводки и контактной группы.
При установке нового датчика следует использовать герметик, совместимый с маслом, или медную шайбу, если это предусмотрено конструкцией. После установки необходимо убедиться в герметичности соединения и отсутствии подтеков при работающем двигателе.
Где находится датчик давления масла на двигателе ЗМЗ-402
На двигателе ЗМЗ-402, установленном на автомобиле ГАЗ 2705, датчик давления масла размещён с правой стороны блока цилиндров, ближе к задней части двигателя. Конкретно, он вкручен в резьбовое отверстие на главной масляной магистрали, рядом с масляным фильтром.
Для доступа к датчику необходимо открыть капот и просмотреть зону между головкой блока и масляным фильтром. Датчик выполнен в виде компактного цилиндрического элемента с выходящим электрическим разъёмом. Его корпус обычно окрашен в чёрный или тёмно-серый цвет, что упрощает визуальное определение.
Рекомендация: перед проверкой или заменой датчика следует отключить клемму аккумулятора, чтобы исключить короткое замыкание. Снимать датчик лучше при остывшем двигателе, используя накидной ключ на 21 мм.
Особенность конструкции ЗМЗ-402 – прямой доступ к датчику без необходимости демонтажа других компонентов, однако при наличии установленных дополнительных узлов (например, ГБО) доступ может быть ограничен.
Расположение датчика на двигателе УМЗ-4216
Датчик давления масла на двигателе УМЗ-4216 установлен в задней части блока цилиндров, ближе к стыку с коробкой передач. Он вкручен в масляный канал, проходящий вдоль блока, и располагается с правой стороны по ходу движения автомобиля.
Для доступа к датчику удобно использовать смотровую яму или подъёмник. Он расположен ниже уровня впускного коллектора, в области над масляным фильтром. На корпусе датчика нанесена резьба под ключ на 24 мм. Электрический разъём подключён сверху, и при демонтаже необходимо сначала отсоединить провод, избегая натяжения.
Установленный на УМЗ-4216 датчик имеет резьбу M14×1,5 и герметизируется медной шайбой. При замене важно не перетянуть крепление – чрезмерное усилие может привести к трещине в резьбовом отверстии канала. Рекомендуемый момент затяжки – 25–30 Н·м.
После установки нового датчика следует запустить двигатель и убедиться в отсутствии утечек масла. При необходимости выполняется повторная подтяжка на прогретом моторе, но без превышения допустимого усилия.
Как визуально определить датчик давления масла под капотом
Датчик давления масла на ГАЗ 2705 устанавливается на блоке цилиндров в районе масляного фильтра. Чтобы его найти, необходимо открыть капот и осмотреть моторный отсек с правой стороны по ходу движения автомобиля.
- На двигателе ЗМЗ-402 датчик находится рядом с трамблёром, ближе к передней части двигателя. Он ввинчен в масляную магистраль, и к нему подходит одиночный провод с клеммой.
- На двигателе УМЗ-4216 датчик расположен чуть ниже уровня клапанной крышки, возле масляного фильтра. Также подключён одним проводом через контактную фишку.
- Ориентируйтесь на расположение масляного фильтра. Датчик всегда монтируется вблизи от него.
- Ищите элемент с металлическим корпусом и одним проводом – это исключает путаницу с другими датчиками.
- Проверьте наличие маркировки: на корпусе может быть выгравирован номер детали или логотип производителя.
Для точной идентификации можно использовать фонарик и зеркало на телескопической ручке – это особенно полезно в стеснённых условиях моторного отсека.
К каким элементам крепится датчик давления масла
Датчик давления масла на ГАЗ 2705 крепится непосредственно к блоку цилиндров двигателя. Конкретная точка установки зависит от типа двигателя, установленного на автомобиле, однако принципиально датчик всегда подключается к системе смазки, чтобы обеспечить точный замер давления масла в магистрали.
- Блок цилиндров – основное место крепления датчика. В отверстие, подготовленное на боковой поверхности блока, ввинчивается корпус датчика. Резьбовое соединение герметизируется уплотнительным кольцом или фум-лентой.
- Масляная магистраль – внутренне связана с точкой установки. Давление, измеряемое датчиком, поступает из канала, по которому масло подаётся к узлам трения двигателя.
- Электрический разъём – подсоединяется к клемме датчика. Он крепится не к самому блоку, а фиксируется проводкой, которая прокладывается по моторному отсеку и соединяется с приборной панелью через бортовую электросеть.
Крепление должно быть выполнено без перекосов. При замене важно не перетягивать датчик, чтобы не повредить резьбу в блоке цилиндров. Также следует убедиться, что контактная площадка чистая, а провода надежно зафиксированы, чтобы исключить ложные сигналы на панели приборов.
Как получить доступ к датчику при установке и демонтаже
Датчик давления масла на ГАЗ 2705 устанавливается в задней части блока цилиндров, рядом с масляным фильтром. Для доступа к нему требуется предварительно отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при снятии разъёма.
Работа выполняется с правой стороны двигателя, через капот или из-под машины. Удобнее всего получить доступ при помощи ямы или подъемника. Следует снять воздушный фильтр и отодвинуть жгут проводки, если он мешает проходу инструмента. В некоторых случаях также потребуется временно ослабить крепления других элементов, чтобы освободить рабочее пространство.
Сначала необходимо аккуратно отсоединить разъём от датчика. Если он прикипел, не стоит тянуть за провода – разъём нужно расшевелить рукой или использовать пластиковый съемник. Далее, при помощи головки на 24 мм или специального ключа для датчиков, выкручивают сам элемент. При установке нового датчика резьбовую часть рекомендуется обработать термостойким герметиком, исключая попадание на контактную площадку.
После установки важно убедиться в герметичности соединения и отсутствии повреждений на разъёме. Монтаж обратных компонентов производится в порядке, обратном разборке. Проверка работы датчика проводится на заведённом двигателе по индикации на приборной панели.

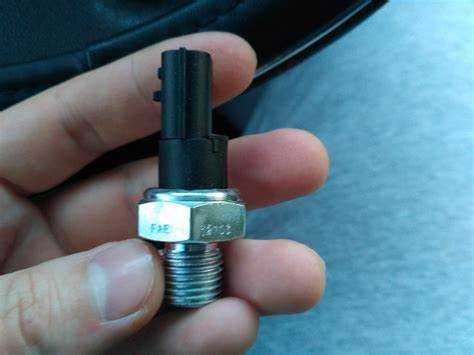

Чем отличается расположение датчика на инжекторных и карбюраторных версиях
На ГАЗ 2705 с инжекторным двигателем датчик давления масла установлен в блоке цилиндров с правой стороны, ближе к масляному фильтру. Такое расположение обусловлено конструктивными особенностями системы впрыска и упрощает доступ при обслуживании.
В карбюраторных версиях датчик находится на противоположной стороне блока, ближе к задней части двигателя, рядом с местом крепления масляного щупа. Это связано с иной компоновкой узлов и подводящих магистралей.
Для замены датчика на инжекторной версии требуется отсоединить электропроводку и снять защитный кожух, чтобы получить свободный доступ. На карбюраторных двигателях доступ проще, но для удобства может понадобиться снять части впускного коллектора.
Расположение датчика на инжекторных версиях обеспечивает более точный контроль давления в масляной системе за счет меньшего расстояния до точек впрыска и чувствительных узлов двигателя.
В карбюраторных модификациях датчик чаще подвергается вибрациям и требует тщательной проверки состояния крепежа при техническом обслуживании.

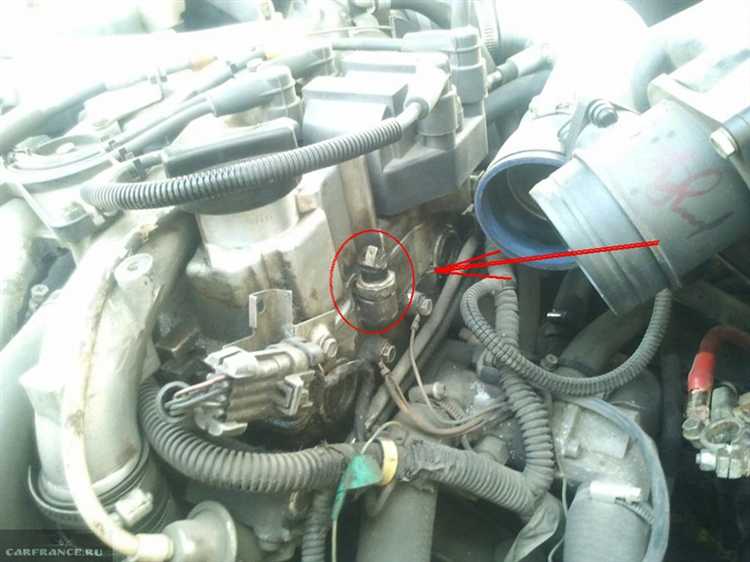

Как влияет установка газобаллонного оборудования на доступ к датчику
При монтаже газобаллонного оборудования (ГБО) на ГАЗ 2705 нередко изменяется конфигурация моторного отсека и подкапотного пространства. Это влияет на доступ к датчику давления масла, расположенного на блоке цилиндров с левой стороны двигателя.
Часто подкапотное пространство частично занимает магистраль подачи газа и компоненты редуктора. В некоторых случаях трубы и крепежные элементы проходят рядом с местом установки датчика, что затрудняет визуальный осмотр и демонтаж датчика без предварительного снятия ГБО-элементов.
Для облегчения доступа рекомендуется предусмотреть при прокладке газовых труб достаточный запас пространства около датчика. Если конструкция газового оборудования перекрывает доступ, демонтаж датчика производится после временного снятия креплений газовой магистрали или редуктора.
Важно: при замене датчика давления масла необходимо соблюдать герметичность системы газоснабжения и исключить повреждения газовых шлангов и крепежа, чтобы избежать утечек и нарушения работы ГБО.
При планировании установки ГБО стоит учитывать расположение датчика и согласовывать трассировку газовых компонентов с целью сохранения возможности быстрого обслуживания и замены датчика без демонтажа основных элементов газовой системы.

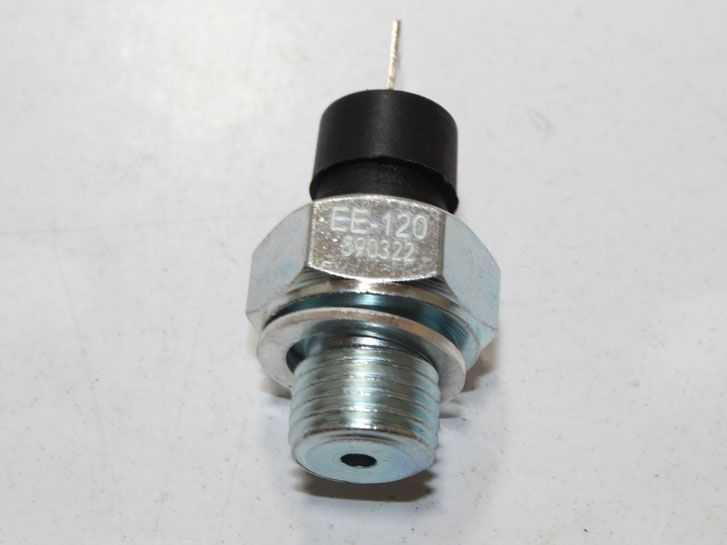

Как найти датчик давления масла по электропроводке автомобиля
Датчик давления масла на ГАЗ 2705 обычно имеет двухконтактное или трёхконтактное соединение. Для поиска датчика по электропроводке необходимо начать с аккумулятора, затем проследить жгут проводов, идущих к панели приборов и двигателю.
Отрицательный провод датчика обычно соединён с массой автомобиля – кузовом или двигателем. Положительный провод подаёт сигнал на контрольную лампу давления масла на панели приборов. Часто этот провод окрашен в жёлтый или красный цвет, но лучше ориентироваться на схему конкретной модели.
Для точного определения местоположения контактов используйте мультиметр в режиме прозвонки. При включённом зажигании и отключённом двигателе, найдите провод с напряжением 12 В, идущий к контрольной лампе, затем проследите его до места подключения на двигателе.
Датчик расположен вблизи масляного фильтра или на блоке двигателя со стороны масляного канала. От жгута проводки обычно отходит разъём с 1–3 контактами, подключённый непосредственно к датчику. Следуйте по проводам, проверяя целостность и отсутствие повреждений изоляции.
При необходимости отсоедините разъём и проверьте сопротивление между контактами датчика. Нормальное значение обычно в диапазоне от 20 до 200 Ом, что подтверждает исправность элемента и правильность подключения проводки.
Если проводка повреждена или разъём отсутствует, датчик найти сложнее – следует искать место на блоке двигателя, где видны следы крепления разъёма или его контактов. Использование схемы электропроводки ГАЗ 2705 значительно ускорит процесс поиска.
Вопрос-ответ:
Где именно на ГАЗ 2705 находится датчик давления масла?
Датчик давления масла установлен на блоке двигателя с левой стороны, рядом с масляным фильтром. Обычно он вкручивается в специальное отверстие в корпусе двигателя, через которое контролируется давление масла в системе смазки.
Как отличить датчик давления масла от других датчиков под капотом?
Датчик давления масла имеет характерную форму с резьбовым креплением и электрическим разъёмом на одном конце. Обычно к нему подведён один или два провода. Он находится ближе к масляному фильтру или масляному насосу, в отличие от датчиков температуры или давления топлива, которые расположены в других местах.
Какие признаки указывают на неисправность датчика давления масла на ГАЗ 2705?
Если датчик выходит из строя, на панели приборов может загореться индикатор давления масла или появиться нестабильные показания. Иногда двигатель может работать с повышенным шумом или даже заглохнуть из-за недостаточного давления смазки, если датчик неправильно передаёт данные.
Можно ли получить доступ к датчику давления масла без демонтажа других деталей двигателя?
В большинстве случаев доступ к датчику давления масла на ГАЗ 2705 возможен без снятия крупных элементов. Обычно датчик расположен так, что его можно открутить и заменить, освободив место, например, путём снятия воздуховода или шлангов, если они мешают. Однако в некоторых вариантах комплектации может понадобиться частичный демонтаж для удобства работы.
Как влияет установка газобаллонного оборудования на доступ к датчику давления масла?
При монтаже газобаллонного оборудования компоненты системы иногда размещают в моторном отсеке, что может затруднить доступ к датчику давления масла. В ряде случаев трубы или элементы ГБО проходят рядом с датчиком, поэтому обслуживание или замена датчика требует дополнительного времени и осторожности, чтобы не повредить газовое оборудование.
Где именно находится датчик давления масла на автомобиле ГАЗ 2705?
Датчик давления масла на ГАЗ 2705 обычно расположен на блоке цилиндров двигателя, ближе к масляному фильтру. Это место выбрано для удобного доступа и точного измерения давления масла, поступающего к узлам двигателя. Чтобы найти датчик, нужно открыть капот и осмотреть блок двигателя в районе масляного фильтра — датчик выглядит как небольшой цилиндр с электрическим разъемом.
Как определить, что датчик давления масла на ГАЗ 2705 нужно заменить из-за неправильного расположения или повреждения?
Если датчик давления масла неправильно установлен или поврежден, это проявляется в показаниях на приборной панели — датчик может показывать слишком низкое давление или вообще не реагировать. Иногда возникает подтекание масла вокруг датчика. Проверка начинается с визуального осмотра: если датчик смещен, крепеж ослаблен или видны повреждения корпуса, рекомендуется замена. Также следует проверить проводку на наличие повреждений, так как неправильное подключение может искажать сигналы.
