Головка блока камаз 6520 какой цилиндр

На грузовиках КАМАЗ 6520 используется V-образный восьмицилиндровый двигатель, у которого каждая головка блока цилиндров обслуживает четыре цилиндра. Различие между правой и левой головкой принципиально важно при подборе запчастей и при проведении ремонта. Неправильное определение цилиндра по головке может привести к ошибке при заказе компонентов или нарушению работы двигателя.

Для точного определения цилиндра необходимо учитывать ориентацию двигателя в моторном отсеке. Нумерация цилиндров начинается с первого по правой стороне (по ходу движения автомобиля) и продолжается через один по V-образной схеме: правая головка обслуживает цилиндры 1, 3, 5, 7, а левая – 2, 4, 6, 8. Это важно помнить при диагностике неисправностей, замене клапанов, форсунок или других элементов ГБЦ.

На поверхности каждой головки блока можно обнаружить отливки с номерами, а также посадочные места, соответствующие конкретным цилиндрам. Маркировка помогает при сверке головки с технической документацией или каталожными номерами. Дополнительно можно ориентироваться на расположение каналов охлаждения, масляных отверстий и геометрию впускных и выпускных трактов, которые отличаются у правой и левой головки.

Перед снятием или установкой головки важно убедиться в её соответствии по цилиндровой группе, особенно если работы выполняются на месте или при ограниченном доступе к сервисной информации. Использование сервисной схемы или заводской инструкции по двигателю модели КАМАЗ 740.705–300 облегчит точную идентификацию цилиндра, к которому относится конкретная головка.

Маркировка на головке блока: где искать и как расшифровывать

Маркировка на головке блока КАМАЗ 6520 наносится в заводских условиях и служит для точной идентификации конкретного цилиндра и типа блока. Обычно она выбита в верхней части отливки, ближе к выпускному коллектору или на боковой поверхности в районе первого или последнего цилиндра. Надписи могут быть плохо видны из-за загрязнений, поэтому перед осмотром поверхность следует тщательно очистить от масла и нагара.

Основные данные, содержащиеся в маркировке: номер головки, обозначение модификации блока и внутренний порядковый номер. Например, маркировка «740.1003212-10» указывает на тип двигателя (740), конкретную модель головки (1003212) и ее версию (-10). Эти сведения позволяют точно сопоставить головку с цилиндром, к которому она относится, особенно если речь идет о ремонте или подборе запчастей.

Для определения цилиндра по головке необходимо сверить маркировку с технической документацией или каталогом КАМАЗ. Каждый номер головки привязан к определенному цилиндру, если головки не взаимозаменяемы. Например, головки на 1-й и 8-й цилиндры могут иметь отличия в конструкции каналов или геометрии камер сгорания.

Если маркировка повреждена или отсутствует, возможна идентификация по косвенным признакам – форме посадочных поверхностей, расположению масляных каналов и конфигурации водяных рубашек. Однако такой подход требует практического опыта и доступа к эталонным деталям.

Сопоставление конструкции головки с порядком цилиндров

Головка блока КАМАЗ 6520 выполнена по секционной схеме: на каждый цилиндр приходится своя отдельная головка. Это означает, что визуальное сравнение и нумерация возможны только через внимательный анализ расположения каналов, крепёжных отверстий и геометрии камеры сгорания.

Каждая головка устанавливается строго в соответствии с порядком цилиндров, определяемым конструкцией блока. Нумерация цилиндров у КАМАЗ 6520 начинается спереди (со стороны шкива коленвала) и продолжается поочередно до задней части. При V-образной компоновке двигателя (V8) левая и правая стороны имеют свои ряды: нечётные номера слева, чётные – справа по ходу движения.

Форма впускных и выпускных каналов у каждой головки может служить дополнительным ориентиром. У впускных каналов характерный наклон и больший диаметр, они направлены внутрь развала блока, в то время как выпускные выходят наружу. Это позволяет определить сторону установки – левую или правую.

При сопоставлении конструкции головки с порядком цилиндров важно учитывать расположение масляных и охлаждающих каналов. На головках разных цилиндров они могут иметь зеркальную ориентацию, особенно при сравнении четных и нечетных позиций.

Рекомендация: перед установкой или заменой головки обязательно сверить расположение каналов, маркировку отливки и направление потока газа. Несоответствие приводит к нарушению герметичности и перегреву цилиндра.

Определение цилиндра по расположению каналов охлаждения

На головке блока КАМАЗ 6520 каналы охлаждения имеют фиксированное расположение, зависящее от конкретной позиции цилиндра в ряду. Это позволяет точно идентифицировать, к какому цилиндру относится данная головка, даже без маркировки. Каналы служат для циркуляции охлаждающей жидкости между блоком и головкой, при этом их конфигурация повторяется несимметрично.

Для определения цилиндра необходимо:

1. Осмотреть плоскость прилегания головки к блоку цилиндров и выявить расположение входных и выходных каналов охлаждения.
2. Сравнить расположение каналов с эталонной схемой для конкретного двигателя модели 740.51-320, используемой в КАМАЗ 6520.
3. Учитывать направление потока жидкости: на головках крайних цилиндров (1 и 8) чаще встречаются каналы с односторонним входом, в то время как центральные головки имеют проходные каналы с обеих сторон.

Отличия между головками по расположению каналов:

• Цилиндры 1 и 8: каналы охлаждения смещены ближе к одному краю головки, противоположному концу двигателя.
• Цилиндры 2 и 7: каналы расположены ближе к середине, но асимметрично, с акцентом на внутреннюю часть двигателя.
• Цилиндры 3–6: каналы распределены равномерно по длине головки, часто имеют симметричное расположение, указывающее на центральное положение в блоке.

Важно учитывать также ориентацию патрубков и отверстий для прокладок – они совпадают только с соответствующим местом на блоке цилиндров. Наличие дополнительных заглушек и соединений также помогает подтвердить принадлежность головки к конкретному цилиндру.

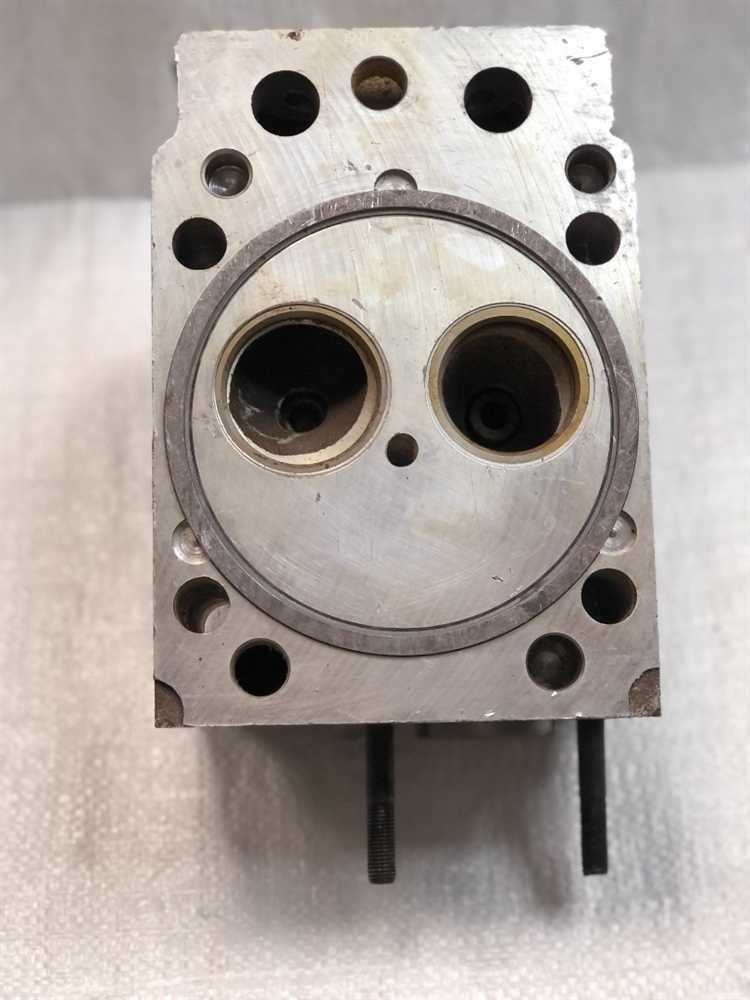

Анализ отверстий под форсунки и свечи накаливания

На головке блока КАМАЗ 6520 каждый цилиндр имеет строго определённое расположение отверстий под форсунки и свечи накаливания. Эти элементы располагаются в верхней части камеры сгорания и центрируются относительно оси цилиндра, что позволяет использовать их как ориентир для идентификации конкретного цилиндра.

Форсуночные отверстия имеют характерную резьбовую часть и посадочную фаску под медную шайбу. Установка форсунок строго вертикальна относительно плоскости головки. При визуальном осмотре необходимо учитывать расстояние между отверстиями и привязку к ближайшим каналам охлаждения или направляющим клапанов. Например, в некоторых модификациях головки форсунка смещена ближе к выпускному клапану – это позволяет отличить цилиндры по компоновке отверстий.

Отверстия под свечи накаливания, как правило, располагаются под углом и имеют меньший диаметр по сравнению с форсуночными. Их расположение также уникально для каждого цилиндра. Важно обращать внимание на наличие заглушек или следов установки – это поможет установить, использовалась ли конкретная камера для свечи накаливания или нет, так как в некоторых вариантах головок свечи присутствуют не на всех цилиндрах.

Для точного определения цилиндра по расположению отверстий полезно сверять их с прокладкой головки – на ней также предусмотрены вырезы под соответствующие элементы. При наличии доступа к аналогичной исправной головке с известной нумерацией цилиндров возможно сопоставление по взаимному расположению отверстий и дополнительных элементов, таких как масляные каналы или направляющие втулки клапанов.

Сравнение масляных каналов головки с блоком двигателя

Масляные каналы на головке блока КАМАЗ 6520 имеют строгое соответствие с каналами в блоке цилиндров. При подборе головки к конкретному цилиндру важно сравнивать расположение и диаметр масляных отверстий, обеспечивающих подачу масла к коромыслам, штангам и другим элементам газораспределительного механизма.

Для точной идентификации цилиндра необходимо обратить внимание на количество масляных отверстий и их расположение относительно оси крепёжных шпилек. Например, на головке для первого цилиндра масляный канал может быть смещён к переднему торцу, тогда как у четвёртого – к заднему. Отклонение даже в несколько миллиметров указывает на несовпадение.

Рекомендуется использовать прокладку, снятую с соответствующего цилиндра, как шаблон. Совмещение всех масляных каналов с отверстиями прокладки и блока подтверждает принадлежность головки к данному цилиндру. Несовпадение хотя бы одного канала исключает установку – это приведёт к дефициту смазки и перегреву узлов.

Обязательно учитывается наличие дополнительных каналов для обратной подачи масла. Некоторые модификации двигателя 740.51 и 740.63 имеют отличия в схеме смазки, что отражается на конструкции головки. Перед установкой необходимо сопоставить геометрию каналов не только визуально, но и с помощью штифтовки, если предусмотрено заводом-изготовителем.

Точная идентификация по масляным каналам позволяет исключить ошибки при ремонте и обеспечивает корректную работу системы смазки.

Использование каталожных номеров и технической документации

Определение цилиндра по головке блока КАМАЗ 6520 существенно упрощается при работе с каталожными номерами. Каждая головка блока снабжена уникальным кодом, который указывает на её расположение и соответствующий цилиндр. Этот код обычно выбит на видимой поверхности головки и состоит из серии цифр и букв.

Для точной идентификации необходимо сверять каталожный номер с официальной технической документацией завода-изготовителя. В документах приведена расшифровка маркировки, а также схема расположения цилиндров и соответствие головок по номерам.

Рекомендуется использовать актуальный каталог запасных частей КАМАЗ 6520, где по каталожному номеру можно получить информацию о положении головки относительно блока цилиндров. Такой подход исключает ошибки при монтаже и гарантирует правильное обслуживание двигателя.

Для удобства проверки стоит применять цифровые базы данных и специализированные программы, в которых внесены все каталожные номера и технические параметры. При отсутствии доступа к электронным ресурсам допустимо использовать бумажные версии каталогов, выпущенных официальным производителем.

В случае несоответствия каталожного номера с маркировкой головки или документацией, рекомендуется проверить подлинность детали и обратиться к официальным дилерам КАМАЗ для уточнения информации. Это позволит избежать установки неподходящих компонентов и предотвратить преждевременный износ двигателя.

Как определить номер цилиндра по прокладке головки блока

Прокладка головки блока цилиндров КАМАЗ 6520 содержит отверстия, соответствующие каждому цилиндру двигателя. Номер цилиндра определяется расположением этих отверстий относительно отверстий под крепежные болты и конструктивных элементов прокладки.

Для точного определения необходимо снять прокладку и расположить её так, чтобы отверстия под болты совпали с отверстиями в головке блока. В таком положении отверстия под цилиндры будут соответствовать порядку нумерации цилиндров в блоке.

Нумерация цилиндров КАМАЗ 6520 начинается с переднего конца двигателя, ближайшего к ремню привода ГРМ. Первый цилиндр – это ближайшее к переднему торцу блока отверстие на прокладке. Последующий порядок – вдоль блока по направлению к заднему торцу.

При осмотре прокладки обращайте внимание на характерные формы и дополнительные каналы, которые могут соответствовать масляным или охлаждающим проходам каждого цилиндра. Это помогает избежать путаницы при установке и исключить неправильную ориентацию.

Ошибки в ориентации прокладки ведут к нарушению герметичности и возможным повреждениям двигателя. Правильное сопоставление отверстий прокладки с цилиндрами обеспечивает точность установки и надёжность работы двигателя.

Визуальная идентификация цилиндра при разборке двигателя

• Осмотрите поверхность головки блока на наличие выбитых или нанесённых краской номеров. На КАМАЗ 6520 номера цилиндров часто проставлены рядом с отверстиями крепления головки.
• Обратите внимание на форму и расположение впускных и выпускных каналов: каждый цилиндр имеет уникальное сочетание каналов, которое соответствует определённому порядку цилиндров в блоке.
• Проверьте отверстия под форсунки и свечи накаливания – их расположение помогает соотнести головку с конкретным цилиндром.
• Ищите следы маркировки на прокладке головки блока, которая может оставлять отпечатки или пометки, соответствующие цилиндрам.
• Если головка была ранее демонтирована, проверьте наличие меток или рисок, нанесённых для сохранения правильного расположения при сборке.

Особое внимание уделяйте состоянию крепёжных отверстий и прилегающих поверхностей, поскольку износ или деформация может указывать на определённый цилиндр. Рекомендуется использовать фонарик и увеличительное стекло для детального осмотра мелких отметок.

1. Очищайте поверхность головки от загрязнений и нагара перед осмотром.
2. Идентифицируйте маркировку, сверяя её с технической документацией КАМАЗ 6520.
3. Зафиксируйте результаты визуального осмотра для последующего контроля при сборке.

Таким образом, визуальная идентификация цилиндра по головке блока на КАМАЗ 6520 базируется на анализе маркировок, расположения технологических отверстий и каналов, а также на тщательном осмотре состояния поверхности.

Вопрос-ответ:

Как визуально определить номер цилиндра по головке блока КАМАЗ 6520?

Для точного определения цилиндра необходимо обратить внимание на расположение отверстий под форсунки и свечи накаливания, а также на форму и расположение каналов охлаждения. Обычно головка блока имеет характерные метки или цифры, выгравированные или отштампованные возле каждого цилиндра. Если маркировки отсутствуют, сопоставляют расположение масляных и охлаждающих каналов с блоком двигателя, поскольку они совпадают по порядку цилиндров.

Можно ли использовать прокладку головки блока для определения цилиндра на КАМАЗ 6520?

Да, прокладка головки блока содержит отверстия, совпадающие с цилиндрами двигателя. На ней обычно проставлены номера или метки, которые позволяют сопоставить каждое отверстие с соответствующим цилиндром. Это помогает избежать ошибок при установке и обеспечивает правильное размещение головки по отношению к блоку.

Что делать, если маркировка на головке блока стерта или отсутствует?

В этом случае стоит ориентироваться на конструктивные особенности головки и блока. Сравните положение и количество отверстий для форсунок, свечей накаливания, а также форму масляных и охлаждающих каналов. Можно также использовать техническую документацию или каталожные номера, которые помогут определить, как располагается каждый цилиндр относительно головки.

Как сопоставить конструкцию головки с порядком цилиндров двигателя КАМАЗ 6520?

Головка блока выполнена с учетом последовательности цилиндров в блоке. Обычно первый цилиндр располагается с одной стороны, и далее нумерация идет по порядку. Сопоставление производится через осмотр расположения каналов охлаждения и масляных магистралей, а также отверстий под форсунки и свечи. Если головка плотно прилегает к блоку и совпадает по отверстиям, это подтверждает правильный порядок цилиндров.

Какие инструменты или методы можно применить для точного определения цилиндра по головке блока?

Для этого используют специальные каталоги запчастей и техническую документацию КАМАЗ 6520, где приведены схемы и маркировка. На практике помогают также визуальный осмотр с использованием измерительных инструментов, таких как штангенциркуль для замеров отверстий и каналов, а также фотофиксация с последующим сравнением с эталонными изображениями. Иногда применяют магнитные или лазерные метки, чтобы удостовериться в правильности расположения.

Как визуально определить, какой цилиндр соответствует конкретной головке блока на двигателе КАМАЗ 6520?

Для определения цилиндра по головке блока КАМАЗ 6520 обращают внимание на уникальные маркировки и расположение технических элементов. Обычно на головке нанесены номера или метки, которые совпадают с порядком цилиндров в блоке. Кроме того, важно учесть расположение отверстий под форсунки и свечи накаливания, а также каналы охлаждения и масляные каналы — их конфигурация у каждой головки строго соответствует определённому цилиндру. При разборке двигателя рекомендуется сверить эти детали с заводской документацией или техническими схемами для точной идентификации.

Можно ли определить номер цилиндра по прокладке головки блока КАМАЗ 6520 без снятия головки с двигателя?

В некоторых случаях номер цилиндра можно узнать, внимательно изучив прокладку головки блока, если она остаётся на месте или имеется её изображение. Прокладка имеет отверстия, соответствующие каналам блока и цилиндров, и иногда на ней присутствуют маркировки. По расположению и форме отверстий можно сопоставить прокладку с конкретным цилиндром, однако этот способ требует наличия точных схем или образцов для сравнения. В большинстве ситуаций для точного определения лучше снять головку и визуально проверить маркировку или использовать техническую документацию, чтобы избежать ошибок.
