На ВАЗ 2106 штатное расположение аккумулятора – под капотом, с правой стороны моторного отсека, ближе к переднему крылу. Такое размещение предусмотрено конструкцией автомобиля и обеспечивает доступ для обслуживания, стабильность крепления и допустимую развесовку по осям.
Аккумулятор устанавливается на специальную металлическую площадку с отбортовкой по краям. Его корпус должен плотно прилегать к упорам, а фиксация осуществляется с помощью прижимной планки и двух шпилек с гайками. Допустимое отклонение положения аккумулятора – не более 5° по вертикали, чтобы избежать повреждений пластин и утечек электролита.
Категорически не рекомендуется перемещать аккумулятор в салон или багажник без обоснованной необходимости и без переоборудования вентиляции. Такие изменения требуют отдельной проработки, поскольку могут привести к накоплению водорода и поражению коррозией.
Расположение аккумулятора в моторном отсеке: заводская схема
На ВАЗ 2106 аккумулятор установлен в правой передней части моторного отсека, ближе к фаре. Такое расположение предусмотрено заводской схемой и обусловлено удобством подключения к электросистеме и балансом массы относительно продольной оси автомобиля.
Аккумулятор размещается в специальной нише на полке кузова, между бачком омывателя и правым лонжероном. Крепление осуществляется с помощью металлического хомута и шпилек с гайками. Размер штатной площадки соответствует аккумуляторам типоразмера 6СТ-55 или 6СТ-60, с габаритами до 242×175×190 мм.
Полярность подключения должна быть прямой: положительная клемма – ближе к крылу, отрицательная – к мотору. Это упрощает подключение «массы» к кузову и стартеру без лишнего натяжения кабелей.
Наличие штатной вентиляции в районе установки аккумулятора отсутствует, поэтому при использовании обслуживаемых моделей с жидким электролитом рекомендуется следить за уровнем жидкости и не допускать закипания.
Важно обеспечить плотное прилегание аккумулятора к площадке и отсутствие люфта. При слабой фиксации возможно разрушение корпуса от вибраций или замыкание при касании клемм с металлическими частями кузова.
Какой стороной должен быть повернут аккумулятор
Плюсовая клемма (+) должна быть направлена к задней части автомобиля, а минусовая (–) – к передней. Это соответствует заводской разводке проводки и исключает перекрестное натяжение кабелей. Неверная ориентация может привести к повреждению изоляции, замыканию или поломке клемм.
Корпус аккумулятора не должен соприкасаться с металлическими частями кузова. Между боковой стенкой и кузовом должен оставаться зазор не менее 1 см. Заземляющий провод от минусовой клеммы должен свободно доходить до массы, без изгибов под острым углом.
Фиксация аккумулятора: штатные крепления и их назначение
На ВАЗ 2106 предусмотрена жесткая фиксация аккумулятора с помощью металлического прижимного устройства. Конструкция крепления предотвращает смещение батареи при движении, особенно при резком торможении или поворотах.
Штатная система состоит из следующих элементов:
- нижнего металлического ложемента, вваренного в кузов моторного отсека;
- прижимной планки, размещаемой сверху корпуса аккумулятора;
- двух шпилек с резьбой и гайками, с помощью которых планка фиксируется к ложементу.
Планка должна прижимать аккумулятор равномерно, без перекосов. Нельзя допускать избыточного натяжения: чрезмерное усилие может повредить корпус батареи. Ослабление фиксации также недопустимо – вибрации сокращают срок службы элементов аккумулятора и могут привести к повреждению корпуса.
При установке важно проверить наличие резиновой или пластикової прокладки между основанием аккумулятора и ложементом. Она гасит вибрации и уменьшает механическую нагрузку на корпус батареи.
Резьбовые соединения следует периодически проверять и подтягивать, особенно после замены аккумулятора или проведения работ в подкапотном пространстве. Ржавчина и загрязнения на шпильках снижают надежность крепления, поэтому при необходимости их следует очистить и обработать смазкой.

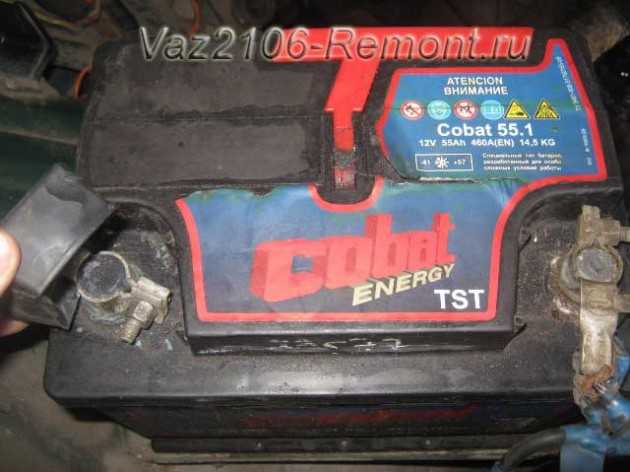

Зазоры между аккумулятором и элементами кузова
Оптимальный зазор между корпусом аккумулятора и стенками моторного отсека ВАЗ 2106 должен составлять не менее 10 мм со всех сторон. Это необходимо для исключения трения, перегрева и возможного повреждения оболочки батареи при вибрациях и деформациях кузова.
Со стороны крыла зазор должен обеспечивать свободный доступ воздуха и предотвращать контакт с металлическими частями. Минимальное расстояние – 15 мм, особенно в случае установки аккумуляторов нестандартного размера.
С тыльной стороны (обращённой к перегородке моторного отсека) допустимое расстояние – от 10 до 20 мм. Это позволяет избежать передачи тепла от двигателя на корпус батареи и снижает риск перегрева электролита.
Верхняя часть аккумулятора не должна соприкасаться с капотом. Рекомендуется оставить вертикальный зазор не менее 20 мм с учётом возможного набухания корпуса при перегреве или избыточной зарядке.
Кабели и клеммы также требуют свободного пространства – не менее 10 мм до ближайших металлических поверхностей, чтобы исключить короткое замыкание при вибрации или ослаблении крепежей.
При установке необходимо учитывать не только геометрию корпуса аккумулятора, но и возможное смещение из-за износа штатных креплений. Рекомендуется регулярно проверять наличие зазоров и корректировать положение батареи при техническом обслуживании.
Подключение клемм: порядок и направление подводки проводов
На ВАЗ 2106 при установке аккумулятора в штатное положение первым подключают плюсовую клемму, затем минусовую. Такой порядок снижает риск короткого замыкания при случайном касании металлических частей ключом или инструментом.
Провод к положительной клемме должен быть проложен с правой стороны аккумулятора (если смотреть по ходу движения автомобиля) и уходить в направлении стартера и монтажного блока. Не допускается натяжение провода – между клеммой и точками подключения должно оставаться не менее 3–5 см свободного хода. Изоляция не должна соприкасаться с острыми краями кузова или элементами креплений.
Минусовой провод подключается к кузову автомобиля через точку массы, расположенную рядом с левым лонжероном. Его прокладывают кратчайшим маршрутом, избегая перегибов и контакта с горячими зонами моторного отсека. Допустим только один изгиб с радиусом не менее 5 см.
Оба провода фиксируются хомутами к заводским точкам крепления. Дополнительные крепления используются только при замене штатных проводов на более длинные. Не допускается скручивание жил или удлинение проводов через непаянные соединения.

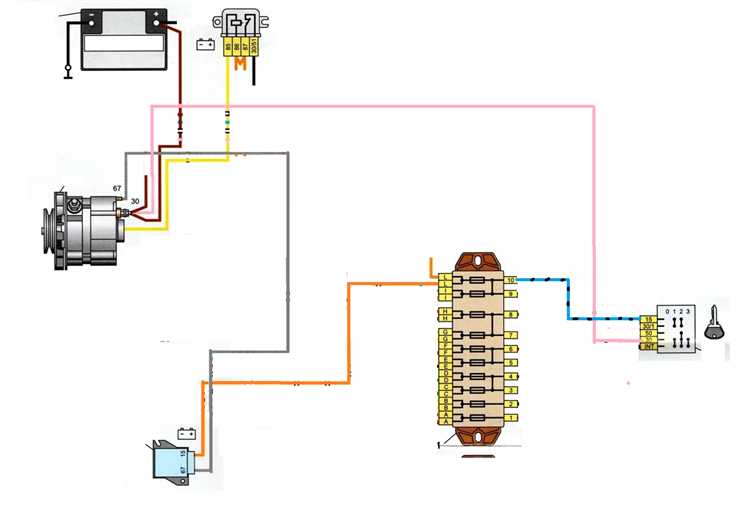

Изоляция и защита аккумулятора от влаги и вибраций
Для надежной работы аккумулятора на ВАЗ 2106 критически важно обеспечить его защиту от влаги и вибраций. Контакт с водой может вызвать коррозию клемм и снижение эффективности электрохимических процессов. Вибрации, в свою очередь, ускоряют износ корпуса и внутренних элементов аккумулятора.
Изоляция аккумулятора начинается с установки защитного кожуха или бокса из пластика или резины, который плотно охватывает корпус и предотвращает попадание брызг и конденсата. Важно, чтобы кожух имел вентиляционные отверстия для отвода газов, но при этом не допускал прямого попадания воды.
Для минимизации вибрационного воздействия аккумулятор размещают на резиновых прокладках толщиной 5-10 мм, которые гасит амплитуду колебаний. Также применяются специальные крепежные планки с резиновыми вставками или пружинными амортизаторами, удерживающими аккумулятор без жесткого прижимания к кузову.
Клеммы аккумулятора дополнительно защищают резиновыми колпачками, предотвращающими окисление и коррозию. Контактные поверхности необходимо регулярно обрабатывать консервирующими средствами на основе силикона или литиевой смазки.
Следует избегать прямого контакта корпуса аккумулятора с металлическими частями кузова – это снижает риск образования замыканий и коррозионных повреждений. Все соединения должны быть герметичными, без повреждений изоляции проводов.
Вопрос-ответ:
Почему аккумулятор в ВАЗ 2106 должен устанавливаться именно в определённом положении?
Аккумулятор рассчитан на работу в строго вертикальном положении. Неправильное размещение может привести к вытеканию электролита, что вызывает коррозию и выход из строя батареи. Кроме того, неверное положение ухудшает контакт пластин и снижает срок службы аккумулятора.
Какие риски связаны с установкой аккумулятора на ВАЗ 2106 в перевёрнутом или наклонном положении?
Если аккумулятор ставить наклонно или перевернуть, электролит может вытечь наружу, что приведёт к повреждению металлических частей и проводки под капотом. Это увеличивает опасность короткого замыкания и снижает ёмкость батареи, а также ускоряет её выход из строя.
Можно ли заменить аккумулятор на ВАЗ 2106 батареей с другими габаритами и как это повлияет на её размещение?
Использовать аккумуляторы с размерами, отличающимися от заводских, допускается только если они физически помещаются в штатное место без зажима или перекосов. Неподходящий размер может затруднить фиксацию и привести к вибрациям, которые сокращают срок службы. Также важно сохранить вертикальное положение корпуса.
Как закреплять аккумулятор в ВАЗ 2106, чтобы избежать смещения и вибраций во время движения?
Для надёжной фиксации применяются штатные крепления и специальные планки, прижимающие аккумулятор к посадочному месту. Важно проверить, чтобы крепления были плотными, но не слишком сильными, чтобы не повредить корпус. Использование резиновых прокладок помогает снизить вибрации и защитить аккумулятор.
Что делать, если при эксплуатации автомобиля появились признаки коррозии или следы протекания электролита вокруг аккумулятора?
В первую очередь следует проверить правильность установки аккумулятора — вертикальное ли положение и исправны ли крепления. При обнаружении протечек необходимо очистить места загрязнения раствором пищевой соды, нейтрализующей кислоту, и затем промыть водой. Рекомендуется заменить аккумулятор, если повреждения значительные или протекание повторяется.
Почему важно правильно ориентировать аккумулятор при установке на ВАЗ 2106?
Правильное положение аккумулятора влияет на стабильность его крепления и безопасность работы. Если аккумулятор установлен с наклоном или в перевернутом виде, внутри могут происходить протечки электролита, что приведёт к коррозии деталей и снижению срока службы. Также неверная ориентация затрудняет подключение клемм и ухудшает контакт, что отражается на запуске двигателя и работе электрооборудования.
