Разборка панели Пежо 308 требует точного соблюдения порядка действий и использования специальных инструментов, таких как пластиковые монтажные лопатки и отвертки с подходящей насадкой. Неправильное выполнение этапов может привести к повреждению фиксаторов и декоративных элементов, что усложнит последующую сборку.
Перед началом работы важно отключить аккумулятор для предотвращения коротких замыканий и срабатывания подушек безопасности. Рекомендуется подготовить контейнеры для хранения мелких деталей и крепежа, так как в панели используется множество разнообразных винтов и клипс.
Особое внимание стоит уделить демонтажу центральной консоли и блока управления климат-контролем – эти элементы закреплены скрытыми крепежами, которые требуют аккуратного подхода. В данной инструкции описаны все этапы разборки с указанием последовательности и особенностей каждого шага, что позволит выполнить работу без лишних затрат времени и риска повреждений.
Подготовка инструментов и отключение питания автомобиля
Перед началом работ обязательно отключите отрицательную клемму аккумулятора. Это необходимо для предотвращения короткого замыкания и случайного срабатывания подушек безопасности. Клемму следует отсоединять с помощью торцевого ключа на 10 мм, аккуратно ослабляя гайку. После отключения клеммы выдержите минимум 10 минут, чтобы система автомобиля полностью сбросила напряжение.
Внимание: при работе с электропроводкой избегайте контакта отсоединённой клеммы с металлическими частями автомобиля, чтобы исключить непреднамеренное замыкание. Рекомендуется хранить клемму в изолированном состоянии, например, завернув в диэлектрическую ленту.
Снятие декоративных элементов и накладок панели
Для начала работы необходимо иметь пластиковые съемники и небольшую крестовую отвертку. Снятие декоративных накладок производится аккуратно, чтобы не повредить фиксаторы и поверхность.
Первым этапом отсоединяют центральные накладки воздуховодов. Пластиковым съемником поддевают верхний край накладки и плавно тянут на себя, двигаясь по периметру. В местах крепления находятся пластиковые защелки, их не следует ломать, требуется мягкое и равномерное давление.
Следующий элемент – декоративная накладка вокруг блока управления климатом. Для доступа к креплениям откручивают два винта под крестовую отвертку, расположенные по бокам панели управления. После этого накладка легко снимается, при необходимости отсоединяют разъемы подсветки.
Нижние декоративные панели под бардачком фиксируются пластиковыми клипсами и парой саморезов. Чтобы не повредить клипсы, рекомендуются съемники с плоским наконечником. Винты выкручивают, затем панель аккуратно тянут на себя, контролируя степень сопротивления.

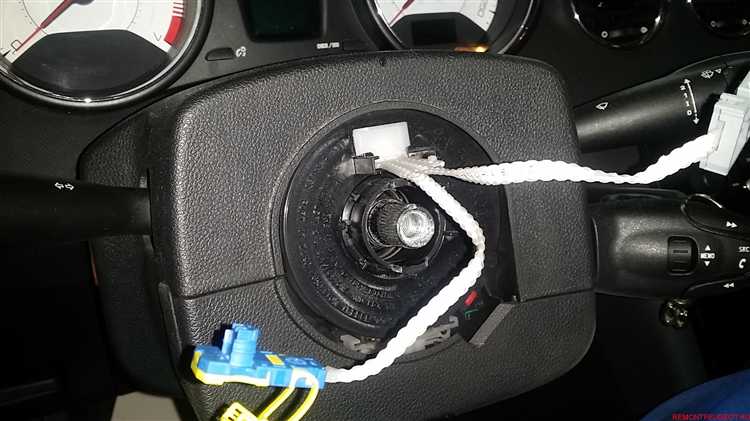

При снятии декоративных элементов на рулевой колонке нужно отключить аккумулятор, чтобы избежать случайного срабатывания подушек безопасности. Накладки фиксируются винтами и защелками, которые снимаются в определённом порядке – сначала снизу, затем сверху.
Рекомендуется после демонтажа каждого элемента складывать винты и защелки отдельно, чтобы облегчить сборку. Все пластиковые детали должны быть обработаны мягкой тканью и, при необходимости, очищены от пыли перед повторной установкой.
Откручивание крепежных винтов и защелок панели
Для снятия панели Пежо 308 потребуется крестовая отвертка PH2 и набор Torx, преимущественно T20 и T25. Основные винты расположены под декоративными накладками и вокруг центральной консоли.
Начинайте с откручивания винтов, фиксирующих панель у основания ветрового стекла и по периметру воздуховодов. Обычно это T20, которые выкручиваются по часовой стрелке против усилия с усилием около 3-4 Нм. Для предотвращения повреждений используйте отвертку с магнитным наконечником.
Защелки панели расположены по бокам и в нижней части, имеют пластиковые фиксаторы. Используйте пластиковую лопатку, чтобы аккуратно отжать защелки, двигаясь от центра к краям, избегая резких рывков и излишнего давления.
При обнаружении уплотнителей или проводки, проходящих через панель, отключите соответствующие разъемы до окончательного снятия. Не применяйте чрезмерную силу – при сопротивлении осмотрите крепежные элементы заново, возможно, пропущен винт или защелка.
Для винтов, находящихся в труднодоступных местах, используйте удлинители для отверток или гибкие насадки, чтобы обеспечить доступ без демонтажа соседних элементов.
Осторожное отделение панели от корпуса приборной панели
Перед отделением панели убедитесь, что все крепежные винты и защелки полностью откручены и разблокированы. Используйте пластиковую лопатку или монтажную ленту для равномерного распределения усилия, чтобы не повредить крепления и пластиковые элементы.
Начинайте отделение с нижнего края панели, аккуратно поддевая инструментом и двигаясь вдоль по периметру. Избегайте резких рывков – давление должно быть равномерным и постепенным.
Следите за наличием скрытых защелок в верхней и боковых частях панели, которые могут сопротивляться отделению. При обнаружении сопротивления определите точное место крепления и освободите его с помощью подходящего инструмента.
Отделенную панель держите обеими руками, чтобы избежать падения и повреждений. При необходимости отсоедините электрические разъемы, не тяните за провода, а аккуратно разъединяйте штекеры, нажимая на фиксирующие защелки.
Работайте в хорошо освещенном месте, чтобы видеть все точки крепления и избежать повреждений декоративных элементов и корпуса.
Отключение электрических разъемов и элементов подсветки
Перед отсоединением панели необходимо полностью отключить аккумулятор для предотвращения короткого замыкания и повреждения электроники. Используйте ключ на 10 мм для снятия клеммы «минус» аккумулятора.
После снятия панели внимательно осмотрите заднюю часть для выявления всех электрических разъемов. На Пежо 308 чаще всего встречаются разъемы с фиксаторами, требующими одновременного нажатия или сдвига защелки.
Для отключения разъемов аккуратно нажмите на фиксаторы и плавно вытяните штекеры, избегая рывков и перекосов, чтобы не повредить пластиковые защелки и контакты.
Особое внимание уделите разъемам подсветки приборов и кнопок. В зависимости от года выпуска автомобиля, подсветка может иметь отдельные разъемы с цветовой маркировкой проводов, что облегчает идентификацию.
При наличии светодиодных модулей подсветки избегайте прикладывания силы к корпусу модулей – лучше отключить разъемы и отсоединить модуль целиком, если это возможно.
Если разъемы загрязнены, очистите контакты сухой кисточкой или баллончиком со сжатым воздухом перед повторным подключением.
После отключения всех разъемов проверьте их целостность и отсутствие следов коррозии. Поврежденные контакты следует обработать специальным электропроводящим средством или заменить.
Извлечение панели и проверка состояния креплений
После откручивания всех крепежных винтов аккуратно подденьте панель пластиковым съемником в углах и по периметру. При извлечении избегайте резких движений, чтобы не повредить защелки и фиксаторы. Панель должна отделяться равномерно, при необходимости повторно проверьте наличие незакрученных винтов или защелок.
Освободив панель, осмотрите все крепления – металлические винты, пластиковые защелки и клипсы. Особое внимание уделите состоянию пластиковых элементов: трещины, деформация или следы износа требуют замены перед повторной сборкой. В случае повреждения крепежа возможны вибрации и ненадежная фиксация панели.
Проверьте места установки защелок на наличие загрязнений и коррозии. При необходимости очистите их от пыли и остатков клея с помощью безворсовой салфетки и изопропилового спирта. Металлические винты осмотрите на признаки ржавчины и при наличии износа замените на новые, соответствующие заводским параметрам.
Перед установкой панели убедитесь, что все крепежные элементы находятся на своих местах и исправны. Если обнаружены сломанные или ослабленные защелки, замените их, чтобы избежать люфта панели и повреждений в процессе эксплуатации.
Советы по хранению и повторной установке панели
После снятия панели Пежо 308 важно обеспечить ее сохранность, чтобы избежать деформаций, царапин и повреждений креплений.
- Разместите панель на ровной поверхности, покрытой мягкой тканью или поролоном, чтобы минимизировать механические воздействия.
- Избегайте хранения панели в местах с высокой влажностью или прямым солнечным светом, чтобы предотвратить деформацию и выцветание пластика.
- Отметьте и сохраните все крепежные элементы и клипсы в отдельной емкости с подписанным назначением для упрощения сборки.
- Проверьте состояние защелок и фиксирующих элементов – при повреждениях замените их до установки.
Перед установкой панели выполните следующие шаги:
- Очистите поверхность панели от пыли и загрязнений мягкой тканью, избегая агрессивных химикатов.
- Проверьте целостность и правильность установки всех разъемов и проводки, чтобы не повредить электрические элементы.
- Сравните крепежные отверстия панели с корпусом приборной панели, убедитесь в отсутствии деформаций.
- Начинайте монтаж с верхних креплений, постепенно двигаясь вниз, обеспечивая равномерное и надежное фиксирование.
- После фиксации панели проверьте работу всех кнопок и элементов управления, чтобы исключить неправильную установку.
Соблюдение этих рекомендаций уменьшит риск повреждений и облегчит повторную установку панели.
Вопрос-ответ:
Какие инструменты понадобятся для разборки панели на Пежо 308?
Для демонтажа панели обычно требуются крестовая отвертка (PH2), набор торцевых головок (чаще всего на 7 мм и 10 мм), пластиковые лопатки для снятия декоративных накладок, а также пассатижи для работы с крепежными зажимами. Рекомендуется подготовить тряпки или мягкую подложку, чтобы не повредить элементы при снятии панели.
Как правильно отключить электрические разъемы перед снятием панели?
Перед разборкой панели необходимо полностью отключить аккумулятор автомобиля, чтобы избежать короткого замыкания или повреждения электроники. После этого аккуратно отсоединяют все видимые разъемы, используя пластиковые фиксаторы или зажимы, не применяя излишнюю силу, чтобы не повредить провода и разъемы. Для доступа к разъемам может понадобиться частичное снятие декоративных элементов.
Какие основные крепежные элементы удерживают панель в Пежо 308 и как их снять?
Панель фиксируется сочетанием винтов и пластиковых защелок. Винты обычно расположены под декоративными накладками, в нишах и возле приборной панели. Для доступа к ним нужно аккуратно снять накладки с помощью пластиковых лопаток. Винты выкручивают крестовой отверткой или головкой. Пластиковые защелки отделяют осторожным поддеванием, чтобы не сломать крепления. Важно работать последовательно, запоминая или отмечая расположение крепежа.
Что делать, если при снятии панели обнаружены повреждения крепежных элементов?
Если обнаружены поврежденные или деформированные защелки и винты, их лучше заменить новыми деталями, чтобы обеспечить надежную фиксацию при повторной установке. Для временного крепления можно использовать специальные пластиковые клипсы, аналогичные оригинальным. В случае отсутствия подходящих элементов можно обратиться в специализированный сервис или заказать запчасти по каталогу.
Какие меры предосторожности нужно соблюдать при повторной установке панели?
Перед монтажом панели рекомендуется проверить состояние всех крепежных элементов и электрических разъемов. Следует убедиться, что разъемы правильно подключены и зафиксированы, а проводка не перекручена и не зажата. Панель устанавливают аккуратно, чтобы защелки вошли на место без применения чрезмерной силы. После установки проверяют работу всех элементов приборной панели и освещения, а также надежность креплений, чтобы избежать вибраций и шума при эксплуатации.
