Как установить шпонку распредвала дв 406 двигатель

Шпонка распредвала в двигателе 406 играет ключевую роль в передаче крутящего момента от распредвала к шестерне привода ГРМ. Неправильная установка или износ шпонки приводит к смещению фаз газораспределения, что ухудшает работу двигателя и может вызвать серьезные повреждения.

Для надежной установки шпонки требуется точное соответствие размеров шпонки и паза распредвала, а также соблюдение порядка монтажа. Важно использовать только оригинальные или сертифицированные шпонки, поскольку даже небольшие отклонения в размерах могут вызвать вибрации и преждевременный износ деталей.

Работу необходимо выполнять на чистой поверхности с использованием специализированных съемников и оправок для аккуратного извлечения и установки шпонки без деформаций. Перед монтажом следует тщательно проверить состояние шлицов и паза, удалить загрязнения и смазать посадочное место тонким слоем моторного масла.

Данный материал подробно раскрывает последовательность действий и необходимые инструменты для самостоятельной установки шпонки распредвала двигателя 406, что позволит избежать ошибок и сохранить ресурс узла.

Подготовка инструментов и материалов для установки шпонки

Для корректной установки шпонки распредвала двигателя 406 потребуются следующие инструменты: набор ключей на 10 и 13 мм для снятия крепежа, тонкий молоток с пластиковой или деревянной насадкой, а также кернер для аккуратного запрессовывания шпонки без повреждений.

Из материалов понадобится новая шпонка с точным размером 8x7x35 мм – важно использовать оригинальную деталь или качественный аналог, чтобы избежать перекоса и преждевременного износа.

Также следует подготовить чистую ветошь и обезжириватель для обработки посадочного места распредвала, что обеспечит надежное сцепление шпонки и предотвратит попадание грязи или масла под нее.

Рекомендуется иметь под рукой тонкий напильник или мелкозернистую шкурку для незначительной подгонки шпонки в случае минимальных отклонений по размеру.

Для контроля правильности установки нужен штангенциркуль или микрометр – с их помощью измеряют глубину и ширину посадочного паза перед монтажом.

Наконец, желательно иметь смазку высокой термостойкости (например, графитовую или литиевую) для легкого вхождения шпонки в паз и защиты от коррозии в процессе эксплуатации.

Как снять распредвал для доступа к шпонке

Для снятия распредвала двигателя 406 необходимо обеспечить полный доступ к его посадочному месту и шпонке. Выполните следующие шаги:

1. Снимите декоративную крышку клапанов и головку блока цилиндров, если это необходимо для доступа.
2. Отметьте метки на распредвале и шестернях для правильной сборки.
3. Ослабьте крепления коренных подшипников распредвала, располагающихся вдоль его корпуса.
4. Снимите коренные крышки подшипников, аккуратно фиксируя порядок и расположение для обратной установки.
5. Аккуратно извлеките распредвал, избегая повреждения опорных поверхностей и не допуская перекосов.
6. Если распредвал туго выходит, используйте специализированные съемники или легкие удары резиновым молотком по торцу вала.
7. Осмотрите шпонку на валу – она должна легко отделяться от паза.

Обратите внимание, что распредвал и сопрягаемые детали требуют чистоты и аккуратного обращения, чтобы избежать деформаций и царапин. Работайте в перчатках и подготовьте емкость для мелких деталей.

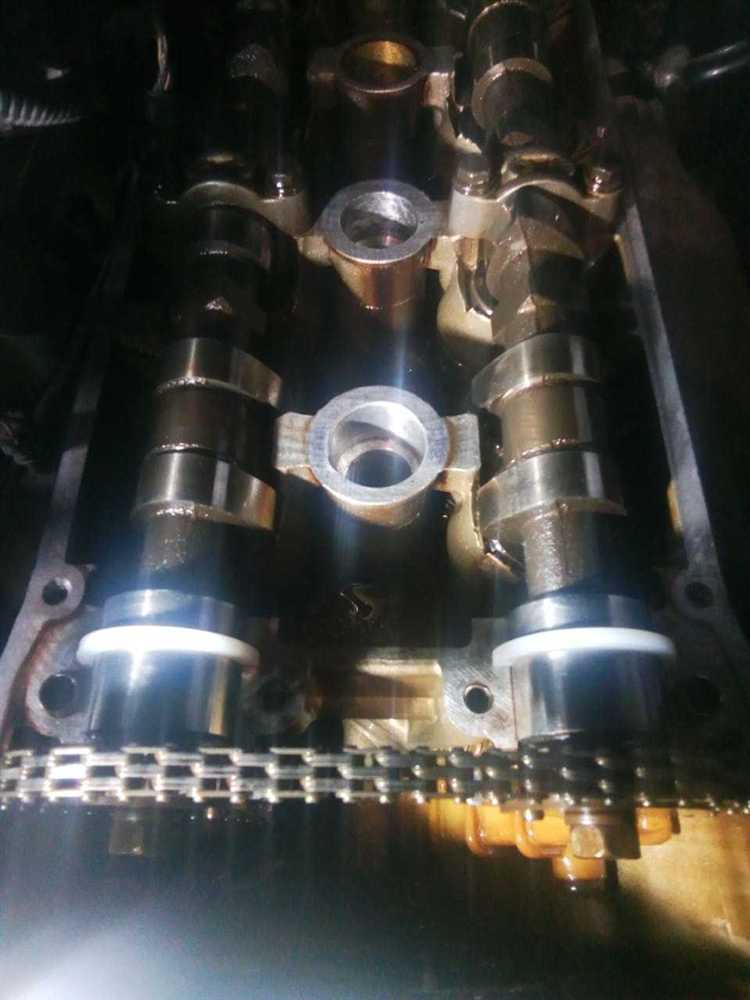

Определение правильного положения шпонки на валу

Для надежной фиксации шпонки на распредвале двигателя 406 важно точно определить её положение на валу. Неправильная установка ведет к смещению фаз газораспределения и повреждению деталей.

1. Очистите шпонку и паз на валу от загрязнений, масла и старой смазки.
2. Проверьте соответствие размеров шпонки и паза: длина и ширина шпонки должны точно совпадать с размерами паза, без зазоров и заусенцев.
3. Определите направление установки шпонки, ориентируясь на геометрию паза. Обычно шпонка имеет фаски с одной стороны – эта сторона должна входить в паз первой.
4. Убедитесь, что торец шпонки выступает ровно заподлицо с концом вала или слегка утоплен, чтобы не мешать посадке шестерни распредвала.
5. Проверьте отсутствие люфта шпонки в пазу: после установки она должна плотно сидеть, без возможности прокручивания или перемещения.
6. При необходимости нанесите тонкий слой моторного масла на шпонку для облегчения установки и предотвращения коррозии.

Точное соблюдение этих рекомендаций гарантирует правильное положение шпонки, что способствует устойчивой работе распредвала и предотвращает износ сопряженных деталей.

Способы аккуратной установки шпонки на распредвал

Перед установкой шпонки необходимо тщательно очистить паз и саму шпонку от грязи, масла и старых отложений. Используйте очиститель на основе растворителя и сухую тряпку без ворса.

Для правильного размещения шпонки применяйте легкие удары резиновым молотком или деревянным бруском. Прямое забивание металлическим молотком недопустимо – это может привести к повреждению шпонки или вала.

Если шпонка туго входит в паз, используйте небольшой слой графитовой смазки или тонкий слой моторного масла – это облегчит посадку и уменьшит риск заедания.

При установке ориентируйте шпонку так, чтобы её верхняя часть выступала над поверхностью вала примерно на 0,1–0,2 мм, обеспечивая точную фиксацию ведомого элемента (шестерни или шкива).

Для контроля правильного положения после установки применяйте щуп толщиной 0,05–0,1 мм. Щуп не должен свободно проходить между шпонкой и пазом.

При необходимости используйте монтажные оправки или специальные инструменты для равномерного и контролируемого запрессовывания шпонки без перекосов.

Избегайте сильных ударов и перекосов, так как деформация шпонки приведет к ухудшению работы механизма и быстрому износу.

Проверка состояния посадочного места под шпонку

Посадочное место под шпонку на распредвале двигателя 406 должно быть тщательно осмотрено перед установкой. В первую очередь необходимо проверить размер паза с помощью штангенциркуля или микрометра. Ширина паза должна точно соответствовать ширине шпонки, отклонения более 0,05 мм недопустимы.

Осмотрите паз на наличие износа, задиров и деформаций. Наличие глубоких царапин или раковин свидетельствует о необходимости зачистки или замены детали. В случае легких задиров рекомендуется аккуратно пройтись мелкозернистой шкуркой или точильным камнем, чтобы обеспечить ровную поверхность без снятия металла сверх нормы.

Проверяйте паз на отсутствие коррозии. Ржавчина снижает точность посадки и может вызвать люфт шпонки. Для удаления коррозии используйте металлическую щетку или специализированные очистители, после чего обязательно обезжирьте поверхность спиртом или керосином.

Обратите внимание на ровность основания паза. Его поверхность должна быть параллельна и без сколов. Неровности создают напряжения и ускоряют износ. При значительных повреждениях рекомендуется заменить вал или выполнить проточку с последующим нанесением ремонтного покрытия.

Для контроля глубины паза используйте глубинометр. Глубина должна соответствовать заводским нормам, превышение или недобор более 0,1 мм влияет на фиксирование шпонки и может привести к ее смещению в процессе работы.

В завершение перед установкой шпонки очистите паз от пыли и мелких частиц сжатым воздухом или чистой ветошью. Чистота посадочного места обеспечивает плотное прилегание и предотвращает смещение шпонки при эксплуатации.

Тонкости работы с шпонкой при отсутствии заводской посадки

При необходимости устранения зазоров проводят шлифовку шпонки до требуемого размера. Использование абразивных материалов с зернистостью 400–600 позволяет добиться ровной поверхности без повреждений. Все углы должны оставаться прямыми, чтобы избежать неправильной посадки и перекосов.

Для обеспечения плотного прилегания шпонки к валу рекомендуется применять монтажные пасты или легкие фиксаторы на основе анаэробных клеев, которые сохраняют конструктивную подвижность, но исключают люфт. При этом важно избегать чрезмерного нанесения, чтобы не нарушить баланс вращающейся части.

Если паз слишком широкий, допускается изготовление комплектной шпонки из нескольких элементов с промежуточными прокладками из тонкой фольги или меди, чтобы компенсировать зазор. Однако этот метод требует аккуратности, чтобы избежать смещения и разбалансировки вала.

Проверка правильности установки производится с помощью индикатора часового типа, контролируя биение шпонки и распределительного вала после сборки. Максимально допустимый люфт по оси не должен превышать 0,02 мм, иначе возможны ускоренный износ и поломка.

В случаях сильного повреждения паза целесообразно рассмотреть возможность проточки с последующим применением ремонтных втулок или капсул, что обеспечит надежную посадку шпонки и продлит ресурс распредвала.

Как избежать повреждений при запрессовке шпонки

Правильная запрессовка шпонки на распредвал двигателя 406 требует точного соблюдения технологических рекомендаций. Первое условие – чистота посадочного места. Любая грязь, масло или заусенцы на пазе и самой шпонке создают повышенный риск деформации и повреждений. Поверхности должны быть обезжирены и обработаны мелкой наждачной бумагой (например, зернистостью 400-600) для снятия микронеровностей.

Для минимизации риска перекоса при установке необходимо использовать пресс с контролируемым усилием или механический съемник с приспособлением для равномерного распределения давления. Запрессовывать шпонку следует строго по направлению паза, без боковых смещений и перекосов. Ручной молоток можно применять только с мягким бойком (например, из резины или дерева), чтобы не повредить кромки.

Температурный метод значительно облегчает посадку шпонки. Перед установкой шпонку рекомендуется охладить в морозильной камере до -20…-30 °C, а вал слегка подогреть до +60…+80 °C. Разница температур создаст термический зазор, уменьшающий силу запрессовки и снижая риск повреждений металла.

Контроль глубины посадки шпонки важен для равномерного прилегания. Используйте стопорные упоры или контрольные метки на шпонке и валу. После установки измерьте выступ шпонки над валом штангенциркулем с точностью до 0,01 мм. Превышение рекомендуемой высоты (обычно 0,1–0,15 мм) приводит к разбалансировке и ускоренному износу.

Следование этим рекомендациям исключит деформацию и растрескивание шпонки, а также повреждение паза в валу, обеспечивая надежную и долговечную установку.

Проверка и сборка двигателя после установки шпонки

После запрессовки шпонки необходимо проверить точность её посадки: отсутствие люфта и правильное расположение по оси вала. Для этого используйте щуп толщиной 0,05 мм – он не должен проходить между шпонкой и пазом.

Осмотрите посадочное место на валу и шпонку на наличие повреждений, задиров или деформаций. Любые дефекты требуют замены шпонки или дополнительной обработки паза.

Перед сборкой распределительного вала удалите остатки смазки и загрязнения с шпонки и прилегающих поверхностей. Нанесите тонкий слой моторного масла на шпонку для облегчения монтажа и предотвращения коррозии.

Установите распредвал в блок, следя за правильной ориентацией шпонки относительно шестерни и других элементов механизма ГРМ. Проверьте плавность вращения вала, отсутствие заеданий и посторонних шумов.

Закрепите крепёжные элементы распределительного вала с моментом затяжки согласно технической документации двигателя 406. Несоблюдение моментов может привести к смещению шпонки и нарушению синхронизации ГРМ.

После установки вала и всех сопутствующих деталей проведите проверку фазы газораспределения. Это гарантирует, что шпонка установлена правильно и не влияет на положение кулачков относительно коленвала.

Перед окончательной сборкой проверьте состояние уплотнителей крышек распределительного вала, при необходимости замените их во избежание протечек масла.

Соберите остальные элементы двигателя согласно инструкции, уделяя внимание правильному сопряжению деталей и отсутствию перекосов. После сборки проведите контрольный пуск и мониторинг давления масла и звуков работы двигателя.

Вопрос-ответ:

Как правильно подготовить распредвал перед установкой шпонки?

Перед установкой шпонки распредвал нужно тщательно очистить от загрязнений и старого масла. Проверьте посадочное место на отсутствие задиров и деформаций — поверхность должна быть гладкой и ровной. При необходимости аккуратно удалите ржавчину или нагар мелкой наждачной бумагой или стальной щеткой. Это обеспечит плотное прилегание шпонки и предотвратит её самопроизвольное смещение при работе двигателя.

Какие инструменты потребуются для запрессовки шпонки на распредвал двигателя 406?

Для запрессовки шпонки понадобятся следующие инструменты: молоток с мягким бойком или деревянным бруском, тиски или пресс для равномерного нажатия, а также оправка по размеру шпонки. Важно не использовать металлический молоток напрямую по шпонке, чтобы избежать деформации. Иногда используют специальную смазку для облегчения установки и предотвращения коррозии.

Какие признаки указывают на неправильную установку шпонки на распредвал?

Если шпонка установлена неправильно, двигатель может работать с вибрациями, появятся посторонние шумы в области распредвала или ухудшится синхронизация фаз газораспределения. Визуально можно заметить, что шпонка выступает за пределы посадочного места или стоит с перекосом. При демонтаже шпонки можно обнаружить задиры или повреждения посадочного места и самой шпонки.

Можно ли обойтись без использования пресса при установке шпонки на распредвал?

В некоторых случаях можно аккуратно запрессовать шпонку с помощью молотка и деревянной оправки, если посадка достаточно свободная и шпонка не требует большого усилия. Однако для плотной посадки и чтобы избежать перекосов и повреждений, рекомендуют использовать пресс или тиски. Ручная установка без подходящего инструмента может привести к деформации шпонки и ухудшению работы двигателя.

Как проверить, что шпонка установлена правильно и не сместится в процессе эксплуатации?

После установки шпонки рекомендуется проверить, что она сидит плотно и не люфтит в посадочном месте. Для этого распредвал можно слегка прокрутить и осмотреть стык шпонки и вала. Шпонка должна быть заподлицо с поверхностью вала, без выступов и перекосов. Также стоит убедиться, что нет зазоров, которые могли бы привести к её смещению под нагрузкой. Важна качественная запрессовка — если она сделана правильно, шпонка не сдвинется при работе двигателя.

Какие инструменты нужны для установки шпонки на распредвал двигателя 406 своими руками?

Для правильной установки шпонки потребуются следующие инструменты: молоток с мягким бойком (латунным или деревянным), съемник для шпонок или небольшой зубило, кернер или тонкий пробойник для центровки, а также измерительные приборы — штангенциркуль и микрометр. Важно иметь чистую ветошь и обезжириватель для очистки посадочного места перед установкой. При наличии прессового оборудования работа станет проще, но допускается и аккуратная ручная запрессовка с помощью молотка и оправки.

Как избежать повреждений распредвала и шпонки при установке?

Чтобы избежать деформаций и повреждений, посадочное место на валу и сама шпонка должны быть тщательно очищены от загрязнений и старой смазки. Необходимо проверить отсутствие заусенцев и неровностей, которые могут помешать плотной посадке. При запрессовке нельзя наносить удары напрямую по шпонке — лучше использовать оправку или деревянную прокладку. Запрессовку проводят равномерно, чтобы шпонка вошла в паз без перекосов. При обнаружении слишком тугой или свободной посадки стоит подобрать шпонку с точными размерами, так как неправильный размер ведет к быстрому износу и вибрациям в работе двигателя.
