Как устроен генератор переменного тока

Генератор переменного тока преобразует механическую энергию вращения в электрическую с переменным напряжением и частотой. Основой его действия служит явление электромагнитной индукции, при котором в проводнике возникает ЭДС при его перемещении в магнитном поле. Это позволяет обеспечить питание потребителей переменным током без использования внешнего источника энергии.

Ключевым элементом конструкции является ротор с постоянными магнитами или электромагнитной обмоткой, вращающийся внутри статора с обмотками. При вращении ротора меняется магнитный поток, пронизывающий обмотки статора, что вызывает чередующееся направление индуцированной ЭДС. Частота переменного тока зависит от скорости вращения ротора и числа пар полюсов, согласно формуле: f = (p × n) / 60, где f – частота, p – число пар полюсов, n – обороты в минуту.

Для повышения надёжности и качества вырабатываемой энергии необходимо учитывать тип возбуждения, симметрию нагрузки, тепловые режимы и наличие систем автоматической регулировки. Также важно проводить регулярную проверку сопротивления обмоток, изоляции и балансировки вращающихся частей, чтобы предотвратить перегрев и вибрации.

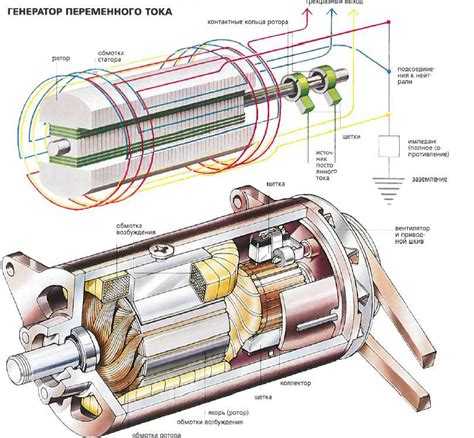

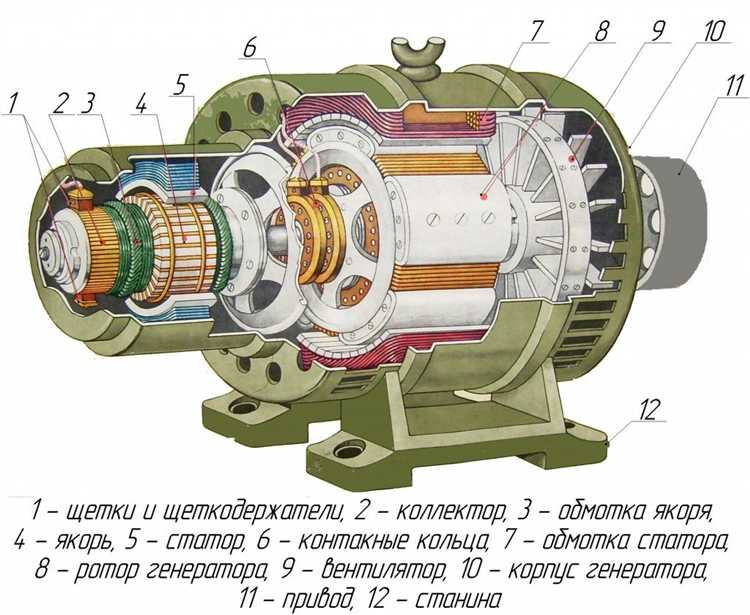

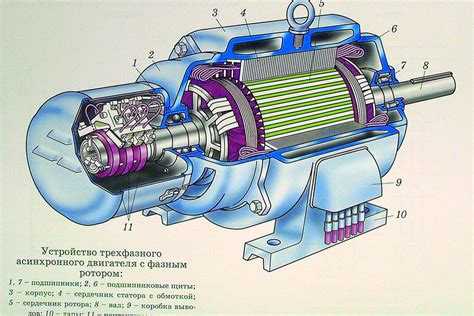

Из чего состоит генератор переменного тока

Ротор – подвижная часть генератора, чаще всего представляет собой электромагнит с обмоткой возбуждения, закреплённой на валу. При вращении ротора создаётся магнитное поле, взаимодействующее со статором. В большинстве современных моделей используется контактное кольцо для подачи тока возбуждения на обмотку ротора.

Статор – неподвижная часть, внутри которой установлена обмотка, где индуцируется переменное напряжение. Сердечник статора собирается из пластин электротехнической стали для снижения вихревых токов. Конфигурация обмотки определяет форму выходного напряжения.

Щёточный узел – обеспечивает подачу тока на вращающуюся обмотку возбуждения. Щётки выполнены из графита или металлокомпозиционного материала и прижимаются к контактным кольцам. Износ щёток требует регулярного контроля.

Подшипники – поддерживают вращение ротора и снижают трение. Обычно применяются шариковые или роликовые подшипники с защитой от пыли и влаги. Состояние подшипников влияет на надёжность и срок службы генератора.

Вентилятор – закреплён на валу ротора и служит для охлаждения внутренних компонентов. В генераторах с высоким током вентиляция критична для предотвращения перегрева обмоток.

Корпус – обеспечивает механическую защиту и удерживает все узлы в фиксированном положении. Может иметь ребра для улучшения теплоотвода. Материал корпуса – литой алюминий или сталь.

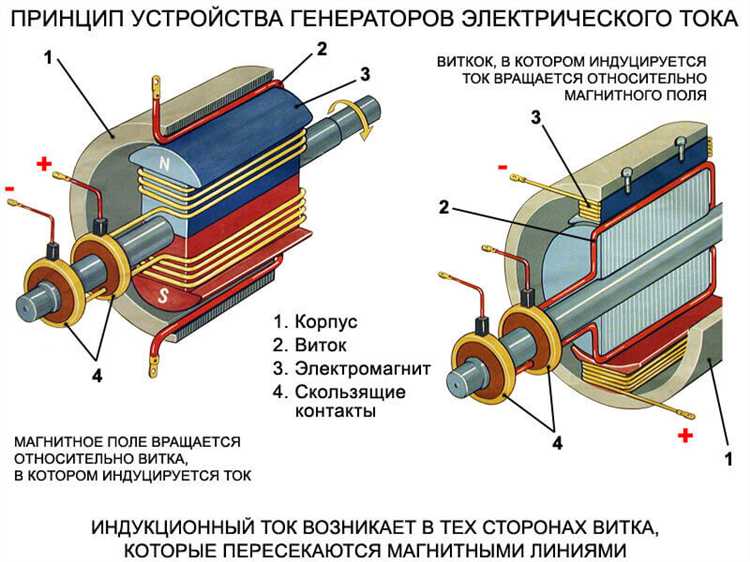

Как создаётся магнитное поле внутри генератора

Магнитное поле в генераторе переменного тока создаётся за счёт работы возбуждающей системы. Основной элемент, отвечающий за генерацию поля, – электромагнит, расположенный на роторе. Он питается постоянным током, подаваемым через контактные кольца и щётки от внешнего источника или встроенного возбудителя.

Когда через обмотку возбуждения протекает ток, вокруг проводников образуется магнитное поле. При вращении ротора вместе с ним движется и магнитное поле, создавая условия для индукции тока в неподвижной статорной обмотке. Интенсивность поля зависит от величины возбуждающего тока и конструкции магнитопровода. При необходимости стабилизации напряжения применяется автоматическое регулирование тока возбуждения.

В некоторых генераторах вместо электромагнитов используют постоянные магниты, но такая схема применяется только в маломощных устройствах. В промышленных агрегатах основным источником поля остаётся электромагнит с регулируемым током возбуждения, обеспечивающим стабильную работу генератора при переменных нагрузках.

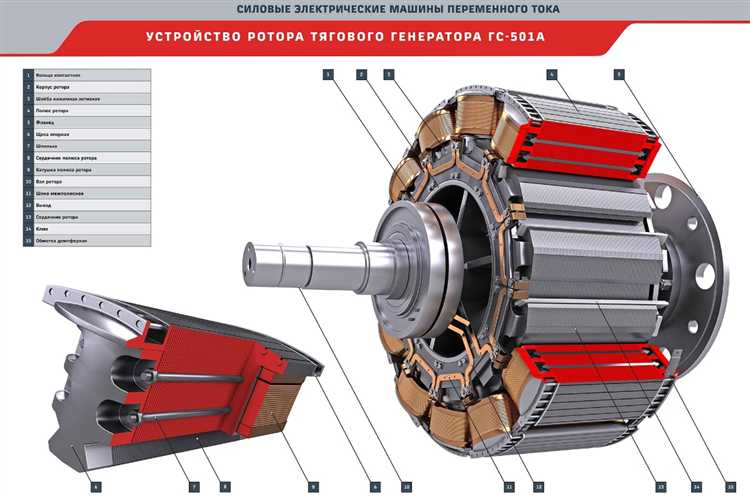

Роль ротора и способ его вращения

Главная задача ротора – обеспечить стабильное магнитное поле, взаимодействующее с обмотками статора. В зависимости от конструкции генератора, ротор может быть:

• электромагнитным – с обмоткой возбуждения и подачей тока через контактные кольца;
• постоянным магнитом – чаще используется в маломощных генераторах;
• безобмоточным – применяется в системах с внешним возбуждением или в синхронных машинах особого типа.

Вращение ротора достигается за счёт механического воздействия, обычно от:

1. двигателя внутреннего сгорания – в автономных генераторах;
2. турбины – в электростанциях (паровой, газовой или гидравлической);
3. привода от коленвала – в автомобильных генераторах.

Частота вращения ротора напрямую влияет на частоту индуцируемого тока. Для синхронных генераторов частота оборотов согласована с числом полюсов согласно формуле: f = (p × n) / 120, где f – частота тока в Гц, p – число полюсов, n – скорость вращения в об/мин.

Поддержание стабильной скорости вращения необходимо для получения стабильного напряжения и частоты. В промышленных установках для этой цели применяют автоматические регуляторы оборотов и системы возбуждения с обратной связью.

Влияние обмотки статора на выработку тока

Чем больше витков в катушке, тем выше амплитуда ЭДС при прочих равных условиях. Однако чрезмерное увеличение витков повышает сопротивление обмотки, что приводит к потерям мощности на нагрев. Оптимальное число витков рассчитывается с учётом частоты вращения ротора и магнитной индукции в зазоре.

Сечение провода влияет на пропускную способность тока. При недостаточном сечении возникает перегрев, а при чрезмерном – увеличиваются габариты и вес статора. Обычно используют медные провода сечением от 0,8 до 2 мм² в зависимости от проектной мощности генератора.

Тип укладки – концентрическая или петлевая – влияет на форму кривой ЭДС и её симметричность. Концентрическая намотка упрощает изготовление, но петлевая обеспечивает более равномерное распределение поля и снижает уровень гармоник.

Качество изоляции между витками влияет на надёжность работы при высоких напряжениях. Для промышленных генераторов применяются термостойкие лаки и стеклотканевые прокладки, выдерживающие нагрев до 180 °C и выше.

Сопряжение обмотки с магнитопроводом статора также играет роль: плотная укладка и минимальные воздушные зазоры способствуют лучшему магнитному сцеплению и повышению КПД генератора.

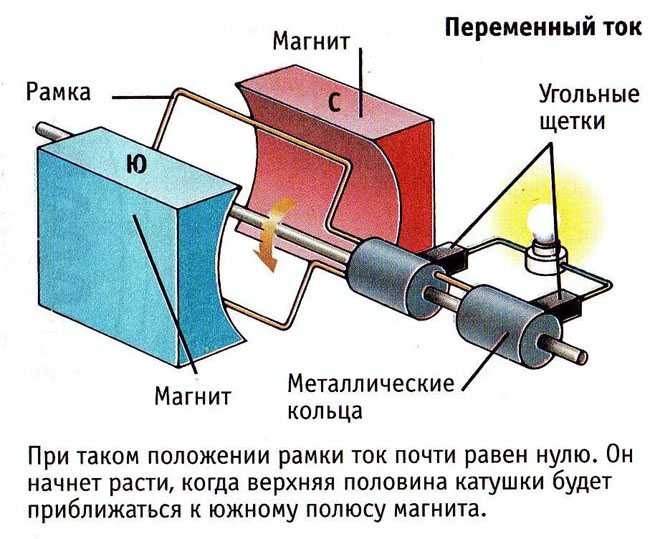

Как возникает переменное напряжение на выходе

Форма возникающего напряжения определяется геометрией и расположением катушек в статоре. В большинстве промышленных генераторов используется трёхфазная синусоидальная система, при которой катушки размещаются под углом 120° относительно друг друга. Это позволяет получать три синусоиды напряжения, смещённые по фазе.

Частота переменного напряжения зависит от частоты вращения ротора и количества пар полюсов. Она рассчитывается по формуле:

Например, при скорости 3000 об/мин и двух парах полюсов частота составит 100 Гц. Чтобы получить стандартные 50 Гц, в тех же условиях число полюсных пар должно быть равно одной.

Амплитуда напряжения определяется амплитудой ЭДС, зависящей от плотности магнитного потока и конструкции обмотки. В реальных условиях выходное напряжение стабилизируется системой автоматического регулирования возбуждения, изменяющей ток в обмотке возбуждения.

Почему важна частота вращения ротора

Частота вращения ротора напрямую определяет частоту переменного напряжения и тока на выходе генератора. Для синхронных генераторов частота сети f рассчитывается по формуле f = (p × n) / 120, где p – количество полюсов, n – скорость вращения ротора в оборотах в минуту (об/мин). Изменение n ведет к изменению выходной частоты.

Стабильная частота вращения необходима для поддержания постоянной частоты электросети, обычно 50 или 60 Гц. Отклонения в скорости приводят к колебаниям частоты, что может вызвать сбои в работе электрооборудования и снизить качество электроэнергии.

При нагрузочных изменениях генератор испытывает механические и электрические колебания, способные повлиять на скорость ротора. Контроль частоты вращения достигается с помощью систем регулирования оборотов двигателя-привода и автоматических регуляторов частоты (AGC).

Высокая точность поддержания скорости важна для синхронизации генератора с сетью. Несоответствие частоты может вызвать повреждение обмоток и нарушение стабильности параллельной работы нескольких генераторов.

В промышленных генераторах частота вращения часто фиксируется на 3000 об/мин (2 полюса, 50 Гц) или 3600 об/мин (2 полюса, 60 Гц). Для машин с большим числом полюсов скорость пропорционально снижается, сохраняя требуемую частоту.

Таким образом, частота вращения ротора – ключевой параметр, влияющий на качество выходной электроэнергии, надежность и эффективность работы генератора.

Как стабилизируется выходное напряжение генератора

Выходное напряжение генератора зависит от скорости вращения ротора и величины магнитного потока. Для стабилизации напряжения применяется система автоматического регулирования возбуждения (АРВ).

АРВ контролирует ток возбуждения обмотки ротора, изменяя его в зависимости от изменения нагрузки и скорости вращения. При увеличении нагрузки падает напряжение, что фиксируется датчиками. Система увеличивает ток возбуждения, усиливая магнитное поле, что восстанавливает напряжение до заданного уровня.

Стабилизация также достигается за счёт регулировки частоты вращения двигателя, приводящего в движение ротор, поддерживая её на постоянном уровне. Используются тахогенераторы или датчики скорости, подавающие сигнал в регулятор скорости.

В современных установках для точной стабилизации напряжения применяются электронные регуляторы, обеспечивающие быстрое и точное изменение тока возбуждения без механических задержек.

Для дополнительной защиты напряжение ограничивается с помощью ограничителей перенапряжения, предотвращающих выход из строя оборудования при скачках напряжения.

Типичные неисправности и их влияние на работу

Нарушение целостности изоляции обмоток статора вызывает короткие замыкания, что приводит к снижению выходного напряжения и повышенному нагреву генератора. Это ускоряет износ и может привести к пробою обмоток.

Износ или повреждение щеток и коллектора ухудшает контакт, вызывает искрение и нестабильность напряжения на выходе. При длительной эксплуатации возможно повреждение ротора и снижение мощности.

Сбой в системе возбуждения снижает магнитный поток, что ведет к падению напряжения и нестабильной частоте. Без правильного возбуждения генератор не сможет обеспечить заданные параметры тока.

Механические дефекты, такие как износ подшипников или дисбаланс ротора, вызывают вибрации и шум, снижают срок службы и могут привести к заклиниванию или разрушению механизма.

• Пониженное напряжение часто связано с ослаблением магнитного поля или повреждением обмоток.
• Перегрев указывает на проблемы с охлаждением или чрезмерной нагрузкой.
• Неустойчивая частота говорит о нарушениях в регулировании скорости вращения ротора.

Рекомендуется регулярно проверять изоляцию обмоток с помощью мегомметра, контролировать состояние щеток и коллектора, а также следить за исправностью системы возбуждения и техническим состоянием подшипников.

Вопрос-ответ:

Как именно в генераторе переменного тока возникает напряжение?

Напряжение появляется за счёт изменения магнитного потока, пронизывающего обмотки генератора. При вращении ротора с магнитом или электромагнитом магнитное поле пересекает неподвижную обмотку статора. Это приводит к появлению электродвижущей силы, которая изменяется по величине и направлению, создавая переменное напряжение.

Почему частота переменного напряжения зависит от скорости вращения ротора?

Частота напряжения определяется числом оборотов ротора в секунду и количеством пар полюсов в генераторе. Чем быстрее вращается ротор, тем чаще магнитное поле пересекает обмотки, следовательно, увеличивается частота. При постоянном числе полюсов частота прямо пропорциональна скорости вращения.

В чём разница между ротором и статором в генераторе переменного тока?

Ротор — это вращающаяся часть генератора, несущая магнитное поле, созданное постоянными магнитами или электромагнитами. Статор — неподвижная часть, содержащая обмотки, в которых индуцируется переменное напряжение. Взаимодействие магнитного поля ротора с обмотками статора обеспечивает выработку электроэнергии.

Какие типы генераторов переменного тока применяются на практике и чем они отличаются?

Существуют синхронные и асинхронные генераторы. Синхронные работают с постоянной частотой, совпадающей со скоростью вращения ротора, и широко используются в энергетике. Асинхронные генераторы имеют более простой конструктив и применяются в ветроэнергетике и малой гидроэнергетике, но требуют дополнительного возбуждения для стабильной работы.

Как на выходе генератора формируется переменный ток с нужной амплитудой и частотой?

Амплитуда напряжения зависит от силы магнитного поля, числа витков в обмотке и скорости вращения ротора. Для поддержания стабильной амплитуды в современных установках используют регуляторы возбуждения, меняющие ток в обмотках ротора. Частота же определяется строго скоростью вращения и числом пар полюсов, поэтому её контролируют механическим приводом.
