Бесступенчатый вариатор тойота что это

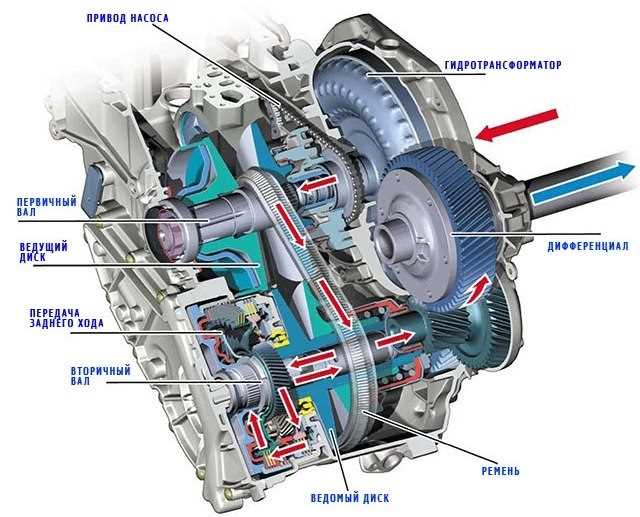

Бесступенчатый вариатор (CVT) Toyota – это трансмиссия, способная изменять передаточное число плавно и без рывков. В отличие от классических автоматов с фиксированными передачами, CVT использует систему из двух конических шкивов и металлического ремня, обеспечивая непрерывное изменение передаточного отношения. Такая конструкция позволяет удерживать двигатель в оптимальном диапазоне оборотов при различных режимах движения.

Основу работы вариатора составляет принцип изменения диаметра ведущего и ведомого шкивов. При ускорении, электронный блок управления корректирует положение шкивов с помощью гидравлических актуаторов, изменяя передаточное отношение в реальном времени. Это позволяет двигателю быстрее выходить на максимальную тягу и снижает расход топлива. В моделях Toyota используется усовершенствованная система управления под названием Shiftmatic, имитирующая работу ступенчатой коробки в спортивных режимах движения.

Для продления ресурса вариатора необходимо использовать трансмиссионную жидкость, одобренную Toyota (например, Toyota CVT Fluid TC или FE в зависимости от модели), соблюдать интервал замены в 60 000–80 000 км и избегать резких стартов при высокой нагрузке. Особое внимание стоит уделить охлаждению трансмиссии – перегрев является основной причиной выхода из строя металлического ремня или фрикционных поверхностей шкивов.

Технология Toyota CVT применяется в широком спектре моделей: от компактных Yaris и Corolla до гибридов Camry и RAV4. При правильной эксплуатации бесступенчатый вариатор демонстрирует высокую надежность, а адаптивные алгоритмы управления делают его поведение максимально приближенным к классическому автомату.

Принцип действия вариатора Toyota с ремнём и шкивами

Вариатор Toyota с ремнём и шкивами представляет собой трансмиссию с двумя коническими шкивами – ведущим (первичным) и ведомым (вторичным), соединёнными металлическим толкающим ремнём. Главная задача системы – обеспечить плавное изменение передаточного числа без фиксированных ступеней, что достигается за счёт непрерывного изменения эффективного диаметра шкивов.

Каждый шкив состоит из двух половин, расположенных конусами друг к другу. Изменение расстояния между половинами регулируется гидравлическими приводами, управляемыми электронным блоком управления трансмиссией (TCM). Когда половинки ведущего шкива сближаются, ремень поднимается вверх, увеличивая эффективный диаметр. Одновременно половинки ведомого шкива расходятся, уменьшая его диаметр. Это приводит к «повышенной передаче». При обратном движении – «пониженная передача».

Металлический ремень в вариаторе Toyota состоит из набора стальных пластин, удерживаемых тонкими сегментами. В отличие от резиновых ремней, такая конструкция позволяет передавать высокий крутящий момент и обладает значительно большей долговечностью при правильной эксплуатации. Важное условие – поддержание чистоты масла CVT и своевременная его замена, так как гидравлическая система требует стабильного давления и чистой рабочей среды.

Электронная система управления анализирует обороты двигателя, положение педали акселератора, нагрузку и другие параметры. В зависимости от условий выбирается оптимальное передаточное число, обеспечивая баланс между экономичностью и динамикой. При разгоне вариатор удерживает двигатель на оборотах максимальной мощности, а при движении на постоянной скорости снижает обороты для экономии топлива.

Устройство также включает систему натяжения ремня, предотвращающую проскальзывание и повышающий шум. Она автоматически регулирует усилие сжатия шкивов в зависимости от момента нагрузки. Это снижает износ и предотвращает повреждения при резких изменениях крутящего момента.

Роль электронной системы управления в работе вариатора

Электронная система управления (ECU) в вариаторе Toyota координирует работу всех ключевых компонентов трансмиссии, включая гидравлический блок, приводные шкивы и датчики скорости. Она не просто выполняет команды водителя, а анализирует десятки параметров в реальном времени: положение педали акселератора, обороты двигателя, температуру трансмиссионной жидкости, угол наклона кузова и нагрузку на привод.

Благодаря быстродействию ECU, передаточное число между ведущим и ведомым шкивами подбирается оптимально с точки зрения экономии топлива, ускорения и ресурса агрегата. Например, при резком нажатии на газ блок управления мгновенно изменяет давление в гидросистеме, увеличивая натяжение ремня и изменяя диаметр шкивов, обеспечивая быстрый отклик без рывков.

Особое значение имеет адаптивное управление. ECU «обучается» стилю вождения и корректирует алгоритмы работы. В городском режиме он отдает приоритет плавности, на трассе – стабильности оборотов. При обнаружении перегрева, система временно изменяет характеристики отклика, чтобы снизить нагрузку на трансмиссию и предотвратить повреждения.

Диагностическая функция ECU позволяет точно определить неисправности. При отклонениях в работе вариатора, электронный блок фиксирует коды ошибок, которые можно считать через диагностический разъём OBD-II. Это упрощает сервисное обслуживание и позволяет предупредить серьёзные поломки на ранней стадии.

Для корректной работы ECU критически важно поддерживать обновление прошивки у официального дилера, особенно после вмешательств в двигатель или трансмиссию. Кроме того, использование оригинального программного обеспечения и совместимых датчиков напрямую влияет на долговечность всей системы вариатора.

Как изменяется передаточное число во время движения

Передаточное число в вариаторе Toyota изменяется за счёт перемещения половинок ведущего и ведомого шкивов, которые формируют рабочую ширину канавки для стального ремня. В отличие от классических автоматических трансмиссий, изменение передаточного числа происходит плавно и непрерывно, без фиксированных ступеней. Это позволяет двигателю работать в оптимальном диапазоне оборотов при различных режимах движения.

Во время разгона:

Половинки ведущего шкива сближаются, уменьшая его эффективный диаметр.
Одновременно половинки ведомого шкива расходятся, увеличивая его диаметр.
В результате ремень перемещается выше по ведомому шкиву и ниже по ведущему, что понижает передаточное число и увеличивает скорость.

Во время торможения или снижения скорости:

Половинки ведущего шкива расходятся, увеличивая его диаметр.
Половинки ведомого шкива сближаются, уменьшая его диаметр.
Ремень смещается выше по ведущему и ниже по ведомому шкиву, передаточное число возрастает, обеспечивая более высокий крутящий момент на колёсах.

Механизм управления варьированием передаточного числа включает гидравлический привод, контролируемый электронным блоком управления (ECU). Этот блок получает данные от различных датчиков:

Датчик положения педали акселератора;
Датчик оборотов двигателя и скорости автомобиля;
Датчик температуры масла в трансмиссии;
Датчик нагрузки двигателя (по MAP или MAF);
Датчики положения шкивов и давления в гидравлической системе.

На основе этих данных ECU регулирует давление масла, подаваемого на шкивы, заставляя их изменять рабочий диаметр. Такая схема позволяет:

Минимизировать потери мощности при разгоне;
Поддерживать низкий расход топлива в крейсерском режиме;
Обеспечивать мгновенный отклик трансмиссии при изменении нагрузки.

Кроме того, в спортивных режимах или при включённой функции «ручного переключения» электронная система искусственно формирует «виртуальные» ступени, фиксируя передаточное число на заданных значениях. Это улучшает управляемость и позволяет водителю активнее контролировать поведение автомобиля.

Поведение вариатора Toyota при разгоне и торможении

При разгоне вариатор Toyota изменяет передаточное число с целью поддержания двигателя в оптимальной зоне крутящего момента. В штатном режиме обороты двигателя быстро растут до 3000–4000 об/мин и удерживаются на этом уровне, позволяя плавно ускоряться без характерных переключений передач.

В режиме спортивного ускорения вариатор фиксирует обороты в пределах 5000–6000 об/мин, максимально используя потенциал двигателя Dynamic Force. Первая передача в Direct Shift-CVT реализована через механическую зубчатую пару, что повышает эффективность разгона и снижает потери на проскальзывание ремня.

При торможении вариатор плавно увеличивает передаточное число, уменьшая нагрузку на двигатель и позволяя автомобилю замедляться за счёт двигательного тормоза. В режиме «B» или при активной рекуперации в гибридных системах e-CVT ECU координирует вариатор и электромоторы, обеспечивая эффективное замедление и заряд аккумулятора.

При движении на спусках вариатор поддерживает повышенное передаточное число, чтобы предотвратить чрезмерное ускорение автомобиля без активного использования тормозов. Включение систем помощи при спуске интегрируется с управлением вариатором для стабилизации скорости и предотвращения пробуксовки.

Особенности работы вариатора в зимних и горных условиях

В условиях низких температур и сложного рельефа бесступенчатый вариатор Toyota испытывает повышенную нагрузку, требующую адаптации управления и ухода. Особенности работы связаны с изменениями вязкости трансмиссионного масла и повышенной нагрузкой на ремень и шкивы.

Влияние низких температур: При холоде масло в вариаторе густеет, ухудшая смазку и увеличивая сопротивление подвижных элементов. Это может приводить к более медленной реакции системы на изменение передаточного числа и повышенному износу ремня.
Рекомендации по прогреву: Перед активным движением рекомендуется выдерживать двигатель и вариатор в режиме холостого хода 1–3 минуты. Это позволяет маслу достичь рабочей температуры и вязкости, снижая риск повреждений.
Особенности эксплуатации в горах: При движении в горной местности вариатор постоянно меняет передаточное число для поддержания оптимальных оборотов двигателя. Постоянные нагрузки на ремень и шкивы увеличиваются, что требует качественного технического обслуживания и своевременной замены масла.
Использование режима пониженной передачи: В Toyota предусмотрены режимы с фиксированным низким передаточным числом (например, «L» или «S»), которые рекомендуются для горных спусков и подъёмов. Они помогают удерживать стабильные обороты двигателя и уменьшают нагрузку на вариатор.
Выбор масла: Для зимнего периода и горных условий важно использовать рекомендованное производителем трансмиссионное масло с подходящим классом вязкости, например, с индексом вязкости, гарантирующим стабильную работу при низких температурах.
Системы контроля и защиты: Вариаторы Toyota оснащены датчиками температуры и давления масла, а также электронным управлением, которое ограничивает нагрузки и изменяет параметры работы при перегреве или чрезмерной нагрузке, что особенно важно в экстремальных условиях.

Соблюдение этих рекомендаций значительно продлевает срок службы вариатора и сохраняет его эффективность при эксплуатации в зимних и горных условиях.

Как ведёт себя вариатор при буксировке и повышенной нагрузке

При буксировке и повышенной нагрузке бесступенчатый вариатор Toyota адаптирует режим работы для снижения риска перегрева и износа. Электронный блок управления (ECU) ограничивает максимальное передаточное число, чтобы уменьшить нагрузку на ремень и шкивы. Это приводит к более высоким оборотам двигателя при движении с нагрузкой, что улучшает крутящий момент и стабильность тяги.

Вариатор поддерживает постоянный оптимальный крутящий момент, избегая резких скачков, которые могут повредить трансмиссию. При длительной нагрузке система может активировать функцию защиты, ограничивающую скорость движения и усиливающую охлаждение через вентилятор и масляный насос.

Рекомендуется при буксировке соблюдать предельные нагрузки, указанные производителем, и избегать длительного движения на высоких оборотах двигателя. При необходимости использовать режим пониженной передачи (если предусмотрен), который стабилизирует передаточное число и уменьшает термическую нагрузку на вариатор.

Игнорирование особенностей работы вариатора при буксировке увеличивает риск проскальзывания ремня, преждевременного износа подшипников и перегрева масла в системе, что ведёт к дорогостоящему ремонту. Регулярная диагностика и своевременная замена трансмиссионной жидкости критичны для поддержания надежности вариатора при эксплуатации с нагрузками.

Вопрос-ответ:

Что такое бесступенчатый вариатор Toyota и как он работает?

Бесступенчатый вариатор Toyota (CVT) — это трансмиссия, которая плавно изменяет передаточное число, в отличие от традиционных коробок передач с фиксированными ступенями. В ней используется ремень и два шкива, которые могут менять своё расстояние, что позволяет достигать различных передаточных чисел без рывков. Это обеспечивает более плавное и экономичное движение, что особенно полезно при езде в условиях городского трафика.

Какие преимущества вариатор Toyota по сравнению с традиционной коробкой передач?

Основное преимущество вариатора Toyota — это более высокая топливная экономичность, так как он всегда работает на оптимальных оборотах двигателя. В отличие от обычной коробки передач, вариатор не имеет жестких переключений, что делает движение более комфортным и менее шумным. Также, при ускорении вариатор плавно изменяет передаточное число, что позволяет избежать резких рывков, характерных для традиционных трансмиссий.

Есть ли у вариатора Toyota какие-то особенности эксплуатации в сложных условиях, например, в горах или в зимний период?

В горных условиях или при зимней езде вариатор Toyota адаптируется к изменяющимся нагрузкам. В таких ситуациях вариатор может работать более эффективно, поддерживая стабильные обороты двигателя, что важно для уверенного старта и движения на скользкой или пересеченной местности. Важно помнить, что в таких условиях необходимо соблюдать осторожность, поскольку работа вариатора может отличаться от работы механических коробок передач, особенно в случае сильных морозов, когда масло может стать более вязким.

Как влияет вариатор на динамику автомобиля, особенно при разгоне?

При разгоне вариатор Toyota обеспечивает плавное нарастание скорости, избегая резких скачков оборотов двигателя, как в случае с традиционными коробками передач. Это позволяет автомобилю достигать максимальной мощности двигателя без резких изменений в оборотах, что дает впечатление более плавного и линейного разгона. В таких ситуациях вариатор может работать быстрее и эффективнее, чем обычная трансмиссия, особенно на старте с места.

Нужно ли проводить специальное обслуживание вариатора Toyota, чтобы он работал долго?

Да, как и любая другая трансмиссия, вариатор требует регулярного обслуживания. Рекомендуется периодическая замена трансмиссионной жидкости и проверка состояния ремня. Необходимо следить за уровнем масла, так как его недостаток может привести к перегреву и преждевременному износу вариатора. Также важно избегать перегрузок и длительных поездок на высоких оборотах, что может повлиять на его долговечность.

Что такое бесступенчатый вариатор Toyota и как он работает?

Бесступенчатый вариатор (CVT) Toyota — это тип трансмиссии, который обеспечивает плавный и бесшовный переход между передачами без фиксированных ступеней, как в традиционных коробках передач. Он использует систему шкивов и ремней, которые изменяют передаточное отношение в зависимости от скорости и нагрузки двигателя. В отличие от механических коробок, где переключение передач происходит на фиксированные уровни, вариатор Toyota позволяет двигателю работать на оптимальных оборотах, что повышает топливную эффективность и комфорт при вождении. В процессе работы вариатор автоматически регулирует передаточное отношение, предоставляя автомобилю плавный разгон и экономичный расход топлива.
