Коробка передач DSG 7, установленная на многих моделях VAG, использует два сцепления, ресурс которых подлежит контролю. Износ сцепления напрямую влияет на качество переключения передач, поведение автомобиля в пробках и долговечность самой трансмиссии. Проверить остаточный ресурс можно без демонтажа агрегатов – с помощью диагностического ПО VCDS, известного в России под названием «Вася Диагност».
Для оценки состояния сцепления требуется доступ к блоку Mechatronic через диагностический разъём OBD-II. В программе необходимо перейти в блок 02 – «Автоматическая коробка передач» и открыть раздел «Измеряемые группы» (Measuring Blocks). Конкретные значения ресурса отображаются в группах 109 и 110, где указаны параметры адаптации сцеплений, включая базовую толщину фрикционов и текущий износ в миллиметрах.
Показатель остатка сцепления рассчитывается по формуле: остаток = базовая толщина – измеренное значение. Если остаток менее 1,5 мм, это сигнал к замене. Также важно сравнивать показатели обоих сцеплений: значительное расхождение между ними может свидетельствовать о нарушении в работе мехатроника или необходимости адаптации.
Перед проверкой необходимо обеспечить прогрев трансмиссии до рабочей температуры (не менее 50 °C), выполнить адаптацию, если она не проводилась ранее, и исключить ошибки в памяти блока. Любые отклонения в измеренных данных стоит интерпретировать с учётом поведения автомобиля и истории обслуживания, а не только по числовому значению.
Подключение Вася Диагност к автомобилю с DSG 7
Перед началом работы убедитесь, что диагностический кабель полностью совместим с используемой версией программы «Вася Диагност» и поддерживает протоколы UDS/TP 2.0. Также важно, чтобы на ноутбуке была установлена последняя версия драйверов для кабеля.
Подключите диагностический адаптер к разъёму OBD-II, который расположен в салоне автомобиля – чаще всего под рулевой колонкой слева или в нижней части центральной консоли. Зажигание должно быть включено, но двигатель запускать не требуется.
После подключения кабеля запустите программу «Вася Диагност» и убедитесь, что соединение с блоком управления установлено. В случае с DSG 7 необходимо выбрать блок 02 – «Автоматическая коробка передач». Для версий прошивки DQ200 (самая распространённая версия DSG 7) программа должна отобразить номер блока управления, серийный номер и кодировка.
Если программа не может установить связь с блоком 02, проверьте корректность подключения адаптера, включено ли зажигание и активен ли COM-порт в настройках программы. При использовании USB-кабеля желательно отключить сторонние устройства, способные вызвать конфликт ресурсов.
Для корректной диагностики рекомендуется отключить энергосберегающий режим ноутбука и использовать стабильный источник питания. В процессе проверки остатка сцепления и других параметров DSG 7 возможны короткие циклы активации компонентов, поэтому напряжение в бортовой сети автомобиля должно оставаться стабильным – не ниже 12,0 В.

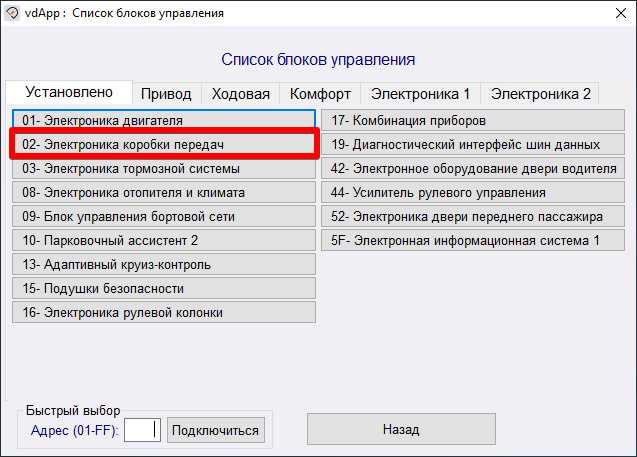

Выбор блока управления коробкой передач в интерфейсе программы
После подключения адаптера и запуска Вася Диагност необходимо перейти в раздел «Выбор блока управления». Для диагностики DSG 7 требуется выбрать блок с кодом 02 – «Автоматическая коробка передач». Этот блок отвечает за управление сцеплением, мехатроником и гидравлической системой коробки.
Перед входом в блок 02 рекомендуется удостовериться, что идентификация прошла корректно. В верхней части окна должна отображаться информация о коробке передач: тип DSG (например, DQ200, DQ250 или DQ381), её серийный номер и программное обеспечение. Если данные отсутствуют или отображаются некорректно, следует проверить соединение с OBD-разъёмом и питание блока управления.
После подтверждения корректного выбора блока 02 нажмите кнопку «Вход» для перехода к функциональному меню. Здесь доступны основные операции: чтение ошибок, просмотр данных в реальном времени, а также доступ к измерительным группам и базовым установкам. Для проверки остатка сцепления потребуется именно функция «Измерительные группы» (или «Advanced Measuring Values» в английской версии).
Важно: в некоторых автомобилях с DSG 7 блок может иметь нестандартный идентификатор или быть скрыт системой безопасности. В этом случае следует воспользоваться функцией ручного ввода адреса блока (ввести 02) или использовать режим расширенного сканирования с отображением всех доступных блоков.
Переход в режим «Измеряемые группы» для доступа к параметрам сцепления
После выбора блока управления коробкой передач (обычно адрес 02 или 02G) необходимо перейти в режим чтения текущих параметров. Для этого используется функция «Измеряемые группы», которая позволяет получить значения в реальном времени, включая данные о состоянии сцеплений.
В главном окне блока управления выберите пункт «Измеряемые группы» или «Meas. Blocks» (в зависимости от версии программы). В появившемся окне введите номер группы, содержащей параметры износа сцепления. Для большинства коробок DSG 7 DQ200 это группа Group 109.
После ввода номера нажмите кнопку «Включить», чтобы активировать отображение значений. В группе 109 отображаются следующие параметры:
- Field 1 – фактическая толщина фрикционных накладок сцепления 1;
- Field 2 – фактическая толщина фрикционных накладок сцепления 2;
- Field 3 – пробег сцеплений с момента установки;
Значения в первом и втором полях отображаются в миллиметрах и позволяют судить о степени износа накладок. При значении менее 4,0 мм сцепление считается изношенным, и рекомендуется его замена. Новые накладки обычно имеют толщину около 7,5 мм.
Если группа 109 не отображает нужные данные, также проверьте группы 115, 125 или 195, так как расположение параметров может варьироваться в зависимости от версии ПО блока управления. Для точной интерпретации параметров желательно сверяться с документацией от VAG или проверенными техническими источниками.

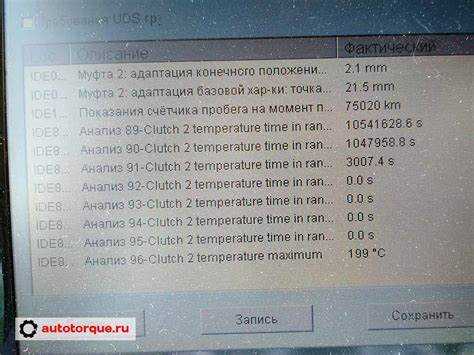

Поиск и расшифровка группы значений остатка сцепления
После перехода в режим «Измеряемые группы» необходимо найти группу параметров, отражающую текущее состояние сцепления. Для DSG 7 чаще всего используется блок управления 02 – «Автоматическая коробка передач», а искомые группы – 109, 110 или 111. Их конкретный номер может варьироваться в зависимости от модификации коробки (DQ200, DQ250 и т.д.).
- Группа 109 – отображает износ сцепления 1 и 2, а также фактическое расстояние до замены.
- Группа 110 – показывает начальные и текущие позиции привода сцепления.
- Группа 111 – содержит расчетные параметры по проскальзыванию и адаптации сцепления.
Наиболее информативный параметр – «Износ сцепления», он указывается в миллиметрах. При значении свыше 2,5 мм рекомендуется запланировать диагностику или замену сцепления. Приближение к 3,0 мм указывает на критический уровень износа. Для корректной интерпретации важно учитывать, что новое сцепление имеет нулевой износ, а допуск износа по регламенту – до 3,0 мм.
Дополнительно обращайте внимание на значение «Физическая позиция актуатора сцепления» – отклонения от начального положения могут указывать на необходимость адаптации или механические неисправности.
Рекомендуется:
- Сравнивать значения обеих половин сцепления (К1 и К2) – допустимая разница между ними не должна превышать 0,3 мм.
- Фиксировать значения при разных температурных режимах – износ может проявляться по-разному на холодной и прогретой коробке.
- Проводить интерпретацию данных только на полностью прогретой трансмиссии (не ниже 60 °C).
Точная расшифровка зависит от прошивки блока управления и версии ПО Васи Диагност. При сомнениях следует свериться с технической документацией производителя или воспользоваться форумами, где пользователи делятся конкретными кодами групп по конкретным моделям автомобилей.
Проверка значения износа сцеплений K1 и K2
Для определения износа сцеплений K1 и K2 в DSG 7 необходимо считать значения соответствующих параметров в блоке Mechatronic через режим «Измеряемые группы». В большинстве прошивок актуальные данные отображаются в группе 109 или 110, однако точный номер группы может отличаться в зависимости от версии ПО. Следует ориентироваться по наименованиям параметров: «Clutch 1 wear» и «Clutch 2 wear» или их локализованным эквивалентам.
Износ сцеплений обычно выражается в миллиметрах и представляет собой расчетную величину, отражающую степень срабатывания пакетов фрикционов. Для сцепления K1 предельно допустимое значение составляет порядка 3,5–4,0 мм, для сцепления K2 – аналогично. При превышении этих показателей значительно возрастает риск проскальзывания, перегрева и рывков при переключении передач.
Рекомендуется фиксировать значения износа при температуре масла в коробке в диапазоне 50–90 °C. Отклонения за пределы этих температур могут повлиять на точность данных. При получении значений свыше 3,0 мм необходимо планировать замену сцепления, особенно если присутствуют симптомы неисправности: толчки при трогании, вибрации или ошибки по давлению в системе сцепления.
Также важно учитывать, что значения износа K1 и K2 не обязательно должны быть равными. Разница до 0,5 мм между сцеплениями допустима и не считается неисправностью. Существенный перекос (более 1 мм) может указывать на неравномерный износ, вызванный нарушением регулировки или особенностями эксплуатации.
Интерпретация параметров на основе пробега и условий эксплуатации
Остаток сцепления DSG 7 напрямую зависит от пробега автомобиля и стиля эксплуатации. При пробеге до 50 тысяч километров нормальный остаток износа для сцеплений K1 и K2 составляет не менее 70%. Если значение ниже, это сигнал о преждевременном износе, часто вызванном интенсивной эксплуатацией в городском режиме с частыми остановками и резкими троганиями.
При пробеге от 50 до 100 тысяч километров показатель износа обычно уменьшается до 50–70%. Важно учитывать условия эксплуатации: частая езда по пересечённой местности, агрессивное вождение и постоянные пробки ускоряют износ сцеплений. В таких случаях даже при пробеге в пределах 70 тысяч километров остаток может опускаться ниже 50%, что требует технической диагностики.
Для автомобилей с пробегом свыше 100 тысяч километров остаток сцепления K1 и K2, как правило, находится в диапазоне 30–50%. При значениях ниже 30% рекомендуется плановая замена, чтобы избежать пробуксовки и выхода из строя коробки. Важно учитывать, что сцепления DSG чувствительны к перегреву, поэтому частые пробуксовки при старте также значительно снижают ресурс независимо от пробега.
Использование Вася Диагност позволяет сопоставить текущие параметры износа с историей эксплуатации. Если показатели ухудшаются резко при относительно малом пробеге, стоит обратить внимание на качество масла, стиль вождения и корректность работы системы охлаждения сцепления.
Рекомендации по дальнейшим действиям при высоком износе сцепления
Если диагностический сканер Вася Диагност фиксирует остаток сцепления ниже 20%, необходимо оперативно планировать техническое обслуживание. Эксплуатация DSG 7 с таким износом повышает риск пробуксовки и перегрева сцепления, что ведёт к дорогостоящему ремонту.
Рекомендуется провести повторную диагностику с подробным анализом измеряемых групп для подтверждения данных. Если износ подтверждён, нужно заранее записаться на замену сцепления, так как полный износ снижает ресурс других компонентов трансмиссии.
При высоком износе запрещается эксплуатировать автомобиль в режиме агрессивного старта и частого переключения передач вручную, чтобы не ускорять разрушение сцепления. Желательно избегать длительной работы на низких оборотах и буксования.
Перед ремонтом следует проверить состояние гидравлической системы управления сцеплением и провести очистку мехатроника. Иногда накопившиеся загрязнения влияют на точность измерений и работу сцепления.
После замены сцепления обязательно выполнить адаптацию блока управления DSG через Вася Диагност, чтобы восстановить оптимальный режим работы и продлить ресурс новой детали.
Если остаток сцепления находится в пределах 20-40%, рекомендовано усилить контроль и планировать замену в ближайшие 10-15 тысяч километров, учитывая стиль вождения и дорожные условия.
Игнорирование высокого износа приводит к снижению динамики автомобиля, увеличению расхода топлива и риску выхода из строя коробки передач, что значительно увеличит затраты на ремонт.
Вопрос-ответ:
Как через программу Вася Диагност получить точные данные об остатке сцепления DSG 7?
Для проверки остатка сцепления DSG 7 в Вася Диагност необходимо подключиться к блоку управления коробкой передач. В интерфейсе выбрать соответствующий блок (обычно это блок трансмиссии с обозначением DQ200 или DQ381). Затем перейти в раздел «Измеряемые группы» и найти параметры, связанные с износом сцепления K1 и K2. Значения отображаются в процентах или условных единицах, отражающих степень износа. Важно убедиться, что связь с автомобилем стабильна и данные обновляются в реальном времени.
Какие факторы влияют на скорость износа сцепления в коробке DSG 7?
Износ сцепления в DSG 7 зависит от нескольких параметров: стиля вождения (агрессивное ускорение и частые переключения нагрузок ускоряют износ), условия эксплуатации (город с частыми остановками или пробками приводит к большему износу, чем спокойная трасса), а также технического состояния автомобиля, включая уровень и качество трансмиссионного масла. Регулярное техническое обслуживание и правильная эксплуатация могут значительно продлить срок службы сцепления.
Можно ли доверять показаниям остатка сцепления, полученным через Вася Диагност, без дополнительной диагностики?
Показания, полученные через Вася Диагност, обычно точны, так как программа напрямую считывает данные с блока управления коробкой. Однако для подтверждения состояния сцепления рекомендуется дополнительно учитывать пробег автомобиля, симптомы работы трансмиссии и при необходимости проводить диагностику на стенде или осмотр у специалиста. Иногда сбои в электронике или ошибки датчиков могут влиять на отображаемую информацию.
Какие значения остатка сцепления считаются критическими для DSG 7 и требуют немедленного вмешательства?
В норме остаток сцепления должен быть в пределах 40-100%. При показателях ниже 20-25% рекомендуется подготовиться к замене сцепления, так как риск поломки и ухудшения работы трансмиссии возрастает. При значениях ниже 10% сцепление уже находится в предаварийном состоянии, и продолжительная эксплуатация может привести к серьезным повреждениям. В таких случаях лучше заранее планировать ремонт.
Как часто стоит проверять остаток сцепления DSG 7 через Вася Диагност для предотвращения поломок?
Оптимальная периодичность проверки зависит от условий эксплуатации и пробега. При активном городском режиме с интенсивными нагрузками рекомендуется проводить диагностику каждые 15-20 тысяч километров. При спокойной эксплуатации можно проверять остаток сцепления примерно раз в 30 тысяч километров или при появлении первых признаков ухудшения работы коробки. Регулярный мониторинг помогает вовремя заметить износ и избежать дорогостоящего ремонта.
Как с помощью программы «Вася Диагност» определить остаток ресурса сцепления на коробке DSG 7?
Для проверки остатка сцепления на DSG 7 через «Вася Диагност» необходимо подключиться к блоку управления коробкой передач. В интерфейсе программы выбирают соответствующий блок (например, 0B5 или J743). Затем переходят в раздел «Измеряемые группы» или «Адаптации», где отображаются параметры износа сцеплений K1 и K2. Остаток обычно представлен в виде процентов или в условных единицах, отражающих текущий ресурс фрикционных накладок. Анализ этих значений позволяет оценить состояние сцепления и принять решение о необходимости обслуживания или замены. Важно учитывать пробег автомобиля и условия эксплуатации для более точной интерпретации данных.
