Симистор ВТА16 600В – это полупроводниковый прибор, рассчитанный на коммутацию переменного тока до 16 ампер при напряжении до 600 вольт. Он широко применяется в схемах управления мощной нагрузкой: регуляторах мощности, фазовых управляемых выпрямителях, тиристорных ключах. Отказ симистора может привести к некорректной работе устройства или его полному выходу из строя.
Для диагностики симистора на месте, без демонтажа из схемы, часто используется цифровой мультиметр в режиме прозвонки или измерения падения напряжения на переходах. Однако важно учитывать, что стандартная прозвонка диодов не всегда дает корректную картину состояния прибора из-за его симметричной структуры и особенностей срабатывания при наличии управляющего тока.
При выполнении измерений важно соблюдать полярность подключения щупов и анализировать поведение прибора в прямом и обратном направлениях. Необходимо учитывать, что пробитый симистор покажет короткое замыкание между основными электродами в любом направлении, тогда как исправный не пропускает ток без подачи сигнала на управляющий электрод.
Как определить модель симистора и расшифровать маркировку ВТА16 600В
Перед началом проверки необходимо точно идентифицировать симистор. Модель указывается на корпусе компонента в виде буквенно-цифровой маркировки. В случае симистора ВТА16 600В маркировка, как правило, выглядит следующим образом: «BTA16-600B» или «BTA16-600C».
Расшифровка этой маркировки выполняется по следующим параметрам:
- BTA – тип корпуса и спецификация: пластиковый корпус TO-220 с изолированным радиатором. Буква «А» указывает на наличие встроенной изоляции между корпусом и кристаллом.
- 16 – максимальный ток в амперах, который симистор способен пропускать в течение длительного времени при нормальных условиях охлаждения. В данном случае – 16 А.
- 600 – максимальное допустимое обратное и прямое напряжение в вольтах. Симистор выдерживает до 600 В в обоих направлениях.
- B или C – класс чувствительности управляющего электрода. «B» соответствует средней чувствительности (примерно 25 мА), «C» – высокой чувствительности (порядка 10 мА), что важно при подборе замены или схемотехнической совместимости.
Маркировка может наноситься как лазером, так и краской, что влияет на устойчивость к стиранию. Если обозначение частично стёрто, идентификацию можно уточнить по справочникам производителя (например, STMicroelectronics или аналогичных) с использованием доступных параметров – тока, напряжения и размеров корпуса.
Точная идентификация модели и расшифровка маркировки критичны для корректной диагностики и подбора замены симистора при ремонте электрооборудования.
Подготовка мультиметра к проверке симистора в домашних условиях
Переключатель режима должен быть установлен в положение «диод» или «прозвонка». Важно проверить состояние батареи мультиметра – при недостаточном напряжении показания могут быть нестабильными или ложными. При необходимости заменить элемент питания (обычно 9В типа «Крона»).
Щупы должны быть чистыми, без следов окисления, с плотным контактом в разъёмах мультиметра. Перед началом тестирования стоит замкнуть щупы между собой – при исправном приборе появится сигнал и значение, близкое к нулю. Это подтверждает работоспособность цепи измерения и отсутствие внутреннего обрыва.
Для точной диагностики рекомендуется использовать цифровой мультиметр с функцией фиксации минимального напряжения открытия. Аналоговые приборы, особенно бюджетного класса, не всегда способны выдать достоверную картину при проверке полупроводниковых приборов с порогом включения, как у симисторов.

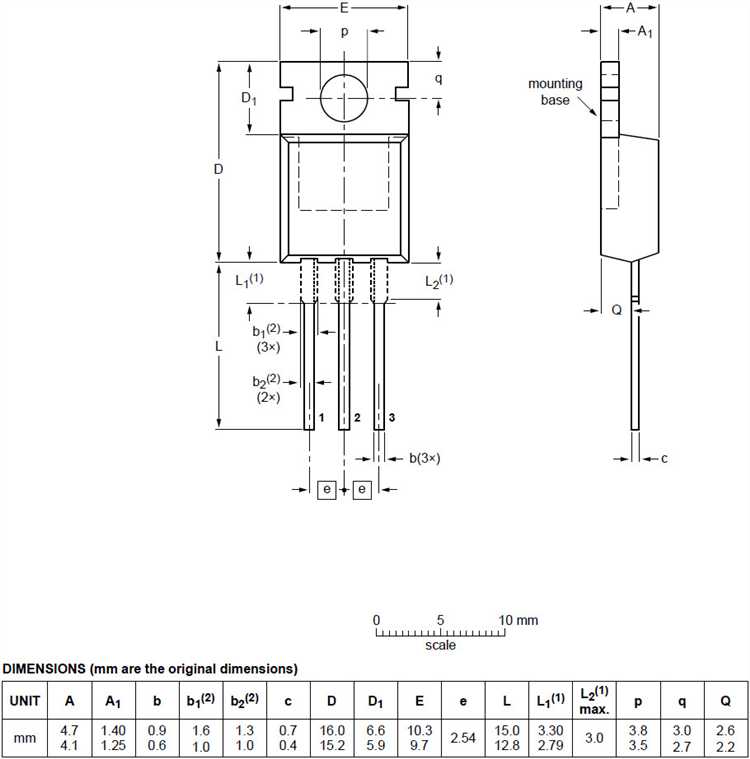

Также полезно ориентироваться по внутренней конструкции корпуса TO-220: управляющий электрод обычно короче и ближе к середине корпуса, а A1 и A2 – по краям. Подключение питания или выполнение тестов при неправильной идентификации может привести к повреждению симистора, поэтому перед проверкой рекомендуется подтвердить распиновку с помощью тестирования или документации.
Проверка симистора в режиме диодной прозвонки
Важно соблюдать осторожность: данная методика применима только к низковольтному тестированию и не отражает полное поведение симистора под нагрузкой. Однако она позволяет выявить большинство критичных неисправностей, включая пробой переходов и отсутствие реакции на управляющий ток.
Диагностика пробоя или короткого замыкания симистора
Для выявления пробоя симистора ВТА16 600В необходимо перевести мультиметр в режим измерения сопротивления или диодной прозвонки. Перед началом диагностики симистор следует полностью выпаять из схемы, чтобы избежать влияния внешних компонентов.
Проверка между затвором (G) и главным электродом (MT1): прикосновение щупов к этим контактам не должно приводить к устойчивому срабатыванию прибора. Если мультиметр фиксирует низкое сопротивление (<100 Ом) в обоих направлениях, затвор повреждён или имеется межэлектродное короткое замыкание.
После выявления подозрительных показаний рекомендуется повторно измерить сопротивление после смены полярности щупов. Настойчивое сохранение низкого сопротивления независимо от направления тока указывает на сквозной пробой.
Дополнительная проверка: при подаче кратковременного импульса от источника постоянного тока через резистор на затвор симистор не должен оставаться открытым, если после снятия сигнала напряжение между MT1 и MT2 не поддерживается. Если после однократного запуска симистор остаётся в открытом состоянии – это косвенный признак пробоя.
Диагностированный пробой делает дальнейшую эксплуатацию невозможной. Такой симистор следует заменить, так как восстановление его параметров технически нецелесообразно.

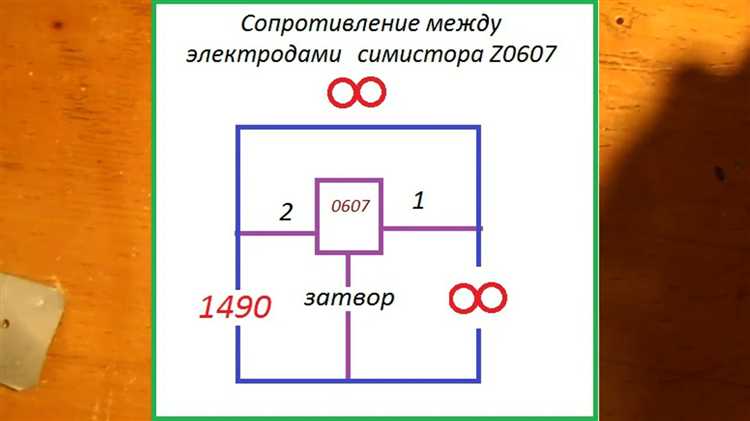

Проверка управляющего электрода на срабатывание при подаче сигнала
Для проверки управляющего электрода симистора ВТА16 600В потребуется мультиметр с функцией прозвонки и дополнительный источник импульсного сигнала, например, батарейка на 9 В с ограничительным резистором 1 кОм.
Последовательность проверки:
- Положительный (красный) щуп мультиметра подсоедините к управляющему электроду (G).
- Подайте короткий импульс положительного напряжения через резистор 1 кОм на управляющий электрод от батарейки.
- При подаче импульса мультиметр должен показать снижение сопротивления или звуковой сигнал прозвонки, что указывает на срабатывание симистора и открытие перехода.
- Если сопротивление остается высоким и отклика нет, возможно, управляющий электрод неисправен или нарушена внутренняя структура симистора.
Дополнительно рекомендуется проводить проверку с помощью осциллографа, фиксируя изменение тока через управляющий электрод при подаче импульса, что позволяет более точно оценить динамику срабатывания симистора.
Соблюдайте осторожность при подаче напряжения, не превышайте рекомендованные значения, чтобы не повредить устройство.
Как отличить рабочий симистор от неисправного без выпайки
Для проверки симистора ВТА16 600В без выпайки потребуется мультиметр с режимом прозвонки и измерения сопротивления. Важно соблюдать осторожность, чтобы не повредить плату или другие компоненты.
Для проверки управляющего электрода (G) приложите щупы мультиметра: между G и А1 сопротивление должно быть низким (около нескольких сотен Ом), что свидетельствует о исправности цепи управления.
Важно учитывать, что точная проверка без выпайки ограничена из-за влияния параллельных элементов схемы. Для максимально точной диагностики рекомендуют изолировать контакты или проводить измерения на снятом симисторе.
Частые ошибки при проверке симистора и способы их избежать
Второй частой ошибкой является неправильный выбор режима мультиметра. Для проверки симистора требуется режим проверки диодов или прозвонки, а не измерения сопротивления. Использование неподходящего режима затрудняет интерпретацию результатов.
Ещё одна ошибка – неправильная подача управляющего сигнала при проверке срабатывания. Управляющий электрод должен получать кратковременный импульс с подходящим уровнем напряжения (обычно около 1–2 В), иначе симистор не переключится, и тест покажет неисправность.
При измерении пробоя часто забывают проверить симистор в обеих полярностях. Симистор должен показывать высокое сопротивление в обоих направлениях между MT1 и MT2 при отсутствии управляющего сигнала.
Для избегания ошибок важно учитывать технические характеристики ВТА16: максимальное обратное напряжение до 600 В, допустимый ток до 16 А, тип корпуса. Несоответствие параметров мультиметра и методики проверки снижает достоверность результатов.
Вопрос-ответ:
Как проверить симистор ВТА16 600В мультиметром без выпайки из цепи?
Для проверки симистора ВТА16 600В без выпайки необходимо перевести мультиметр в режим измерения сопротивления или прозвонки. Затем следует отключить питание устройства и найти выводы симистора на плате. Измеряют сопротивление между основными выводами (MT1 и MT2), оно должно быть очень высоким или бесконечным. Затем проверяют управляющий электрод относительно MT1 и MT2. При подаче небольшого импульса на управляющий электрод, сопротивление между MT1 и MT2 должно резко снизиться, что указывает на исправность. Важно исключить влияние других компонентов цепи, иначе показания могут быть неверными.
Какие признаки указывают на пробой симистора ВТА16 600В при измерениях мультиметром?
Пробой симистора проявляется как постоянное низкое сопротивление между основными выводами MT1 и MT2 в обеих полярностях, что свидетельствует о коротком замыкании. Также возможен пробой управляющего электрода — при измерениях сопротивления между управляющим выводом и основными выводами обнаруживается непредусмотренное замыкание. Если мультиметр в режиме прозвонки фиксирует звуковой сигнал между выводами, где не должно быть проводимости, это также указывает на повреждение симистора.
Можно ли использовать режим «диодная прозвонка» мультиметра для проверки симистора ВТА16?
Да, режим «диодная прозвонка» позволяет проверить переходы внутри симистора. При измерении между управляющим электродом и основными выводами мультиметр покажет падение напряжения, похожее на диодное, в одном направлении. Однако этот способ не дает полной информации о состоянии симистора, так как не учитывает его поведение при подаче управляющего сигнала. Для более точной диагностики рекомендуется использовать дополнительные методы, например, подачу импульса на управляющий электрод и измерение изменения сопротивления между MT1 и MT2.
Как отличить симистор ВТА16 600В от других похожих компонентов по внешним признакам и маркировке?
Симистор ВТА16 обычно имеет корпус типа ТО-220 или аналогичный, на котором нанесена маркировка с указанием модели, напряжения и тока. Маркировка включает обозначение «ВТА16» и цифры, отражающие напряжение (например, 600В). Также важно обратить внимание на количество и расположение выводов: у симистора три вывода — MT1, MT2 и управляющий электрод. Для подтверждения можно сверить маркировку с технической документацией производителя. Внешние признаки, такие как форма корпуса и цвет, могут различаться, поэтому проверка по маркировке и распиновке наиболее надежна.
Какие ошибки чаще всего возникают при проверке симистора мультиметром и как их избежать?
Основные ошибки связаны с неправильным режимом измерения, наличием параллельных компонентов на плате и недостаточной подготовкой к тесту. Например, если не отключить питание и не выпаять или не изолировать симистор, показания будут искажены из-за других элементов цепи. Еще одна ошибка — попытка проверить симистор только в одном направлении, без учета полярности управляющего сигнала. Чтобы избежать таких проблем, рекомендуется перед проверкой обесточить устройство, снять симистор или изолировать его выводы, использовать правильный режим мультиметра и учитывать распиновку компонента.
Как с помощью мультиметра определить исправность симистора ВТА16 600В?
Проверка симистора ВТА16 600В мультиметром требует тщательного подхода. Для начала устройство должно быть отключено от цепи и разряжено. В режиме измерения сопротивления или прозвонки необходимо проверить переходы между основными выводами: анодами и управляющим электродом. Обычно при измерении между анодами мультиметр показывает высокое сопротивление, а при проверке управляющего электрода с одним из анодов — низкое сопротивление, если симистор исправен. Также важно убедиться в отсутствии короткого замыкания между выводами. Если мультиметр фиксирует постоянное короткое замыкание или отсутствие изменения сопротивления при переключении выводов, это указывает на неисправность. Такой метод позволяет быстро выявить дефекты без сложного оборудования.
