Снятие ручки автоматической коробки передач на Honda Civic 4D может понадобиться при замене декоративных элементов, устранении люфта или установке новой ручки. Конструкция узла отличается от многих моделей, поэтому попытка выполнить демонтаж по аналогии с другими автомобилями может привести к повреждению фиксаторов или троса переключения передач.
На Honda Civic 4D ручка АКПП крепится не только на защёлках, но и фиксируется стопорным штифтом. Для доступа к нему потребуется аккуратно поддеть декоративную накладку вокруг основания ручки. Важно использовать пластиковые съёмники, чтобы не повредить панели. После снятия накладки становится доступен штифт, который удерживает ручку на штоке селектора.
Перед началом работ необходимо перевести селектор в положение N, включив зажигание и нажав на стопор кнопкой на самой ручке. В процессе демонтажа нельзя прилагать усилия: вся сборка должна разбираться с минимальным сопротивлением. При наличии затруднений стоит ещё раз убедиться, что штифт полностью извлечён, а фиксаторы не блокируют движение ручки вверх.
Подготовка автомобиля к демонтажу ручки АКПП
Перед началом работ необходимо полностью обезопасить транспортное средство от случайного включения передач. Для этого переведите селектор АКПП в положение «P» и затяните стояночный тормоз. Дополнительно рекомендуется подложить противооткатные упоры под задние колёса.
Отключите аккумулятор, сняв минусовую клемму. Это исключит риск короткого замыкания при работе в зоне центральной консоли, где могут находиться провода подсветки селектора или кнопки овердрайва.
Освободите доступ к основанию ручки. В большинстве случаев для этого потребуется снять элементы центрального тоннеля или декоративные накладки вокруг рычага. Используйте пластиковые лопатки, чтобы не повредить облицовку.
Подготовьте необходимые инструменты: отвертку с тонким жалом, шестигранный ключ (в зависимости от конструкции фиксатора ручки), чистую ткань для защиты поверхности консоли и фонарик для подсветки труднодоступных участков.
Убедитесь, что в салоне достаточно освещения и места для удобного доступа к рычагу с обеих сторон. Это значительно упростит дальнейшую разборку и уменьшит риск повреждения деталей.
Какие инструменты понадобятся для снятия ручки
Для демонтажа ручки АКПП на Honda Civic 4D потребуются простые, но точные инструменты. Первый – крестовая отвертка среднего размера. Ею откручиваются винты, фиксирующие облицовку центрального тоннеля, если это предусмотрено конструкцией. В некоторых случаях можно обойтись без демонтажа кожуха, но доступ к внутреннему механизму затруднён.
Второй инструмент – пластиковая лопатка для снятия обшивки. Металлические предметы могут повредить панели. Пластиковый съемник позволяет поддеть декоративные элементы без риска оставить вмятины или царапины.
Также пригодится шестигранный ключ (чаще всего 2,5 мм или 3 мм), если ручка зафиксирована на валу винтом. Его расположение зависит от типа рукоятки. В некоторых комплектациях винт скрыт под декоративной накладкой или внутри кожуха ручки.
Пассатижи могут понадобиться для снятия стопорного кольца или пружинного фиксатора, если используется такой механизм. Работать ими следует аккуратно, чтобы не повредить крепёжные элементы.
Для защиты обивки желательно иметь мягкую тряпку или кусок плотной ткани, который подкладывается под инструмент в местах контакта с пластиком.
Как снять декоративную накладку вокруг селектора
Перед началом работ необходимо перевести рычаг селектора в положение нейтраль (N), чтобы обеспечить доступ к накладке. Не забудьте зафиксировать автомобиль стояночным тормозом и при необходимости отключить аккумулятор, чтобы избежать случайного замыкания при работе с электрическими элементами.
Для демонтажа накладки потребуется пластиковая лопатка или тонкий пластиковый съемник. Металлический инструмент использовать не рекомендуется из-за риска повреждения покрытия.
Начинать снятие следует с заднего края рамки – он менее плотно зафиксирован. Аккуратно вставьте инструмент между накладкой и центральной консолью и подденьте край. Движения должны быть равномерными, без рывков, чтобы не сломать фиксаторы.
Когда задняя часть накладки немного приподнимется, продолжайте аккуратно отсоединять остальные участки по периметру. В конструкции используются защелки, расположенные по краям, ближе к передней части и бокам.
После снятия рамки отсоедините электрический разъем подсветки (если он предусмотрен в вашей комплектации). Разъем удерживается небольшим фиксатором – его нужно нажать и аккуратно вытянуть штекер.
Важно: не тяните накладку вверх с усилием до полного отсоединения всех креплений и разъемов. Нарушение последовательности может привести к поломке пластиковых элементов.

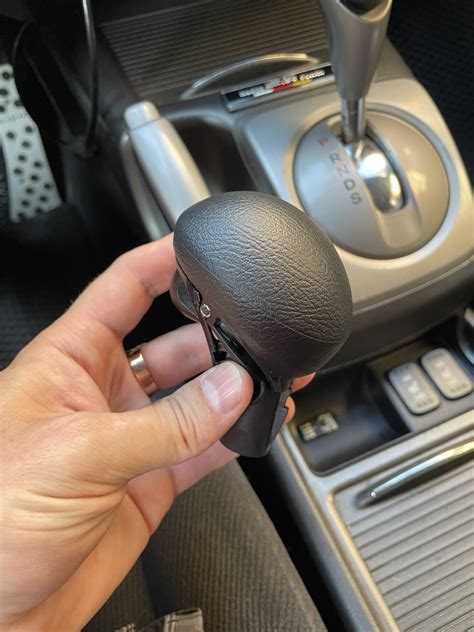

Порядок отключения кнопки блокировки на ручке
Перед тем как снять ручку селектора, необходимо отключить кнопку блокировки, чтобы избежать повреждений механизма. Эта кнопка соединена с тягой, передающей усилие на фиксатор внутри селектора, поэтому демонтаж следует выполнять аккуратно.
- Модификации с классической кнопкой блокировки: Для снятия ручки необходимо сначала снять декоративную накладку вокруг селектора, затем отсоединить фиксирующий механизм кнопки. Кнопка обычно крепится на защелках, которые аккуратно поддеваются пластиковым инструментом.
- Модификации с электронным селектором (shift-by-wire): Снимается сложнее из-за наличия электрических разъемов под ручкой. Перед демонтажем нужно отключить аккумулятор и аккуратно отсоединить все контакты, чтобы избежать повреждений. Фиксаторы располагаются под обшивкой консоли, доступ ограничен.
- Версии с интегрированной подсветкой: Дополнительно отсоединяются провода подсветки, которые подведены к основанию ручки. В процессе важно не повредить кабели и использовать тонкий инструмент для снятия пластиковой обшивки.
Как отсоединить фиксирующий механизм ручки
После снятия декоративной накладки и получения доступа к основанию ручки, следует определить тип фиксирующего механизма. На Honda Civic 4D обычно используется металлический стопорный штифт или пластиковый зажим, удерживающий ручку на штоке селектора.
Если используется штифт, его можно увидеть сбоку основания ручки. Он представляет собой небольшой цилиндрический элемент, проходящий поперек штока. Для его удаления потребуется тонкий металлический предмет, например, шило или узкая отвертка. Осторожно надавите на штифт с одной стороны, чтобы вытолкнуть его наружу. При необходимости можно использовать пинцет, чтобы полностью извлечь его.
Если конструкция предполагает пластиковую защелку, зажим располагается внутри ручки и фиксирует её изнутри. В этом случае необходимо сжать боковые стенки основания ручки с усилием, чтобы разблокировать защелку. Делать это следует аккуратно, чтобы не повредить пластик. После этого ручка должна легко сдвигаться вверх по штоку.
Перед демонтажем рекомендуется запомнить или сфотографировать расположение фиксатора, чтобы упростить обратную установку. Также не стоит применять чрезмерную силу – все действия должны быть контролируемыми, чтобы не повредить элементы селектора.
Особенности демонтажа на разных модификациях 4D
Модель Honda Civic 4D выпускалась с разными вариациями коробок автомат (АКПП), что влияет на способ снятия ручки переключения передач.
В любом случае, перед демонтажом следует проверить, какая именно модификация установлена, исходя из года выпуска и комплектации. Это позволит выбрать правильный порядок действий и избежать поломок крепежных элементов.
Проверка нового крепления при установке другой ручки
После установки новой ручки АКПП необходимо убедиться в надежности крепления. Сначала проверьте, что фиксирующий элемент (обычно это стопорная клипса или винт) плотно зафиксирован и не имеет люфта. Для этого слегка покачайте ручку в разных направлениях: отсутствие движения указывает на правильное закрепление.
Далее оцените соответствие посадочного места на ручке и селекторе коробки. Если новая ручка имеет другой диаметр или форму посадочного гнезда, возможна неполная фиксация или смещение. В таком случае примените подходящие переходники или уплотнительные кольца, чтобы исключить люфт.
Обязательно проверьте работоспособность кнопки блокировки и ее взаимодействие с механизмом. При неправильном креплении кнопка может залипать или не возвращаться в исходное положение. Для теста нажмите кнопку несколько раз, убедитесь в ее плавности и отсутствии заеданий.
Заключительный этап – проверить ход переключения передач с установленной ручкой. Переключайте режимы КПП при заведенном двигателе и стоящем автомобиле. Если ощущается дополнительное сопротивление или ручка смещается самостоятельно, крепление нуждается в корректировке.
Вопрос-ответ:
Какую последовательность действий нужно выполнить для снятия ручки АКПП на Хонда Цивик 4D без повреждений?
Для снятия ручки АКПП сначала нужно перевести рычаг в нейтральное положение, чтобы освободить доступ к креплениям. Затем аккуратно снять декоративную накладку вокруг селектора, используя пластиковую лопатку или аналогичный инструмент, чтобы избежать царапин. После этого нужно найти и отсоединить фиксирующий механизм, который удерживает ручку на валу. Обычно это защёлка или винт, расположенный снизу или сбоку. После освобождения фиксирующего элемента ручку можно снять, потянув её вверх с небольшим усилием. Все операции выполняются без применения чрезмерной силы, чтобы не повредить детали.
Какие инструменты могут понадобиться для демонтажа ручки АКПП на Honda Civic 4D?
Для выполнения процедуры пригодятся простые инструменты: пластиковая лопатка или пластиковая карта для поддевания декоративных панелей, небольшая крестовая отвёртка для откручивания крепежных винтов, а также возможно тонкая отвёртка или шило для освобождения защёлок. Иногда потребуется пассатижи, если фиксатор тугой или нужно снять стопорное кольцо. Важно избегать металлических предметов, которые могут повредить пластик, если есть возможность — стоит использовать пластиковые инструменты.
Какие особенности снятия ручки АКПП могут быть у разных модификаций Honda Civic 4D?
В зависимости от года выпуска и комплектации автомобиля крепления ручки могут отличаться. В ранних моделях ручка фиксируется защёлкой и стопорным кольцом, а в более поздних — могут применяться винты или болты, иногда скрытые под накладками. Также встречаются варианты с кнопкой блокировки, которую нужно предварительно отключить перед снятием ручки. Поэтому перед началом работы полезно ознакомиться с конструкцией именно своей модели, чтобы подобрать правильный способ демонтажа и избежать повреждений.
Как проверить правильность установки новой ручки АКПП после замены на Honda Civic 4D?
После установки новой ручки следует убедиться, что фиксирующий механизм надёжно зафиксирован и ручка не люфтит. Необходимо проверить ход рычага переключения передач, убедиться, что кнопка блокировки (если есть) работает корректно и не заедает. Также стоит проверить, что декоративная накладка установлена плотно, без зазоров и не мешает переключению передач. После этого рекомендуется сделать несколько переключений передач при работающем двигателе, чтобы подтвердить плавность и надёжность работы системы.
