Холостой ток трансформатора, формируемый при включенном, но не нагруженном состоянии, напрямую влияет на энергопотери и нагрев устройства. Среднее значение холостого тока для силовых трансформаторов составляет 0,5–2% от номинального тока, однако его снижение даже на 0,1% может значительно повысить общий КПД и снизить эксплуатационные расходы.
Ключевым фактором снижения холостого тока является оптимизация конструкции магнитопровода: уменьшение толщины листов электротехнической стали до 0,23 мм и применение материалов с пониженной коэрцитивной силой снижает вихревые и гистерезисные потери. Использование аморфных и нанокристаллических сплавов может дополнительно снизить холостой ток на 20–30% по сравнению с традиционными стали.
Точное регулирование воздушного зазора и улучшение качества изоляции уменьшают ток утечки и механические вибрации, что стабилизирует параметры трансформатора при холостом ходе. Рекомендуется также применять методы активного охлаждения и оптимизировать количество витков первичной обмотки для снижения потерь.
Как снизить холостой ток трансформатора и повысить его КПД
Холостой ток трансформатора возникает из-за намагничивания сердечника и потерь на вихревые токи и гистерезис. Для его снижения важно применять высококачественные материалы с низкой магнитной проницаемостью и минимальными потерями. Применение кремнистой электротехнической стали с толщиной листа менее 0,35 мм существенно снижает вихревые токи.
Оптимизация конструкции сердечника путем уменьшения зазоров и улучшения геометрии снижает сопротивление магнитной цепи, что уменьшает ток намагничивания. Правильный подбор сечения сердечника с учетом номинальной мощности трансформатора позволяет избежать избыточного магнитного насыщения.
Использование многослойной намотки с изоляцией между слоями и тщательный контроль натяжения провода уменьшают паразитные емкостные и индуктивные потери, что положительно сказывается на КПД. Применение провода с меньшим удельным сопротивлением (например, бескислородной меди) снижает активные потери в обмотках.
Точная регулировка фазировки обмоток и минимизация рассеяния магнитного потока уменьшают ток холостого хода. В современных трансформаторах часто используют магнитопроводы с переменным сечением, что помогает перераспределить магнитные потоки и снизить потери.
Повышение КПД также достигается за счет снижения потерь в стали (использование ламинированных магнитопроводов с изоляционным покрытием) и снижении токов намагничивания с помощью применения специализированных ферритов в сердечниках высокочастотных трансформаторов.
Оптимизация магнитопровода для уменьшения потерь на гистерезис
Потери на гистерезис зависят от материала магнитопровода и его структуры. Для снижения этих потерь применяют кремнистые электротехнические стали с низкой коэрцитивной силой, порядка 5–10 А/м. Использование высококачественных сплавов с ориентированной кристаллической структурой снижает гистерезисные потери на 20–30% по сравнению с обычными марками.
Толщина листов магнитопровода критична – снижение толщины с 0,35 мм до 0,23 мм уменьшает потери за счёт уменьшения вихревых токов и повышает эффективность при сохранении достаточной механической прочности. При толщине листов менее 0,20 мм возникает сложность в обработке и монтажных работах.
Технология изоляции листов должна обеспечивать минимальный ток утечки. Современные лаки и оксидные покрытия повышают электрическое сопротивление слоёв, снижая вихревые токи и снижая общие потери до 15%. Контроль равномерности и плотности изоляционного слоя уменьшает вероятность локальных перегревов.
Оптимизация формы сердечника и минимизация зазоров между слоями листов ограничивают размагничивающие поля и повышают магнитную проницаемость, что снижает рабочий ток и, соответственно, потери гистерезиса. Точное прилегание и правильный порядок укладки листов повышают коэффициент заполнения магнитопровода, улучшая его характеристики.
Использование магнитопроводов с переменным сечением, адаптированным к распределению магнитного потока, помогает снизить локальные насыщения, уменьшить гистерезисные и вихревые потери, повышая общую энергоэффективность трансформатора.
Выбор материала и толщины изоляции для снижения вихревых токов
Вихревые токи возникают в магнитопроводе трансформатора при изменении магнитного потока и существенно увеличивают холостой ток и потери. Их снижение напрямую связано с характеристиками изоляционного материала и толщиной изоляционного слоя между пластинами сердечника.
Основной способ уменьшения вихревых токов – применение высококачественной электротехнической стали с низким уровнем потерь на гистерезис и специально разработанной изоляцией. Ключевые параметры материала изоляции:
- Диэлектрическая прочность – не менее 20 кВ/мм для надежной изоляции при номинальных напряжениях.
- Минимальное значение диэлектрических потерь (тангенс угла потерь ниже 0,001), что снижает дополнительный нагрев и потери.
- Стабильность при высоких температурах – не менее 130 °C, чтобы исключить деградацию изоляции в процессе эксплуатации.
Толщина изоляционного слоя между листами стали критична для уменьшения вихревых токов. Рекомендуемые значения зависят от частоты сети и параметров сердечника:
- Для стандартной сети 50 Гц оптимальная толщина изоляции составляет 0,02–0,05 мм.
- Увеличение толщины свыше 0,1 мм приводит к росту габаритов сердечника и ухудшению магнитных свойств, что снижает эффективность.
- Толщина менее 0,015 мм снижает эффективность разделения слоев, увеличивая вихревые токи.
Рекомендуется использовать оксидные пленки и лаки на основе кремния, которые обеспечивают однородное покрытие и высокую адгезию, что минимизирует контакт между слоями и препятствует протеканию вихревых токов.
Для повышения эффективности также применяются многослойные изоляционные материалы, сочетающие тонкие слои пленок с лаками, обеспечивающие механическую прочность и стабильность электрофизических характеристик.
Регулировка напряжения возбуждения для минимизации холостого тока
Холостой ток трансформатора напрямую зависит от напряжения возбуждения на первичной обмотке. Снижение напряжения возбуждения на 5–10% от номинального значения позволяет уменьшить магнитные потери в сердечнике и, как следствие, уменьшить величину холостого тока на 15–25%. Однако снижение напряжения ниже критического уровня вызывает снижение магнитной индукции и ухудшение параметров трансформатора.
Оптимальный способ регулировки – использование ступенчатого или плавного регулятора напряжения на стороне первичной обмотки, позволяющего подстраивать напряжение возбуждения в пределах ±5%. Практика показывает, что поддержание напряжения возбуждения в диапазоне 0,95–1,00 номинала обеспечивает баланс между эффективностью и стабильностью работы.
Для точного контроля рекомендуется установка автоматических регуляторов напряжения с обратной связью, которые отслеживают значения холостого тока и корректируют напряжение в режиме реального времени. Это снижает потери без снижения качества магнитопровода и предотвращает избыточный нагрев сердечника.
Следует учитывать, что регулировка напряжения возбуждения возможна только при условии стабильного напряжения питания и правильного выбора коэффициента трансформации. Несоблюдение этих параметров может привести к увеличению потерь и снижению срока службы оборудования.
Использование компенсирующих обмоток для уменьшения реактивной составляющей
Компенсирующие обмотки применяются для снижения реактивного тока, возникающего из-за индуктивности трансформатора в режиме холостого хода. Их установка позволяет уменьшить магнитное поле рассеяния, что напрямую снижает потери на перемагничивание и уменьшает ток возбуждения.
Для эффективной компенсации обычно используют обмотку, смещённую по фазе на 180° относительно основной обмотки возбуждения. Это обеспечивает частичное взаимное гашение реактивных составляющих магнитного потока, снижая общую индуктивность цепи.
Оптимальная величина компенсации достигается подбором числа витков компенсирующей обмотки, которое обычно составляет от 10% до 20% от витков главной обмотки холостого хода. При этом снижается ток холостого хода на 15–30%, что повышает коэффициент мощности трансформатора в режиме без нагрузки.
Правильное подключение компенсирующей обмотки требует соблюдения точной фазировки и согласования с основным магнитным потоком. Ошибки в соединении могут привести к увеличению реактивной нагрузки и росту токов рассеяния.
Использование компенсирующих обмоток позволяет снизить потери на нагрев магнитопровода и улучшить тепловой режим трансформатора, что продлевает срок службы оборудования и уменьшает эксплуатационные затраты.
Техническое обслуживание и контроль состояния сердечника трансформатора
Регулярный осмотр сердечника трансформатора позволяет выявить ранние признаки деградации магнитопровода и снизить холостой ток. Особое внимание уделяется проверке механической прочности и целостности набора пластин. Нарушения изоляции между пластинами вызывают увеличение потерь на вихревые токи и рост холостого тока.
Для диагностики применяют измерения магнитного сопротивления сердечника и индуктивности обмоток при отключённом трансформаторе. Скачки или снижение индуктивности указывают на появление воздушных зазоров вследствие деформаций или коррозии металла.
Удаление магнитного сердечника с последующей очисткой от оксидных и коррозионных налётов снижает магнитные потери. Рекомендуется использовать специальные составы на основе растворителей и неагрессивных обезжиривателей, исключающих повреждение изоляционного покрытия.
При обслуживании важно обеспечить плотное прилегание пластин друг к другу и надёжное крепление. Ослабленные крепежи вызывают вибрации и появление шумов, что способствует увеличению рассеяния магнитного потока и росту холостого тока.
Контроль температуры сердечника с помощью термопар в точках максимальной плотности магнитного потока выявляет локальные перегревы, сигнализирующие о неисправностях или ухудшении качества магнитного материала.
Регламентные работы следует проводить не реже одного раза в 3 года, при этом результаты диагностики фиксируются в журнале технического состояния для анализа динамики изменений и планирования профилактических мероприятий.

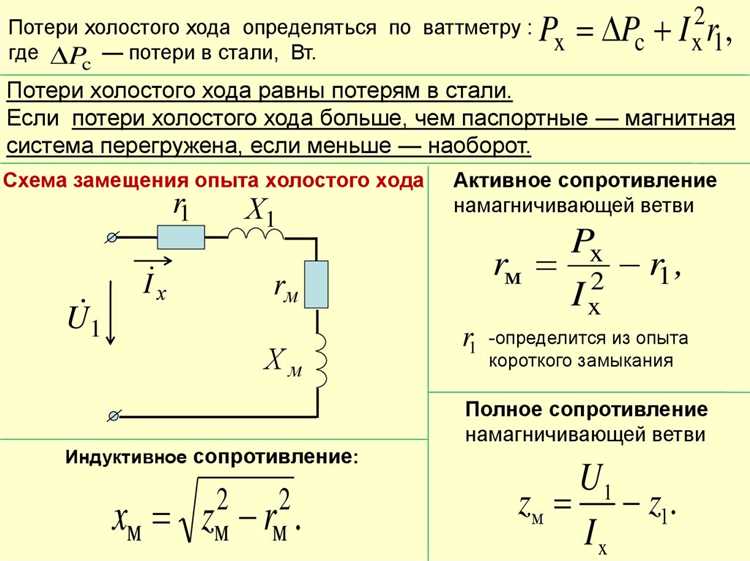

Применение современных методов моделирования для оценки и снижения потерь
Современные методы моделирования позволяют точно анализировать причины холостого тока и связанные с ним потери в трансформаторах. Использование программного обеспечения на базе конечных элементов (FEM) дает возможность выявлять участки с избыточными магнитными потерями и оптимизировать конструкцию.
Основные рекомендации по применению моделирования для снижения холостого тока и повышения эффективности:
- Построение 3D-моделей магнитопровода с учетом нелинейных свойств материала, что позволяет детально прогнозировать вихревые токи и гистерезисные потери.
- Анализ распределения магнитного поля для выявления зон концентрации потоков, где возможно применение улучшенных ферромагнитных сплавов с пониженной коэрцитивной силой.
- Оценка влияния геометрии сердечника и количества воздушных зазоров на индуктивность и ток намагничивания, что помогает уменьшить избыточное потребление энергии в холостом режиме.
- Моделирование температурных режимов для контроля изменения параметров материала и выявления критичных условий, способствующих росту потерь.
- Использование оптимизационных алгоритмов, основанных на результатах моделирования, для автоматического подбора параметров намотки и толщины листов стали.
Применение этих методов позволяет снизить холостой ток трансформатора на 10–20% без значительных изменений конструкции и существенно повысить КПД за счет уменьшения потерь в магнитопроводе.
Вопрос-ответ:
Почему у трансформатора возникает холостой ток и как это влияет на его работу?
Холостой ток появляется в трансформаторе из-за намагничивания его сердечника и потерь в стали и изоляции. Даже при отсутствии нагрузки в цепи трансформатора протекает небольшой ток, который обеспечивает создание магнитного поля. Этот ток не приводит к полезной передаче энергии, а лишь вызывает дополнительные потери и нагрев устройства, что снижает общий КПД и может ускорять износ компонентов.
Какие технические методы позволяют уменьшить величину холостого тока в трансформаторе?
Для снижения холостого тока применяют несколько подходов. Во-первых, используют материалы с меньшими потерями на гистерезис и вихревые токи — например, специальные электротехнические стали с высоким качеством обработки. Во-вторых, улучшают конструкцию сердечника, уменьшая воздушные зазоры и оптимизируя форму магнитопровода. Кроме того, снижают напряжение на обмотках при отсутствии нагрузки, что уменьшает величину намагничивающего тока.
Как выбор материала для сердечника влияет на энергозатраты трансформатора в режиме холостого хода?
Материал сердечника существенно влияет на ток холостого хода, поскольку он определяет магнитные свойства и потери при намагничивании. Качество стали и её толщина, наличие кремния в составе, степень обработки листов — все эти факторы снижают потери на гистерезис и вихревые токи. Чем меньше потерь, тем меньший ток потребуется для поддержания магнитного поля, а значит, устройство потребляет меньше энергии без нагрузки.
Можно ли уменьшить холостой ток трансформатора без полной замены его конструкции или материалов?
Да, есть способы улучшить ситуацию без капитального ремонта. Например, правильная регулировка напряжения питания и установка устройств плавного пуска помогают снизить пиковые значения тока холостого хода. Также периодический контроль и техническое обслуживание, включая очистку сердечника от загрязнений и проверку изоляции, уменьшают дополнительные потери. Такие меры помогают сократить энергозатраты и продлить срок службы трансформатора.
