Реле бензонасоса на Лада Гранта управляет подачей топлива к двигателю, и его замыкание может потребоваться при диагностике, поиске неисправностей или временной подаче питания в обход штатной схемы. В зависимости от года выпуска и комплектации автомобиля, реле может располагаться в монтажном блоке под капотом или в салоне под центральной консолью.
При проведении работ важно учитывать, что на Лада Гранта чаще всего используется 4-контактное реле стандартного типа с управляющей обмоткой и силовыми контактами. Для временного замыкания чаще всего применяют перемычку между контактами 30 и 87, которая имитирует замкнутое реле и включает насос принудительно. Использование проволочной перемычки допустимо только на короткое время и под постоянным контролем напряжения.
Перед замыканием реле необходимо отключить зажигание и убедиться в отсутствии короткого замыкания на линии питания насоса. Также рекомендуется заранее проверить сопротивление обмотки реле и общее состояние контактной группы. В случае использования внешнего питания следует применять предохранитель номиналом не выше 15 А для защиты цепи.
В аварийных ситуациях возможен способ подачи питания напрямую от аккумулятора через отдельную кнопку или тумблер, установленный в салоне. Однако такой метод требует обязательного отключения по завершении работы двигателя, чтобы избежать постоянной работы насоса и возможного выхода его из строя.
Как определить расположение реле бензонасоса на Лада Гранта
На автомобилях Лада Гранта реле бензонасоса устанавливается в монтажном блоке, расположенном под капотом с левой стороны, ближе к аккумулятору. Для доступа необходимо открыть крышку блока предохранителей и реле, зафиксированную пластиковыми защёлками.
Чтобы точно определить нужное реле, выполните следующее:
- Обесточьте автомобиль, сняв минусовую клемму с аккумулятора.
- Откройте крышку монтажного блока под капотом – он находится рядом с бачком охлаждающей жидкости.
- На внутренней стороне крышки находится схема расположения реле и предохранителей. Найдите обозначение «Реле бензонасоса» или «Fuel Pump Relay».
- Ориентируйтесь по маркировке: в большинстве случаев реле бензонасоса на Гранте обозначается как «К4» или «К5» – в зависимости от конкретного года выпуска и комплектации.
- Проверьте расположение по сопоставлению с цветом и формой реле – как правило, оно чёрного или серого цвета, стандартного прямоугольного формата.
В случае отсутствия схемы на крышке рекомендуется свериться с руководством по эксплуатации автомобиля или воспользоваться технической документацией для вашей конкретной модификации. Иногда реле может находиться не в подкапотном блоке, а в салонном – в этом случае стоит проверить монтажный блок под рулевой колонкой или слева под торпедо.
Для проверки правильности найденного реле можно воспользоваться простым методом: при включении зажигания должно быть слышно кратковременное щелчок-реле и запуск топливного насоса. Если реле извлечено, насос не запускается. Это позволяет точно убедиться в его назначении.
Как временно замкнуть реле бензонасоса перемычкой
Для временного замыкания реле бензонасоса на Лада Гранта используется отрезок провода с зачищенными концами длиной 5–10 см. Перемычку подключают напрямую к контактам колодки реле, минуя само реле.
Сначала отключают минусовую клемму аккумулятора. Затем открывают монтажный блок в подкапотном пространстве или салоне (в зависимости от года выпуска и комплектации автомобиля), находят реле бензонасоса – обычно оно расположено рядом с реле ЭБУ или вентилятора охлаждения.
После извлечения реле, в колодке определяют управляющие и силовые контакты. Для замыкания используют только силовые – чаще всего это контакты с номерами 30 и 87 (см. маркировку на корпусе реле). Именно между ними устанавливается перемычка.
Подключив перемычку, подают питание на бензонасос в обход штатной схемы управления. Это позволяет запустить насос вручную для диагностики, прокачки топлива или аварийного пуска двигателя.
Важно контролировать продолжительность замыкания: оставлять перемычку надолго нельзя, так как бензонасос будет работать без остановки. После завершения работ перемычку обязательно извлекают, реле устанавливают на место и восстанавливают питание автомобиля.
Как замкнуть реле бензонасоса с помощью провода напрямую от аккумулятора
Для подачи питания на бензонасос в обход штатного реле используется временная перемычка от положительной клеммы аккумулятора к выходному контакту реле. Это позволяет включить насос при неисправности управляющего сигнала или самого реле.
Сначала необходимо определить контакты реле бензонасоса в монтажном блоке. На Лада Гранта обычно используется четырёхконтактное реле с обозначением 85, 86, 30 и 87. Контакт 30 – постоянный плюс, 87 – выход на насос, 85 и 86 – управляющие.
Отключите реле и с помощью мультиметра подтвердите расположение контакта 87, ведущего к бензонасосу. Подключите один конец изолированного провода (сечением не менее 1.5 мм²) к положительной клемме аккумулятора через предохранитель на 15 А. Второй конец аккуратно вставьте в гнездо реле, соответствующее контакту 87.
После подключения насос должен заработать – будет слышен характерный шум. При отсутствии звука проверьте надёжность соединения и целостность предохранителя. Не оставляйте соединение надолго: оно не рассчитано на постоянную работу и может привести к перегреву провода или насоса.
По завершении проверки отключите провод от аккумулятора и извлеките его из монтажного блока. Убедитесь, что ни один контакт не остался под напряжением, чтобы исключить риск короткого замыкания.

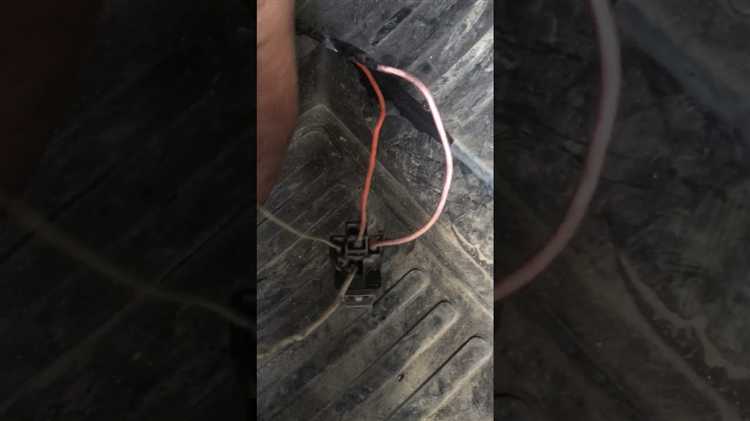

Как использовать диагностический разъём для подачи питания на бензонасос
Для подачи питания на бензонасос через диагностический разъём OBD-II на Лада Гранта необходимо использовать контакт №4 (масса) и контакт №13 (управление реле бензонасоса). Эти пины позволяют активировать реле без участия ЭБУ.
В большинстве комплектаций контакт №13 разъёма OBD-II соединён с управляющей цепью реле бензонасоса. Чтобы замкнуть цепь и подать напряжение, достаточно подать «плюс» от аккумулятора через резистор номиналом 1–2 кОм на этот контакт. Такое сопротивление необходимо для защиты управляющей цепи от перегрузки.
Перед подачей питания убедитесь, что аккумулятор отключён, чтобы исключить короткое замыкание. Используйте провод с зачищенными концами и хорошей изоляцией. Один конец подключите к плюсовой клемме аккумулятора через резистор, второй – аккуратно вставьте в гнездо №13 разъёма OBD-II. Контакт №4 используйте как минусовую точку (можно подключиться к нему при необходимости проверки цепи).
При правильном подключении реле бензонасоса сработает, и насос начнёт качать топливо. Используйте данный метод только для кратковременной диагностики. Длительное питание через диагностический разъём не рекомендуется из-за риска повреждения цепей или перегрева реле.
Как замкнуть реле бензонасоса при помощи внешнего реле
Использование внешнего реле позволяет принудительно подать питание на бензонасос Лада Гранта, минуя штатную схему управления. Это особенно полезно при диагностике неисправностей или проверке системы питания топлива.
Для реализации потребуется стандартное автомобильное реле на 4 контакта (тип 30/85/86/87), а также провода сечением не менее 1,5 мм². Работы следует выполнять при отключённой «массе» аккумулятора.
- Определите местоположение штатного реле бензонасоса. Оно находится в монтажном блоке под панелью приборов или под капотом (в зависимости от модификации автомобиля).
- Снимите штатное реле и определите клеммы цепи управления и силовые контакты:
- 30 – питание от аккумулятора,
- 87 – выход на бензонасос,
- 85 и 86 – катушка реле.
- На внешнем реле подключите:
- к клемме 30 – постоянное «плюсовое» питание от аккумулятора (через предохранитель на 15А),
- к клемме 87 – провод, ведущий к выходу на бензонасос (можно соединить со штатным контактом 87),
- к клеммам 85 и 86 – любой способ управления, например, кнопка или зажигание.
- Проверьте соединения и подключите массу аккумулятора.
- При замыкании управляющей цепи внешнего реле (например, включении зажигания или кнопки) подаётся питание на бензонасос напрямую.
Такое решение позволяет избежать проблем с ненадёжной работой штатного реле или ЭБУ. Однако важно не допускать длительной работы насоса без запуска двигателя, чтобы избежать перегрева и износа узла.

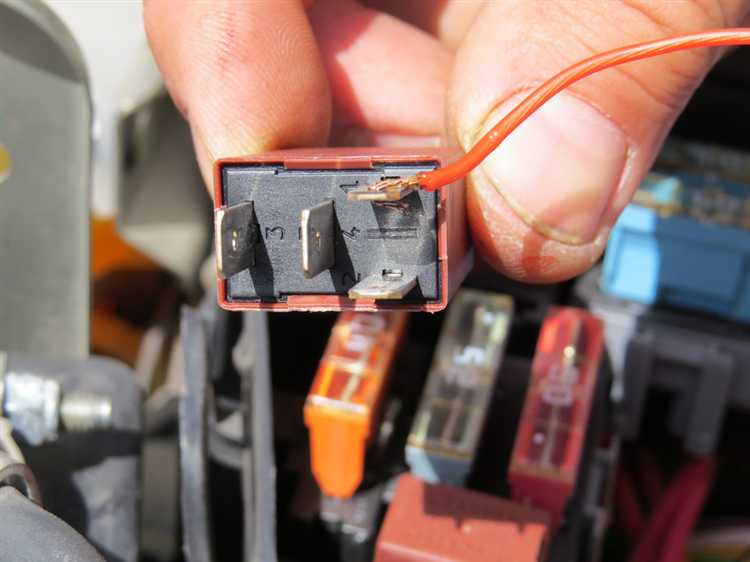

Как проверить подачу питания на контактах реле бензонасоса
Для проверки питания на контактах реле бензонасоса Лада Гранта потребуется мультиметр или тестер напряжения. Реле находится в монтажном блоке под капотом или в салоне, в зависимости от комплектации.
Последовательность действий:
1. Откройте монтажный блок и найдите реле бензонасоса. Обычно на крышке блока есть схема с обозначениями контактов.
2. Определите контактные клеммы реле по схеме: 30 (питание постоянное с аккумулятора), 85 (катушка на массу), 86 (управляющий сигнал с ЭБУ), 87 (выход на бензонасос).
3. Установите мультиметр в режим измерения постоянного напряжения (DC V).
4. Подключите красный щуп мультиметра к контакту 30 реле, а черный – на массу автомобиля. На этом контакте должно быть постоянное напряжение около 12 В, даже при выключенном зажигании.
5. Для проверки управляющего сигнала подайте красный щуп на контакт 86, черный – на массу. При включении зажигания или запуска двигателя напряжение на этом контакте должно появляться (около 12 В).
6. Если напряжение на контакте 86 отсутствует при включении зажигания, возможно, проблема в цепи управления или ЭБУ.
7. При появлении питания на контакте 86 реле должно срабатывать, и напряжение появится на контакте 87. Проверьте это, подключив красный щуп к 87 контакту, черный – на массу.
8. Отсутствие напряжения на выходном контакте 87 при наличии питания на 30 и 86 указывает на неисправность самого реле.
9. Для дополнительной проверки используйте прозвонку или тестовую лампу для контроля прохождения тока через реле.
10. Обязательно соблюдайте технику безопасности: при проверке не касайтесь металлических частей автомобиля и не коротите контакты.
Какие ошибки могут возникнуть при замыкании реле бензонасоса
Использование неподходящего провода или перемычки с недостаточным сечением вызывает перегрев и риск возгорания. Рекомендуется применять провод не тоньше 1,5 мм² с изоляцией, устойчивой к нагреву и маслам.
Отсутствие предохранителя в цепи при замыкании напрямую от аккумулятора увеличивает вероятность повреждения электрооборудования и короткого замыкания. Всегда следует устанавливать предохранитель на 15–20 А перед реле.
Замыкание реле при включённом зажигании без соблюдения правильной последовательности может привести к выбросу высокого пускового тока, вызывая перегорание предохранителей и повреждение реле.
Использование неисправного реле или старой коррозированной перемычки снижает надежность работы и вызывает нестабильную подачу питания на бензонасос. Следует проверять состояние контактов и при необходимости заменять элементы.
Игнорирование схемы подключения реле бензонасоса Лада Гранта и самостоятельное вмешательство без проверки документации приводит к неправильному функционированию топливной системы и ошибкам в ЭБУ.
Вопрос-ответ:
Какие основные способы замыкания реле бензонасоса на Лада Гранта существуют?
На Лада Гранта замыкание реле бензонасоса можно выполнить несколькими методами. Самый простой — использование перемычки, то есть короткого провода, который соединяет нужные контакты реле напрямую. Также применяется подача питания через диагностический разъем или подключение внешнего дополнительного реле для обхода штатной цепи. Каждый метод имеет свои нюансы по безопасности и удобству, а выбор зависит от цели — временная проверка или постоянный обход.
Как правильно проверить, подается ли питание на контакты реле бензонасоса?
Для проверки питания на реле бензонасоса используют мультиметр или тестер в режиме измерения напряжения. Сначала следует найти контактную колодку реле, обычно она расположена в монтажном блоке под капотом или в салоне. Затем подключают щупы тестера к соответствующим контактам: на вход питания и на выход. При включении зажигания напряжение на входе должно быть около 12 В, а на выходе — появляться при срабатывании реле. Отсутствие напряжения говорит о проблемах с проводкой, предохранителями или самим реле.
Можно ли замкнуть реле бензонасоса напрямую с помощью провода от аккумулятора? Какие риски при этом возникают?
Да, напрямую соединить контакты реле с аккумулятором возможно, но это требует осторожности. Такой способ часто используется для диагностики или экстренного запуска бензонасоса. Однако при этом отсутствует управление через штатную систему, и насос будет работать постоянно, что приводит к быстрому износу и повышенному риску возгорания. Также возможны повреждения электроники из-за перегрузок или коротких замыканий. Рекомендуется применять этот метод только на короткое время и с соблюдением мер безопасности.
Как правильно замкнуть реле бензонасоса с помощью внешнего дополнительного реле и зачем это нужно?
Подключение внешнего реле позволяет обойти поврежденное штатное реле или усилить цепь питания бензонасоса. Для этого внешнее реле подключают так, чтобы его управляющая обмотка включалась сигналом от штатной проводки, а силовые контакты шли напрямую от аккумулятора к бензонасосу через предохранитель. Такой способ обеспечивает надежное питание и уменьшает нагрузку на штатные контакты. При установке важно правильно подобрать реле по силе тока и обеспечить надежные соединения, чтобы избежать перегрева или отказов.
