Двигатель с распределённым впрыском топлива (Multi Point Injection, MPI) отличается использованием отдельной форсунки для каждого цилиндра. Впрыск осуществляется во впускной коллектор рядом с впускным клапаном, что позволяет более точно дозировать топливо и улучшать смесеобразование. В отличие от систем моноинжектора, где одна форсунка обслуживает все цилиндры, MPI обеспечивает равномерное распределение топлива и повышает эффективность сгорания.
Управление впрыском в MPI осуществляется электронным блоком управления (ЭБУ), который получает данные от множества датчиков: положения коленвала, температуры охлаждающей жидкости, кислородного датчика, расходомера воздуха и других. На основе этих параметров ЭБУ регулирует продолжительность и момент открытия каждой форсунки. Такая система позволяет поддерживать оптимальный состав топливовоздушной смеси при различных режимах работы двигателя.
Одним из ключевых отличий MPI от систем непосредственного впрыска является место подачи топлива – в MPI топливо впрыскивается до впускного клапана, а не прямо в камеру сгорания. Это снижает требования к топливному насосу и делает конструкцию менее чувствительной к качеству бензина. Кроме того, MPI отличается большей ремонтопригодностью: форсунки проще в обслуживании, а сам двигатель реже требует вмешательства при использовании качественного топлива.
Для автолюбителей, выбирающих между моторами с различными типами впрыска, важно учитывать задачи эксплуатации. MPI-двигатели более предсказуемы в обслуживании, дешевле в ремонте и менее критичны к загрязнению форсунок. Это делает их предпочтительным вариантом для повседневного использования при стабильной эксплуатации и умеренных нагрузках.

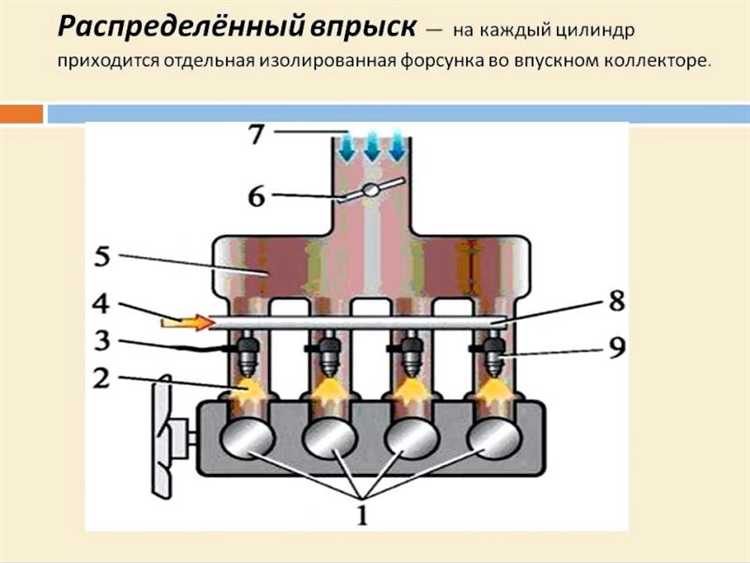

Принцип работы распределённого впрыска топлива в системе MPI
В системе MPI (Multi-Point Injection) топливо подаётся в каждый цилиндр через отдельную форсунку, расположенную во впускном коллекторе перед впускным клапаном. Такая конструкция обеспечивает точное дозирование смеси и синхронизацию подачи с тактом впуска конкретного цилиндра.
Каждая форсунка управляется электронным блоком управления (ЭБУ) на основе следующих параметров:
- положение коленчатого и распределительного валов (датчики фаз и оборотов);
- объём воздуха, поступающего во впускной коллектор (датчик массового расхода воздуха или абсолютного давления);
- температура охлаждающей жидкости и воздуха во впуске;
- сигналы от лямбда-зонда, определяющего состав отработавших газов.
Процесс впрыска синхронизирован с открытием впускного клапана. Это позволяет:
- снизить потери топлива на испарение и обратный ток;
- улучшить смесеобразование за счёт впрыска непосредственно перед всасыванием;
- сократить выбросы несгоревших углеводородов в выпускной тракт.
Распределённый впрыск может работать в двух режимах:
- Симметричный (групповой): пары форсунок открываются одновременно независимо от такта цилиндра. Применяется при холодном пуске и на малых оборотах;
- Фазированный (последовательный): форсунка каждого цилиндра активируется отдельно, строго в момент впуска. Используется на средних и высоких оборотах для повышения точности дозировки.
В отличие от моноинжектора, MPI обеспечивает равномерное распределение смеси между цилиндрами, улучшая стабильность работы и снижая расход топлива. При настройке системы важно учитывать калибровку форсунок, герметичность впускного коллектора и точность работы всех датчиков, особенно ДМРВ и лямбда-зонда.
Конструкция топливной рампы и форсунок в двигателе MPI
В системе распределённого впрыска топлива MPI топливная рампа представляет собой металлический коллектор, обычно из алюминия или стали, в который под давлением подаётся бензин от электрического топливного насоса. Давление в рампе стабилизируется регулятором, который может быть как встроен в рампу, так и выносным. Типичное рабочее давление – от 2,5 до 3,5 бар, в зависимости от конфигурации системы.
Рампа снабжена точками крепления для форсунок, каждая из которых вставляется в посадочное отверстие и герметизируется резиновыми уплотнителями. Форсунки закреплены с высокой точностью, чтобы обеспечить стабильный угол и форму распыла. Электрические разъёмы на корпусе рампы подключаются к жгуту проводов ЭБУ, который управляет подачей топлива.
Каждая инжекторная форсунка представляет собой электромагнитный клапан с распылительной головкой. При подаче управляющего сигнала катушка втягивает якорь, открывая канал для топлива. Количество подаваемого топлива напрямую зависит от длительности импульса и давления в рампе. Типичный диапазон длительности – от 2 до 8 миллисекунд.
Форма распыла – ключевой параметр эффективности. В большинстве MPI-систем используются форсунки с многодырчатым наконечником, формирующим веерообразный факел, направленный в сторону впускного клапана. Это повышает испаряемость топлива и снижает отложения в камере сгорания. Для корректной работы системы требуется регулярная очистка форсунок ультразвуком каждые 50–70 тысяч километров, особенно при использовании бензина низкого качества.
Важно следить за состоянием уплотнительных колец и фильтров тонкой очистки на входе каждой форсунки. Износ этих элементов может привести к утечкам топлива, падению давления и разбалансировке цилиндров по смеси. При диагностике необходимо измерять сопротивление катушек форсунок, которое должно находиться в пределах 12–16 Ом при температуре 20 °C.
Роль электронного блока управления в системе MPI
Электронный блок управления (ЭБУ) в системе распределённого впрыска топлива MPI выполняет ключевую функцию – координирует работу всех компонентов, обеспечивая оптимальное соотношение воздух-топливо при любых режимах работы двигателя. ЭБУ анализирует сигналы с множества датчиков: положения дроссельной заслонки, кислородного датчика, температуры охлаждающей жидкости, давления воздуха во впускном коллекторе и оборотов коленчатого вала.
На основе поступающих данных ЭБУ в реальном времени рассчитывает длительность открытия форсунок и момент впрыска топлива в каждый цилиндр. Такой подход обеспечивает точную дозировку топлива, снижая расход и минимизируя выбросы вредных веществ. Отказ от механических регуляторов в пользу электронного управления позволил повысить стабильность холостого хода, сократить время прогрева двигателя и улучшить динамику разгона.
При переходных режимах – например, резком открытии дроссельной заслонки – ЭБУ мгновенно корректирует количество подаваемого топлива, предотвращая обеднение смеси. В системах MPI также реализуются функции самодиагностики: при отклонении показаний датчиков от допустимых значений блок управления сохраняет коды ошибок и может перейти в аварийный режим, ограничив мощность двигателя во избежание повреждений.
Для точной настройки системы важна регулярная проверка программного обеспечения ЭБУ и актуализация прошивки при появлении новых версий. Использование диагностического оборудования позволяет считывать параметры в режиме реального времени и адаптировать работу системы под конкретные условия эксплуатации двигателя.
Сравнение MPI с одноточечным и непосредственным впрыском
Система MPI (распределённый многоточечный впрыск) превосходит устаревший одноточечный впрыск по точности дозировки топлива и равномерности распределения смеси по цилиндрам. В MPI каждая форсунка обслуживает отдельный цилиндр, что позволяет исключить локальные переобогащения и бедные зоны в камере сгорания. В одноточечном впрыске топливо поступает через одну форсунку во впускной коллектор, что затрудняет достижение одинакового состава смеси для всех цилиндров и снижает эффективность сгорания.
По сравнению с непосредственным (прямым) впрыском, где топливо под высоким давлением впрыскивается непосредственно в камеру сгорания, MPI имеет более простую конструкцию и меньшие требования к топливной системе. Давление в системе MPI обычно не превышает 3–4 бар, в то время как в непосредственном впрыске оно может достигать 150–200 бар. Это упрощает обслуживание и снижает стоимость компонентов.
Непосредственный впрыск обеспечивает более точный контроль фаз впрыска и лучше адаптируется к современным стратегиям снижения выбросов. Однако он чувствителен к качеству топлива и требует дорогих форсунок и топливных насосов высокого давления. Кроме того, в таких системах чаще возникает нагар на клапанах, поскольку топливо не омывает впуск, как это происходит в MPI.
MPI остаётся оптимальным решением для автомобилей с умеренными требованиями к мощности и экономичности. Он обеспечивает надёжную работу, сравнительно прост в обслуживании и менее подвержен критическим загрязнениям и отказам при использовании некачественного топлива, в отличие от систем непосредственного впрыска.
Особенности обслуживания и диагностики двигателей с системой MPI
Диагностика системы MPI осуществляется с помощью OBD-II сканеров, способных считать ошибки ЭБУ и показатели работы датчиков. Особое внимание уделяется значениям лямбда-зонда, положения дроссельной заслонки, давления топлива и времени открытия форсунок. Например, отклонение времени впрыска от нормативного диапазона (обычно 2–3 мс на холостом ходу) сигнализирует о проблемах с топливной системой или электрикой.
Частой причиной нестабильной работы двигателя является падение давления в топливной рампе. Для контроля давления используется манометр, подключаемый к диагностическому штуцеру. При отклонении от нормы (обычно 3–3,5 бар) проверяются топливный фильтр, регулятор давления и насос.
Особое внимание уделяется герметичности вакуумных шлангов, особенно идущих к регулятору давления. Подсос воздуха приводит к обеднению смеси и повышению расхода топлива. Проверка проводится с помощью дымогенератора или карбклинера на работающем двигателе.
Периодическая проверка свечей зажигания также критична для систем MPI, поскольку отклонения в составе смеси быстро отражаются на их состоянии. Белый налёт указывает на обеднение, чёрный на переобогащение, а неравномерный износ – на проблемы с отдельными цилиндрами или форсунками.
Для более точной диагностики состояния форсунок и равномерности подачи топлива используется тест на равномерность наполнения цилиндров с помощью измерения компрессии или анализа выхлопных газов на холостом ходу.
ЭБУ двигателей MPI хранят адаптационные параметры, влияющие на подачу топлива и зажигание. После замены датчиков, чистки дроссельной заслонки или ремонта системы впрыска рекомендуется выполнить сброс адаптаций через диагностический сканер, чтобы ЭБУ начал повторный автоподбор параметров.
Преимущества и ограничения двигателей с распределённым впрыском
Преимущества распределённого впрыска (MPI) заключаются в точном дозировании топлива для каждого цилиндра отдельно. Это позволяет оптимизировать состав топливовоздушной смеси, повышая эффективность сгорания и снижая уровень выбросов.
Каждая форсунка установлена непосредственно перед впускным клапаном, что улучшает распыление топлива и равномерность наполнения цилиндров. В результате снижается вероятность детонации и улучшается динамика двигателя при разных режимах работы.
Кроме того, MPI упрощает адаптацию к различным типам топлива и нагрузкам, обеспечивая стабильную работу и сокращая расход топлива. Система легче поддается диагностике и ремонту благодаря модульной конструкции форсунок.
Ограничения MPI связаны с невозможностью непосредственного контроля впрыска в цилиндр в момент сжатия, что снижает потенциал максимальной экономичности и мощности по сравнению с прямым впрыском.
Также распределённый впрыск чувствителен к состоянию впускного тракта и форсунок: загрязнение приводит к ухудшению распыления, что снижает эффективность и увеличивает выбросы.
Сложность системы управления возрастает при попытках реализовать сложные режимы работы двигателя, такие как циклы с изменяемыми фазами газораспределения или гибридные режимы, что ограничивает внедрение современных технологий без дополнительных затрат.
Для повышения эффективности рекомендуется регулярная чистка форсунок и поддержание исправности датчиков системы управления, что сохраняет оптимальное соотношение топливовоздушной смеси и стабильность работы.
Когда стоит выбрать двигатель MPI при покупке автомобиля
Двигатель с системой распределённого впрыска топлива MPI оптимален для тех, кто ценит баланс между надёжностью и экономичностью. Он обеспечивает равномерное распределение топлива по цилиндрам, что снижает риск образования нагара на клапанах и продлевает срок службы впускной системы.
Если важна простота ремонта и доступность запчастей, MPI – предпочтительный выбор. Технология широко распространена, что делает обслуживание более доступным по стоимости и позволяет избежать сложностей с диагностикой по сравнению с непосредственным впрыском.
Для городских условий с частыми остановками и умеренными нагрузками MPI демонстрирует стабильный расход топлива и низкий уровень выбросов, особенно при своевременном обслуживании топливной системы и свечей зажигания.
Также стоит обратить внимание на модели с MPI при выборе автомобиля для регионов с нестабильным качеством топлива. Система лучше адаптируется к различным октановым числам бензина и менее чувствительна к примесям, снижая вероятность выхода из строя форсунок.
Если приоритетом является умеренная цена автомобиля при сохранении современных стандартов экологичности и надёжности, двигатели MPI занимают выгодное положение между карбюраторными и непосредственным впрыском системами.
Вопрос-ответ:
Что такое система MPI в автомобиле и как она устроена?
Система MPI (Multi-Point Injection) — это технология распределённого впрыска топлива в цилиндры двигателя. Топливо подаётся через отдельные форсунки, установленные около каждого впускного клапана. Это позволяет более точно дозировать топливо и улучшить смесеобразование. Управляет процессом электронный блок управления, который получает данные с датчиков и регулирует количество впрыскиваемого топлива и момент впрыска. Такой подход обеспечивает более равномерное распределение топлива и повышает экономичность и экологичность двигателя.
В чем основные отличия двигателя с MPI от одноточечного впрыска?
Главное отличие состоит в том, что при MPI топливо подаётся через несколько форсунок, по одной на каждый цилиндр, а при одноточечном впрыске — через одну форсунку в одном месте перед дроссельной заслонкой. MPI обеспечивает более равномерное распределение топливовоздушной смеси, улучшая её качество и снижая расход топлива. Кроме того, двигатель с MPI быстрее реагирует на изменения нагрузки и имеет меньше выбросов вредных веществ по сравнению с одноточечным впрыском.
Какие преимущества и ограничения есть у двигателя с системой MPI?
Преимущества MPI включают точный контроль впрыска топлива для каждого цилиндра, что улучшает экономию топлива и снижает выбросы. Такая система обеспечивает стабильную работу двигателя на разных режимах, улучшает динамику и позволяет легче адаптироваться к изменениям нагрузки. Однако система сложнее и дороже в обслуживании по сравнению с одноточечным впрыском, требует качественного топлива и периодической диагностики форсунок и датчиков для поддержания корректной работы.
Как влияют датчики на работу двигателя с MPI?
Датчики играют ключевую роль в работе двигателя с MPI. Например, датчик положения коленчатого вала определяет момент зажигания и впрыска топлива, а датчик массового расхода воздуха фиксирует количество воздуха, поступающего в двигатель. Сигналы от этих и других датчиков поступают в электронный блок управления, который рассчитывает точный объём впрыскиваемого топлива для каждого цилиндра. Если один из датчиков выходит из строя или передаёт неверные данные, это может привести к нестабильной работе двигателя, повышенному расходу топлива или увеличению выбросов.
