Датчик дроссельной заслонки (ДПДЗ) передает блоку управления информацию об угле открытия заслонки. Некорректная настройка приводит к нестабильным оборотам холостого хода, задержкам отклика педали газа и увеличению расхода топлива. Точная регулировка позволяет восстановить правильную работу системы впрыска.
Перед началом работ необходимо убедиться в исправности проводки и разъема датчика. Диагностика напряжения выполняется мультиметром: при полностью закрытой заслонке оно должно находиться в пределах 0,45–0,7 В, при полном открытии – 4,0–4,7 В. Любое отклонение сигнализирует о необходимости корректировки положения датчика.
Настройка выполняется путем ослабления крепежных винтов датчика и точного поворота его корпуса до достижения требуемого напряжения на выходе. После фиксации датчика важно повторно проверить показания при различных положениях заслонки. Неправильная фиксация приведет к ошибкам в ЭБУ и нарушению топливной коррекции.
Работы проводятся при выключенном зажигании, с обеспечением свободного хода дроссельной заслонки без закусываний. Использование диагностического сканера позволяет дополнительно проверить корректность установки по данным блока управления.

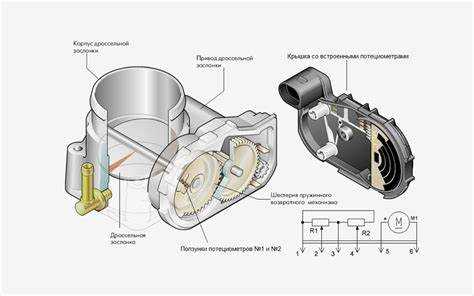

Определение признаков неправильной работы датчика
Еще один явный признак – провалы тяги при разгоне. При резком нажатии на педаль газа автомобиль реагирует с задержкой или не развивает мощность. В таких случаях напряжение на выходе датчика может не соответствовать реальному углу открытия дросселя.
Повышенный расход топлива и запах бензина из выхлопной трубы указывают на слишком богатую смесь. При этом часто фиксируются ошибки P0120–P0123 в памяти ЭБУ, которые сигнализируют о нарушении диапазона или обрыве цепи.
Для точной диагностики необходимо измерить напряжение на сигнальном проводе: при полностью закрытой заслонке оно должно находиться в пределах 0,4–0,7 В, а при полном открытии – около 4,0–4,5 В. Отклонения от этих значений свидетельствуют о неисправности датчика или нарушении регулировки.

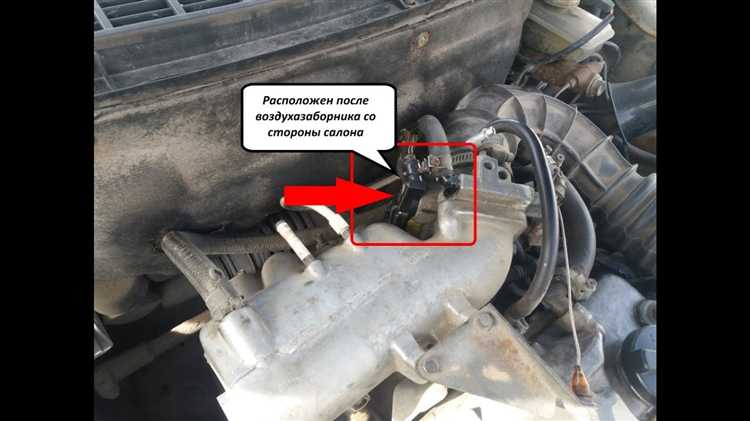

Подготовка инструментов и проверка исправности проводки
Для работы потребуется цифровой мультиметр с функцией измерения постоянного напряжения до 20 В, изолированные щупы с тонкими наконечниками, крестовая и плоская отвертки, а также аэрозоль для очистки контактов. Дополнительно подготовьте изоляционную ленту на случай обнаружения повреждений проводки.
Перед подключением мультиметра отключите зажигание. Снимите разъем с датчика дроссельной заслонки и визуально оцените состояние контактов – отсутствие окисления и следов влаги. Проверьте целостность изоляции проводов по всей длине жгута до ЭБУ, особое внимание уделите изгибам и точкам фиксации. При обнаружении трещин или оголенных жил выполните восстановление с использованием термоусадки или замены участка.
Далее подключите разъем обратно и включите зажигание. Измерьте напряжение между проводом питания и массой: на большинстве систем значение должно быть около 5 В. Проверьте также напряжение на сигнальном проводе при закрытой заслонке – примерно 0,5–0,7 В. Если мультиметр показывает нулевые значения или резкие скачки при легком движении разъема, вероятна проблема с проводкой или контактами, что требует устранения до настройки датчика.

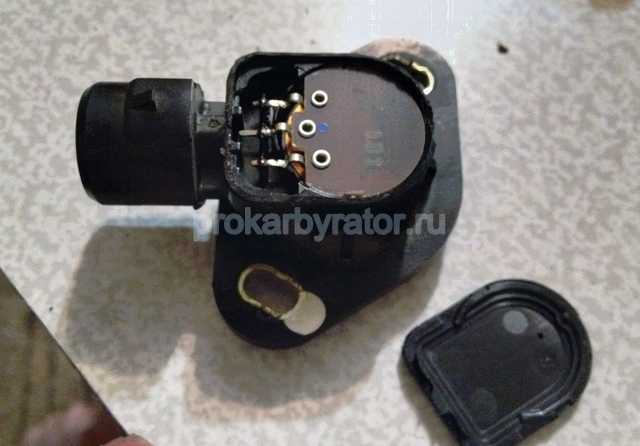

Снятие разъема и измерение напряжения на контактах
Перед проверкой датчика дроссельной заслонки необходимо обеспечить доступ к его контактам. Для этого отключают питание зажигания, чтобы исключить короткое замыкание.
- Отсоедините минусовую клемму аккумулятора.
- Найдите разъем датчика на корпусе дросселя и аккуратно нажмите фиксатор, извлекая разъем без перекоса.
- После снятия разъема подключите аккумулятор обратно и включите зажигание, не запуская двигатель.
Для измерения потребуется цифровой мультиметр с режимом постоянного напряжения:
- Подключите черный щуп к надежной массе двигателя.
- Красный щуп установите на контакт питания датчика (обычно +5 В от ЭБУ).
- Проверьте второй контакт – это сигнальный провод, на нем изменяется напряжение в зависимости от положения заслонки.
Нормальные значения:
- Контакт питания: 4,8–5,2 В.
- Сигнальный провод при закрытой заслонке: 0,4–0,7 В.
- При полностью открытой заслонке: 4,2–4,7 В.

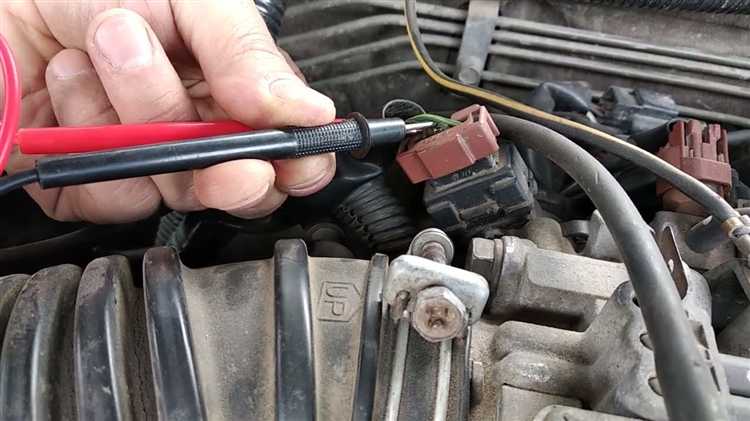

Регулировка положения датчика на корпусе дросселя
Для корректной работы датчика дроссельной заслонки необходимо выставить его так, чтобы показания соответствовали заданным значениям при закрытой и полностью открытой заслонке. Неправильное положение приводит к нестабильным оборотам и ошибкам в блоке управления.
Порядок регулировки:
- Выключить зажигание и обеспечить доступ к датчику на корпусе дросселя.
- Ослабить крепежные винты датчика, чтобы он мог свободно поворачиваться, но без люфта.
- Подключить мультиметр к сигнальному и «массовому» контакту датчика.
- Включить зажигание, не заводя двигатель. При полностью закрытой заслонке напряжение должно быть в пределах 0,4–0,7 В.
- Поворачивая корпус датчика в пределах посадочных отверстий, добиться точного значения в указанном диапазоне.
- Зафиксировать винты крепления, проверив, чтобы при полном открытии заслонки напряжение увеличивалось линейно и достигало 4,0–4,7 В.
После фиксации повторно проверить весь диапазон движения заслонки: напряжение должно изменяться плавно без провалов и скачков. При наличии нестабильных значений требуется повторная корректировка или замена датчика.

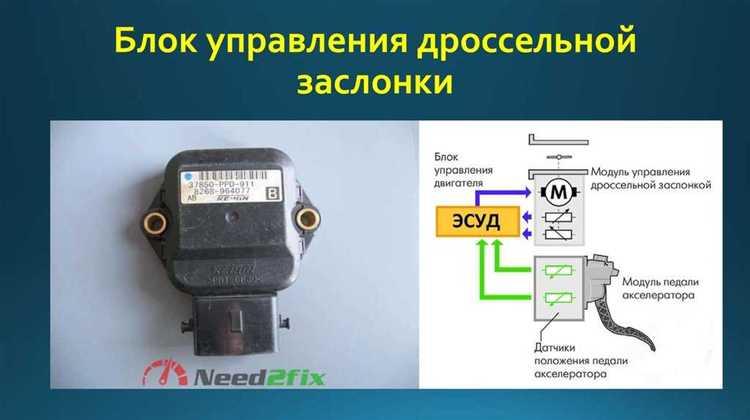

Проверка показаний датчика с помощью мультиметра
Для диагностики необходимо выставить мультиметр в режим измерения постоянного напряжения с диапазоном до 20 В. Сначала отключать разъём датчика не требуется. Щупы подключаются к сигнальному и «массовому» проводам разъёма: обычно сигнальный находится по центру, а масса на одном из краёв. Проверка выполняется при включенном зажигании и заглушенном двигателе.
При полностью закрытой заслонке напряжение должно находиться в пределах 0,4–0,7 В. Если показания ниже 0,3 В или выше 0,8 В, требуется корректировка положения датчика. Далее плавно нажимайте педаль газа и следите за изменением напряжения. Оно должно расти без скачков и обрывов, достигая на полностью открытой заслонке примерно 4,0–4,7 В.
Резкие провалы, нестабильный сигнал или значения, выходящие за указанные диапазоны, указывают на износ потенциометра или нарушение регулировки. В таком случае необходимо произвести настройку или заменить датчик. Для исключения влияния проводки дополнительно проверяют сопротивление между «плюсом» и «массой» на отключенном датчике, которое обычно составляет 3–8 кОм.
Адаптация датчика через электронный блок управления
Адаптация датчика дроссельной заслонки (ДПДЗ) через ЭБУ необходима для корректной интерпретации сигналов и точной работы двигателя. Процесс запускается после установки нового или отрегулированного датчика и требует специального диагностического оборудования.
Для начала подключите диагностический сканер к разъему OBD-II автомобиля. В меню сканера выберите раздел, отвечающий за адаптацию или обучение ДПДЗ. Обычно процедура включает сброс текущих параметров и последовательное считывание положений заслонки.
Важный этап – установка заслонки в закрытое положение. ЭБУ фиксирует минимальное напряжение датчика, соответствующее 0% открытия заслонки. Далее плавно откройте заслонку до максимума – ЭБУ зарегистрирует максимальное напряжение.
В процессе адаптации сканер отображает текущие значения сигнала датчика. Для успешной калибровки необходимо, чтобы напряжение в закрытом положении находилось в диапазоне 0,4–0,6 В, а в открытом – 4,0–4,5 В. Если показатели выходят за рамки, требуется регулировка положения датчика на корпусе заслонки или проверка проводки.
| Этап адаптации | Действия | Контрольные параметры |
|---|---|---|
| Подключение сканера | Вставить OBD-II, выбрать адаптацию ДПДЗ | Успешное соединение с ЭБУ |
| Фиксация закрытого положения | Заслонка полностью закрыта | Напряжение 0,4–0,6 В |
| Фиксация открытого положения | Полное открытие заслонки | Напряжение 4,0–4,5 В |
| Завершение адаптации | Сохранение параметров в ЭБУ | Подтверждение успешного завершения |
По окончании адаптации рекомендуется провести тестовый запуск двигателя и проверить стабильность оборотов и отсутствие ошибок в системе управления. При сбоях повторите процедуру или проверьте механическую установку датчика.
Вопрос-ответ:
Как определить, что датчик дроссельной заслонки нуждается в настройке?
Признаки, указывающие на необходимость настройки датчика дроссельной заслонки, включают нестабильные обороты двигателя на холостом ходу, затруднённый разгон и рывки при нажатии на педаль газа. Также возможны ошибки в системе управления двигателем, которые можно проверить через диагностический сканер.
Какие инструменты понадобятся для самостоятельной настройки датчика дроссельной заслонки?
Для настройки обычно достаточно мультиметра для проверки напряжения и сопротивления, а также сканера для считывания кодов ошибок и просмотра текущих показаний датчика. Иногда может потребоваться отвертка для регулировки положения датчика на корпусе заслонки.
Как происходит процедура адаптации датчика дроссельной заслонки через электронный блок управления?
Адаптация датчика через ЭБУ заключается в подаче питания, фиксации положения заслонки на холостом ходу и медленном полном открытии педали газа. В некоторых автомобилях для этого существует специальный режим, активируемый через диагностическое оборудование или последовательность действий с зажиганием и педалью. ЭБУ запоминает опорные значения сигнала с датчика для правильной работы.
Можно ли настроить датчик дроссельной заслонки без снятия его с автомобиля?
В большинстве случаев да. Настройка включает регулировку положения датчика и проверку его выходного сигнала непосредственно на установленном месте. Однако в некоторых ситуациях для точной регулировки или замены может потребоваться демонтаж датчика.
Какие ошибки могут возникнуть после неправильной настройки датчика и как их исправить?
Ошибки, связанные с некорректной настройкой, проявляются в виде кода неисправности, например, связанного с сигналом дроссельной заслонки (P0120–P0124). Это приводит к ухудшению динамики и повышенному расходу топлива. Для устранения нужно повторить процедуру настройки или выполнить адаптацию через диагностический прибор, а при необходимости проверить исправность самого датчика.
