Самодельный усилитель мощности на базе стандартных компонентов может обеспечить уверенное усиление сигнала до 10–20 Вт на канал, чего достаточно для бытового использования с пассивными акустическими системами сопротивлением 4–8 Ом. Такие схемы часто строятся на недорогих микросхемах – например, TDA2003, TDA2030 или LM1875, которые легко найти в продаже и не требуют сложной наладки.
Основу усилителя составляет одноканальная микросхема в классе AB с возможностью подключения к блоку питания 12–18 В. При использовании TDA2030, подключённой по типовой схеме с двухполярным питанием ±15 В, можно получить выходную мощность до 18 Вт при низком уровне искажений (менее 0.1% при 1 кГц). Для двухканального варианта применяют две одинаковые микросхемы с отдельными теплоотводами.
Ключевыми элементами схемы являются электролитические конденсаторы на входе и выходе, обеспечивающие фильтрацию и защиту от постоянной составляющей. Резисторы в цепи обратной связи задают коэффициент усиления, обычно в пределах от 20 до 50. Входной сигнал подключается через аудиоразъём типа RCA или мини-джек, в зависимости от источника.
Перед первым включением стоит подключить нагрузку через резистор 8–10 Ом, чтобы протестировать устройство без риска повредить колонки. Осциллограф или мультиметр поможет проверить отсутствие постоянного напряжения на выходе и уровень сигнала. После проверки усилитель можно использовать с широким спектром источников – от компьютера до проигрывателя винила (при наличии предварительного усиления).
Выбор типа усилителя и его выходной мощности
При сборке простого усилителя для колонок необходимо определиться с типом схемы – аналоговой или цифровой. Наиболее распространённые варианты – усилители класса A, AB и D. Каждый из них имеет особенности, которые напрямую влияют на звук и энергопотребление.
- Класс A – отличается минимальными искажениями, но сильно греется и потребляет много энергии. Подходит для маломощных систем (до 10–15 Вт на канал).
- Класс AB – компромисс между качеством и КПД. Чаще всего используется в домашних и портативных усилителях мощностью 20–100 Вт.
- Класс D – импульсный усилитель с высоким КПД (до 90%), не требует массивных радиаторов. Идеален для бюджетных сборок мощностью от 30 до 200 Вт.
Выходная мощность усилителя должна соответствовать характеристикам акустических систем. Перегрузка динамиков может привести к их повреждению, а слишком малая мощность – к клиппингу и искажениям.
- Если сопротивление колонок 4 Ом, выбирайте усилитель, способный стабильно отдавать 20–40 Вт на канал при этом сопротивлении.
- Для колонок с сопротивлением 8 Ом подойдут усилители с мощностью 10–30 Вт на канал.
- Номинальная мощность колонок должна быть на 20–30% выше, чем реальная выходная мощность усилителя при заданном сопротивлении нагрузки.
При выборе микросхемы обратите внимание на модели с встроенной защитой от перегрева и короткого замыкания. Популярные варианты для начинающих – TDA2003, TDA7297, PAM8403 и LM1875. Их параметры позволяют собрать усилитель мощностью от 2 до 25 Вт без сложных обвязок.
Необходимые компоненты и инструменты для сборки
Для сборки простого усилителя мощности на транзисторах или интегральной микросхеме потребуется минимальный набор компонентов, доступный в большинстве радиомагазинов. Основу схемы чаще всего составляет одна из микросхем – LM386, TDA2003, TDA2030 или TDA7297. Для питания подойдёт блок 12 В (или в пределах, допустимых для конкретной схемы), с током от 1 до 2 А.
Ключевые компоненты: резисторы (обычно 4,7 кОм, 10 кОм, 100 кОм), конденсаторы (электролитические 1000 мкФ, 470 мкФ, 10 мкФ, а также керамические на 100 нФ и 22 нФ), диоды (например, 1N4007 для защиты от переполюсовки), дроссель (при необходимости для фильтрации питания) и охлаждающий радиатор для микросхемы. В случае сборки на TDA7297, радиатор обязателен даже при работе на средней громкости.
Дополнительно потребуются клеммники или разъёмы для подключения колонок, кабель-адаптер для сигнала (например, mini-jack – RCA), макетная или монтажная плата, а также провода сечением от 0,5 мм². В случае сборки в корпус – крепёжные винты и изоляционные прокладки под радиатор.
Из инструментов понадобится паяльник мощностью от 25 до 40 Вт, припой с канифолью, пинцет, кусачки, отвёртка, мультиметр для проверки соединений и напряжений. При необходимости – термопаста для улучшения теплопередачи между микросхемой и радиатором.
Перед началом сборки стоит подготовить все элементы и свериться со схемой, чтобы исключить ошибки и избежать перегрева компонентов при первом включении.
Схема простого усилителя на базе операционного усилителя
В качестве основы подходит распространённый операционный усилитель типа NE5532 или TL072. Он обладает низким уровнем шума и достаточной полосой пропускания для аудиосигналов. Усилитель строится по неинвертирующей схеме, что позволяет получить высокий входной импеданс и стабильное усиление.
Входной сигнал подаётся через разделительный конденсатор номиналом 1 мкФ (плёночный или керамический) на неинвертирующий вход операционного усилителя. Между инвертирующим входом и выходом устанавливается обратная связь в виде резистора 22 кОм, а с инвертирующего входа на землю – резистор 2.2 кОм. Это задаёт коэффициент усиления около 11 раз, что подходит для сигнала уровня линейного выхода (примерно 0.5–1 В).
На выходе операционного усилителя желательно использовать разделительный конденсатор (например, 220 мкФ электролитический) при однополярном питании, если усилитель подключается к активной нагрузке, чувствительной к постоянной составляющей. При двухполярном питании можно обойтись без него, если последующая ступень – мощный каскад на транзисторах.
Для уменьшения высокочастотных помех между выходом и инвертирующим входом можно установить конденсатор 22 пФ. Это повысит устойчивость усилителя при работе с длинными проводами и нестабильной нагрузкой.
Собранная схема может применяться как предварительный каскад перед мощным усилителем или как самостоятельное устройство для наушников или маломощной акустики.

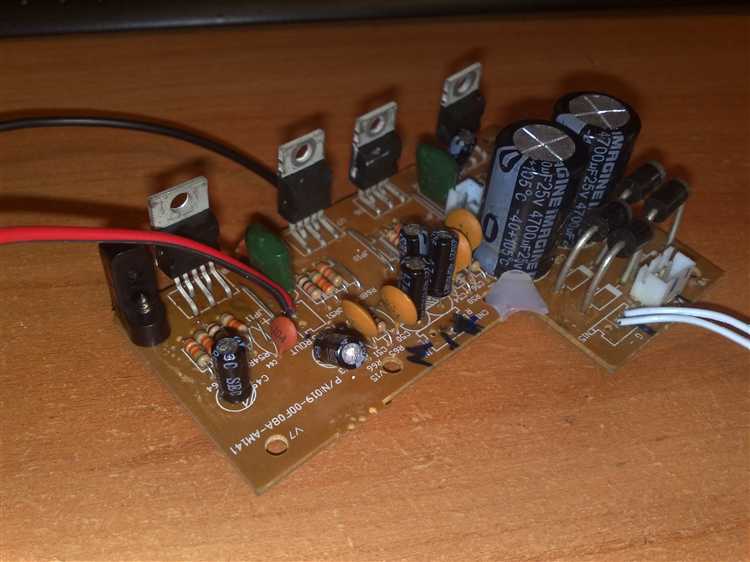

Монтаж компонентов на макетной плате
Перед началом установки компонентов следует проверить соответствие всех деталей схеме. Макетная плата должна быть чистой и без повреждений контактных дорожек. Рекомендуется использовать макетную плату без пайки с шагом 2,54 мм, совместимую с DIP-корпусами микросхем и стандартными радиокомпонентами.
Питание подаётся через отдельные рельсы макетной платы. Линии питания (+V, GND, −V) проверяются мультиметром до подключения схемы. Желательно проложить отдельные провода питания, а не использовать длинные перемычки внутри макетной зоны.
Соединения между компонентами выполняются гибкими изолированными проводами диаметром 0,4–0,6 мм. Для фиксации проводов применяют короткие отрезки, избегая пересечений и навесного монтажа. Использование перемычек из одножильного монтажного провода позволяет сохранить читаемость схемы.
Резисторы и конденсаторы устанавливаются строго в соответствии с номиналами. Для ОУ в корпусе DIP8 можно использовать панельку, чтобы исключить повреждение при демонтаже. Все соединения проверяются по схеме перед подачей питания. Выход подключается к нагрузке (колонке) только после проверки отсутствия постоянного напряжения на выходе.
Если в схеме предусмотрена цепь обратной связи, она должна быть собрана с минимальной длиной проводников. Чем короче петля обратной связи, тем ниже уровень шума и выше устойчивость схемы.
По завершении монтажа всю схему проверяют на короткие замыкания и правильность подключения. После подачи питания желательно контролировать ток потребления, чтобы исключить перегрузку.
Подключение питания и защита от перегрузок
Для стабильной работы усилителя требуется двухполярное питание ±12–15 В, в зависимости от типа используемого операционного усилителя. При использовании, например, NE5532 или TL072, оптимальное напряжение питания составляет ±15 В. Источник должен обеспечивать ток не менее 200–300 мА на канал. В случае применения мощных выходных каскадов на транзисторах ток может возрасти до 1 А.
Для защиты схемы от перегрузок и короткого замыкания на выходе следует предусмотреть предохранители. Их номинал подбирается в зависимости от максимального потребляемого тока. Для простого усилителя на операционном усилителе с маломощным оконечным каскадом достаточно использовать предохранители на 500 мА. При использовании более мощных транзисторов номинал увеличивают до 1–2 А.
Рекомендуется дополнительно установить ограничивающий резистор (0,1–0,22 Ом, мощностью 2 Вт) в цепи питания каждого канала, чтобы предотвратить чрезмерный ток при неисправности. Также полезно добавить термическую защиту с использованием биметаллического термовыключателя, размещённого на радиаторе выходных транзисторов. При перегреве цепь питания будет разомкнута автоматически.
Ещё один способ защиты – использование схемы отсечки выходного сигнала при перегрузке. Это может быть реализовано с помощью компаратора, контролирующего уровень тока через выходной каскад. При превышении заданного порога компаратор отключает выход через электронный ключ, например, на MOSFET.

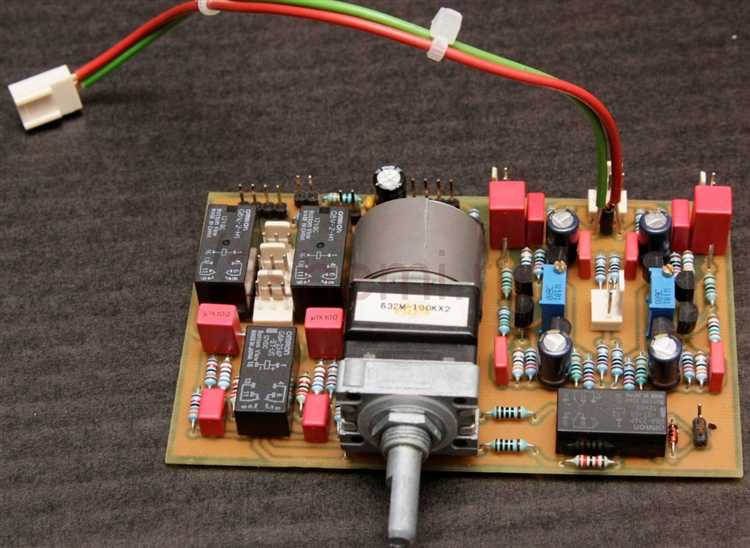

Проверка собранной схемы и устранение неполадок
Перед подачей питания тщательно проверьте правильность подключения всех компонентов по схеме. Убедитесь в отсутствии замыканий и холодных паек с помощью увеличительного стекла.
Измерьте сопротивление между питанием и землей, оно должно соответствовать расчетным значениям и не стремиться к нулю.
После подачи питания проверьте напряжение на ключевых точках схемы: питание операционного усилителя, выходные транзисторы, выход усилителя. Значения должны совпадать с расчетными в техническом описании.
Если звука нет или он искажен, проверьте целостность сигнального входа, убедитесь в исправности входного конденсатора и резисторов в цепи усиления.
При перегреве транзисторов измерьте ток покоя, он не должен превышать рекомендуемые значения, иначе замените резисторы смещения.
Для диагностики шума используйте осциллограф, он покажет наличие помех, дребезга или нестабильности сигнала.
Проблемы с выходным сигналом часто связаны с неисправными динамиками или неправильным подключением нагрузки, проверьте сопротивление нагрузки мультиметром.
При отсутствии реакции на сигнал входа проверьте работу операционного усилителя, замените на заведомо исправный аналог.
Если возникают сильные искажения на высокой громкости, проверьте источник питания на стабильность напряжения и достаточную мощность.
Подключение усилителя к колонкам и настройка громкости
Для правильного подключения усилителя к колонкам необходимо соблюдать соответствие параметров нагрузки и выходных характеристик усилителя.
- Проверьте номинальное сопротивление колонок. Обычно для простых усилителей подходит 4–8 Ом.
- Подключайте колонки к выходным клеммам усилителя, соблюдая полярность: «+» к «+», «-» к «-«. Неправильное подключение может привести к искажению звука.
- Используйте качественный акустический кабель с сечением не менее 1,5 мм² для минимизации потерь сигнала и нагрева проводов.
- Убедитесь, что контакты плотные, без окислений и плохого соединения.
Настройка громкости проводится после подключения и подачи питания на усилитель:
- Установите регулятор громкости в минимальное положение перед включением питания.
- Подайте аудиосигнал на вход усилителя (например, с плеера или телефона через соответствующий разъём).
- Плавно увеличивайте громкость до комфортного уровня, избегая перегрузки и искажений.
- Если усилитель оснащён дополнительными регуляторами тембра (бас, средние, высокие), настройте их по желанию, не превышая максимальных значений.
- При появлении хрипов или шумов снизьте громкость и проверьте соединения и целостность кабелей.
Для стабильной работы усилителя и колонок контролируйте температуру усилителя, избегайте длительной работы на максимальной громкости без перерывов.
Вопрос-ответ:
Какие основные компоненты нужны для сборки простого усилителя для колонок?
Для сборки простого усилителя понадобятся операционный усилитель или специализированная микросхема усилителя мощности, резисторы для задания коэффициента усиления, конденсаторы для фильтрации и развязки, источник питания с подходящим напряжением и током, а также провода и разъемы для подключения колонок. Важно подбирать детали с параметрами, соответствующими требованиям нагрузки и напряжения питания.
Как правильно подключить колонки к усилителю, чтобы избежать повреждений?
Колонки нужно подключать к выходу усилителя, соблюдая полярность: «+» выход усилителя к «+» на колонке, «-» к «-«. Не рекомендуется подключать динамики с сопротивлением ниже минимально допустимого для усилителя, иначе усилитель может перегреться или выйти из строя. Перед включением следует проверить все соединения и установить громкость на минимальный уровень, постепенно увеличивая её при работе.
Какие проблемы могут возникнуть при самостоятельной сборке усилителя и как их выявить?
Частые проблемы — неправильное подключение питания, ошибки в монтаже цепей обратной связи, плохие контакты и короткие замыкания. Для выявления неисправностей можно использовать мультиметр для проверки напряжений и целостности цепей, а также осциллограф для анализа выходного сигнала. Если усилитель не работает или искажает звук, нужно проверить правильность сборки и состояние компонентов, особенно конденсаторов и микросхемы.
Как выбрать подходящее питание для простого усилителя колонок?
Питание должно обеспечивать стабильное напряжение, указанное в техническом описании усилителя, обычно это 12-15 В постоянного тока. Источник питания должен выдерживать ток, необходимый для работы усилителя с заданной нагрузкой колонок. Использование импульсного блока питания с фильтрами или аккумуляторной батареи допустимо, важно учитывать параметры и защищать цепь от перегрузок.
Какие рекомендации по настройке громкости и качеству звука после сборки усилителя?
После подключения усилителя к колонкам следует начать с минимальной громкости и постепенно увеличивать уровень звука, контролируя качество сигнала. При появлении искажений или перегрева следует уменьшить громкость или проверить схемы фильтрации и питания. Использование регулятора громкости с плавной регулировкой позволяет точнее настроить комфортный уровень без перегрузок. Важно избегать работы усилителя на максимальной мощности длительное время.
Как правильно выбрать мощность транзисторов для простого усилителя колонок?
Выбор мощности транзисторов зависит от желаемой выходной мощности усилителя и сопротивления подключаемых колонок. Для типового усилителя на 10-20 Вт подойдут транзисторы с максимально допустимой рассеиваемой мощностью не менее 15-20 Вт и током коллектора около 3-5 А. Также нужно учитывать запас по напряжению питания и обеспечивать хороший теплоотвод, чтобы избежать перегрева. Неподходящие транзисторы могут привести к искажению звука или быстрому выходу из строя.
Какие основные ошибки при сборке простой схемы усилителя могут привести к отсутствию звука?
Чаще всего отсутствие звука связано с неправильным подключением питания, ошибками в разводке компонентов или нарушением полярности конденсаторов. Также важно проверить целостность транзисторов и операционного усилителя, если он используется, а также правильность подключения входного и выходного сигнала. Иногда причиной может стать неисправный провод или плохой контакт на макетной плате. Рекомендуется измерить напряжения на ключевых точках схемы и проверить наличие сигнала на выходе при подаче звука на вход.
