Как вывешивать двигатель на подушки

Неправильная установка силового агрегата на опоры подушек приводит к разрушению самих подушек, повышенной вибрации, перекосу трансмиссии и преждевременному износу навесного оборудования. Особенно критично это при установке нового или контрактного двигателя – даже незначительное отклонение от штатного положения может повлечь за собой цепную реакцию технических проблем.

Перед монтажом необходимо убедиться в целостности и оригинальности опор. Если используются неоригинальные или изношенные детали, велика вероятность смещения осей крепления и некорректной работы демпфирующей системы. Для большинства легковых автомобилей предельно допустимое отклонение центра тяжести двигателя от проектного положения не должно превышать 3–5 мм по любой из осей.

Установка производится строго при помощи направляющих штифтов или подъемной балки с возможностью точной регулировки положения мотора. Запрещено использовать домкраты без распределения нагрузки через жесткий кронштейн – это деформирует подушки и может повредить картер. Перед окончательной фиксацией двигателя на болты необходимо убедиться в отсутствии напряжения в резинометаллических элементах опор.

Момент затяжки крепежа должен соответствовать рекомендациям производителя и проверяться динамометрическим ключом. Например, для большинства двигателей Hyundai и Kia он составляет 80–100 Н·м для передних опор и 100–120 Н·м для задних. Перетягивание приводит к разрушению резиновых вставок, а недотяжка – к паразитным люфтам и вибрациям.

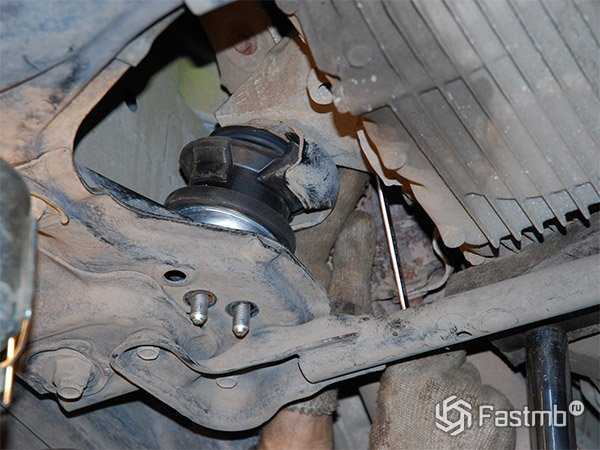

Как подготовить двигатель и кузов к установке на подушки

Перед установкой силового агрегата на опоры необходимо провести тщательную подготовку двигателя и моторного отсека. Игнорирование отдельных этапов может привести к перекосу, ускоренному износу подушек и дополнительным вибрациям.

• Очистить нижнюю часть двигателя от загрязнений, масла и старых герметиков, особенно в зонах прилегания к подушкам. Использовать обезжириватель и металлическую щётку.
• Проверить состояние резьбовых отверстий в блоке двигателя для болтов крепления опор. При повреждениях восстановить резьбу с помощью ремонтных втулок или метчика соответствующего шага.
• Осмотреть резьбу шпилек и болтов на наличие следов вытяжки, коррозии или перекоса. Заменить изношенные элементы заранее.
• Проверить геометрию крепёжных площадок на самом двигателе – не должно быть деформаций или следов предыдущих неправильных установок.
• Промерить расстояние между точками крепления на двигателе и точками опоры в кузове – допуски не должны превышать 2–3 мм для исключения натяга при установке.

Подготовка кузова включает контроль целостности площадок крепления подушек и резьб в кронштейнах. При обнаружении трещин, деформаций или сдвига усилителей требуется ремонт до начала установки двигателя.

1. Удалить остатки старых подушек и герметика с контактных площадок.
2. Проверить состояние сварных швов в зонах крепления опор – наличие микротрещин требует проварки и усиления.
3. Очистить и загрунтовать металлические поверхности для защиты от коррозии под подушками.
4. Убедиться в отсутствии перекоса кузова в районе моторного щита и лонжеронов – при наличии перекосов использовать геометрическую оснастку для восстановления базовых точек.

На завершающем этапе важно подготовить сами опоры: проверить маркировку, соответствие конструкции и жёсткости оригиналу. Перед установкой рекомендуется слегка смочить крепёжные болты техническим маслом или графитовой смазкой для облегчения последующего демонтажа и исключения закисания.

Выбор подходящих опор для конкретной модели двигателя

Подбор опор подушек начинается с идентификации точной модификации двигателя и его каталожного номера. Даже незначительные отличия по конструкции (например, наличие турбокомпрессора, формы картера или конфигурации выпускного коллектора) могут влиять на положение опор и их тип.

Для каждого двигателя производитель указывает оригинальные номера опор, которые можно найти в каталогах запчастей по VIN-коду. При замене важно ориентироваться именно на эти номера, а не только на внешнее сходство детали. Несоответствие жёсткости или геометрии приводит к неправильному положению силового агрегата и преждевременному износу.

Если оригинальные опоры недоступны, допустимо использовать качественные аналоги. Следует учитывать: резинометаллическая подушка должна соответствовать по жёсткости штатной. Избыточно мягкие опоры вызывают сильную вибрацию, слишком жёсткие – перегрузку кузовных элементов и КПП. Жёсткость указывается в Н/мм и обычно доступна в технических спецификациях производителей.

Дополнительно проверяют соответствие посадочных мест на лонжеронах и кронштейнах, а также высоту подушки в сжатом состоянии. Установка опор, отличающихся по высоте на 3–5 мм, может вызвать перекос двигателя и нарушение углов сопряжения с коробкой передач и приводами.

Для тюнингованных или нестандартных силовых установок используют регулируемые опоры, которые позволяют точно выставить двигатель в пространстве. Однако такая доработка требует точного расчёта нагрузок и обязательного усиления точек крепления на кузове.

Порядок затяжки крепежных элементов опор

Нарушение последовательности или момента затяжки крепежа опор двигателя может привести к перекосу силовой установки, увеличению вибраций и преждевременному износу подушек. Чтобы этого избежать, необходимо соблюдать установленный порядок и использовать динамометрический ключ.

1. Убедитесь, что все опоры правильно установлены и не имеют перекосов. Опора должна точно прилегать к кузовному кронштейну и двигателю без зазоров.
2. Сначала наворачиваются все болты и гайки от руки без усилия. Это позволяет обеспечить корректную посадку всех элементов без натяга.
3. Первыми затягиваются болты, крепящие опоры к кузову. Делается это попарно, равномерно, по диагонали, чтобы исключить деформации посадочной поверхности.
4. Затем затягиваются крепежи, соединяющие опоры с кронштейнами на двигателе. При наличии нескольких опор рекомендуется чередовать затяжку: левая – правая – задняя.
5. После полной затяжки всех болтов проводится проверка уровня установки двигателя: он не должен быть перекошен относительно подрамника и линии крепления коробки передач.

Момент затяжки указывается в технической документации для конкретного автомобиля. Например, для большинства бензиновых двигателей он составляет:

• Болты крепления опор к кузову: 45–60 Н·м
• Болты крепления опор к кронштейнам двигателя: 55–70 Н·м

После пробега 200–500 км рекомендуется провести контрольную протяжку всех соединений, особенно если использовались новые подушки. При эксплуатации в условиях повышенной вибрации – повторять проверку каждые 10–15 тыс. км.

Как правильно выровнять двигатель по уровню и геометрии

Для точного выравнивания двигателя необходимо учитывать как горизонтальный уровень, так и пространственное положение относительно лонжеронов, оси трансмиссии и крепежных точек подушек. Неправильное положение может привести к перекосу силовой передачи, ускоренному износу опор и появлению вибраций.

1. Контроль горизонтали: перед установкой убедитесь, что автомобиль находится на ровной горизонтальной поверхности. Для выравнивания используйте пузырьковый уровень, размещённый на плоской части впускного коллектора или клапанной крышки. Угол наклона продольной оси двигателя должен соответствовать заводским данным (обычно 2–4° в сторону КПП).

2. Центровка по продольной оси: измерьте расстояние от центральной линии коленвала до лонжеронов с обеих сторон. Разница не должна превышать 3 мм. Отклонение указывает на неправильное положение опор или перекос в кузовной геометрии.

3. Выставление по высоте: замерьте расстояние от масляного поддона до подрамника или других ориентировочных точек. Высота должна соответствовать штатному зазору – это критично для предотвращения контакта с элементами подвески при работе двигателя под нагрузкой.

4. Диагональная симметрия: проверьте диагонали между крепёжными болтами двигателя и аналогичными точками на кузове. Разница более 5 мм указывает на несоосность, которую необходимо устранить путём корректировки положения подушек или замены деформированных кронштейнов.

5. Проверка натяжения опор: перед окончательной затяжкой проверьте, чтобы опоры не находились в напряжённом состоянии. Все подушки должны работать в нейтральном положении без преднатяга, иначе срок их службы резко сократится.

После выставления двигателя проведите повторную проверку всех параметров под нагрузкой – с частично закреплёнными креплениями, но опущенным мотором на опоры. При необходимости скорректируйте положение до достижения штатной геометрии.

Какие инструменты и приспособления использовать при установке

Для точной и безопасной установки двигателя на опоры подушек необходим специализированный комплект инструментов и приспособлений, обеспечивающий контроль усилия, геометрии и устойчивости конструкции на всех этапах работы.

Гидравлический или винтовой моторный кран необходим для безопасного вывешивания и точного позиционирования двигателя в моторном отсеке. Рекомендуется использовать кран с регулируемым вылетом стрелы (от 500 до 2000 кг) для адаптации под массу конкретного двигателя.

Набор головок и воротков с динамометрическим ключом обязателен для затяжки крепежных элементов опор с соблюдением точного момента. Значения момента затяжки следует сверять по технической документации к конкретному двигателю и кузову.

Монтажные стропы или цепи с сертифицированными рым-болтами применяются для крепления двигателя к крану. Использовать следует только заводские точки подъёма, предусмотренные производителем силового агрегата, во избежание повреждения блока.

Уровень строительный или электронный уклономер позволяет проконтролировать горизонтальность двигателя относительно кузова. Важно производить измерения как продольно, так и поперечно, особенно при установке на жёсткие опоры.

Регулируемые опоры или домкраты с мягкими проставками применяются для временной фиксации двигателя в нужном положении до окончательной затяжки крепежа. Использовать металлические предметы без амортизирующих элементов недопустимо.

Комплект направляющих штырей (резьбовые или гладкие, в зависимости от конструкции) облегчает точную стыковку кронштейнов двигателя с опорами, снижая риск повреждения резьбы и уплотнений при монтаже вслепую.

Штангенциркуль или цифровой калибр позволяет проконтролировать симметрию установки по расстоянию между точками крепления и краями моторного отсека. Особенно важно при замене подушек на неоригинальные аналоги.

Использование указанных инструментов и приспособлений повышает точность посадки двигателя и снижает риск появления вибраций, перекосов и ускоренного износа опорных элементов.

Проверка зазоров между двигателем и элементами кузова

Оптимальный зазор между двигателем и кузовными элементами должен составлять не менее 10 мм во всех ключевых точках соприкосновения. Это необходимо для компенсации вибраций и теплового расширения.

Проверку проводят с установленным двигателем и закрепленными опорами, используя щуп толщиной 0,5–1 мм. Щуп должен легко проходить в местах контакта, без сильного зажима и люфта.

Особое внимание уделяется зазорам в районе выхлопного коллектора, рулевой рейки, топливных магистралей и воздуховодов. Минимальный зазор здесь – 12 мм, чтобы исключить повреждения и нагрев соприкасающихся элементов.

Если зазор меньше нормы, применяют корректировку положения двигателя, ослабляя крепеж и используя регулируемые подушки или прокладки. После каждого изменения зазоры проверяются повторно.

Запрещается использовать зазоры менее 5 мм, поскольку это ведет к повышенному износу деталей, возникновению шумов и риску повреждения изоляции проводки и шлангов.

Контроль зазоров должен включать проверку с разных углов и в нескольких состояниях – при заведенном двигателе и после остывания, чтобы учесть температурные деформации.

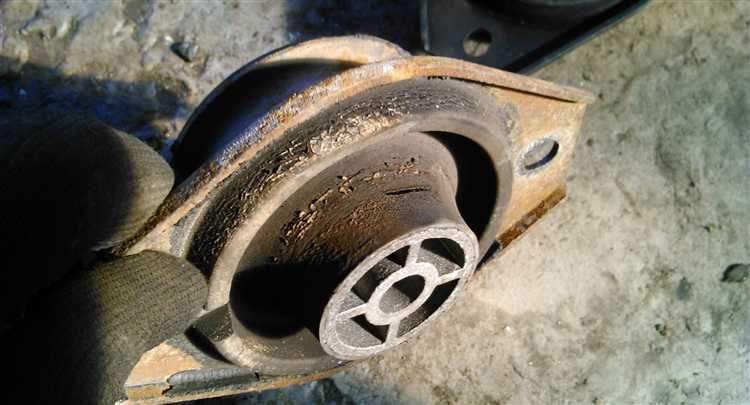

Контроль вибрации и звуков после установки двигателя на подушки

После монтажа двигателя на опоры подушек необходимо выполнить измерение вибраций с помощью виброметра или акселерометра, установленного на корпус двигателя и раму автомобиля. Допустимый уровень вибрации для большинства легковых автомобилей не должен превышать 2–3 мм/с в диапазоне частот от 10 до 100 Гц.

При запуске двигателя следует проверить отсутствие резонансных вибраций, которые возникают при совпадении частоты колебаний двигателя с собственной частотой элементов кузова или подвески. Для этого фиксируют изменение амплитуды вибраций при увеличении оборотов двигателя от холостых до рабочих.

Звуковая диагностика проводится с использованием направленного микрофона или акустического анализатора для выявления посторонних шумов, таких как дребезг или металлические звонкие звуки, указывающие на неправильную установку подушек или ослабление крепежа. Особое внимание уделяется зонам примыкания опор к кузову и двигателю.

При выявлении вибраций выше нормы или посторонних звуков необходимо проверить момент затяжки крепежных болтов опор, а также состояние самих подушек на наличие трещин или деформаций. Регулировка положения двигателя по высоте и углам установки может снизить вибрационные нагрузки.

Рекомендуется проведение повторного контроля вибраций и звуков после первых 100 км пробега для выявления изменений, связанных с усадкой подушек или изменением натяжения крепежа.

Ошибки при установке двигателя на опоры и способы их устранения

Неправильное позиционирование двигателя на опорах приводит к перераспределению нагрузок, что вызывает ускоренный износ подушек и вибрации. Для устранения необходимо снять двигатель и произвести точную разметку мест крепления, использовать монтажные шаблоны или специальные направляющие, обеспечивающие правильное положение относительно кузова.

Недостаточная или чрезмерная затяжка крепежных болтов вызывает смещение двигателя или повреждение резиновых элементов опор. Рекомендуется применять динамометрический ключ и строго соблюдать рекомендуемый момент затяжки, указанный в технической документации производителя автомобиля.

Использование неподходящих или изношенных подушек приводит к снижению демпфирующих свойств и появлению посторонних шумов. Перед установкой необходимо проверять маркировку, совместимость с моделью двигателя и состояние подушек. При наличии деформаций или трещин подушки подлежат замене.

Отсутствие очистки и подготовки монтажных поверхностей вызывает неправильное прилегание опор, что ухудшает амортизацию и фиксирование двигателя. Рекомендуется тщательно очистить от грязи, коррозии и остатков старой герметизации монтажные места, использовать обезжириватели и при необходимости – антикоррозионные средства.

Игнорирование проверки геометрии установки ведет к перекосам и напряжениям в конструкции. После монтажа следует проверить горизонтальный и вертикальный уровень двигателя с помощью уровня или лазерных приборов, при выявлении отклонений – скорректировать положение опор.

Неправильная последовательность установки крепежа приводит к неравномерному распределению усилий и деформациям. Следует затягивать болты по диагонали или в рекомендованном порядке, постепенно увеличивая момент, чтобы избежать перекосов.

Своевременный контроль и устранение указанных ошибок обеспечивают долговечность и стабильную работу двигателя, снижая риск поломок и повышая комфорт эксплуатации автомобиля.

Вопрос-ответ:

Какие признаки указывают на неправильную установку двигателя на опоры подушек?

Если двигатель установлен с нарушениями, это может проявиться в усиленной вибрации, посторонних звуках при работе, повышенном износе крепежа или смещении агрегата относительно кузова. Нередко возникают проблемы с соединениями, например, утечки масла или затруднённый доступ к обслуживанию. Также заметно ухудшается плавность работы силового агрегата и передачи мощности.

Как правильно подготовить двигатель и кузов перед монтажом на опоры подушек?

Перед монтажом следует очистить поверхности креплений от грязи, масла и коррозии. Проверяется состояние самих подушек: отсутствие трещин, деформаций и потёртостей. На кузове важно проверить геометрию крепёжных точек, чтобы избежать перекосов. Дополнительно рекомендуется осмотреть болты и гайки, заменив повреждённые элементы, а также подготовить инструменты для точной фиксации.

Какие ошибки наиболее часто встречаются при затяжке крепёжных элементов опор двигателя?

Чаще всего допускать ошибки начинают с несоблюдения порядка затяжки, что ведёт к перекосам и неравномерному распределению нагрузки. Использование неверного крутящего момента способно привести к повреждению резиновых элементов подушек или срыву резьбы. Нередко крепёжные элементы не проверяются повторно после первых запусков двигателя, из-за чего появляется люфт и увеличивается вибрация.

Какие инструменты нужны для установки двигателя на опоры подушек и почему?

Для установки потребуются динамометрический ключ, чтобы обеспечить правильный момент затяжки, набор гаечных ключей и головок для крепёжных элементов, а также домкрат или подъёмное устройство для точного позиционирования двигателя. Наличие подкладок и уровня поможет контролировать горизонтальное положение. Эти инструменты обеспечивают аккуратность и точность монтажа, снижая риск повреждений.

Как проверить зазоры между двигателем и кузовными элементами после установки на подушки?

Проверка проводится визуально и с помощью измерительных инструментов, таких как щупы и линейки. Особое внимание уделяется местам соприкосновения двигателя с рамой, воздуховодами и проводкой. Зазоры должны соответствовать параметрам, рекомендованным производителем, чтобы избежать трения, которое может привести к повреждениям или шуму. Если обнаружены отклонения, выполняют корректировку положения двигателя на опорах.

Какие основные ошибки допускают при монтаже двигателя на опоры подушек и как их избежать?

Частая ошибка — неправильное положение двигателя относительно кузова, из-за чего возникают излишние напряжения в элементах крепления и повышенная вибрация. Также нередко неправильно затягивают болты крепления: слишком сильно или недостаточно, что ведёт к ослаблению фиксации и возможному повреждению подушек. Чтобы избежать проблем, необходимо тщательно выравнивать двигатель по уровню, использовать динамометрический ключ для точной затяжки крепежа, а также проверять состояние самих подушек перед установкой — изношенные элементы лучше заменить. При монтаже стоит следовать рекомендациям производителя и соблюдать последовательность крепления, чтобы не создавать перекосы и не нарушать геометрию установки.
