При самостоятельной замене или изготовлении кабеля для наушников под пайку важно учитывать несколько технических параметров, напрямую влияющих на качество звука и долговечность соединения. Основные критерии выбора – материал проводника, тип изоляции, структура жил, диаметр, экранировка и тип оплётки. Ошибки на этом этапе могут привести к заметным искажениям сигнала, нестабильной работе или быстрому износу кабеля.
Медь остаётся самым распространённым материалом. Для аудиоиспользования предпочтительна бескислородная (OFC) или посеребрённая медь – она обеспечивает более точную передачу высоких частот. Кабели из чистого серебра встречаются реже из-за высокой стоимости. Алюминий и его сплавы непригодны для пайки и не рекомендуются.
Структура жил влияет на гибкость и стойкость к излому. Многожильные кабели с мелкими жилами (например, 40–60 жил по 0,05 мм) обеспечивают хорошую подвижность и меньше ломаются в местах изгиба. Диаметр проводника (AWG) подбирается с учётом длины кабеля и чувствительности наушников: обычно используют сечение от 0,08 до 0,22 мм².
Изоляция должна выдерживать нагрев при пайке и обеспечивать минимальные потери. Среди практичных вариантов – тефлон, ПВХ и силикон. При этом тефлон труднее зачищать, но он термостойкий и долговечный. Силиконовые оболочки обеспечивают максимальную гибкость, но требуют аккуратного обращения при пайке из-за возможного оплавления.
Для защиты от внешних наводок желательно выбирать кабель с экранировкой. Это особенно актуально для длинных проводов и использования в условиях с высоким уровнем электромагнитных помех. Экраны бывают медные оплётки, алюминиевые фольги или комбинированные решения. Оплётка на внешнем уровне повышает износостойкость и уменьшает спутывание.

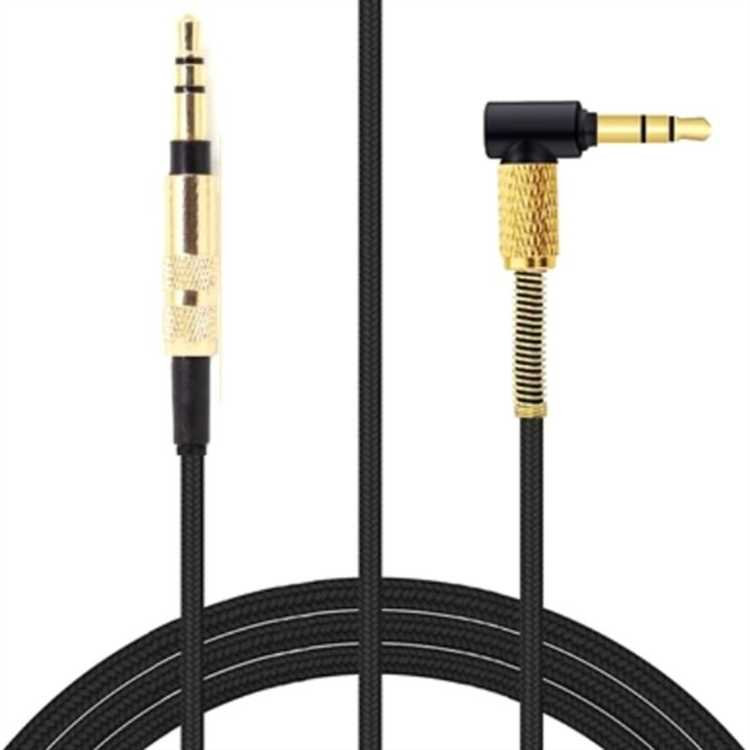

Какие типы проводников применяются в кабелях для наушников
В кабелях для наушников под пайку чаще всего используют три типа проводников: медные, посеребрённые медные и проводники из чистого серебра. Каждый из них имеет свои особенности, влияющие на звук, пайку и долговечность.
Чистая медь (OFC, OCC) применяется в большинстве аудиокабелей. OFC (oxygen-free copper) очищена от кислорода до уровня менее 0,001%, что снижает риск окисления и повышает проводимость. OCC (Ohno Continuous Cast) отличается вытянутой кристаллической структурой, что уменьшает микроскопические переходы между зёрнами металла и снижает потери сигнала.
Посеребрённая медь – это проводник с медной основой, покрытый тонким слоем серебра. Такой кабель даёт более яркую подачу высоких частот и обычно применяется в случаях, когда требуется акцент на детализации. При пайке важно учитывать более высокую теплопроводность серебра: перегрев может повредить изоляцию и повлечь деградацию проводника.
Серебро высокой чистоты (например, 5N или 6N) встречается реже из-за высокой стоимости. Оно отличается максимально возможной проводимостью и минимальными потерями на высоких частотах. При работе с такими кабелями требуется точная температура паяльника и качественный флюс, чтобы избежать окисления и образования хрупких соединений.
Также встречаются проводники из ланлата (сплав серебра и золота), специальных медных сплавов с улучшенными механическими характеристиками и гибридных решений, где в одном кабеле объединяются жилы из разных материалов. Эти варианты чаще применяются в кастомных или премиальных кабелях и требуют внимательного подбора температуры пайки и припоя.
При выборе типа проводника следует учитывать не только звуковые предпочтения, но и удобство в работе, склонность к окислению и требуемую долговечность. Для практического применения чаще всего используют OFC или OCC медь, как сбалансированные по цене, качеству и технологичности материалы.
Чем отличается моножила от многожильного провода при пайке
Моножильный и многожильный провод отличаются по конструкции, что напрямую влияет на удобство пайки, надёжность контакта и долговечность кабеля в наушниках.
- Моножила – это цельный металлический проводник, чаще всего из меди или посеребрённой меди. Отличается жёсткостью и стабильной формой.
- Многожильный провод состоит из большого количества тонких жил, скрученных вместе. Он гибче и устойчивее к излому при частом сгибании.
При пайке моножилы проще добиться аккуратного и стабильного контакта. Такой провод не требует предварительного лужения, и его проще вставить в монтажное отверстие или обжать в разъёме. Однако при механической нагрузке в месте пайки моножила склонна к поломке, особенно при неоднократном сгибании.
Многожильный провод сложнее в работе: необходимо тщательно удалить изоляцию, залудить все жилы и обеспечить надёжное сцепление с припоем. При некачественном лужении отдельные проволоки могут распушиться и вызвать короткое замыкание. Зато многожильный кабель менее подвержен повреждениям при движении и подходит для съёмных или часто гнущихся участков.
Для неподвижных соединений, например, внутри амбушюра или стационарного подключения, допустимо использовать моножилу. Для подвижных участков – штекеров, переходов или наружных участков кабеля – предпочтительнее многожильная структура.
Какой диаметр жилы оптимален для наушников
Для кабелей наушников под пайку чаще всего используются жилы диаметром от 0,05 до 0,2 мм² (в пересчёте – от AWG 30 до AWG 24). Такой диапазон обеспечивает баланс между механической прочностью, гибкостью и достаточной проводимостью для низковольтного сигнала.
При выборе диаметра стоит учитывать несколько факторов:
- Сопротивление провода. Чем толще жила, тем ниже сопротивление и меньше потери сигнала, особенно на длинных участках. Однако в наушниках длина кабеля редко превышает 1,5–2 метра, поэтому критичных потерь на сопротивление не возникает.
- Гибкость. Тонкие жилы (0,05–0,08 мм²) более гибкие, их удобно укладывать в косичку и использовать в съёмных кабелях. Но они хуже переносят многократные изгибы и перегибы, что может привести к перелому.
- Надёжность пайки. Слишком тонкая жила плохо держится в месте пайки, особенно без использования дополнительных механических фиксаторов или термоусадки. Оптимальными считаются диаметры от 0,08 до 0,15 мм² для стабильного контакта.
Для одножильных проводников удобнее работать с диаметром от 0,12 до 0,2 мм² – их проще зачищать и фиксировать на разъёмах. Для многожильных кабелей предпочтение отдают сечению 0,08–0,12 мм²: они остаются достаточно гибкими, но не рвутся при скручивании и пайке.
Для балансных и съёмных кабелей часто выбирают проводники 0,08 мм², а для стационарных решений с разъёмами 6,3 мм – 0,15 мм² и выше. При этом толщина изоляции тоже влияет на итоговую жёсткость, поэтому стоит проверять не только сечение, но и структуру всей жилы.
Как выбрать оплётку и изоляцию с учётом условий эксплуатации
Если кабель будет использоваться в помещении без сильных механических нагрузок, достаточно мягкой ПВХ-изоляции. Она недорогая, легко обрабатывается при пайке, но плохо переносит изгибы на морозе и подвержена растрескиванию при частом скручивании.
Для уличного применения или активной носки наушников вне дома стоит рассматривать варианты с полиуретановой или тефлоновой изоляцией. Полиуретан устойчив к истиранию, не дубеет на холоде, выдерживает длительные изгибы. Тефлон выдерживает высокие температуры, практически не стареет, но его сложнее паять, и он дороже.
При выборе оплётки имеет значение не только эстетика, но и практичность. Нейлоновая оплётка защищает кабель от истирания, но может цепляться за одежду. Силиконовая добавляет гибкости, гасит микрофонный эффект, но быстрее загрязняется. Металлизированная оплётка повышает защиту от механических повреждений, но увеличивает жёсткость провода.
Если кабель будет подвергаться частому сгибанию у штекера или возле чашек наушников, желательно использовать дополнительную термоусадку в этих зонах. Это снизит риск перелома жил.
Для студийных или домашний условий подойдёт мягкий кабель с ПВХ-изоляцией и декоративной нейлоновой оплёткой. Для портативного использования – полиуретан или силикон без оплётки либо с гладкой тканевой защитой. В агрессивных условиях (дождь, мороз, частые изгибы) – только тефлон с плотной внешней оболочкой или кабель в резиновой броне.
Что учитывать при подборе экранировки кабеля
Экранировка снижает уровень внешних помех, таких как электромагнитные наводки от источников питания, мобильных телефонов и других кабелей. Для наушников особенно важно минимизировать фоновый шум и защитить сигнальные жилы от перекрёстных помех.
Тип экрана влияет на степень защиты. Наиболее распространены оплётка из медной проволоки, алюминиевый экран в виде фольги и комбинированные варианты. Медная оплётка обеспечивает хорошее покрытие и сохраняет гибкость кабеля. Алюминиевая фольга эффективнее на высоких частотах, но хуже выдерживает многократные изгибы. Комбинированные экраны сочетают плюсы обоих подходов.
Плотность экранировки указывается в процентах и показывает, насколько плотно оплётка покрывает сигнальные жилы. Для наушников рекомендуется не менее 85%, а для использования в условиях с высокой плотностью помех – от 95%.
Материал экрана также влияет на долговечность и совместимость с пайкой. Оловянная медь легко лужится, не окисляется при хранении, но имеет чуть меньшую проводимость по сравнению с чистой медью. Лужёная оплётка особенно удобна при пайке миниатюрных разъёмов.
Расположение экрана может быть общим (вокруг всех жил) или индивидуальным (отдельно вокруг каждой пары). Для балансных подключений и кабелей с микрофоном предпочтительнее индивидуальная экранировка, так как она снижает перекрёстные наводки.
Неэкранированные кабели допустимы только при короткой длине (до 50 см) и в условиях низкого уровня внешних помех, например, для портативных наушников с плотной витой парой. При длине более одного метра экранировка становится обязательной.
Какая длина кабеля считается допустимой без потерь качества
Для кабелей наушников длина напрямую влияет на сопротивление и уровень сигнала. При увеличении длины растут потери, что может ухудшить качество звука и снизить чувствительность.
Оптимальной считается длина до 1,5 метра. В этом диапазоне сопротивление проводника остается низким, что минимизирует падение напряжения и сохранение аудиосигнала.
Если длина превышает 2 метра, появляется риск снижения динамического диапазона и увеличения искажений. В таких случаях рекомендуется использовать проводники с большим сечением жилы и качественной экранировкой для компенсации потерь.
Для профессионального использования допустимая длина редко превышает 3 метра, поскольку при большем расстоянии высока вероятность ухудшения сигнала, особенно при использовании многожильных проводников с тонкими жилами.
В домашних условиях и для портативных устройств оптимально ограничиваться длиной не более 1,2 метра – это баланс удобства и стабильного звука без заметных потерь.
На что обратить внимание при выборе кабеля для балансного подключения
Балансное подключение требует кабеля с четырьмя проводниками: два сигнальных канала (горячий и холодный), общая земля и экран. Важно, чтобы жилы были симметричны по длине и характеристикам, это снижает уровень помех и улучшает развязку между каналами.
Оптимально использовать многожильный провод с медными жилами высокой чистоты (минимум 99,99%), чтобы обеспечить стабильное сопротивление и минимальные потери. Диаметр жилы обычно варьируется от 0,1 до 0,3 мм² – тонкие жилы обеспечивают гибкость, более толстые – меньшие потери на длинных кабелях.
Экранирование должно быть сплошным или спиральным, с минимальным сопротивлением. Для балансного подключения предпочтителен фольгированный экран с оплеткой из меди, чтобы гарантировать эффективную защиту от электромагнитных помех и наводок.
Изоляция жил должна выдерживать частые сгибания и не терять свои свойства со временем. Лучшие материалы – ПВХ с повышенной гибкостью или термопластичный эластомер (TPE), который сохраняет эластичность и прочность при эксплуатации.
Особое внимание уделяется длине кабеля – чтобы избежать ухудшения качества сигнала, рекомендуется не превышать 1.5–2 метра для бытовых устройств. При необходимости большей длины стоит выбирать кабель с более толстым сечением жил и усиленным экраном.
Коннекторы под пайку должны быть совместимы с балансными разъемами (например, TRS 3.5 мм или XLR), а кабель должен иметь достаточный запас жил для надежного соединения и удобства монтажа.
Вопрос-ответ:
Какие параметры жил кабеля влияют на качество звука при пайке наушников?
На звук оказывают влияние материал и структура жилы. Медь высокой чистоты обеспечивает лучшую проводимость и минимальные потери сигнала. Моножильный провод проще паять и меньше подвержен окислению, но многожильный более гибкий и устойчив к излому. Толщина жилы влияет на сопротивление — слишком тонкие жилы могут ухудшать передачу низких частот.
Как выбрать подходящий диаметр кабеля для наушников, чтобы избежать ухудшения звучания?
Оптимальный диаметр зависит от сопротивления наушников и длины кабеля. Обычно подходят жилы сечением от 0.1 до 0.3 мм². При больших сечениях сопротивление ниже, что уменьшает искажения, но толстый кабель становится менее гибким и неудобным. Для коротких проводов толщины 0.1–0.2 мм² достаточно, чтобы избежать заметных потерь.
Как влияет тип экранировки кабеля на качество сигнала в наушниках?
Экранировка снижает влияние электромагнитных помех и радиошумов, что уменьшает фоновый шум и хрипы. Обычно используют оплетку из медной или алюминиевой фольги, а также медную сетку. Для городских условий с большим количеством источников помех экранировка должна быть плотной и качественной, особенно если кабель длинный.
Какие изоляционные материалы лучше подходят для кабеля, который будет часто сгибаться и подвергаться нагрузкам?
Гибкие кабели чаще всего используют с изоляцией из силикона или термопластичных материалов, таких как TPE и PVC с высокой эластичностью. Силикон устойчив к низким температурам и не трескается со временем, что подходит для кабелей, которые часто гнут и крутят. Жесткие изоляции быстро изнашиваются и могут привести к повреждениям жил.
Можно ли самостоятельно паять кабель к наушникам, если нет опыта работы с пайкой?
Да, но нужно соблюдать несколько правил. Используйте качественный паяльник с небольшой мощностью (около 20-30 Вт) и подходящий припой с канифолью. Перед пайкой зачистите жилы аккуратно, чтобы не повредить проводники, и избегайте перегрева, чтобы не испортить изоляцию. Рекомендуется потренироваться на ненужных кабелях перед работой с основным.
