Кислородный датчик b1s1 где находится

Кислородный датчик с обозначением B1S1 расположен в выхлопной системе двигателя перед каталитическим нейтрализатором на первом ряду цилиндров (Bank 1). Это первичный лямбда-зонд, отвечающий за замер содержания кислорода в отработавших газах до их очистки. Его сигналы используются блоком управления двигателем для корректировки состава топливной смеси.

На большинстве бензиновых автомобилей с четырёхцилиндровым двигателем ряд цилиндров считается одним (Bank 1), а датчик S1 устанавливается непосредственно в коллекторе или в трубе сразу после него. Например, на автомобилях Opel, Daewoo, Toyota или Hyundai этот элемент обычно монтируется в верхней части приёмной трубы, в зоне с высокой температурой выхлопа.

Для доступа к B1S1 необходимо найти участок выхлопной системы, расположенный ближе всего к головке блока цилиндров. Визуально он может быть легко узнаваем по наличию проводки, идущей к металлическому корпусу с резьбовой частью, вкрученной в трубу. Датчик может быть прикрыт теплозащитным экраном, который потребуется снять для осмотра или замены.

Перед выполнением работ рекомендуется заглушить двигатель и дождаться его полного охлаждения, так как корпус датчика и выхлопные детали нагреваются до температуры свыше 300 °C. В некоторых случаях потребуется применение специального ключа с вырезом под проводку или проникающей смазки при затруднённом откручивании резьбы.

Что означает маркировка B1S1 на кислородном датчике

Маркировка B1S1 указывает на конкретное положение кислородного датчика в системе выхлопа. Она применяется в большинстве современных автомобилей с бензиновыми двигателями и используется для точной идентификации датчиков при диагностике и замене.

• B1 – означает «Bank 1», то есть первый ряд цилиндров. В V-образных двигателях с двумя рядами цилиндров это тот ряд, в котором расположен цилиндр №1. В рядных двигателях обозначение «Bank 1» относится ко всему ряду, поскольку он только один.
• S1 – это «Sensor 1», то есть первый датчик по потоку выхлопных газов. Он устанавливается перед катализатором и служит для измерения состава отработавших газов непосредственно после сгорания топлива. Его показания используются для регулировки состава топливной смеси в режиме реального времени.

Таким образом, кислородный датчик с маркировкой B1S1 – это лямбда-зонд, установленный в первом ряду цилиндров (или единственном ряду в рядных моторах) до катализатора. Этот датчик критически важен для точной коррекции топливной смеси и снижения выбросов.

При диагностике неисправностей по коду ошибок (например, P0130–P0135) маркировка B1S1 помогает точно определить, какой именно датчик нужно проверять или заменять. Ошибки, связанные с этим датчиком, могут указывать на обрыв, короткое замыкание, загрязнение чувствительного элемента или проблему с подогревом.

В каком месте расположен датчик B1S1 на четырёхцилиндровом двигателе

На четырёхцилиндровом бензиновом двигателе датчик B1S1 устанавливается на выпускном коллекторе или в непосредственной близости от него, до первого катализатора. Его задача – измерять содержание кислорода в отработавших газах сразу после выхода из цилиндров.

Блок «B1» означает первый ряд цилиндров. Поскольку в рядных четырёхцилиндровых двигателях имеется только один ряд, B1 всегда указывает на единственный блок цилиндров. Индекс «S1» обозначает первый по ходу выхлопа датчик, установленный до катализатора.

Для доступа к B1S1 нужно открыть капот и найти выпускной коллектор, который обычно расположен с передней стороны двигателя, ближе к радиатору. Сам датчик вкручен в металлическую часть коллектора и соединён с жгутом проводки через разъём. Он имеет цилиндрический корпус и провод длиной около 20–30 см.

Перед снятием рекомендуется убедиться, что двигатель остыл, так как выпускной тракт разогревается до высоких температур. Также полезно использовать проникающую смазку для облегчения выкручивания датчика, особенно на старых автомобилях.

Как найти датчик B1S1 по направлению выхлопного потока

Для точного определения положения датчика B1S1 необходимо учитывать направление движения выхлопных газов от двигателя к выпускной системе. Поток начинается от выпускных клапанов, проходит через выпускной коллектор и далее направляется в сторону каталитического нейтрализатора и глушителя.

Маркировка B1 указывает на первый ряд цилиндров. На четырёхцилиндровом двигателе этот ряд один, что упрощает задачу. S1 обозначает первый датчик по ходу движения выхлопа. Следовательно, датчик B1S1 всегда располагается до первого каталитического нейтрализатора – чаще всего на коллекторе или в месте соединения коллектора с приёмной трубой.

Для визуального поиска необходимо проследить выпускной тракт от головки блока. Сначала виден коллектор, затем – участок трубы, в котором, как правило, ввинчен кислородный датчик. Он имеет форму металлического цилиндра с проводом, уходящим к разъёму.

При наличии теплоэкрана или кожуха придётся снять их для доступа. Иногда доступ возможен только снизу, особенно если двигатель установлен поперечно. Удобнее всего ориентироваться по фланцу между выпускным коллектором и остальной частью выхлопной системы: B1S1 будет до этого соединения.

Важно не перепутать с датчиком S2, который находится после нейтрализатора и служит для контроля его эффективности. Для проверки идентификатора можно воспользоваться схемой на корпусе воздушного фильтра или сервисной документацией.

Различия в расположении B1S1 на V-образных двигателях

На V-образных двигателях кислородный датчик с маркировкой B1S1 устанавливается до катализатора в выпускном коллекторе первого ряда цилиндров. Первый ряд обозначает ту группу цилиндров, в которой находится первый цилиндр по порядку зажигания. Расположение этого ряда зависит от марки и конфигурации двигателя.

У двигателей GM и Chrysler первый цилиндр обычно находится ближе к передней части автомобиля со стороны водителя, поэтому B1S1 устанавливается в выпускной коллектор с этой стороны. У моделей Toyota и Nissan первый цилиндр может быть со стороны пассажира – это меняет сторону установки датчика B1S1 на противоположную.

В большинстве случаев V6 и V8 двигатели имеют по одному выпускному коллектору на каждую головку блока, и, соответственно, по одному датчику B1S1 на каждый блок. Однако маркировка B1 указывает именно на ту сторону, где находится первый цилиндр. Чтобы определить нужную сторону, необходимо свериться с технической схемой двигателя или обозначениями на блоке цилиндров.

Установка датчика может быть выполнена как непосредственно в коллектор, так и в трубу, выходящую сразу после него, до соединения с катализатором. На некоторых моделях, таких как Ford F-150 с V8, датчик B1S1 крепится под углом в верхней части выпускного коллектора со стороны водителя. У BMW V8 расположение может быть ближе к днищу, что усложняет доступ без подъёмника.

Для точного определения места установки рекомендуется использовать схему расположения компонентов, так как внешний вид двигателя и стороны установки могут вводить в заблуждение при визуальном осмотре без подготовки.

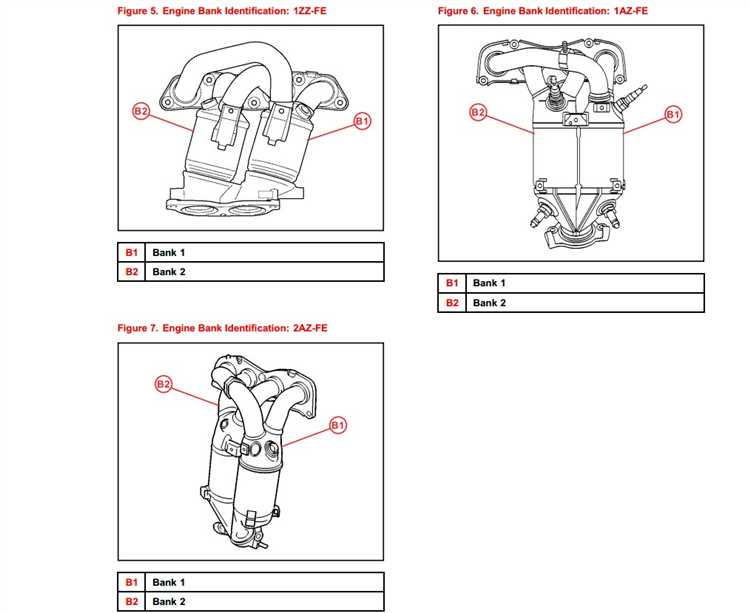

Как добраться до датчика B1S1 без подъёмника

Для доступа к датчику B1S1 без использования подъёмника потребуется заехать передними колёсами на устойчивые пандусы или использовать прочные домкраты и надёжно зафиксировать автомобиль на подпорках. Поверхность должна быть ровной, а стояночный тормоз включён. Под задние колёса следует подложить противооткатные упоры.

Датчик B1S1 расположен в верхней части выпускного коллектора до катализатора. На четырёхцилиндровых двигателях он чаще всего доступен сверху – достаточно снять пластиковую декоративную крышку двигателя, если она имеется. Иногда потребуется отсоединить патрубок впуска или жгут проводки, закрывающий доступ.

На V-образных двигателях B1S1 находится на головке блока первого ряда цилиндров, со стороны первого цилиндра. В большинстве случаев его можно достать снизу, если использовать низкопрофильный трещоточный ключ с удлинителем. Работать следует с правой или левой стороны под передней частью автомобиля, в зависимости от конфигурации двигателя. Снятие защиты картера может потребоваться.

Подключённый разъём датчика обычно закреплён на кронштейне. Чтобы не повредить провода, перед выкручиванием разъём нужно отсоединить. Сам датчик выкручивается ключом на 22 мм или специальной насадкой для лямбда-зондов с прорезью под провод. Работать следует на холодном двигателе, чтобы избежать ожогов и упрощения отвинчивания.

На каких участках выхлопной системы чаще всего устанавливается B1S1

Кислородный датчик B1S1 располагается непосредственно в выпускном коллекторе или сразу после него, в зоне, где отрабатываемые газы выходят из первого цилиндра первого банка двигателя. На большинстве современных двигателей с бензиновым впрыском B1S1 монтируется на фланце выпускного коллектора либо в выпускной трубе, непосредственно перед катализатором.

В двигателях с V-образным расположением цилиндров каждый банк имеет свой комплект датчиков. Для первого банка (Bank 1) датчик B1S1 устанавливается ближе к головке блока цилиндров, чтобы оперативно фиксировать состав смеси и качество горения на ранней стадии выхлопного потока.

Часто датчик B1S1 размещается на участке между выпускным коллектором и каталитическим нейтрализатором, что позволяет системе управления двигателем корректировать топливоподачу и работу зажигания в режиме реального времени. Это расположение обеспечивает более точные данные о кислороде в отработавших газах по сравнению с задними датчиками (B1S2), которые находятся после катализатора.

В некоторых моделях автомобилей B1S1 может устанавливаться в коллекторе выпускных газов, вблизи выпускного клапана первого цилиндра. Это сокращает время реакции датчика на изменения в составе смеси и повышает точность регулировки работы двигателя.

Визуальные ориентиры для поиска кислородного датчика B1S1

Датчик B1S1 обычно устанавливается вблизи выпускного коллектора первого цилиндра (Bank 1, Sensor 1). На четырехцилиндровых двигателях с рядным расположением цилиндров это обычно левая часть двигателя при взгляде с водительского места.

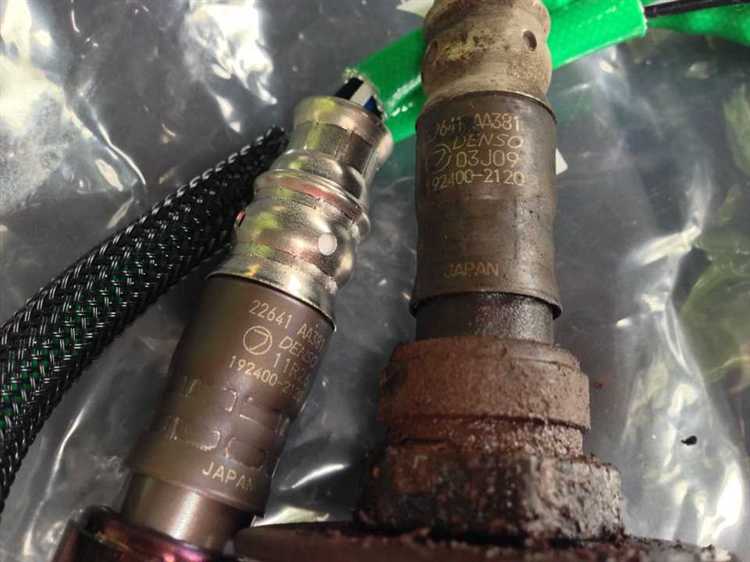

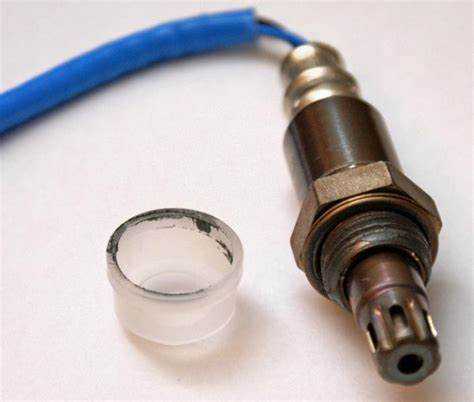

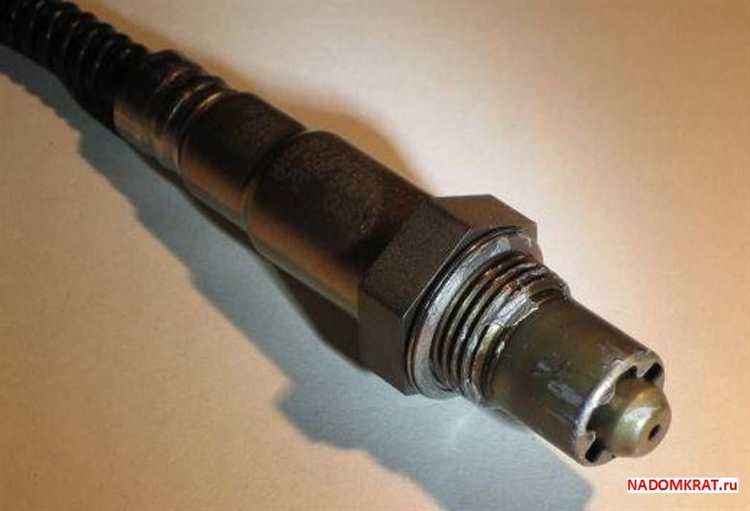

Основной ориентир – выпускной коллектор, к которому подведен датчик. Он имеет металлический корпус с резьбой и небольшую круглую форму с выступающим проводом или разъемом.

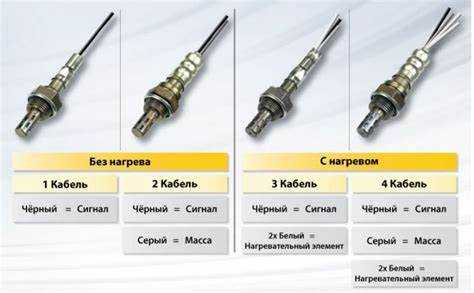

Обратите внимание на наличие проводки, идущей от коллектора вверх или в сторону блока двигателя, где часто закреплена защитная гофра. Провод датчика обычно имеет 4-5 жил и соединяется с основным жгутом через пластиковый разъем.

Часто датчик расположен перед катализатором, в районе стыка коллектора с приемной трубой. При осмотре снизу автомобиля датчик виден в верхней части выхлопной системы возле коллектора или фланца.

В случае V-образных двигателей Bank 1 соответствует стороне с первым цилиндром, что важно учитывать при визуальном поиске. В этом случае датчик B1S1 будет на том же борту, что и первый цилиндр, в выпускном коллекторе этой части.

Как определить положение B1S1 по диагностическому коду ошибки

Диагностический код ошибки содержит информацию о проблемах с кислородным датчиком, включая его точное расположение. Обозначение B1S1 расшифровывается как «Bank 1 Sensor 1».

• Bank 1 – первая группа цилиндров двигателя, обычно та, где находится первый цилиндр.
• Sensor 1 – датчик, расположенный перед каталитическим нейтрализатором на этой группе.

Для определения положения B1S1 по ошибке необходимо:

1. Считать код ошибки с помощью сканера OBD-II.
2. Обратить внимание на коды, начинающиеся с P01xx, где xx могут указывать на проблему с кислородным датчиком.
3. Проверить инструкцию по конкретной модели автомобиля для точного соответствия кода и расположения датчика.

Типичные коды, связанные с B1S1:

• P0130 – неисправность цепи датчика кислорода Bank 1 Sensor 1.
• P0131 – низкое напряжение сигнала датчика B1S1.
• P0132 – высокое напряжение сигнала датчика B1S1.
• P0133 – задержка отклика датчика B1S1.

Определив, что ошибка относится к B1S1, следует найти датчик на выпускном коллекторе или на участке выхлопной трубы перед каталитическим нейтрализатором с той стороны двигателя, где располагается первый цилиндр (Bank 1). Для V-образных двигателей Bank 1 – это обычно сторона с цилиндром №1, для рядных – вся группа цилиндров.

Вопрос-ответ:

Где именно на автомобиле установлен кислородный датчик B1S1?

Кислородный датчик B1S1 расположен в выхлопной системе, обычно перед каталитическим нейтрализатором на первом (ближнем к двигателю) участке выхлопного коллектора первого цилиндрового ряда (Bank 1). Его задача — контролировать содержание кислорода в отработавших газах до очистки катализатором.

Как определить расположение датчика B1S1 на двигателе с V-образным расположением цилиндров?

На двигателях с V-образной компоновкой цилиндров Bank 1 — это обычно та сторона, где расположен цилиндр номер один. Датчик B1S1 монтируется на выпускном коллекторе именно этого ряда цилиндров, перед катализатором. Важно отличать его от датчика, расположенного на другой стороне (Bank 2), поскольку каждый датчик контролирует разные части выхлопа.

Как найти датчик B1S1 без использования подъемника и специального инструмента?

Датчик B1S1 обычно находится в нижней части двигателя, на выхлопном коллекторе ближе к передней части автомобиля. Для доступа без подъёмника можно заглянуть под капот, осмотреть область коллектора, иногда понадобится снять защиту двигателя или защиту картера. Используйте фонарик для лучшей видимости и ориентируйтесь по жгутам проводов, идущим к датчику — они помогут быстрее его найти.

Можно ли по коду ошибки с диагностического сканера точно определить, где находится датчик B1S1?

Код ошибки, связанный с B1S1, указывает на неисправность именно этого датчика или его цепи, что позволяет определить, что проблема находится в первом банке и в первом датчике после двигателя. Однако точное место на автомобиле код не покажет — для этого нужны технические схемы или руководство по ремонту конкретной модели автомобиля, чтобы определить точное расположение датчика в конструкции выхлопной системы.
