Литий-ионные элементы формата 18650 применялись в моделях Tesla с начала производства. Этот тип цилиндрических аккумуляторов использовался, в частности, в Model S и Model X до перехода на более крупные элементы 2170 и 4680. Каждый аккумуляторный блок состоит из тысяч отдельных ячеек 18650, соединённых в модули и работающих как единая система.
В Model S и Model X с батареей ёмкостью 85 кВт·ч установлено около 7104 элементов 18650. Они сгруппированы в 16 модулей по 444 ячейки в каждом (в некоторых версиях – по 6 модулей с другим числом ячеек, в зависимости от года выпуска). Каждый модуль имеет собственную систему управления температурой и контролем заряда.
Для версии Model S с батареей 60 кВт·ч использовалось 5760 ячеек 18650. Это меньшая конфигурация, обеспечивающая меньшее количество энергии, но при этом конструктивно аналогичная. В модели Roadster первого поколения число элементов доходило до 6831. Эти данные важны при обслуживании батареи, оценке остаточной ёмкости и планировании замены отдельных модулей.
Если планируется разбор батарейного блока, необходимо учитывать точное количество ячеек, их конфигурацию, а также версию прошивки BMS. Несовпадение параметров при замене даже одного модуля может привести к снижению производительности всей батареи или выходу из строя отдельных цепей.
Сколько элементов 18650 в батарее Tesla Model S 85
Батарея Tesla Model S 85 состоит из 7104 литий-ионных аккумуляторов формата 18650. Каждый элемент имеет номинальное напряжение около 3,6 вольта и ёмкость порядка 3,1 ампер-часа, в зависимости от поставщика и конкретной версии ячеек.
Элементы организованы в 16 модулей, в каждом из которых собрано по 6 групп параллельно соединённых ячеек. Каждая такая группа состоит из 74 аккумуляторов. Эти группы затем соединены последовательно, чтобы сформировать требуемое общее напряжение батареи – около 400 вольт.
Подобная конфигурация обеспечивает батарее суммарную энергоёмкость в 85 кВт⋅ч, что позволяет автомобилю преодолевать до 400–430 км на одном заряде в зависимости от условий эксплуатации. Такая плотность установки элементов требует постоянного контроля температуры, поэтому система охлаждения распределена по каждому модулю и работает совместно с теплообменниками.
При обслуживании или замене модулей важно учитывать точную конфигурацию и модельный год, так как структура батареи может незначительно отличаться в зависимости от ревизии. Не допускается установка несовместимых ячеек – это может повлиять на балансировку и срок службы всей батареи.
Из чего состоит батарейный модуль Tesla и как он устроен
Батарейный модуль Tesla представляет собой структурный блок, в котором размещены элементы формата 18650, соединённые в определённой конфигурации. Один модуль включает несколько сотен ячеек, собранных в параллельно-последовательные цепи. Такие модули устанавливаются в общую батарею, расположенную в днище автомобиля.
- Элементы 18650 – цилиндрические литий-ионные ячейки диаметром 18 мм и длиной 65 мм. В одном модуле может находиться от 400 до 500 таких элементов в зависимости от модели.
- Токопроводящие шины – металлические пластины, соединяющие элементы между собой, обеспечивают параллельное и последовательное соединение для получения нужного напряжения и ёмкости.
- Система управления BMS (Battery Management System) – отслеживает температуру, напряжение и ток каждой группы элементов. Она регулирует балансировку и отключает модуль при перегрузках.
- Терморегуляция – каждый модуль оснащён охлаждающими трубками или каналами с теплоносителем. Это защищает ячейки от перегрева и продлевает срок службы батареи.
- Корпус модуля – алюминиевый или композитный контейнер с термозащитными прокладками, который снижает риск распространения тепла или огня при повреждении ячеек.
В Tesla Model S батарея состоит из 16 модулей (в версии 85 кВт·ч), каждый из которых содержит 444 элемента 18650. Элементы в модуле соединяются в группы по 6 ячеек параллельно, затем такие группы объединяются последовательно. В результате получается точное соответствие напряжения всей батареи характеристикам тяговой системы.
Замена или диагностика одного модуля возможна без демонтажа всей батареи, что упрощает ремонт и техобслуживание. При проверке состояния модуля рекомендуется контролировать разницу напряжений между параллельными группами. Если отклонение превышает 0,1 В, модуль требует балансировки или замены.
Как рассчитывается общее количество ячеек в батарее Tesla
Чтобы определить точное количество аккумуляторов 18650 в батарее Tesla, необходимо учитывать три параметра: количество модулей в батарейном блоке, число групп ячеек в каждом модуле и количество параллельно соединённых ячеек в каждой группе.
Например, в батарее Model S 85 используется 16 модулей. Каждый модуль содержит 6 групп, соединённых последовательно. В одной группе – 74 ячейки, соединённые параллельно. Таким образом, расчёт выполняется следующим образом: 16 модулей × 6 групп × 74 ячейки = 7104 элемента.
Если известна ёмкость одной ячейки, можно дополнительно проверить расчёт. Для типичных ячеек 18650 (3400 мА·ч) общее количество энергии составит примерно 85 кВт·ч, что соответствует спецификациям батареи.
Для других моделей Tesla параметры могут отличаться. Например, в Model S 60 используется меньше ячеек за счёт сокращения числа групп или ячеек в группе. Поэтому при расчёте важно иметь точные данные по конфигурации конкретной батареи.

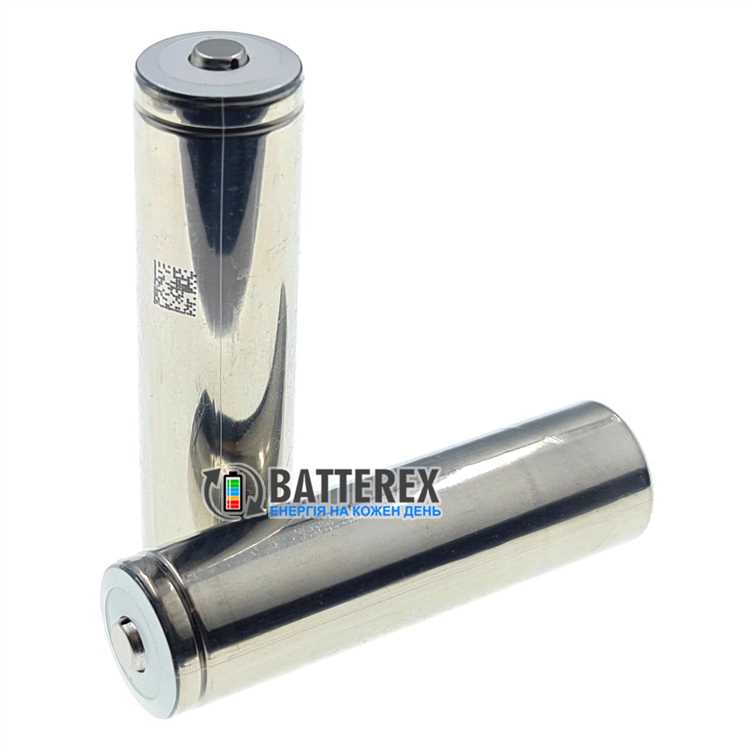

Отличия в количестве аккумуляторов 18650 между моделями
В Tesla Model S 85 используется около 7104 ячеек 18650, распределённых на 16 модулей по 6 группы последовательно соединённых элементов, в каждом по 74 параллельных ячейки. Такая конфигурация называется 74p6s и повторяется в каждом модуле, а затем соединяется последовательно по модулям, чтобы достичь рабочего напряжения батареи около 400 В.
В более поздних версиях Model S и Model X с батареей на 100 кВт·ч количество элементов увеличено до 8256. Это достигнуто за счёт конфигурации 86p6s в каждом модуле (по 86 параллельных ячеек на группу вместо 74). Количество модулей осталось тем же – 16. Увеличение количества ячеек позволило повысить ёмкость без изменения общего форм-фактора батарейного блока.
Model 3 и Model Y не используют элементы 18650, а применяют формат 2170, поэтому напрямую сравнивать их конфигурации с Model S и X некорректно. Тем не менее, ранние Model S и X (до перехода на элементы 2170 и 4680) – единственные серийные модели Tesla, в которых массово применялись ячейки 18650.
Важно учитывать, что даже в рамках одной модели число ячеек может отличаться в зависимости от модификации батареи. Например, Model S 60 содержала около 5000 элементов 18650, тогда как Model S P100D – 8256. Расчёт ёмкости и напряжения напрямую связан с числом параллельных и последовательных соединений внутри батарейных модулей.
Можно ли заменить отдельные элементы 18650 в батарее Tesla
Замена отдельных элементов 18650 в батарее Tesla технически возможна, но требует точного понимания конструкции, параметров элементов и рисков. В штатной эксплуатации Tesla не предусматривает частичный ремонт аккумулятора на уровне отдельных ячеек.
Батарея состоит из тысяч ячеек, соединённых в параллельные группы, которые затем объединены последовательно. Повреждение или деградация даже одного элемента может повлиять на работу всей группы. Контроллер BMS (Battery Management System) отслеживает параметры по группам, а не по отдельным элементам, поэтому выявление конкретной неисправной ячейки требует детального ручного анализа.
Особенности, которые необходимо учитывать при замене ячеек:
- Новые элементы должны быть идентичны оригинальным по ёмкости, внутреннему сопротивлению и химическому составу. Разброс параметров вызывает дисбаланс и перегрев.
- При пайке возможен перегрев, повреждение оболочки или короткое замыкание. В оригинальных батареях элементы соединены через никелевые ленты точечной сваркой.
- Даже при успешной замене одной ячейки остаётся риск повторного выхода из строя в другой части батареи из-за возрастных изменений.
- После ремонта требуется балансировка групп и проверка BMS на наличие ошибок, что требует специализированного оборудования и ПО.
На практике, вместо замены одной ячейки производители или сервисы с опытом работы с Tesla чаще:
- Меняют целый модуль (в котором до 444 ячеек), если проблема локализована в одной зоне.
- Проводят глубокую диагностику на специализированных стендах.
- Используют отобранные элементы с минимальным разбросом характеристик из донорских батарей.
Самостоятельная замена без точных приборов, опыта и контроля BMS может привести к возгоранию, снижению запаса хода или отказу батареи. При необходимости ремонта имеет смысл обращаться в специализированные центры, работающие с батареями Tesla, и выбирать между ремонтом на уровне модулей или полной заменой батареи.
Какой объём занимает батарея с ячейками 18650 в Tesla
Батарея Tesla Model S, использующая аккумуляторы формата 18650, состоит примерно из 7000–8000 ячеек, сгруппированных в модули. Каждая ячейка имеет размеры около 18 мм в диаметре и 65 мм в длину.
Общий объём батарейного блока напрямую зависит от количества ячеек и способа их компоновки. Для примера, батарея Tesla Model S 85 кВт·ч занимает примерно 400 литров по объёму. Это соответствует аккумуляторному блоку длиной около 2 метров, шириной 1,5 метра и толщиной 15–20 сантиметров.
Отдельная ячейка 18650 занимает приблизительно 16,5 см³ (рассчитано по цилиндрической форме: π × (0,9 см)² × 6,5 см). Умножая на количество ячеек, получаем объём от 115 до 132 литров только по объёму самих элементов без учёта корпуса, систем охлаждения и электронных компонентов.
Остальное пространство приходится на теплообменники, защитные панели и сборочные элементы, что увеличивает итоговый объём батареи примерно в 3 раза по отношению к суммарному объёму ячеек.
Для оценки габаритов батареи с ячейками 18650 в других моделях Tesla полезно учитывать плотность упаковки и модульную структуру, которые варьируются в зависимости от емкости и поколения аккумулятора.
Таким образом, при проектировании или замене аккумуляторного блока с ячейками 18650 важно учитывать не только суммарный объём элементов, но и дополнительные технологические компоненты, которые влияют на конечный размер и вес батареи.
Вопрос-ответ:
Сколько аккумуляторов формата 18650 установлено в батарее Tesla Model S с ёмкостью 85 кВт·ч?
В Tesla Model S с батареей 85 кВт·ч используется около 7104 элементов формата 18650. Они сгруппированы в модули и сборки, что обеспечивает необходимое напряжение и ёмкость для питания автомобиля.
Почему Tesla выбрала именно аккумуляторы 18650 для своих ранних моделей?
Аккумуляторы 18650 получили широкое распространение благодаря высокой плотности энергии, стабильности и относительно низкой стоимости производства. Их стандартизированный размер и надежность позволяли создавать масштабируемые батарейные блоки с нужной мощностью и ресурсом.
Как влияет количество элементов 18650 на общую ёмкость батареи Tesla?
Общая ёмкость батареи складывается из количества и параметров отдельных элементов. Чем больше ячеек, тем выше суммарная ёмкость. При этом важна схема их соединения: последовательное и параллельное соединение влияет на выходное напряжение и ёмкость.
Можно ли заменить отдельные аккумуляторы 18650 в батарее Tesla самостоятельно?
Заменять отдельные элементы в батарее Tesla без специального оборудования и знаний не рекомендуется. Батарейные блоки представляют собой сложные системы с защитой и контролем, а неправильная замена может привести к повреждениям или снижению безопасности.
Отличается ли количество аккумуляторов 18650 в разных моделях Tesla?
Да, количество элементов зависит от модели и ёмкости батареи. Например, Tesla Model 3 использует другие типы ячеек и другую конфигурацию, а в Model S с 85 кВт·ч элементов больше, чем в версиях с меньшей ёмкостью.
Сколько аккумуляторов 18650 используется в батарее Tesla Model S 85 кВт·ч?
В Tesla Model S с батареей на 85 кВт·ч используется около 7104 аккумуляторов формата 18650. Эти элементы собраны в модули, которые объединены в общий блок питания. Каждый аккумулятор имеет напряжение примерно 3,6 В и емкость около 3,1–3,4 А·ч, что в совокупности обеспечивает необходимую энергоемкость для автомобиля.
Почему в Tesla применяют именно аккумуляторы формата 18650, а не другие типы ячеек?
Аккумуляторы 18650 выбраны из-за их проверенной надежности, хорошего соотношения емкости и стоимости, а также возможности массового производства. Они обладают высокой цикличностью и устойчивы к нагрузкам, что важно для электромобиля. При этом конструкция батареи с большим числом таких элементов позволяет легче контролировать состояние каждой ячейки и обеспечивать безопасность.
