Блок розжига – это электронный модуль, который управляет подачей высокого напряжения на ксеноновую лампу при её включении. Его наличие обязательно для корректной работы ксеноновой системы, так как стандартная бортовая сеть автомобиля не обеспечивает нужного напряжения для зажигания дуги внутри лампы.
Чаще всего блок розжига размещается в непосредственной близости от самой фары. В зависимости от конструкции автомобиля, он может быть закреплён на нижней или задней части корпуса фары, либо установлен отдельно в моторном отсеке. В некоторых моделях блок интегрирован внутрь фары, что усложняет доступ и диагностику. Например, у автомобилей BMW, Audi и Mercedes встречается интегрированная компоновка, в то время как у Toyota и некоторых моделей Ford блок крепится снаружи.
Для точного определения местоположения блока розжига необходимо учитывать марку и модель автомобиля. Полезно ориентироваться по проводке – ксеноновая лампа подключена к блоку через высоковольтный кабель с характерной изоляцией. Визуальный осмотр задней части фары, особенно после снятия защитной крышки, позволяет в большинстве случаев увидеть разъём и сам блок.
Перед проведением работ по замене или проверке состояния блока розжига рекомендуется отключить аккумулятор, так как высоковольтная система остаётся опасной даже при выключенном зажигании. При выявлении признаков выхода блока из строя (мерцание, отсутствие запуска лампы, запах гари) его необходимо заменить на оригинальный или совместимый по техническим параметрам модуль.
Как выглядит блок розжига и по каким признакам его можно опознать

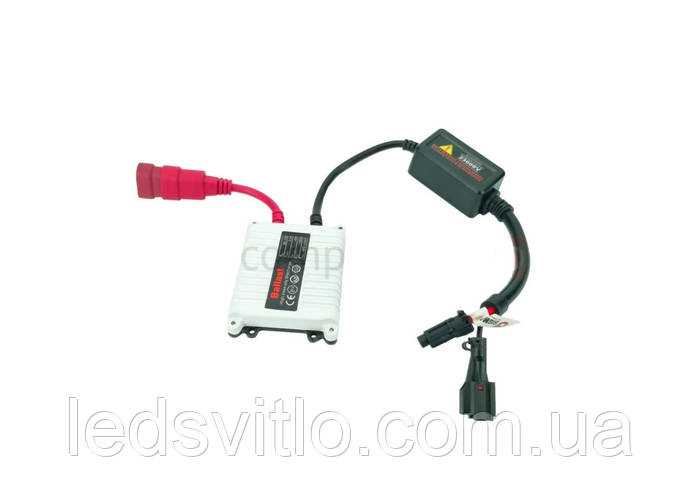

Блок розжига ксеноновых фар представляет собой компактный металлический или пластиковый модуль прямоугольной или плоской формы, чаще всего с ребрами охлаждения. Средние габариты – около 10–15 см в длину, 7–10 см в ширину и до 3 см в толщину. Вес может варьироваться от 300 до 700 граммов в зависимости от модели.
На корпусе обязательно присутствуют маркировки: заводской номер, напряжение (чаще всего 12V или 24V), рабочая мощность (стандартно 35W), а также предупреждающие надписи о высоком напряжении. Обозначения могут быть выполнены краской или гравировкой. Часто наносится значок молнии в треугольнике – это указание на опасность поражения током.
Корпус блока обычно герметичный, с защищенными разъемами. Подключения идут через толстые экранированные кабели, на одном конце – разъем к фаре, на другом – к электросистеме автомобиля. Внешне блок может напоминать модуль управления или компактный преобразователь, но его легко отличить по характерному предупреждающему стикеру.
Отдельные признаки, по которым можно быстро опознать блок розжига на автомобиле: наличие кабеля высокого напряжения, толстый разъем с фиксатором, отсутствие вентиляционных отверстий (во избежание попадания влаги), а также следы крепления к кузову или фаре с помощью винтов или клипс.
Где чаще всего устанавливается блок розжига в легковых автомобилях
На некоторых моделях блок размещён внутри корпуса фары, особенно в автомобилях премиум-сегмента. Это позволяет уменьшить количество внешних соединений и продлить срок службы устройства за счёт лучшей защиты от внешней среды. Однако такой вариант затрудняет замену – для доступа к блоку требуется разборка фары.
Иногда блок розжига устанавливается отдельно от фары – на кузовных элементах рядом с фарой: под крылом, за бампером или на внутренней части телевизора (панели радиатора). Такой подход встречается в автомобилях, где в корпусе фары недостаточно места или где конструктивно предусмотрено вынесенное расположение.
Реже блок монтируется в подкапотном пространстве на отдельных кронштейнах, вдали от оптики. Это встречается, например, на старых моделях с доработанным ксеноном или при нештатной установке. Такое размещение требует удлинённых кабелей и может вызывать нестабильную работу системы при недостаточной изоляции.
Перед заменой или проверкой рекомендуется изучить схему подключения конкретной модели автомобиля – на одних авто блок легко доступен через моторный отсек, на других требуется демонтаж подкрылка или даже снятие бампера.
Расположение блока розжига в зависимости от марки и модели машины
В автомобилях Audi, особенно моделях A4 и A6 с заводским ксеноном, блок розжига чаще всего крепится на нижней части фары с внешней стороны корпуса. Демонтаж фары для доступа к блоку требуется редко, так как доступ возможен снизу при снятии защиты арки.
У BMW, например, в моделях E60 и E90, блок розжига установлен снизу фары и прикручен болтами к её корпусу. Для замены требуется демонтаж переднего бампера и самих фар. Важно учитывать, что у этих моделей блоки имеют уникальные разъёмы и несовместимы с другими сериями.
В Mercedes-Benz, таких как W211 и W204, блок розжига чаще всего размещён под фарой и защищён металлическим кожухом. При его замене необходимо снять фару полностью, особенно если блок крепится изнутри.
У Toyota, включая Camry и Land Cruiser, блоки розжига часто встроены внутрь фары или установлены на задней части корпуса ближе к капоту. В зависимости от модификации требуется частичный демонтаж обвеса или воздуховодов.
На автомобилях Volkswagen, включая Passat B6 и Touareg, блоки устанавливаются на днище фары. Часто требуется снятие фары и даже аккумулятора или других элементов для удобного доступа.
В автомобилях Lexus, например, RX и ES, блок розжига может располагаться либо внутри фары, либо снаружи под ней. У моделей с интегрированным блоком замена усложнена и требует разборки самой оптики.
У Opel (например, Insignia) блок крепится к корпусу фары снизу, но добраться до него можно без снятия бампера, если есть доступ снизу с подъемника или ямы.
В Renault Laguna и Espace блоки чаще всего установлены внутри фары, что требует полной её разборки при выходе из строя. При этом важно соблюдать герметичность после обратной сборки.
В моделях Mazda 6 и CX-7 блок розжига расположен с нижней стороны фары. Некоторые версии позволяют доступ без демонтажа переднего бампера, но чаще всего это требует снятия всей фары.
Для точного определения расположения блока в конкретной машине рекомендуется свериться со схемой из руководства по ремонту именно этой модели или воспользоваться каталогом OEM-запчастей.
Как получить доступ к блоку розжига без повреждений
Перед началом работы необходимо отключить питание автомобиля, сняв клемму с аккумулятора. Это предотвратит короткое замыкание и снизит риск поражения током, так как блок розжига работает с высоковольтным напряжением.
Доступ к блоку розжига зависит от его расположения. В большинстве случаев он установлен либо под фарой, либо за ней. Если блок находится под фарой, потребуется снять колесо и демонтировать часть подкрылка, чтобы освободить доступ к крепежным элементам. Используйте пластиковые лопатки или обшивочные съемники, чтобы не повредить защёлки и элементы облицовки.
Если блок расположен за фарой, зачастую достаточно снять саму фару. Для этого нужно открыть капот и выкрутить крепёжные болты, обычно расположенные сверху и сбоку фары. Иногда потребуется демонтировать передний бампер – особенно на автомобилях с плотной компоновкой передней части. Снимать бампер лучше вдвоём, чтобы не повредить защёлки и лакокрасочное покрытие.
После того как фара снята, блок розжига можно обнаружить на её корпусе или рядом с ним. Он крепится винтами или клипсами. Используйте подходящую отвертку, чтобы аккуратно его отсоединить. Не тяните за провода – они хрупкие и могут оторваться от разъема.
Перед снятием разъема с блока дождитесь, пока блок полностью разрядится (5–10 минут после отключения питания). Разъем фиксируется защелкой – нажмите на фиксатор и аккуратно отсоедините кабель.
Работу рекомендуется проводить в сухом чистом помещении при хорошем освещении. Используйте перчатки, чтобы не повредить контакты и не оставить следы на оптике. После завершения установки проверьте герметичность соединений и корректность монтажа фар и обшивок.
Что делать, если блок розжига не видно визуально
Если блок розжига не обнаруживается при осмотре моторного отсека или области фар, возможны несколько вариантов его расположения, которые требуют дополнительных действий для проверки.
- Снять защитные кожухи фар: На некоторых моделях автомобилей блоки розжига устанавливаются прямо на корпусе фары, но закрыты пластиковыми или металлическими крышками. Сначала отключите аккумулятор, затем аккуратно снимите защитные элементы с обратной стороны фары.
- Проверить нижнюю часть фары: В ряде моделей блок монтируется снизу, в специальных нишах. Чтобы добраться до него, может потребоваться частичный демонтаж подкрылка или снятие бампера.
- Открыть доступ из-под автомобиля: Некоторые производители размещают блоки розжига на нижней части телевизора или лонжерона. Автомобиль нужно установить на подъемник или использовать домкрат с опорами для безопасного доступа.
- Поиск по кабельной проводке: Если визуальный осмотр не дал результата, можно проследить высоковольтный кабель от цоколя лампы – он ведёт напрямую к блоку розжига. Этот способ особенно полезен, если блок установлен в труднодоступной части подкапотного пространства.
Если перечисленные действия не дали результата, стоит обратиться к технической документации на конкретную модель автомобиля или использовать базу данных по ремонту (например, Autodata или сервисную документацию производителя). Там часто указывается точное расположение блока и способы доступа к нему без разборки лишних элементов.
На что обратить внимание при замене или проверке блока розжига
Перед снятием блока розжига отключите питание аккумулятора, чтобы избежать короткого замыкания и повреждений электроники.
Проверьте разъемы на наличие коррозии, окислов и повреждений контактных ножек. Неисправные контакты могут привести к нестабильной работе или полному отказу блока.
Осмотрите корпус блока на трещины и следы перегрева. Темные пятна или деформации указывают на внутренние повреждения и необходимость замены.
При замене блока важно подобрать устройство, соответствующее заводским параметрам по напряжению и мощности, указанным в документации автомобиля.
Используйте только качественные разъемы и крепления для надежной фиксации, чтобы исключить вибрации, которые ускоряют выход блока из строя.
После установки блока проведите проверку работы фар в темное время суток, чтобы убедиться в стабильном зажигании и отсутствии мерцаний.
При диагностике применяйте мультиметр для проверки напряжения на выходах блока; отклонения от нормы свидетельствуют о неисправности.
Избегайте самостоятельного вскрытия корпуса блока розжига – это может нарушить герметичность и привести к попаданию влаги внутрь.
Рекомендуется записывать серийный номер и дату замены для последующего контроля состояния и обращения по гарантии.
Вопрос-ответ:
Где обычно располагается блок розжига ксеноновых фар в автомобиле?
Блок розжига чаще всего устанавливается рядом с фарой, внутри моторного отсека или за ней. В некоторых моделях он может находиться в нише за фарой, закреплён на кронштейне или подкапотном пространстве. Точное расположение зависит от марки и модели автомобиля, поэтому стоит проверить руководство по эксплуатации или внимательно осмотреть область вокруг фар.
Как определить, что блок розжига неисправен, если фары не включаются?
Если ксеноновые фары не загораются, а лампы целые, вероятная причина в блоке розжига. Проверить можно, подключив тестер к клеммам блока или заменив его на заведомо рабочий аналог. Часто неисправности сопровождаются мерцанием света или затруднённым запуском. Важно убедиться, что проблема именно в блоке, а не в электропроводке или лампе.
Можно ли заменить блок розжига самостоятельно, и какие моменты следует учесть?
Замена блока розжига возможна своими руками при наличии базовых навыков работы с электричеством и инструментами. Нужно отключить питание автомобиля, аккуратно снять старый блок, не повредив провода и крепления. При установке нового модуля важно обеспечить правильное подключение разъёмов и надёжное крепление. Если возникают сомнения, лучше обратиться к специалисту.
Почему в некоторых машинах блок розжига сложно найти визуально?
В ряде моделей блок розжига скрыт под декоративными накладками, пластиковыми крышками или находится внутри элементов кузова, чтобы защитить его от влаги и механических повреждений. Иногда он может быть размещён в моторном отсеке далеко от самой фары, что усложняет визуальный поиск без специальной инструкции или демонтажа деталей.
Какие признаки указывают на необходимость проверки блока розжига?
Сигналом для проверки служат частые перебои в работе ксеноновых фар — например, медленное включение, мигание или полный отказ. Также стоит обратить внимание на запах горелой электроники, перегрев корпуса блока или появление ошибок на панели приборов, связанных с освещением. В таких случаях диагностика и возможная замена блока помогут восстановить нормальную работу фар.
Где обычно располагается блок розжига ксеноновых фар в автомобиле?
Блок розжига чаще всего устанавливают рядом с фарой внутри моторного отсека или за бампером, в специальных отсеках для электрооборудования. В некоторых моделях он может быть спрятан за фарой или внутри подкрылка. Чтобы найти его, обычно достаточно открыть капот и внимательно осмотреть область вокруг фар, обращая внимание на небольшие коробочки с проводами, подключенными к ксеноновым лампам.
