Технологии FSI (Fuel Stratified Injection) и TSI (Turbocharged Stratified Injection) представляют собой методы непосредственного впрыска топлива, разработанные для повышения эффективности работы бензиновых двигателей. FSI впервые был применён компанией Volkswagen в начале 2000-х годов и характеризуется прямым впрыском топлива в цилиндры без использования турбонаддува.
TSI сочетает в себе технологию непосредственного впрыска FSI с турбонаддувом, что позволяет достичь более высокой мощности при сохранении экономии топлива. Основное отличие TSI – использование турбины, которая повышает давление воздуха во впускном коллекторе, улучшая наполнение цилиндров и увеличивая крутящий момент на низких оборотах.
Для водителей важны технические особенности: двигатели FSI, как правило, работают без наддува, что упрощает конструкцию и снижает стоимость обслуживания, но ограничивает максимальную мощность. В свою очередь, TSI-двигатели обладают большим потенциалом по динамике и топливной эффективности, но требуют более тщательного ухода за системой турбонаддува и топливной аппаратурой.
Принцип работы системы непосредственного впрыска FSI
Система FSI (Fuel Stratified Injection) обеспечивает впрыск топлива напрямую в камеру сгорания под высоким давлением до 200 бар. Такой подход позволяет точнее дозировать количество топлива и оптимизировать процесс горения за счёт формирования стратифицированной смеси: богатой около свечи зажигания и бедной в остальных зонах.
В отличие от традиционных систем впрыска во впускной коллектор, FSI использует форсунки с очень быстрым временем срабатывания – менее 1 миллисекунды. Это позволяет регулировать фазу впрыска и создавать как однократные, так и многократные впрыски в рамках одного рабочего цикла, улучшая экономию топлива и снижая выбросы NOx.
Управление системой происходит через электронный блок управления двигателем (ЭБУ), который анализирует параметры работы мотора: нагрузку, обороты, температуру и давление. В зависимости от режима работы меняется момент и длительность впрыска, что влияет на формирование топливной смеси и эффективность сгорания.
При низких и средних нагрузках используется стратифицированное сгорание с минимальным расходом топлива, при высоких нагрузках – переход на полное смешивание топлива с воздухом, обеспечивая максимальную мощность. Такая адаптивность позволяет повысить КПД двигателя и уменьшить расход бензина.
Для корректной работы системы FSI важно использовать качественное топливо с рекомендованным октановым числом не ниже 95, поскольку высокое давление и тонкий распыл требуют стабильного сгорания. Рекомендуется регулярная проверка форсунок на загрязнения и своевременная замена топливного фильтра для предотвращения снижения производительности системы.
Особенности конструкции турбированных двигателей TSI
Двигатели TSI оснащены турбокомпрессором с изменяемой геометрией (VTG) или с электроуправлением, что позволяет оптимизировать давление наддува в широком диапазоне оборотов. Такая система обеспечивает быстрый отклик турбины и улучшает наполнение цилиндров топливно-воздушной смесью.
В конструкцию TSI включена система прямого впрыска топлива под высоким давлением до 200 бар, что повышает точность дозирования и улучшает процесс сгорания. Благодаря этому достигается увеличение мощности и снижение расхода топлива.
Особое внимание уделено системе охлаждения: интеркулер установлен между турбиной и впускным коллектором, понижая температуру наддувочного воздуха, что увеличивает плотность смеси и снижает риск детонации.
Для повышения долговечности используются усиленные компоненты поршневой группы и каленчатого вала, способные выдерживать увеличенные нагрузки от турбонаддува. Также внедрена система регулировки фаз газораспределения (VVT) на впуске и выпуске для оптимизации рабочих характеристик двигателя.
Важным элементом является электронный блок управления (ECU), который управляет турбонаддувом и системой впрыска, адаптируя работу двигателя к условиям эксплуатации и обеспечивая баланс мощности, экономичности и экологичности.
Влияние FSI и TSI на расход топлива в реальных условиях
Технология FSI основана на непосредственном впрыске топлива в цилиндры под высоким давлением, что позволяет точнее дозировать смесь и улучшить сгорание. В реальных условиях это снижает расход топлива примерно на 5-7% по сравнению с классическими распределёнными системами впрыска, особенно при умеренной нагрузке и ровном темпе движения.
TSI сочетает в себе непосредственный впрыск и турбонаддув, что даёт более высокую мощность при меньшем объёме двигателя. Благодаря турбине двигатель быстрее набирает обороты без значительного увеличения расхода. На практике TSI демонстрирует экономию топлива до 10% при смешанном цикле эксплуатации, особенно в городском режиме с частыми разгонами и торможениями.
При длительном движении с постоянной скоростью и низкой нагрузкой экономия у FSI и TSI практически сравнима, однако при активной езде с динамичными ускорениями преимущество остаётся за TSI. Турбонаддув позволяет сохранить высокую эффективность сгорания и уменьшить потери топлива на низких оборотах.
Для оптимизации расхода топлива с двигателями FSI и TSI рекомендуются плавное ускорение, минимизация резких нагрузок и своевременное обслуживание системы впрыска. Пренебрежение чистотой форсунок или некачественное топливо негативно сказываются на работе обеих технологий, увеличивая расход и снижая мощность.
Различия в техническом обслуживании FSI и TSI
Двигатели с технологией FSI требуют регулярной очистки системы непосредственного впрыска из-за высокой чувствительности форсунок к качеству топлива. Рекомендуется проводить обслуживание каждые 30–40 тысяч километров, включая проверку и при необходимости замену топливных фильтров и форсунок.
В TSI-двигателях с турбонаддувом обслуживание связано с контролем состояния турбины и интеркулера. Накопление нагара и масла в системе подачи воздуха негативно влияет на работу турбины, поэтому рекомендуется чистить эти элементы при каждом плановом ТО, примерно через 40–50 тысяч километров.
Особое внимание в FSI уделяется свечам зажигания, так как непосредственный впрыск увеличивает нагрузку и повышает риск образования нагара. Свечи рекомендуется менять чаще – около 30 тысяч километров. В TSI свечи служат дольше, обычно их ресурс достигает 60 тысяч километров при использовании качественных комплектующих.
Для TSI характерна необходимость регулярной замены масла с учетом требований производителя к вязкости и качеству, поскольку турбонаддув требует стабильной смазки. В FSI масло меняется также по регламенту, но особенности конструкции впрыска не создают дополнительных требований.
Проверка и чистка клапанов и впускного коллектора в двигателях FSI должна выполняться чаще из-за склонности к накоплению нагара при работе с прямым впрыском. В TSI с турбиной эти узлы также требуют контроля, но интенсивность загрязнения ниже за счет иной схемы подачи топлива.
В обоих типах двигателей важна диагностика систем управления и датчиков, однако в TSI особое внимание уделяется турбокомпрессору и его датчикам давления, а в FSI – точности работы форсунок и датчиков кислорода.

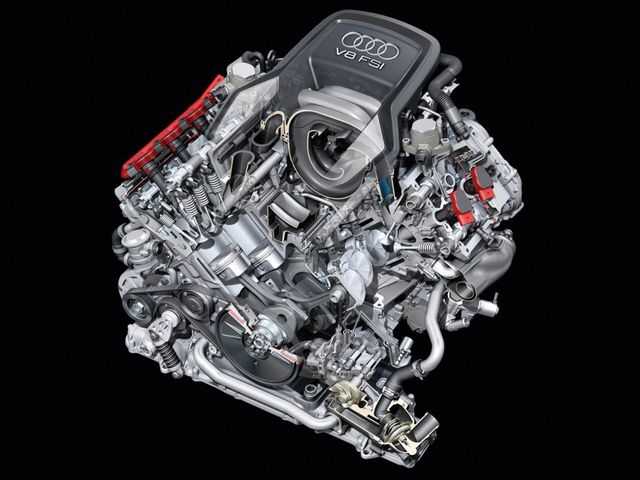

Поведение двигателей FSI и TSI при разных режимах эксплуатации
Двигатели с технологией FSI (Fuel Stratified Injection) реализуют непосредственный впрыск топлива, что обеспечивает точное дозирование и улучшенную смесь при низких и средних нагрузках. При низких оборотах FSI снижает расход топлива за счёт стратифицированного впрыска, позволяющего работать на бедной смеси. Однако при высоких нагрузках и оборотах эффективность FSI снижается, поскольку требуется обогащённая смесь для стабильной работы и предотвращения детонации.
Двигатели TSI (Turbocharged Stratified Injection) сочетают непосредственный впрыск с турбонаддувом, что обеспечивает широкий диапазон эффективной работы. При низких нагрузках турбина минимально задействована, позволяя двигателю сохранять экономичность, а при увеличении нагрузки турбонаддув повышает давление наддува, улучшая наполнение цилиндров и отдачу мощности. Такой подход позволяет TSI поддерживать высокий крутящий момент на низких и средних оборотах, что улучшает динамику без значительного увеличения расхода топлива.
В городском цикле FSI проявляет себя хорошо на спокойной езде, снижая расход, но при активном разгоне и нагрузках TSI демонстрирует лучшие показатели за счёт турбонаддува, который компенсирует потери мощности. На трассе TSI сохраняет стабильность работы благодаря возможности изменять давление наддува, тогда как FSI менее адаптивен к резким изменениям нагрузки.
В режиме высоких оборотов и экстремальных нагрузок TSI обеспечивает большую мощность и стабильность работы двигателя благодаря комбинированному эффекту турбонаддува и непосредственного впрыска. FSI в этих условиях чаще требует работы на обогащённой смеси, что приводит к повышенному расходу топлива и большему тепловому стрессу на детали двигателя.
Для водителей, эксплуатирующих автомобиль преимущественно в смешанном режиме с переменными нагрузками, двигатели TSI предпочтительнее. Для тех, кто ценит низкий расход топлива при умеренной эксплуатации без резких ускорений, FSI будет более подходящим вариантом.
Типичные проблемы и ремонтные особенности FSI и TSI
Двигатели FSI часто сталкиваются с накоплением нагара на впускных клапанах. Это связано с особенностью непосредственного впрыска топлива, при котором топливо не омывает клапаны, что приводит к ухудшению наполнения цилиндров и снижению мощности. Для очистки используется либо химическая промывка, либо механическая чистка с разбором коллектора.
В системах FSI проблемой может стать выход из строя топливных форсунок, поскольку они работают под высоким давлением и подвергаются интенсивной нагрузке. Замена форсунок требует аккуратного подбора деталей и профессионального оборудования для проверки давления и распыла топлива.
Двигатели TSI подвержены износу цепи ГРМ, особенно в ранних версиях. Растяжение цепи ведёт к шумам и сбоям в фазах газораспределения, что отражается на динамике двигателя и расходе топлива. При ремонте необходимо менять цепь, натяжитель и направляющие, одновременно проверяя состояние звездочек.
Турбокомпрессор в TSI испытывает значительные тепловые нагрузки, что может привести к снижению его ресурса при несвоевременной замене масла или использовании неподходящих смазочных материалов. Ремонт турбины часто обходится дороже, чем её замена, поэтому своевременное техническое обслуживание критично.
- FSI требует регулярной диагностики системы впрыска для предотвращения засоров и отказов форсунок.
- TSI нуждается в контроле состояния цепи ГРМ и турбокомпрессора с учётом пробега и стиля эксплуатации.
- Для обеих технологий важно использование рекомендованных масел и топлива с необходимыми характеристиками.
- При ремонте FSI необходимо уделять внимание системе рециркуляции отработанных газов (EGR), так как её засорение ухудшает работу двигателя.
Замена свечей зажигания в TSI отличается необходимостью выбора элементов с определённым тепловым индексом, так как турбонаддув увеличивает рабочие температуры в камере сгорания. Неправильный выбор свечей приводит к пропускам зажигания и снижению ресурса катализатора.
В системах FSI зачастую наблюдаются проблемы с датчиком давления топлива, что вызывает ошибочные показания и нестабильную работу мотора. При диагностике рекомендуется проводить тесты как датчика, так и всей топливной системы.
Экологические показатели двигателей с FSI и TSI
Технология FSI (непосредственный впрыск топлива) снижает выбросы углеводородов и углекислого газа за счёт более точного дозирования и распыления топлива прямо в камеру сгорания. Это улучшает эффективность сгорания и уменьшает содержание несгоревших частиц в выхлопе.
Двигатели TSI, объединяющие непосредственный впрыск и турбонаддув, обеспечивают более высокий крутящий момент при меньшем объёме двигателя. Это позволяет снизить расход топлива и уменьшить выбросы CO₂ по сравнению с атмосферными аналогами аналогичной мощности.
- FSI снижает выбросы CO и HC за счёт улучшенного смесеобразования;
- TSI дополнительно уменьшает выбросы NOx благодаря снижению нагрузки на двигатель при высоком КПД;
- Турбонаддув в TSI способствует более полному сгоранию, что уменьшает выбросы сажи;
- За счёт меньшего рабочего объёма двигатели TSI реже выходят за рамки норм по выбросам в городском цикле.
Рекомендуется регулярное обслуживание систем впрыска и турбонаддува для сохранения оптимальных экологических параметров. Загрязнение форсунок FSI приводит к росту выбросов из-за ухудшения распыления топлива. В TSI важно своевременно менять масло и контролировать состояние турбины, чтобы избежать повышения токсичности выхлопа.

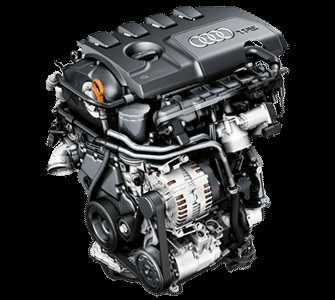

Выбор между FSI и TSI для разных моделей и задач
Двигатели FSI чаще устанавливаются на автомобили с атмосферным впрыском и ориентированы на стабильную работу при умеренных нагрузках. Они подходят для моделей с акцентом на линейность отклика и простоту конструкции. В городских условиях и при спокойном стиле вождения FSI демонстрирует достаточную экономичность и приемлемый ресурс.
TSI с турбонаддувом лучше раскрывает потенциал на компактных и среднеразмерных моделях, где важна высокая мощность при небольшом объёме двигателя. Турбина обеспечивает быстрый отклик и широкий диапазон крутящего момента, что выгодно при динамичной езде и частом обгоне на трассе. Для спортивных версий и автомобилей с повышенными требованиями к мощности выбор TSI оправдан.
Для моделей с ограничениями по расходу топлива и нормативам по выбросам предпочтительнее TSI, так как турбонаддув позволяет экономить бензин при сохранении динамики за счёт точного дозирования топлива и изменения давления воздуха. В то же время FSI обеспечивает более простое техническое обслуживание и меньшую чувствительность к качеству топлива.
Если автомобиль предназначен для частой эксплуатации в условиях повышенных нагрузок (например, перевозка тяжестей или буксировка), TSI благодаря турбине покажет лучшую адаптивность. FSI подойдёт для тех, кто ценит ремонтопригодность и меньшую сложность конструкции, но без высокого требования к максимальной мощности.
В целом выбор зависит от приоритетов – TSI предпочтителен для тех, кто требует максимальной эффективности и динамики в сочетании с экономией топлива, FSI – для тех, кто ценит простоту, предсказуемость и надёжность без турбонаддува.
Вопрос-ответ:
В чем принципиальное отличие между системами FSI и TSI в конструкции двигателя?
FSI — это система непосредственного впрыска топлива в цилиндры, где топливо подается напрямую под высоким давлением, что повышает точность дозировки и улучшает сгорание смеси. TSI же объединяет эту технологию с турбонаддувом и системой изменения фаз газораспределения, что позволяет повысить мощность и крутящий момент при меньшем объеме двигателя. Таким образом, TSI — это комплексное решение, использующее преимущества непосредственного впрыска в сочетании с наддувом для повышения динамики и экономичности.
Какие отличия в техническом обслуживании требуют двигатели с технологиями FSI и TSI?
Двигатели с FSI нуждаются в регулярной очистке и проверке форсунок, так как непосредственный впрыск часто способствует накоплению нагара на впускных клапанах. В случае TSI, к этому добавляется внимание к турбокомпрессору — важно контролировать состояние масла и своевременно менять фильтры, поскольку турбина чувствительна к загрязнениям. В целом, двигатели TSI требуют чуть более тщательного ухода за системой наддува и периодического осмотра системы охлаждения.
Какие реальные различия в расходе топлива заметны между FSI и TSI в городских условиях?
Двигатели с FSI демонстрируют стабильный расход благодаря оптимальному сгоранию топлива при непосредственном впрыске, однако их экономия меньше заметна при повышенных нагрузках. TSI, благодаря турбонаддуву, позволяет снизить объем двигателя при сохранении мощности, что при спокойной езде дает заметное уменьшение расхода. В городском цикле это выражается в более экономичном потреблении топлива на автомобилях с TSI, особенно при переменном движении и частых ускорениях.
Какие проблемы могут возникать в эксплуатации двигателей с FSI и TSI, связанные с их конструктивными особенностями?
Для FSI характерно образование нагара на впускных клапанах из-за подачи топлива непосредственно в камеру сгорания, что требует дополнительной очистки. В двигателях TSI возможны сложности с турбиной, такие как заклинивание или износ подшипников, если масло меняется нерегулярно или низкого качества. Оба типа двигателей чувствительны к качеству топлива и требуют своевременного обслуживания, иначе может снижаться динамика и увеличиваться расход.
