Датчик положения распределительного вала (ДПРВ) на автомобилях семейства «Соболь» с бензиновыми двигателями, как правило, установлен в верхней части головки блока цилиндров. Его точное местоположение зависит от модификации двигателя. Например, на двигателях УМЗ-4216 датчик находится с передней части ГБЦ, ближе к приводу распределительного вала, в районе звездочки ГРМ.
Для доступа к датчику потребуется снять пластиковую крышку газораспределительного механизма. Важно отключить клемму «минус» с аккумулятора перед началом работ. Разъем датчика легко узнаваем по трехконтактному штекеру, закрепленному на корпусе с помощью болта под «10».
Неисправный ДПРВ приводит к проблемам с запуском, нестабильной работой двигателя и ошибкам в блоке управления (например, P0340). Точное определение и понимание расположения датчика позволяет минимизировать время на поиск и замену, особенно в условиях ограниченного доступа под капотом.
Как найти датчик распредвала на двигателе ЗМЗ-405
Датчик положения распределительного вала на двигателе ЗМЗ-405 установлен в головке блока цилиндров с правой стороны по ходу движения автомобиля. Он крепится в задней части ГБЦ, ближе к перегородке моторного отсека, рядом с выпускным коллектором первого цилиндра.
Для доступа к датчику необходимо открыть капот и визуально определить заднюю часть двигателя. Удобнее всего работать с правой стороны автомобиля. Датчик имеет характерный пластиковый корпус с разъёмом под проводку и фиксируется одним болтом под ключ на 10 мм.
Перед снятием датчика следует отключить минусовую клемму аккумулятора. Далее – отсоединить электрический разъём, используя тонкую отвёртку для отжима фиксатора. После этого открутить болт крепления и аккуратно вынуть датчик из посадочного места. Установка производится в обратной последовательности.
Важно не перепутать его с датчиком детонации или температурным датчиком – у датчика распредвала на ЗМЗ-405 три контакта, и он расположен выше уровня блока цилиндров, ближе к задней части двигателя.
Точное место установки датчика на моторе УМЗ-4216
Датчик положения распредвала на двигателе УМЗ-4216 расположен на задней части головки блока цилиндров, со стороны выпускного коллектора. Он крепится к специальному посадочному месту рядом с верхней частью третьего цилиндра.
Для доступа необходимо снять пластиковую крышку клапанного механизма. Датчик устанавливается в отверстие, совмещённое с фланцем, и фиксируется одним болтом под ключ на 10 мм. Контактный разъём ориентирован в сторону левого крыла автомобиля.
При установке важно убедиться в целостности уплотнительного кольца и отсутствии загрязнений в гнезде. Нарушение герметичности или смещение приведёт к ошибкам синхронизации по шине CAN и нестабильной работе зажигания.
Используемый датчик – индукционного типа, с трёхконтактным разъёмом. При замене необходимо убедиться в соответствии артикулу: 406.3847050 или его аналогу, совместимому с ЭСУД Микас 11 или Микас 12.
Визуальные ориентиры для быстрого обнаружения датчика
Датчик положения распредвала на автомобилях «Соболь» чаще всего расположен в передней части двигателя, вблизи шкива распределительного вала. Чтобы быстро найти его, ориентируйтесь на следующие элементы:
- Ищите металлический корпус с пластиковым разъёмом на 3 контакта – это типичный внешний вид датчика.
- Он установлен на головке блока цилиндров, ближе к верхней части, со стороны ГРМ.
- На моторах УМЗ-4216 датчик крепится болтом с шестигранной головкой, находится рядом с передней крышкой двигателя.
- Часто скрыт частично жгутами проводки, поэтому обращайте внимание на идущие к шкиву распредвала кабели.
Для доступа не требуется снимать крупные узлы – достаточно открыть капот, отодвинуть провода и осмотреть верхнюю часть ГБЦ ближе к лобовой части двигателя. Признаком правильного узла служит наличие маркировки производителя и номер детали, выбитый или нанесённый лазером на корпусе.
Что мешает доступу к датчику распредвала на Соболе
Основная проблема при доступе к датчику распредвала на Соболе – его расположение на задней части головки блока цилиндров со стороны моторного щита. Это затрудняет подход к креплениям и разъему, особенно без демонтажа прилегающих элементов.
Мешают: корпус воздушного фильтра, элементы системы впуска, а также жгуты электропроводки, проходящие вблизи задней части двигателя. У автомобилей с ГБО добавляется балласт оборудования, усложняющий разборку.
На моделях с двигателем ЗМЗ-405 доступ к датчику частично перекрыт впускным коллектором. Без его частичного снятия или откручивания кронштейнов трудно извлечь сам датчик. Дополнительно мешает шланг вентиляции картера, идущий впритык к разъему.
Рекомендуется заранее отсоединить аккумулятор, демонтировать корпус воздушного фильтра и аккуратно отвести в сторону мешающие шланги. Использование удлинителей и карданов для торцевого ключа существенно упрощает демонтаж.
Различия в расположении датчика в зависимости от года выпуска
На автомобилях «Соболь» с бензиновыми двигателями ЗМЗ-406, выпущенных до 2003 года, датчик распредвала (датчик фаз) установлен на передней части головки блока цилиндров, с правой стороны по ходу движения. Он крепится к алюминиевому корпусу привода распредвала на двух винтах и подключается к жгуту проводки через короткий разъём с тремя контактами.
Начиная с 2003 года и до 2010 года, на моделях с двигателями ЗМЗ-405 и 409 датчик перенесён ближе к задней части головки блока, также с правой стороны. Изменение связано с обновлённой конструкцией головки блока и применением другого типа датчика – индукционного вместо ранее используемого холловского. Обратите внимание: разъёмы старого и нового образца не взаимозаменяемы.
После 2010 года, на версиях с инжекторными моторами Евро-3 и Евро-4, датчик перемещён на верхнюю часть ГБЦ, ближе к оси распредвала, над вторым цилиндром. Такое решение улучшает точность считывания фаз и облегчает доступ при обслуживании. Кроме того, крепление унифицировано под современные датчики, совместимые с электронными блоками управления нового поколения (Микас 11, Январь 7.2 и др.).
Рекомендация: при замене датчика всегда сверяйте каталожный номер с годом выпуска и типом двигателя. Установка несовместимого датчика приведёт к ошибкам синхронизации и нестабильной работе двигателя.
Как добраться до датчика без снятия лишних узлов
Датчик положения распредвала на «Соболе» с двигателем УМЗ-4216 расположен на головке блока цилиндров со стороны выпускного коллектора, ближе к передней части двигателя. Доступ возможен сверху, через подкапотное пространство.
Для удобства потребуется снять защитный пластиковый кожух двигателя, если он установлен. Воздушный фильтр снимать не нужно. Работу удобнее проводить с левой стороны автомобиля. Необходим ключ на 10 и трещотка с удлинителем.
Перед началом отсоедините минусовую клемму аккумулятора. Отключите разъём от датчика, нажав фиксатор. Отверните крепёжный болт. Извлеките датчик, аккуратно покачивая из стороны в сторону. При установке нового датчика смажьте уплотнительное кольцо моторным маслом.
Избегайте демонтажа коллектора, шлангов системы охлаждения и топливной рампы – в этом нет необходимости. Все действия выполняются через штатный проём без демонтажа навесных агрегатов.
Проверка наличия и состояния разъема питания датчика

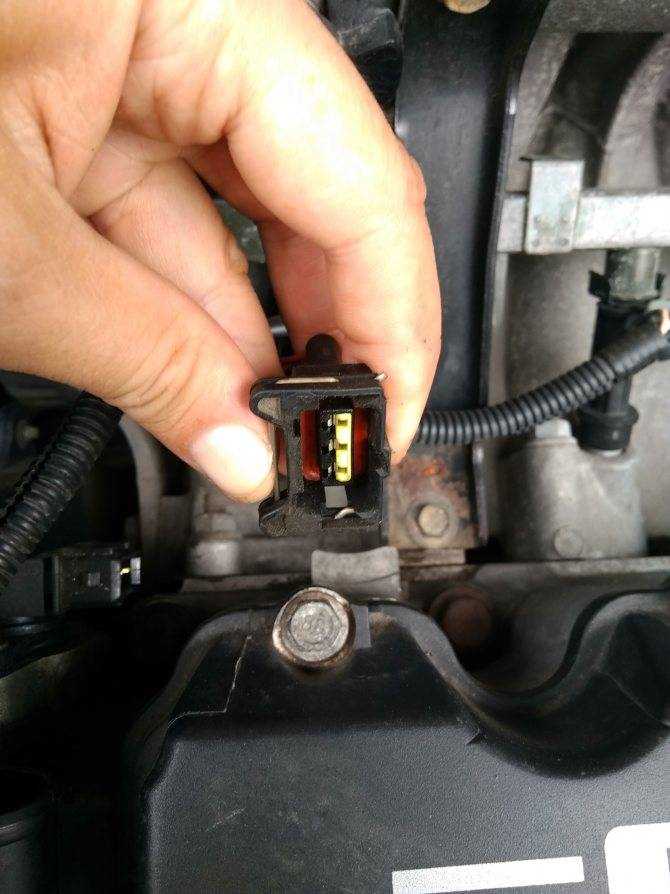

Разъем питания датчика распредвала на автомобиле «Соболь» расположен на торце головки блока цилиндров, ближе к задней части двигателя. Он соединяет датчик с бортовой сетью через трехконтактный штекер. Отсутствие сигнала от датчика часто связано именно с повреждением или окислением контактов в этом разъеме.
- Отключить зажигание и обесточить аккумулятор.
- Найти разъем: он имеет пластиковый корпус, обычно серого или черного цвета, с фиксатором-защелкой.
- Осторожно отсоединить разъем, не повреждая фиксатор.
Проверить разъем на следующие признаки неисправности:
- Отсутствие одного из проводов – чаще всего это результат некачественного ремонта или обрыва в жгуте.
- Следы коррозии на контактах – зелёный налёт или потемнение указывают на окисление.
- Повреждение пластикового корпуса – трещины, деформация, неплотное соединение с ответной частью датчика.
- Ослабленные или погнутые контакты – вызывают нестабильную работу датчика.
Рекомендуется:
- Очистить контакты при помощи электроконтактного очистителя и мягкой щетки.
- Проверить целостность проводов в пределах 10–15 см от разъема на предмет изломов и повреждений изоляции.
- При наличии повреждений – заменить разъем или выполнить качественную пайку с термоусадкой.
- После проверки подключить разъем, убедившись в надежной фиксации защелки.
Перед дальнейшими проверками убедиться, что питание (обычно 5 В) подается на соответствующий контакт разъема при включенном зажигании.
Что делать, если датчик не обнаружен на штатном месте
Если датчик положения распредвала отсутствует на штатном месте двигателя ГАЗ Соболь, необходимо действовать по следующему алгоритму:
| Шаг | Действие | Комментарий |
|---|---|---|
| 1 | Проверить маркировку двигателя | На разных модификациях (ЗМЗ-405, 406, 409) конструкция отличается – датчик может быть не предусмотрен конструктивно |
| 2 | Осмотреть переднюю часть головки блока цилиндров | Штатное место – рядом с шестерней распредвала, на уровне первой опоры |
| 3 | Проверить наличие заглушки | Иногда на место под датчик установлена металлическая заглушка – это указывает на отсутствие датчика в комплектации |
| 4 | Осмотреть жгут проводки | Наличие разъёма с тремя проводами вблизи ГБЦ подтверждает наличие датчика в схеме |
| 5 | Свериться с ЭБУ | В системах Январь 7.2 или МИКАС 11 датчик используется обязательно; в МИКАС 5.4 его может не быть |
| 6 | Проверить код ошибки | Если отсутствует сигнал с датчика (ошибка P0340), но двигатель работает – вероятна переустановка мотора без переноса датчика |
Если датчик отсутствует, а его наличие необходимо по типу ЭБУ, следует установить датчик на предусмотренное место. Для этого потребуется замена крышки ГБЦ на модификацию с отверстием под датчик, а также подключение к штатной проводке. При невозможности установки – заменить ЭБУ на совместимый с конфигурацией без датчика распредвала.
