Провода наушников, усиленные капроновой нитью, создают дополнительную прочность, но существенно усложняют процесс пайки. Такая нить не проводит ток, плохо плавится и препятствует надежному контакту жил. При попытке обычной пайки без предварительной подготовки капрон вызывает нагар и мешает сцеплению припоя с медной или омеднённой жилой.
Перед пайкой необходимо аккуратно удалить изоляционный лак с проводов. Чаще всего используется термический способ: провода обжигаются зажигалкой или свечой до полного сгорания лака и капроновой нити. Затем их зачищают мелкой наждачной бумагой или ластиком до появления чистой меди. Важно не перегреть жилы – они легко ломаются после перегрева.
Припой с флюсом на канифоли плохо смачивает обработанные лаком жилы. Лучше использовать активный флюс на кислотной основе, например, ортофосфорную кислоту. Однако после пайки остатки кислоты нужно обязательно смыть спиртом или изопропанолом, чтобы избежать коррозии. Оптимальный выбор припоя – олово с небольшим содержанием свинца (Sn60Pb40) с температурой плавления около 190 °C.
Жилы после пайки необходимо изолировать – термоусадочная трубка или слой эпоксидного клея защитят спайку от механических повреждений. Если изоляция не предусмотрена, вибрация или изгибы кабеля приведут к отрыву припаянного участка. Важно также фиксировать провод в корпусе наушников каплей клея или узлом, чтобы избежать натяжения спайки.
Как аккуратно удалить изоляцию с капроновой оплётки провода
Капроновая оплётка наушниковых проводов не поддаётся стандартным методам зачистки – ножом или зачистными щипцами её повредить легко, а результат будет неровным. Для эффективного удаления используйте термический способ.
Подготовьте зажигалку с тонким пламенем или свечу без копоти. Закрепите провод пинцетом на расстоянии 1–2 мм от конца оплётки. Быстро поднесите к пламени и удерживайте не более 1 секунды – капрон оплавится и начнёт отслаиваться. Сразу после этого снимите расплавленный участок ватной палочкой или тонким пинцетом, пока он тёплый.
Не перегревайте: при длительном нагреве внутренняя жила окисляется, теряя проводимость. Для контроля очищенности используйте лупу с подсветкой: хорошо зачищенная медь должна блестеть, не иметь остатков плёнки.
После зачистки обязательно протрите жилу спиртом для удаления остатков лака и копоти. Это улучшит адгезию припоя и уменьшит сопротивление пайки.
Чем и как удалять лак с жил тонких проводов наушников
Лак на жилах тонких проводов служит изоляцией и препятствует пайке. Удалить его можно механически, термически или химически. Каждый способ применим в зависимости от типа лака и толщины провода.
Механическая зачистка эффективна, если провод достаточно прочный. Используйте лезвие скальпеля или острое лезвие канцелярского ножа. Удалять лак следует осторожно, легкими движениями вдоль провода, чтобы не повредить жилу. Для многожильных проводов с капроновой нитью этот способ неудобен: волокна затрудняют доступ к поверхности.
Термический метод предполагает использование паяльника с температурой от 350 °C. Прикоснитесь жалом к кончику провода, добавив каплю припоя с канифолью. Лак сгорит, а припой сразу же ляжет на очищенную жилу. Остатки сгоревшего лака удалите припоем на влажной губке. Этот способ наиболее удобен для проводов с тонким лаком.
Химическая очистка подходит для лаковых покрытий, устойчивых к температуре. Используйте ацетон или раствор диметилформамида (ДМФА). Смочите ватную палочку, аккуратно обработайте участок провода и дайте раствору растворить лак. При работе с ДМФА используйте перчатки и вытяжку – вещество токсично.
Совет: если провод содержит капроновую нить, предварительно отделите её с помощью нагрева: поднесите провод к пламени зажигалки на 1–2 секунды, затем аккуратно извлеките расплавленный капрон пинцетом.
Каким флюсом и при какой температуре паять многожильные тонкие провода
Для пайки многожильных тонких проводов с капроновой нитью используется бескислотный флюс на спиртовой основе, например, ФЛЮС-223 или Калипсо 90. Они не разъедают тонкий лаковый слой изоляции и не вызывают коррозию меди.
Температура жала паяльника должна быть в диапазоне 300–320 °C. При более низкой температуре олово не растекается по жилам, при превышении – изоляция моментально плавится, капроновая нить чернеет и оплавляется.
Пайку выполнять при предварительно удалённой лакировке (механически или с помощью специального флюса для снятия изоляции, например Ф-64), иначе припой не прилипнет к меди. Использование припоя с содержанием флюса типа ПОС-61 с канифолью допустимо только при предварительном обезжиривании.
Жало паяльника должно быть тонким (не более 1,2 мм) для локального прогрева. При работе важно прижимать жало к жиле не более 2–3 секунд, чтобы не перегреть провод и не разрушить структуру капрона.
Как правильно спаивать жилы с остатками капрона без их оплавления
Перед пайкой удалите лак с медных жил при помощи спирта и мягкой салфетки или обожгите кончики проводов над пламенем зажигалки на расстоянии 2–3 см от пламени, избегая перегрева. Капроновая нить не должна темнеть – если начинается оплавление, увеличьте расстояние или сократите время воздействия.
Зачищенные жилы обработайте флюсом на водной основе, не содержащим кислоты (например, канифоль в спирте). Флюс наносится только на медь, избегая попадания на капрон – он впитывает состав, который сложно удалить, и может вспениться при нагреве.
Используйте паяльник мощностью не более 20–25 Вт с тонким жалом. Температура жала – не выше 300 °C. Превышение температуры вызывает теплопередачу к капрону и его усадку. Не держите жало на жиле дольше 1 секунды – нанесите каплю припоя и сразу уберите.
После пайки дайте месту соединения остыть естественным образом. Не продувайте и не касайтесь до полного охлаждения, чтобы избежать деформации капрона. При необходимости изоляции используйте термоусадочную трубку, надеваемую до пайки и усаживаемую горячим воздухом с расстояния не менее 10 см.
Чем зафиксировать спаянные соединения для предотвращения обрыва
После пайки тонких проводов с капроновой нитью необходимо исключить механическую нагрузку на участок соединения. Для этого подходит термоусадочная трубка диаметром на 0,5–1 мм больше сечения провода. Наденьте трубку до пайки, после чего прогрейте её феном или зажигалкой, избегая перегрева изоляции.
Если трубку установить невозможно, обмотайте соединение прочной капроновой нитью в 5–7 витков, пропитайте цианоакрилатным клеем (например, «Суперклей»). После застывания получается жёсткая муфта, защищающая от перегибов.
Для более надёжной фиксации внутри корпусов или штекеров используйте термоклей. Он создаёт эластичную защиту и частично гасит вибрации. Наносите его тонким слоем, чтобы избежать перегрева соседних участков и сохранить гибкость провода.
Запрещено использовать изоленту – она не держит нагрузку, скользит и со временем теряет адгезию. Также не стоит оставлять спаянные соединения без фиксации: регулярные движения кабеля приводят к микротрещинам и полному обрыву жил.
Как проверить целостность и полярность после пайки тонких проводов
После пайки тонких проводов наушников необходимо убедиться, что соединения выполнены корректно, а каналы не перепутаны. Для этого потребуется мультиметр с режимом прозвонки и доступ к источнику звука.
- Установите мультиметр в режим прозвонки (значок диода или зуммера).
- Проверьте каждый паяный провод от разъёма до динамика: щупами коснитесь соответствующих точек. Наличие сигнала (писк) подтверждает целостность жилы.
- Капроновая нить может мешать контакту. Если мультиметр не реагирует, зачистите участок провода ножом или аккуратно подожгите кончик и повторите проверку.
- Чтобы исключить замыкание между жилами, прозвоните между всеми соседними парами – сигнала быть не должно.
Проверка полярности каналов:
- Подключите наушники к источнику звука (например, смартфону или компьютеру).
- Запустите аудиотрек для тестирования стерео, например «Stereo Test» или любой файл, где чётко проговариваются «Left» и «Right».
- Убедитесь, что звук из левого канала звучит только в левом наушнике, а правый – в правом. Если наоборот, перепаяйте левый и правый сигнальные провода местами.

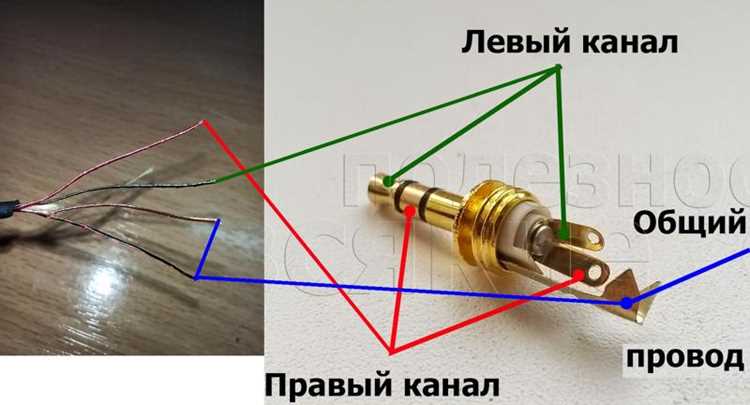

При правильной пайке:
- Общий (земляной) провод один и общий для обоих каналов.
- Левый и правый каналы разделены и не дают прозвонку между собой.
- При воспроизведении стереозвука каждый наушник соответствует своему каналу.
