На Toyota Camry V40 ручной тормоз имеет тросовую конструкцию, задействующую отдельный механизм в задних тормозных барабанах, встроенных в тормозные диски. Со временем тросы могут растягиваться, а механизмы – изнашиваться, что снижает эффективность удержания автомобиля на уклоне и увеличивает ход рычага стояночного тормоза.
Для корректной работы ручника рычаг должен фиксироваться в пределах 5–7 щелчков при нормальном усилии натяжения. Если значение превышает допустимый предел, требуется регулировка. Пренебрежение этим может привести к пробуксовке автомобиля на уклоне или избыточной нагрузке на задние колодки.
Регулировка выполняется в два этапа: первичная – снаружи, через центральную консоль в салоне, и вторичная – сзади, через механизм на тормозных суппортах или внутри барабанов. Важно перед началом работ проверить износ колодок: при критическом снижении толщины регулировка будет неэффективной.
Инструменты, необходимые для процедуры: гаечный ключ на 10 мм, длинная отвертка, домкрат, противооткатные упоры и фонарик. Работы желательно выполнять на ровной площадке с включенной первой передачей или режимом “P” в случае автоматической трансмиссии.
Как определить необходимость регулировки ручного тормоза
На ровной поверхности при затянутом ручнике автомобиль не должен двигаться ни вперёд, ни назад. Если машина скатывается даже при полностью поднятом рычаге – тормозное усилие недостаточно. Этот симптом особенно заметен при парковке на уклоне.
Ещё один способ диагностики – проверить фиксацию автомобиля при включённой передаче и затянутом стояночном тормозе. При попытке тронуться с места должен ощущаться явный тормозной упор. Если автомобиль легко двигается – эффективность ручного тормоза снижена.
Также стоит обратить внимание на неравномерное торможение задних колёс. При прохождении техосмотра могут выявиться отклонения в усилии торможения между левым и правым колесом, что свидетельствует о нарушении натяжения троса или износе элементов стояночной системы.
Регулярный визуальный осмотр троса ручного тормоза и его элементов под днищем автомобиля может выявить ослабление, растяжение или коррозию. Любые дефекты – повод к немедленной проверке и последующей регулировке.

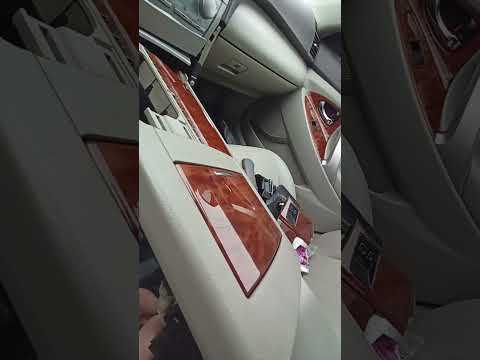

Где находится регулировочный механизм ручника на Camry V40
На Toyota Camry V40 регулировочный механизм ручного тормоза расположен в двух местах, в зависимости от типа необходимой регулировки – основной или вспомогательной.
Основной регулировочный механизм находится на задних тормозных механизмах, внутри тормозного барабана, который встроен в тормозной диск. Чтобы получить к нему доступ, необходимо снять колесо и тормозной диск. Через специальное смотровое отверстие в тормозном щите можно вращать регулировочную шестерню (звездочку) с помощью отвертки. Это позволяет точно установить зазор между тормозными колодками стояночной системы и внутренней поверхностью барабана.

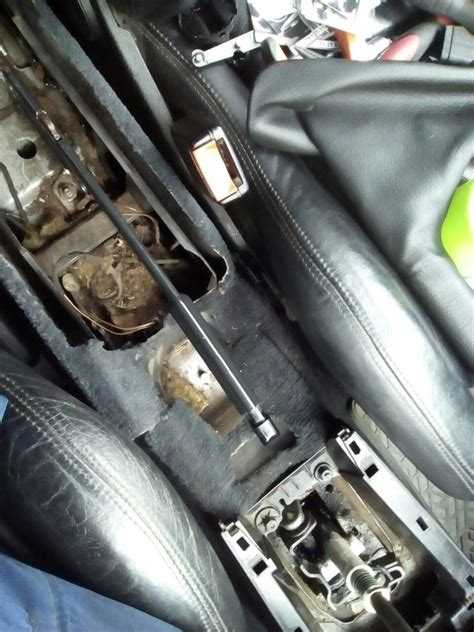

Дополнительный механизм регулировки расположен под центральным тоннелем салона, под облицовкой возле рычага ручного тормоза. Чтобы добраться до него, нужно снять кожух ручника и пластиковую консоль. Под рычагом находится натяжной болт с гайкой, который регулирует натяжение троса. Этот элемент используется для компенсации растяжения троса и выполняет грубую настройку системы.
Правильная последовательность: сначала выполняется регулировка через барабан, затем проверяется натяжение троса под рычагом. Пропуск одного из этапов приводит к неравномерной работе тормоза и снижает его эффективность.
Подготовка автомобиля к регулировке ручного тормоза
Перед началом работ необходимо установить автомобиль на ровную и твердую поверхность. Обязательно зафиксируйте передние колеса противооткатными упорами, чтобы исключить возможность движения машины при выполнении регулировки.
Заглушите двигатель и переведите рычаг коробки передач в положение «P» (для автоматической коробки) или включите первую передачу (для механической коробки). Поднимите заднюю часть автомобиля с помощью домкрата и надежно зафиксируйте кузов на подпорках. Использование только домкрата категорически недопустимо.
Снимите оба задних колеса для получения доступа к тормозным механизмам. Важно убедиться, что тормозные барабаны или задние диски не перегреты – регулировка проводится только после полного остывания компонентов.
Перед регулировкой проверьте состояние троса ручного тормоза. Он не должен иметь изломов, потертостей или ржавчины. Если замечены признаки износа – замените трос до начала регулировки. Также убедитесь, что механизм рычага внутри салона работает плавно и без заеданий.
Осмотрите внутреннюю поверхность тормозных барабанов (или барабанных секций дисков), колодки и рабочие поверхности. При наличии сильного износа, трещин или масляных загрязнений тормозные элементы подлежат замене или очистке. Регулировка изношенных компонентов неэффективна.
Для доступа к регулировочному механизму подготовьте нужный инструмент: крестообразную отвертку, ключ на 10 мм (или другой, соответствующий конструкции), а также фонарь для освещения труднодоступных участков.
Пошаговая регулировка ручника через салон
1. Убедитесь, что автомобиль стоит на ровной поверхности, включена передача (или режим «P» для АКПП), двигатель заглушён. Под задние колёса рекомендуется установить противооткатные упоры.
2. Снимите облицовку центрального тоннеля. Для этого открутите крепёжные винты возле подстаканников и у основания консоли, затем аккуратно отсоедините пластиковые защёлки, поддев панель с помощью пластикового съёмника.
3. Найдите регулировочную гайку, расположенную на конце троса ручного тормоза, непосредственно под рычагом. Она фиксирует натяжение троса и имеет стандартную шестигранную форму.
4. Отпустите рычаг ручника полностью. С помощью торцевого ключа или трещотки начните поочерёдно затягивать гайку по часовой стрелке, проверяя натяжение после каждого полного оборота.
5. После каждой регулировки поднимайте рычаг до полного усилия и считайте количество щелчков. Для Camry V40 допустимым считается диапазон от 6 до 8 щелчков. При меньшем количестве трос может быть перетянут, при большем – недостаточно натянут.
6. После достижения необходимого натяжения зафиксируйте гайку в текущем положении. Убедитесь, что колёса не вращаются при поднятом рычаге и свободно крутятся при опущенном.
7. Установите облицовку центрального тоннеля обратно, надёжно зафиксировав все защёлки и закрутив винты на исходные места.
8. Проведите короткий тест-драйв: включите ручной тормоз на уклоне и убедитесь, что автомобиль удерживается без проскальзывания.
Регулировка ручного тормоза через тормозные барабаны

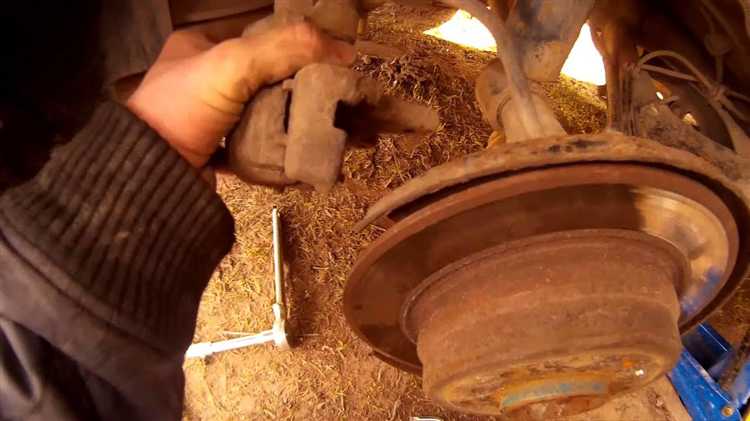

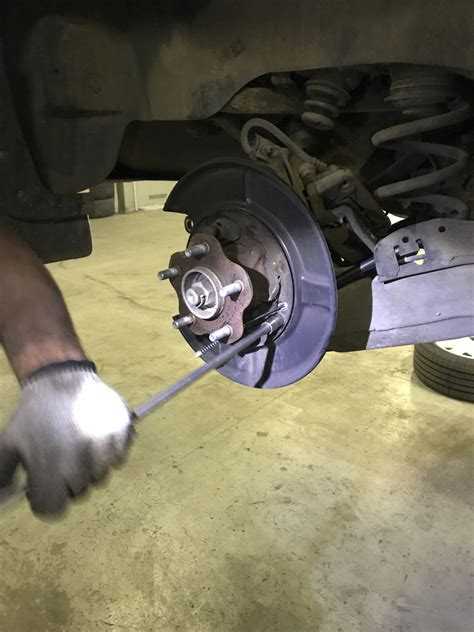

Для регулировки ручного тормоза на Toyota Camry V40 через тормозные барабаны необходимо снять заднее колесо и тормозной диск, чтобы получить доступ к барабанному механизму ручника. Внутри барабана расположен регулировочный механизм – зубчатое колесо с рычажком, которое меняет зазор между колодками и барабаном.
Поворачивая регулировочное колесо отвёрткой в сторону, увеличивают или уменьшают натяжение тросов ручника. Оптимальный зазор достигается, когда барабан начинает слегка тормозить при вращении вручную, но без сильного сопротивления. При этом свободный ход ручника в салоне должен составлять 5–7 щелчков.
Перед регулировкой проверяют состояние колодок и пружин, так как износ или повреждения искажают результат настройки. После регулировки тормозной диск и колесо устанавливают на место с рекомендованным моментом затяжки – 103 Н·м.
Контрольный тест проводят на ровной площадке: при затянутом ручнике автомобиль не должен скатываться, а усилие на рычаге не должно превышать 40–50 кгс.
Проверка и тестирование после регулировки ручника
После проведения регулировки ручного тормоза на Toyota Camry V40 необходимо убедиться в корректной работе системы и надежности фиксации автомобиля.
- Проверьте свободный ход рычага. Оптимальное значение – 4-6 щелчков до полного натяжения троса. Если рычаг слишком свободен или жесткий, регулировку нужно повторить.
- Установите автомобиль на ровной поверхности и затяните ручник до полного срабатывания. Машина не должна смещаться при попытке плавного движения вперед или назад.
- Проверьте надежность удержания на уклоне под углом около 10°. Автомобиль должен оставаться неподвижным при затянутом ручнике.
- Проверьте усилие на рычаге. Если для фиксации требуется чрезмерное усилие, возможно, требуется дополнительная регулировка или замена изношенных деталей.
- После проверки ручника проведите тестовый заезд на небольшой скорости. При отпускании ручника задние колеса должны свободно вращаться без торможения.
- Обратите внимание на отсутствие посторонних звуков и заеданий при работе ручного тормоза. Шумы или рывки могут свидетельствовать о некорректной регулировке или повреждениях.
Точная проверка после регулировки гарантирует безопасность и долговечность работы тормозной системы Toyota Camry V40.
Вопрос-ответ:
Как понять, что ручной тормоз на Toyota Camry V40 нуждается в регулировке?
Признаки необходимости регулировки ручного тормоза включают в себя слишком большой ход рычага до начала блокировки колес, недостаточное удержание автомобиля на подъёме, а также появление посторонних звуков при затягивании ручника. Если рычаг поднимается почти до упора без эффекта, это указывает на растяжение троса или ослабление регулировочного механизма. В таких случаях рекомендуется проверить натяжение и отрегулировать ручник.
Где именно на Toyota Camry V40 находится механизм регулировки ручного тормоза?
Регулировочный механизм ручного тормоза расположен в салоне автомобиля под центральной консолью, рядом с рычагом стояночного тормоза. Обычно это гайка или винт, соединённые с тросом ручника, к которым можно получить доступ, сняв декоративную накладку или центральный тоннель. В некоторых случаях дополнительный механизм есть у задних тормозных барабанов, если ручник воздействует именно на них.
Какие инструменты понадобятся для регулировки ручника на Camry V40 и как правильно выполнить эту процедуру?
Для регулировки ручного тормоза потребуются рожковый или гаечный ключ на 10 мм, а также крестовая отвёртка для снятия накладок. Сначала нужно поднять рычаг ручника на несколько щелчков, чтобы освободить трос. Затем под центральной консолью ослабить контргайку и вращать регулировочный винт для натяжения троса до необходимого уровня — так, чтобы ручник плотно фиксировал задние колёса при подъёме рычага на 4–6 щелчков. После регулировки контргайку следует затянуть и проверить работу ручника на подъёме или стенде.
Какие последствия могут возникнуть, если не выполнять регулировку ручного тормоза вовремя?
При отсутствии своевременной регулировки ручник может перестать надёжно удерживать автомобиль, что особенно опасно на склонах. Из-за слабого натяжения троса увеличивается риск самопроизвольного откатывания машины. Кроме того, чрезмерно ослабленный ручник может привести к быстрому износу тормозных колодок и барабанов, а также к повреждению тросов. В итоге возможны дорогостоящие ремонты и снижение безопасности эксплуатации автомобиля.
Можно ли отрегулировать ручник самостоятельно или лучше обратиться в сервис?
Регулировка ручного тормоза на Toyota Camry V40 — процедура, которую владелец может выполнить самостоятельно при наличии минимальных навыков и простого инструмента. Главное — соблюдать последовательность действий и проверять результат работы. Однако если есть сомнения или возникают сложности с доступом к регулировочному механизму, рекомендуется обратиться к специалистам. В сервисе проверят не только натяжение, но и состояние тросов и тормозных механизмов, что обеспечит надежность и безопасность.
Как понять, что ручной тормоз на Toyota Camry V40 требует регулировки?
Для определения необходимости регулировки ручного тормоза на Toyota Camry V40 обратите внимание на несколько признаков. Если рычаг ручника поднимается слишком высоко, например, более чем на 6-8 щелчков, это может указывать на ослабление троса. Также стоит проверить, насколько надежно автомобиль фиксируется на уклоне — если машина сдвигается даже при поднятом ручнике, регулировка нужна. Иногда ощущается слабое сопротивление при подъёме рычага или слышен необычный звук в механизме. Эти симптомы указывают на то, что трос натянут недостаточно, и требуется корректировка для обеспечения надежной работы тормоза.
Какие этапы включает процесс настройки ручного тормоза на Camry V40, и какие инструменты понадобятся?
Регулировка ручного тормоза на Toyota Camry V40 состоит из нескольких последовательных шагов. Сначала необходимо поднять автомобиль и снять задние колеса для доступа к тормозным барабанам или дискам с механизмом ручника. Далее ослабляют фиксирующую гайку на тросе, которая расположена в салоне под рычагом. После этого регулируют натяжение троса, поворачивая регулировочный винт или гайку до тех пор, пока рычаг не будет подниматься в пределах 4–6 щелчков, а при этом тормоз будет надежно фиксировать колеса. В конце работы проверяют, чтобы задние колёса не прокручивались при включённом ручнике и чтобы рычаг отпускался плавно без заеданий. Для проведения процедуры понадобятся: гаечные ключи (обычно на 12 и 14), крестовая отвертка и домкрат с подставками для безопасности.
