Ручной тормоз на ВАЗ 2115 представляет собой тросовый привод, связанный с тормозными механизмами задних колес. Со временем тросы растягиваются, а механизмы изнашиваются, что снижает эффективность удержания автомобиля на уклоне. При ослабленном ручнике автомобиль может скатываться даже при полностью поднятом рычаге.
Регулировка ручника на ВАЗ 2115 осуществляется через натяжение троса, которое проводится из салона автомобиля. Для доступа к регулировочному механизму необходимо снять пластиковую накладку тоннеля между передними сиденьями. Под ней расположен регулировочный болт с гайкой на кронштейне рычага ручного тормоза.
Оптимальное натяжение троса проверяется по количеству щелчков трещотки при поднятии рычага. Нормой считается 2–4 щелчка до полной фиксации колес. При этом колеса должны свободно вращаться при опущенном рычаге и полностью блокироваться при его подъеме. Если трос натянут слишком сильно, возможен перегрев тормозных механизмов и ускоренный износ колодок.
Перед началом регулировки следует убедиться в исправности задних тормозов, так как износ колодок или неисправность цилиндров также влияют на работу ручника. Рекомендуется проводить регулировку на смотровой яме или подъемнике, чтобы проверить фиксацию колес в поднятом состоянии автомобиля.
Где находится механизм регулировки ручного тормоза

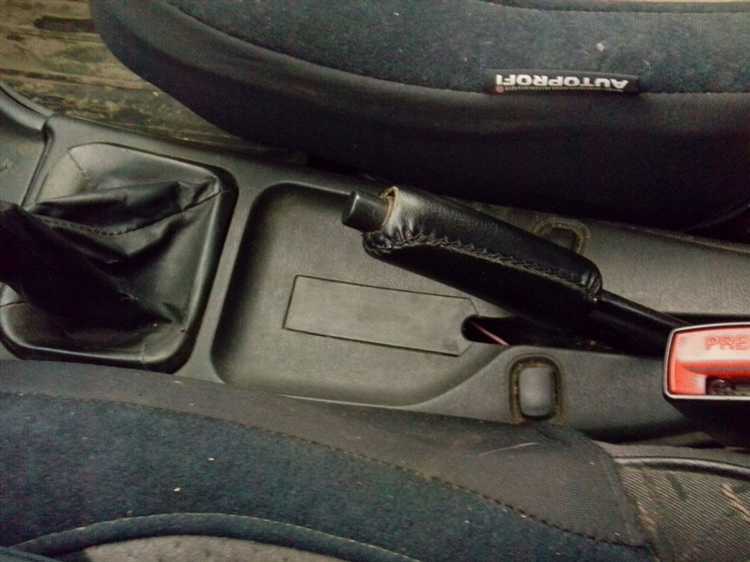

На ВАЗ 2115 механизм регулировки ручного тормоза расположен в салоне автомобиля, под декоративной накладкой центрального тоннеля, между передними сиденьями. Чтобы добраться до регулировочного узла, необходимо снять пластиковую накладку, открутив крепёжные винты и аккуратно отщелкнув фиксаторы.
После снятия накладки открывается доступ к регулировочной гайке, установленной на резьбовом наконечнике троса ручного тормоза. Эта гайка служит для натяжения или ослабления троса. При вращении гайки по часовой стрелке трос натягивается, при вращении против – ослабляется. Регулировка проводится при полностью отпущенном рычаге ручного тормоза и при вывешенных задних колёсах.
Важно предварительно проверить состояние колодок задних тормозов и убедиться, что они равномерно изношены и не требуют замены. Также стоит убедиться, что тросы не повреждены, не имеют заеданий и свободно перемещаются в оболочках.
Дополнительная регулировка может потребоваться на каждом заднем тормозном механизме. Для этого нужно демонтировать тормозной барабан и отрегулировать зазор между колодками и барабаном с помощью регулировочного механизма, расположенного на нижней части колодок.
Когда требуется подтягивать ручной тормоз на ВАЗ 2115
Необходимость подтяжки ручного тормоза на ВАЗ 2115 возникает при увеличении свободного хода рычага. Если рычаг поднимается выше 6–8 щелчков, при этом автомобиль не удерживается на уклоне, тормозной механизм требует регулировки.
Первый признак – снижение эффективности удержания автомобиля на уклоне, особенно при полностью поднятом рычаге. Это может проявляться как скатывание машины даже при полном затягивании ручника.
Второй сигнал – провисание троса или неравномерное срабатывание тормозов на задних колесах. Визуально это определяется по разной степени износа колодок либо по неравномерному торможению при движении задним ходом с активированным ручником.
Третья причина – плановая замена тормозных колодок. После установки новых колодок требуется обязательная регулировка натяжения, поскольку даже небольшое отличие по толщине влияет на работу механизма.
Дополнительно, подтяжка необходима после замены троса ручного тормоза, ремонта задних тормозных механизмов или при появлении металлического лязга от задних колес при движении – это может указывать на ослабление элементов крепления или натяжения.
Проверку состояния ручного тормоза рекомендуется проводить каждые 10–15 тысяч км пробега или при прохождении технического обслуживания, даже если явные признаки ослабления отсутствуют.
Как подготовить автомобиль к регулировке ручника
Перед началом регулировки ручного тормоза на ВАЗ 2115 необходимо обеспечить доступ к основным элементам системы. В первую очередь, заглушите двигатель и установите автомобиль на ровной площадке. Обязательно подставьте противооткатные упоры под передние колёса, чтобы исключить самопроизвольное движение.
Затем нужно освободить салон: отодвиньте задние сиденья и поднимите ковёр или декоративную обшивку в районе рычага ручного тормоза. Это обеспечит доступ к регулировочной гайке, расположенной на тяге троса под рычагом.
Для полноценной проверки состояния механизма потребуется вывесить заднюю часть автомобиля. Используйте домкрат и зафиксируйте кузов на надёжных опорах. Оба задних колеса должны быть вывешены – это позволит контролировать свободный ход и равномерность торможения каждого колеса после регулировки.
Дополнительно проверьте: натяжение тросов, наличие коррозии или повреждений на оболочках, свободный ход тормозных рычагов на барабанах. При выявлении дефектов регулировка не даст результата – сначала необходимо устранить неисправности.
Инструменты: гаечный ключ на 10 мм или головка с трещоткой, домкрат, противооткатные упоры, перчатки. Использование ВД-40 или аналогичной проникающей смазки может облегчить работу с закисшими резьбовыми соединениями.
Регулировка троса ручного тормоза через салон
На ВАЗ 2115 регулировка ручного тормоза возможна через салон, без демонтажа элементов подвески. Для этого необходимо получить доступ к механизму натяжения, расположенному под облицовкой рычага стояночного тормоза.
Сначала отодвиньте передние сиденья назад до упора. Снимите пластиковую накладку с основания рычага. Она крепится на защёлках, поэтому аккуратно подденьте её тонкой плоской отвёрткой или руками.
Под накладкой находится регулировочная гайка, накрученная на резьбовую часть троса. Для натяжения троса используется ключ на 10 мм. При вращении гайки по часовой стрелке натяжение увеличивается, против – ослабляется.
Перед началом работ убедитесь, что задние колёса вывешены и стояночный тормоз отпущен. Это исключает искажение результата при проверке усилия и хода рычага.
После натяжения проверьте ход рычага: он должен фиксироваться на 2–4 щелчках. Если рычаг поднимается выше, продолжайте регулировку. Также убедитесь, что при полностью опущенном рычаге задние колёса вращаются свободно, без заеданий. При необходимости повторите регулировку с учётом свободного хода.
По завершении установите пластиковую накладку на место, защёлкнув её до характерного щелчка. Проверку работы ручного тормоза можно выполнить на уклоне – автомобиль должен удерживаться на месте при затянутом рычаге.
Настройка зазора тормозных колодок на задних колесах
Перед регулировкой зазора необходимо поднять заднюю часть автомобиля и надежно зафиксировать кузов на подпорках. Колеса должны свободно вращаться для проверки зазора и эффективности торможения.
Процедура настройки проводится через технологические отверстия в тормозных барабанах или со снятием барабанов, в зависимости от степени износа деталей и доступа к механизму.
- Снимите колесо с нужной стороны.
- Оцените износ тормозных колодок и состояние барабана. При наличии глубоких рисок или сильного износа барабан подлежит замене.
- Через отверстие в тормозном щите (если оно присутствует) с помощью плоской отвертки вращайте зубчатую регулировочную гайку (находится на механизме разводки колодок). Поворачивать следует до тех пор, пока колодки не начнут слегка касаться барабана.
- Поверните барабан вручную. Он должен вращаться с небольшим сопротивлением, но без заеданий. При слишком сильном зажиме необходимо немного ослабить регулировку, вращая гайку в обратную сторону.
- Повторите операцию на втором заднем колесе, добиваясь симметричного зазора.
После завершения регулировки установите колеса на место и проверьте эффективность тормозной системы на небольшом ходу. При необходимости отрегулируйте натяжение троса ручного тормоза для компенсации изменений в зазоре колодок.
Проверка хода ручника после регулировки
После подтяжки троса ручного тормоза необходимо проверить ход рычага в салоне. Нормальный ход – 4–6 щелчков рычага до начала реального торможения задних колес. Если ход меньше, возможно, трос затянут чрезмерно, что приведёт к преждевременному износу колодок и дисков.
Для проверки установите автомобиль на ровной поверхности и включите первую передачу или поставьте на «паркинг» (если коробка автомат). Поднимите ручник до упора, считая щелчки. Если щелчков больше 7, требуется дополнительная подтяжка троса.
После этого проверьте фиксацию автомобиля на подъёме. Машина не должна скатываться при зажатом ручнике с 4–6 щелчками. При необходимости повторите регулировку.
Также осмотрите задние тормозные колодки и барабаны (или диски) на равномерность прилегания. Неправильный ход рычага может свидетельствовать о проблемах с механизмом колодок или изношенных элементах.
Вопрос-ответ:
Как понять, что ручной тормоз на ВАЗ 2115 требует регулировки?
Если при поднятии рычага ручника ход слишком большой — больше 5-7 щелчков, или автомобиль начинает катиться на уклоне даже с затянутым ручником, это признаки необходимости регулировки. Также сигналом служит слабое удержание машины на месте или, наоборот, сильное затирание тормозных колодок при поднятом ручнике.
Можно ли выполнить регулировку ручного тормоза самостоятельно без специализированного инструмента?
Да, регулировку можно провести самостоятельно. Для этого достаточно иметь ключи нужного размера, обычно на 10 или 13, и доступ к регулировочному механизму троса ручника в салоне под центральной консолью. Процесс включает ослабление гайки, подтяжку троса до нужного натяжения и фиксацию. Однако для точной настройки и проверки рекомендуется проверять работу тормозов после регулировки.
Где находится механизм регулировки ручного тормоза на ВАЗ 2115 и как к нему получить доступ?
Механизм регулировки расположен под центральной консолью внутри салона автомобиля. Обычно нужно снять или отогнуть пластиковую накладку между сиденьями, чтобы получить доступ к гайке, которая регулирует натяжение троса ручника. На некоторых моделях доступ облегчается съемом рычага ручника или его кожуха.
Какие ошибки могут привести к неправильной регулировке ручного тормоза?
Частые ошибки — недостаточная или избыточная подтяжка троса. Недостаток натяжения приводит к слабой фиксации машины, а излишняя — к постоянному трению тормозных колодок, что вызывает их ускоренный износ и перегрев. Также иногда забывают проверить состояние троса и соединений, что может привести к неисправностям даже при правильной регулировке.
Как проверить правильность регулировки ручного тормоза после проведения работ?
Проверку проводят на ровной и наклонной площадке. На ровной дороге поднимают рычаг ручника — ход должен быть около 3-5 щелчков. На уклоне автомобиль должен надежно удерживаться без скатывания. При движении с поднятым ручником не должно ощущаться сопротивления или звуков трения. При обнаружении проблем регулировку повторяют.
Как определить, что ручной тормоз на ВАЗ 2115 требует регулировки?
Признаками необходимости регулировки ручного тормоза служат: слишком большой ход рычага до начала торможения, недостаточная фиксация автомобиля на подъёме, а также ощущение слабого тормозного усилия при затянутом ручнике. Если ручник нужно поднимать более чем на 4-5 щелчков для удержания машины, это указывает на растяжение троса или износ деталей системы, что требует настройки.
