Как проверить датчик распредвала на акценте

Датчик положения распредвала контролирует точное положение распределительного вала, что влияет на работу системы впрыска и зажигания. При его неисправности двигатель может не запускаться, работать с перебоями или терять мощность.

Для диагностики потребуется мультиметр и базовые знания работы электрических цепей. Важно проверить не только сопротивление самого датчика, но и целостность проводки, а также исправность разъёмов.

В статье представлены конкретные шаги по тестированию датчика распредвала на Hyundai Accent с указанием допустимых параметров и рекомендациями по оценке результатов. Это позволит выявить неисправность без лишних затрат и точно определить необходимость замены или ремонта.

Определение местоположения датчика распредвала на Hyundai Accent

Датчик распредвала на Hyundai Accent установлен в верхней части двигателя, с правой стороны блока цилиндров (со стороны пассажира). Он крепится непосредственно к головке блока цилиндров рядом с выпускным распредвалом.

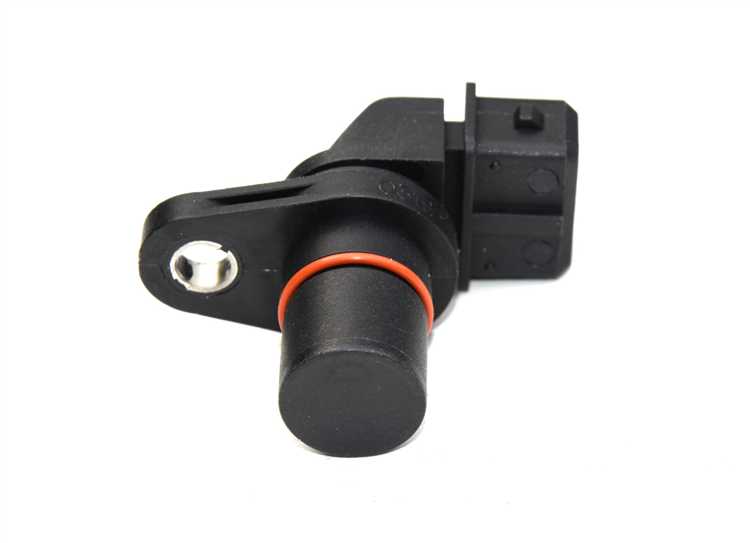

Для точного поиска необходимо снять пластиковую крышку двигателя (если она есть), затем визуально определить небольшой цилиндрический корпус с электрическим разъемом, который фиксируется одним болтом.

Датчик обычно находится возле задней части головки блока, ближе к кузову автомобиля, чуть выше коллектора выпуска. Его корпус выполнен из пластика с металлическим крепежом и защитным резиновым уплотнителем на разъеме.

При доступе к датчику важно убедиться, что двигатель остыл, чтобы избежать ожогов, так как он размещён рядом с горячими элементами.

Если затрудняетесь определить местоположение визуально, рекомендуется воспользоваться схемой расположения датчиков из сервисного мануала Hyundai Accent соответствующего года выпуска.

Необходимые инструменты для проверки датчика распредвала

Для точной проверки датчика распредвала на Hyundai Accent потребуются следующие инструменты:

1. Мультиметр с функцией измерения постоянного напряжения и сопротивления. Обязателен для замера выходного сигнала и состояния обмоток датчика.

2. Осциллограф (при наличии) позволит визуализировать форму сигнала и выявить возможные искажения или пропуски импульсов.

3. Отвертки и ключи для демонтажа защитных кожухов и крепежа датчика. Обычно понадобятся ключи на 10 и 12 мм.

4. Контактная щетка или спрей для очистки клемм, чтобы обеспечить надежный контакт при измерениях.

5. Тестер для проверки цепей на наличие короткого замыкания или обрыва.

Подготовка автомобиля к проверке датчика распредвала

Для точной проверки датчика распредвала Hyundai Accent необходимо обеспечить доступ к моторному отсеку и обеспечить безопасность работ. Заглушите двигатель и дайте автомобилю остыть минимум 30 минут, чтобы избежать ожогов от горячих деталей.

Откройте капот и отсоедините минусовую клемму аккумулятора для предотвращения случайного короткого замыкания при работе с электросистемой. Убедитесь, что автомобиль стоит на ровной поверхности и ручной тормоз зафиксирован.

При необходимости демонтируйте защитные кожухи и воздуховоды, закрывающие зону установки датчика распредвала. Используйте подходящий набор инструментов: крестовую отвертку, ключи на 10 и мультиметр с функцией измерения сопротивления и напряжения.

Проверьте визуально состояние проводки и разъемов датчика на предмет коррозии, повреждений и загрязнений. Очистите контакты, если на них есть окисление или грязь, используя спирт или специализированный очиститель для электроники.

Подготовьте рабочее место с хорошим освещением и при необходимости примените защитные перчатки для удобства и безопасности при выполнении дальнейших действий.

Методы проверки целостности электрических соединений датчика

Для проверки электрических соединений датчика распредвала на Hyundai Accent необходимо последовательно выполнить несколько действий, обеспечивающих точную диагностику проводки и контактов.

1. Отключить аккумулятор для безопасности перед работами с электрооборудованием.
2. Визуально осмотреть разъем и провода на предмет повреждений, коррозии или окисления контактов.
3. Использовать мультиметр в режиме измерения сопротивления (омметр) для проверки проводки:
• Отсоединить разъем датчика.
• Измерить сопротивление между контактами разъема и соответствующими точками на жгуте проводов, убедиться в отсутствии обрывов (сопротивление должно быть близким к нулю, обычно не выше 1 Ом).
• Проверить отсутствие короткого замыкания между проводами, измерив сопротивление между соседними контактами (значение должно быть бесконечным).
4. Проверить напряжение питания датчика при включенном зажигании мультиметром в режиме вольтметра:
• Подключить щупы к разъему датчика.
• Убедиться, что на питающем контакте присутствует напряжение 5 В или 12 В в зависимости от модели датчика.
5. Проверить целостность массы, измерив сопротивление между контактами массы датчика и кузовом автомобиля (должно быть минимальным, до 0,5 Ом).
6. При наличии сервисного мануала по Hyundai Accent рекомендуется сверять значения сопротивлений и напряжений с эталонными показателями производителя.

Такая последовательность проверки гарантирует выявление дефектов в электропроводке, плохих контактов и неправильного питания датчика распредвала.

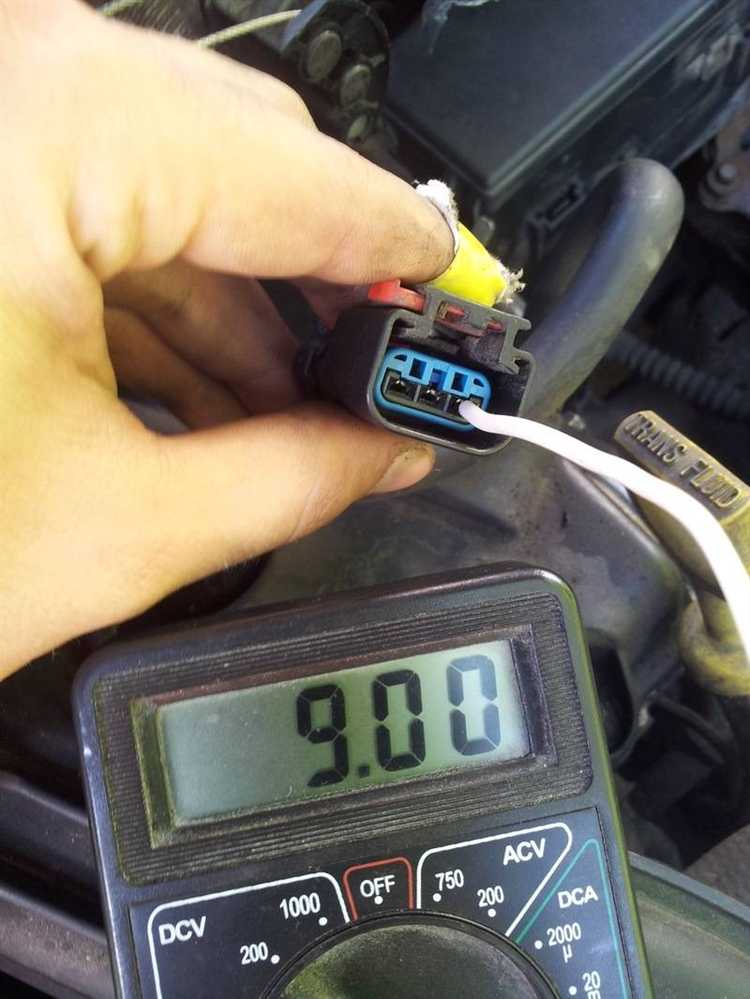

Проверка сигнала датчика с помощью мультиметра

Отключите разъем датчика распредвала и подключите мультиметр в режиме измерения переменного напряжения (AC) к контактам разъема.

Если мультиметр показывает отсутствие сигнала или постоянное напряжение, датчик требует замены или проверку на обрыв проводки.

Также измерьте сопротивление датчика, переключив мультиметр в режим измерения сопротивления (Ом). Для Hyundai Accent нормальное значение обычно находится в пределах 800–1500 Ом. Значения вне этого диапазона указывают на неисправность.

Проверяйте контакты разъема на наличие окислений и надежность соединения, так как плохой контакт влияет на сигнал датчика.

Использование сканера для диагностики ошибок, связанных с датчиком распредвала

Для диагностики неисправностей датчика распредвала на Hyundai Accent применяют автомобильный сканер (OBD-II). Он позволяет считать коды ошибок и проверить параметры в реальном времени.

Основные шаги работы со сканером:

1. Подключить сканер к диагностическому разъему OBD-II, который расположен под рулевой колонкой.
2. Включить зажигание, не заводя двигатель, и запустить программу сканера.
3. Считать коды ошибок. Для датчика распредвала чаще всего встречаются коды P0340 (ошибка цепи датчика распредвала) и P0341 (сигнал датчика вне допустимого диапазона).
4. Проверить живые параметры: сигнал датчика, частоту и амплитуду импульсов. На исправном датчике должны быть стабильные импульсы при вращении коленвала.
5. Если код ошибки присутствует, сбросить его после проверки и проверить, появляется ли ошибка повторно при работе двигателя.

Рекомендуется фиксировать значения параметров датчика в различных режимах работы двигателя для точного сравнения. При отсутствии ошибок в системе сканер подтвердит исправность цепи датчика или поможет выявить другие причины сбоев.

Использование сканера значительно ускоряет поиск неисправностей, исключая необходимость механической проверки без предварительной диагностики.

Анализ результатов и дальнейшие действия при неисправности датчика

Если проверка показала отсутствие сигнала или нестабильные значения напряжения на выходе датчика распредвала, это свидетельствует о его неисправности. Значение сопротивления, выходящее за рамки 500–1200 Ом (в зависимости от модели датчика), также указывает на дефект. Повышенное сопротивление или обрыв цепи требуют замены компонента.

При диагностике с помощью сканера ошибок, если фиксируются коды, связанные с распредвальным датчиком (например, P0340, P0341), подтверждается необходимость ремонта. Важно проверить также целостность проводки и разъемы – короткое замыкание или окисление контактов могут создавать ложные ошибки.

В случае подтверждения неисправности датчика замените его на оригинальный или рекомендованный аналог. После установки обязательно очистите память ошибок сканером и проведите повторную проверку работы двигателя. При сохранении ошибок следует дополнительно исследовать систему управления фазами и датчики положения коленвала, так как сбой одного датчика может влиять на работу всей системы.

Если датчик исправен, но симптомы сохраняются (неустойчивая работа мотора, снижение мощности), стоит проверить качество сигнала на осциллографе. Нарушения формы сигнала могут быть связаны с механическими дефектами шкива распредвала или повреждениями ремня ГРМ.

Рекомендовано фиксировать параметры тестов и использовать заводские технические данные для оценки результата. Такой подход позволит избежать лишних замен и быстро выявить точную причину неполадок.

Вопрос-ответ:

Как определить, что неисправен датчик распредвала на Hyundai Accent?

Признаки неисправности датчика распредвала включают нестабильную работу двигателя, затруднённый запуск, снижение мощности и перебои в работе на холостом ходу. Также могут загореться индикаторы на панели приборов, связанные с системой управления двигателем. Для точного определения состояния датчика необходимо провести замеры сигналов с помощью диагностического оборудования или мультиметра.

Какие инструменты нужны для проверки датчика распредвала?

Для проверки потребуется мультиметр с функцией измерения постоянного напряжения и сопротивления, а также диагностический сканер для считывания кодов ошибок. Иногда может понадобиться набор инструментов для демонтажа защитных крышек и снятия самого датчика, например, отвертки и ключи соответствующего размера.

Как пошагово проверить сигнал датчика распредвала мультиметром?

Сначала необходимо отсоединить разъём датчика. Затем переключить мультиметр в режим измерения напряжения или сопротивления в зависимости от типа датчика. Подключить щупы к контактам датчика и проверить сопротивление между контактами — значения должны соответствовать заводским параметрам. Далее, при вращении коленвала или запуске двигателя, проверить наличие импульсного сигнала на выходе датчика. При отсутствии сигнала или значениях вне нормы датчик считается неисправным.

Можно ли заменить датчик распредвала самостоятельно, и как это сделать?

Замена датчика распредвала возможна своими силами при наличии базовых навыков ремонта автомобиля. Для этого нужно отключить аккумулятор, снять разъём датчика, открутить крепёж и аккуратно извлечь датчик. Новый датчик устанавливается в обратном порядке. После замены рекомендуется провести проверку работы двигателя и сбросить ошибки через диагностический сканер.

Что делать, если после проверки датчика ошибки не исчезают?

Если ошибки сохраняются, стоит проверить исправность проводки и контактов, а также убедиться в правильности установки датчика. Возможна неисправность блока управления двигателем или других компонентов системы. В таком случае имеет смысл провести более глубокую диагностику с использованием специализированного оборудования или обратиться в сервис для уточнения причины.
