Пятицилиндровый двигатель Volvo отличается уникальной компоновкой, которая сочетает компактность рядного двигателя с балансировкой, близкой к шестициллиндровым агрегатам. Он имеет 5 цилиндров диаметром 82 мм и ходом поршня 93,2 мм, что обеспечивает объем около 2,4 литров в стандартной версии.
Особенностью конструкции является угол между соседними цилиндрами, равный 72 градусам, что обеспечивает равномерное распределение рабочих тактов и снижает вибрации без применения дополнительных балансирных валов. Такая схема улучшает плавность работы двигателя и снижает нагрузку на кривошипно-шатунный механизм.
Рекомендации по эксплуатации включают использование качественного моторного масла с вязкостью 5W-30 и регулярную замену через 15 тысяч километров для сохранения рабочих характеристик и ресурса двигателя. Своевременное обслуживание системы впрыска топлива и турбонаддува, если он присутствует, также важно для поддержания эффективности и снижения выбросов.
Особенности конструкции пятицилиндрового двигателя Volvo
Пятицилиндровый двигатель Volvo выделяется нестандартным расположением цилиндров, которое обеспечивает оптимальный баланс мощности и компактность. Угол развала между цилиндрами составляет 72°, что снижает вибрации и улучшает плавность работы без применения дополнительных балансировочных валов.
Блок цилиндров изготовлен из алюминиевого сплава с усиленным литым корпусом, что уменьшает вес двигателя и увеличивает теплоотвод. Головка блока цилиндров выполнена из того же материала и оснащена четырьмя клапанами на цилиндр для улучшения газообмена и повышения КПД.
Коленчатый вал имеет специфическую форму с углом смещения, что способствует сглаживанию пульсаций крутящего момента. Для повышения прочности применена закалка рабочих поверхностей и использование хромированного покрытия шеек вала.
Система газораспределения включает цепной привод с гидравлическим натяжителем, что увеличивает ресурс и снижает шумность. Конструкция клапанного механизма предусматривает гидрокомпенсаторы, исключающие необходимость ручной регулировки зазоров.
Для повышения надежности и снижения расхода топлива применена система непосредственного впрыска топлива с форсунками высокого давления, работающими под давлением свыше 200 бар. Это улучшает распыление топлива и позволяет добиться равномерного сгорания.
Пятицилиндровый мотор Volvo оборудован турбонаддувом с изменяемой геометрией турбины, который обеспечивает высокий крутящий момент в широком диапазоне оборотов и снижает задержку отклика.
Особое внимание уделено системе охлаждения: интегрированный в блок цилиндров канал охлаждающей жидкости оптимизирует температуру работы, предотвращая локальные перегревы, что повышает долговечность двигателя.
Как устроена система подачи топлива в пятицилиндровом моторе
В пятицилиндровом двигателе Volvo применяется электронная система впрыска топлива с распределённым впрыском (MPI). Топливо подаётся с помощью высокого давления через топливный насос, расположенный в баке или на рампе, что обеспечивает стабильность подачи независимо от нагрузки.
Основные компоненты системы подачи топлива:
- Топливный насос высокого давления (ТНВД) – создает необходимое давление, обычно в диапазоне 3-5 бар для бензиновых моторов.
- Топливная рампа – распределяет топливо равномерно по форсункам для каждого из пяти цилиндров.
- Форсунки с электромагнитным или пьезоэлектрическим приводом – обеспечивают точную дозировку впрыска с контролем по времени и количеству.
- Датчики давления и температуры топлива – передают данные в ЭБУ для коррекции подачи.
- Электронный блок управления (ЭБУ) – обрабатывает сигналы от датчиков и управляет открытием форсунок с миллисекундной точностью.
Топливо поступает в цилиндры в строго заданный момент рабочего цикла, что оптимизирует сгорание и снижает выбросы. Для повышения эффективности используется фазированная система впрыска, при которой впрыск может происходить как до такта сжатия, так и непосредственно в такт сгорания.
Рекомендуется регулярно контролировать состояние топливных фильтров и качество топлива, так как загрязнения негативно влияют на работу форсунок и насосов, вызывая перебои в подаче и ухудшая динамику двигателя.
Особенность пятицилиндрового мотора Volvo – компактное расположение форсунок, что снижает потери топлива и улучшает распределение смеси, минимизируя риск детонации и повышая ресурс двигателя.
Механизм зажигания и порядок работы цилиндров
В пятицилиндровом двигателе Volvo применяется распределённая система зажигания с индивидуальными катушками на каждый цилиндр. Управление подачей искры происходит через электронный блок управления (ЭБУ), который анализирует параметры работы двигателя и оптимизирует момент зажигания для каждого цилиндра отдельно.
Порядок работы цилиндров у этой конструкции – 1-2-4-5-3. Такая последовательность обеспечивает равномерное распределение импульсов и снижает вибрации, характерные для пятицилиндровых моторов. Каждый цилиндр зажигается через 144 градуса поворота коленчатого вала, что соответствует 720 градусам рабочего цикла, разделённым на 5 равных частей.
Катушки зажигания подключены непосредственно к свечам, что исключает необходимость в распределителе зажигания и уменьшает потери энергии. Контроль работы свечей и катушек происходит посредством датчиков положения коленчатого и распределительного валов, что позволяет корректировать угол опережения зажигания в режиме реального времени.
Для стабильной работы системы важно использовать свечи с рекомендованным производителем зазором и характеристиками. Несоблюдение этих параметров может привести к пропускам зажигания и снижению эффективности работы двигателя.
Своевременная диагностика состояния катушек и свечей, а также проверка правильности порядка подключения проводов зажигания – обязательные процедуры при техническом обслуживании мотора. Нарушения в порядке работы цилиндров проявляются увеличением вибраций и снижением мощности.
Роль турбонаддува в пятицилиндровом двигателе Volvo
Турбонаддув в пятицилиндровом двигателе Volvo обеспечивает значительный прирост мощности и крутящего момента без увеличения рабочего объёма. Это достигается за счёт подачи сжатого воздуха в цилиндры, что улучшает процесс сгорания топлива.
Основные функции турбонаддува в данной конструкции:
- Повышение плотности воздуха, подаваемого в камеру сгорания, что увеличивает эффективность сгорания и выходную мощность.
- Снижение турбоямы за счёт оптимизированного отклика турбины при различных режимах работы двигателя.
- Улучшение топливной экономичности благодаря более полному сгоранию смеси при сохранении высоких динамических характеристик.
- Снижение токсичности выхлопных газов за счёт оптимального режима горения и контролируемого давления наддува.
В пятицилиндровом моторе Volvo турбокомпрессор интегрирован с системой впуска, что минимизирует потери давления и обеспечивает равномерное распределение воздуха по цилиндрам. Конструкция турбины учитывает особенности работы мотора с пятью цилиндрами, позволяя поддерживать стабильное давление наддува даже при низких оборотах.
Рекомендации по эксплуатации турбонаддува в таких двигателях включают:
- Регулярную проверку состояния масляной системы – масло должно иметь высокие показатели чистоты и вязкости, так как оно смазывает и охлаждает турбину.
- Использование качественного топлива для предотвращения образования нагара и отложений в турбокомпрессоре и впускном тракте.
- Соблюдение режима прогрева и охлаждения двигателя, чтобы исключить резкие перепады температур, негативно влияющие на ресурс турбины.
- Периодическую диагностику датчиков давления и температуры воздуха для корректной работы системы управления турбонаддувом.
Турбонаддув в пятицилиндровом двигателе Volvo играет ключевую роль в обеспечении баланса между мощностью, экономичностью и экологичностью, делая мотор более универсальным и эффективным в широком диапазоне условий эксплуатации.
Система смазки и охлаждения двигателя
В пятицилиндровом двигателе Volvo система смазки построена по принципу под давлением. Масляный насос, приводимый в действие коленчатым валом, обеспечивает подачу масла через тонкие каналы к коренным и шатунным подшипникам, а также к распредвалу и другим трущимся поверхностям. Используется масло с вязкостью, рекомендованной заводом, обычно 5W-30 или 5W-40, чтобы обеспечить оптимальное давление и минимизировать износ.
Система включает масляный фильтр, который задерживает микрочастицы и предотвращает попадание загрязнений в мотор. Важным элементом является масляный радиатор, который охлаждает масло при нагреве, сохраняя его эксплуатационные свойства при высоких температурах.
Охлаждение двигателя реализовано через жидкостную систему с алюминиевым радиатором и термостатом. Охлаждающая жидкость циркулирует по каналам блока цилиндров и головки, отводя тепло от горячих деталей. Термостат открывается при достижении рабочей температуры около 88–92 °C, обеспечивая стабильный температурный режим.
В системе установлен электровентилятор с несколькими скоростями, активирующийся при повышении температуры выше заданного уровня или при включении кондиционера. Это обеспечивает дополнительное охлаждение в условиях сильной нагрузки или низкой скорости движения.
Для предотвращения перегрева и коррозии применяется антифриз на основе этиленгликоля с набором присадок, который рекомендуется менять каждые 60–80 тыс. км или через 4–5 лет.
Регулярный контроль уровня масла и охлаждающей жидкости, а также своевременная замена фильтров и жидкости способствуют продлению ресурса двигателя и предотвращению критических повреждений.
Как регулируется клапанный механизм в этом двигателе
В пятицилиндровом двигателе Volvo клапанный механизм оснащён гидравлическими компенсаторами зазоров, что исключает необходимость ручной регулировки клапанов. Гидрокомпенсаторы автоматически поддерживают оптимальный зазор между кулачком распредвала и коромыслом клапана, обеспечивая стабильную работу и снижая износ деталей.
Для проверки состояния механизма необходимо контролировать шум работы двигателя и стабильность холостого хода. При появлении стуков или повышения вибраций стоит провести диагностику состояния гидрокомпенсаторов и системы смазки.
В случае выхода гидрокомпенсаторов из строя требуется их замена, так как регулировка вручную в данном моторе не предусмотрена. При замене важно использовать оригинальные детали Volvo и соблюдать заводские допуски к моментам затяжки крепёжных элементов, чтобы избежать повреждений.
Регулярная замена масла рекомендована через 15 000 км пробега, так как качество смазки влияет на корректную работу гидрокомпенсаторов и клапанного механизма в целом. Применение масел с нужной вязкостью и характеристиками согласно технической документации Volvo продлевает срок службы клапанного механизма.
Типы применяемых материалов и их влияние на ресурс мотора
В пятицилиндровом двигателе Volvo корпус блока цилиндров изготавливается из алюминиевого сплава с добавками кремния, что обеспечивает оптимальный баланс прочности и легкости. Высокое содержание кремния снижает износ и улучшает теплопроводность, что положительно сказывается на долговечности мотора и стабильности рабочих температур.
Головка блока цилиндров выполнена из алюминия с усиленной конструкцией каналов охлаждения для эффективного отвода тепла. Использование алюминиевых сплавов снижает массу и уменьшает тепловую нагрузку на узлы, что уменьшает вероятность деформаций и микротрещин при длительной эксплуатации.
Поршни изготавливаются из кованого алюминиевого сплава с твердосплавным покрытием на юбке, что уменьшает трение и износ при высоких оборотах. Такое покрытие защищает поршень от задиров и повышает ресурс в условиях агрессивной работы двигателя.
Коленчатый вал сделан из закаленной стали с хромированным покрытием на шейках, повышающим износостойкость и сопротивление усталости металла. Это критично для сохранения геометрии валов при больших нагрузках пятицилиндрового мотора.
Цилиндровые гильзы выполнены из чугуна с повышенной износостойкостью, устойчивого к коррозии и термическим деформациям. Такой материал обеспечивает стабильность цилиндровой поверхности и минимальный износ в процессе эксплуатации.
Использование комбинированных материалов – алюминия в корпусе и чугуна в гильзах – снижает общий вес двигателя без потери прочности, что положительно влияет на ресурс и динамику работы.
Рекомендуется строго соблюдать регламент замены масла и использовать оригинальные смазочные материалы, совместимые с выбранными металлами, чтобы избежать ускоренного износа и коррозионных процессов.
Периодический контроль состояния поршневых колец и цилиндров позволяет выявить ранние признаки износа материалов и предотвратить снижение компрессии и мощности.

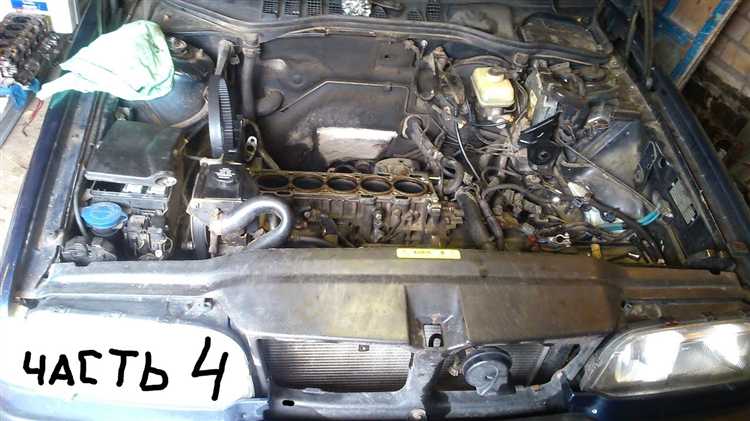

Обслуживание и диагностика пятицилиндрового двигателя Volvo
Регулярная замена масла рекомендована через 15 000 км или раз в год, при использовании масла класса ACEA A5/B5 с вязкостью 5W-30. Контроль уровня масла проводится не реже одного раза в месяц. Несоблюдение этих интервалов приводит к ускоренному износу цилиндров и поршней.
Свечи зажигания меняются через каждые 60 000 км. Рекомендуется использовать оригинальные или совместимые свечи с рекомендованным зазором 0,8 мм. Некачественные свечи вызывают пропуски зажигания и ухудшение динамики.
Воздушный фильтр требует проверки при каждом ТО и замены через 30 000 км. Загрязненный фильтр снижает подачу воздуха и повышает расход топлива.
Для диагностики системы впрыска топлива применяется специализированное оборудование Volvo VIDA, позволяющее проверить давление в топливной рампе и работу форсунок. Низкое давление указывает на износ топливного насоса или засорение фильтра.
Диагностика работы турбонаддува проводится путем анализа показателей давления наддува и температуры выхлопных газов. Отклонения от нормы выявляют утечки во впускном тракте или неисправности турбины.
Проверка клапанного механизма осуществляется через визуальный осмотр и замер зазоров с помощью щупов. Допустимый зазор на впускных клапанах – 0,15 мм, на выпускных – 0,25 мм. Несоблюдение этих параметров приводит к снижению мощности и повышенному шуму.
Рекомендуется проведение комплексной диагностики системы управления двигателем каждые 30 000 км или при появлении признаков ухудшения работы мотора – нестабильные обороты, повышенный расход топлива, дымность.
Использование оригинальных расходников и соблюдение регламентов обслуживания сохраняет ресурс двигателя свыше 300 000 км без капитального ремонта.
Вопрос-ответ:
Почему пятицилиндровый двигатель Volvo отличается от четырёх- или шестицилиндровых по звуку работы?
Пятицилиндровый двигатель имеет уникальный порядок работы цилиндров и распределение сил инерции, что влияет на характер звука. За счёт несимметричного порядка зажигания и количества цилиндров формируется особая вибрация и акустика, которая воспринимается как более «бархатистая» и запоминающаяся. Именно этот звук стал одной из визитных карточек моторов Volvo с таким числом цилиндров.
Как устроен порядок работы цилиндров в пятицилиндровом двигателе Volvo и почему он важен?
В пятицилиндровом двигателе Volvo используется порядок зажигания 1-2-4-5-3, что обеспечивает равномерное распределение рабочих циклов и помогает снизить вибрации. Такой порядок позволяет уменьшить нагрузки на коленчатый вал и сделать работу двигателя более сбалансированной, что влияет на долговечность и плавность хода.
Какие особенности конструкции распределительного вала в пятицилиндровом двигателе Volvo?
Распределительный вал в этом двигателе специально рассчитан для управления клапанами пяти цилиндров с учётом их необычного порядка работы. Он имеет оптимизированные кулачки и промежуточные элементы, что обеспечивает точное открытие и закрытие клапанов, снижая износ и улучшая наполнение цилиндров смесью или воздухом. Это влияет на экономию топлива и динамические характеристики мотора.
Каким образом система смазки учитывает особенности пятицилиндрового двигателя Volvo?
Система смазки разработана так, чтобы обеспечить равномерное поступление масла ко всем пяти цилиндрам и сопутствующим деталям, несмотря на их нестандартное расположение и порядок работы. Особое внимание уделено масляным каналам и масляному насосу, чтобы поддерживать стабильное давление и предотвратить локальный перегрев или износ, что продлевает ресурс двигателя.
Влияет ли количество цилиндров на тепловой режим работы двигателя Volvo с пятью цилиндрами?
Да, тепловой режим отличается из-за специфики работы пятого цилиндра и компоновки блока. Из-за разницы в количестве цилиндров распределение тепла происходит иначе, что требует адаптированной системы охлаждения. В моторе применяются специальные каналы охлаждающей жидкости и термостаты, поддерживающие стабильную температуру, предотвращая перегрев и обеспечивая оптимальную работу двигателя.
