Дисковые тормоза подвержены деформации при перегреве, ударных нагрузках и неправильной транспортировке велосипеда. Даже незначительное искривление может привести к неравномерному торможению, шуму и увеличенному износу колодок. В большинстве случаев устранить искривление возможно без замены диска – при помощи ручной правки с соблюдением конкретной последовательности действий.
Перед выпрямлением диск необходимо тщательно очистить от пыли, масла и остатков тормозной жидкости. Используется только чистая ветошь и обезжириватель на спиртовой основе. Осмотр проводится при хорошем освещении: диск прокручивается в калипере, а зазор между ним и колодками оценивается визуально и по звуку. Локальные участки биения определяются по контакту с колодками во время вращения.
Для правки применяются специальные ключи или плоские металлические предметы, не оставляющие заусенцев. Допустимый предел биения диска составляет не более 0,3 мм. Движения должны быть дозированными – изгиб выполняется поэтапно, с контролем результата после каждой коррекции. Основное усилие прикладывается строго в плоскости изгиба, чтобы избежать деформации других участков.
После завершения выпрямления важно повторно прокрутить колесо, проверить равномерность зазора и отсутствие контакта диска с колодками на всем протяжении оборота. Дополнительная проверка в динамике, во время торможения, позволяет убедиться в корректной работе системы. Если биение не удаётся устранить полностью, рекомендуется заменить диск, чтобы избежать перегрева суппорта и преждевременного износа.

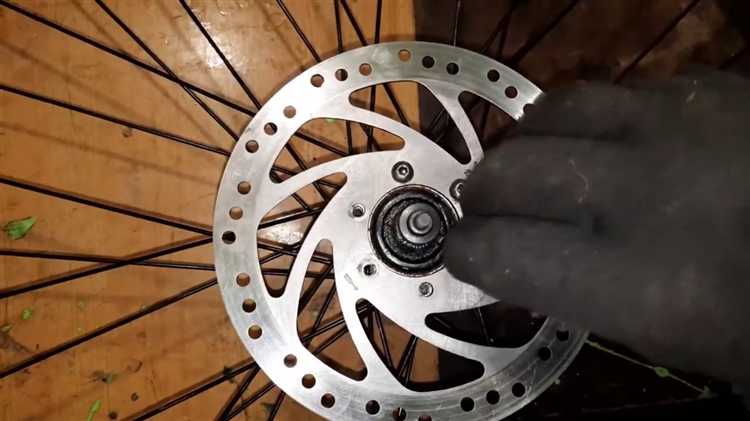

Как определить степень и характер деформации тормозного диска
Первичный признак деформации – неравномерный зазор между тормозным диском и колодками. Для оценки требуется вращать колесо и наблюдать за положением диска относительно суппорта или калипера. Если диск периодически задевает колодки, это указывает на его кривизну.
Для точной диагностики удобно использовать фиксированную точку, например, сам суппорт, либо поднести к диску тонкий штифт, спицу или шестигранник, не касаясь поверхности. Вращая колесо, следует наблюдать за расстоянием между этим ориентиром и кромкой диска. Боковое отклонение более 0,3–0,5 мм уже ощутимо влияет на эффективность торможения.
Важно отличать радиальное и аксиальное биение. Радиальное проявляется в виде вертикального «прыгания» диска и требует проверки его посадки на втулке. Аксиальное же – это боковое смещение, чаще всего связанное с механическим повреждением, например, ударом. Именно аксиальные деформации чаще поддаются ручному исправлению.
Если тормозной диск цепляет только в одном конкретном месте, деформация, скорее всего, локальная. В случае, когда биение наблюдается на большом участке, можно говорить о комплексной деформации, требующей более тщательной корректировки.
При выявлении визуально неочевидных искривлений эффективна проверка под лампой или направленным источником света: создавая тень между диском и плоскостью, можно заметить мельчайшие отклонения формы.
Какие инструменты нужны для ручного выпрямления ротора
Для точного и безопасного выпрямления тормозного ротора велосипеда вручную потребуется ограниченный, но строго определённый набор инструментов. Каждый из них выполняет конкретную функцию и необходим для корректной диагностики и правки деформаций.
- Ключ для правки роторов – специализированный инструмент с прорезями разной ширины для захвата ротора. Позволяет дозированно прикладывать усилие, исключая повреждение диска. Подходит для большинства стандартов (6 болтов и Center Lock).
- Индикатор биения – простейший способ контроля – это визуальный осмотр с использованием стационарного маркера. Более точный вариант – использование стрелочного индикатора с магнитным основанием. Он фиксирует боковые отклонения с точностью до десятых долей миллиметра.
- Шестигранные ключи (обычно 4 мм и 5 мм) – применяются для снятия калипера и ротора при необходимости. Без демонтажа не всегда удаётся добраться до искривлённого участка.
- Изопропиловый спирт и безворсовая салфетка – для обезжиривания поверхности ротора перед и после правки. Это важно для сохранения эффективности торможения.
- Перчатки из нитрила – защищают ротор от загрязнения руками. Масляные следы значительно ухудшают тормозные характеристики.
Дополнительно может пригодиться налобный фонарь для улучшения видимости тонких изгибов и зазоров между ротором и колодками. Работа в хорошо освещённой зоне упрощает процесс оценки биения.

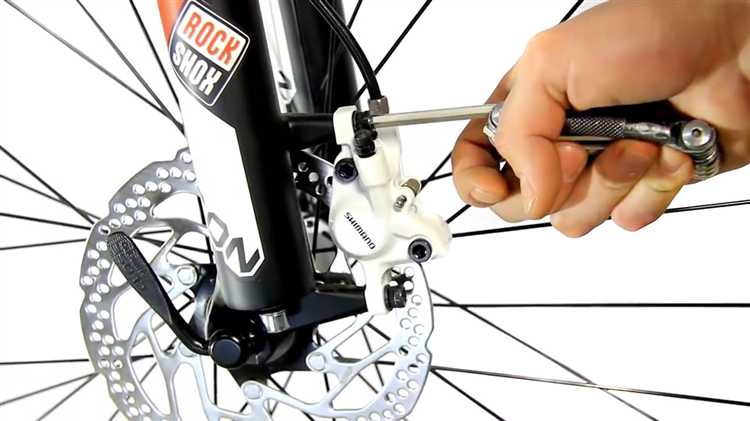

Как зафиксировать велосипед и обеспечить доступ к диску
Поставьте велосипед в ремонтную стойку с возможностью вращения рамы на 360°. Зажим крепите строго за подседельный штырь, не за раму – тонкостенные алюминиевые или карбоновые трубы легко повредить. Усилие на эксцентрике зажима стойки – 6–8 Н·м; этого достаточно, чтобы велосипед не провернулся при нагрузке на колесо.
Опустите переднее колесо до уровня глаз, развернув его так, чтобы суппорт оказался с внешней стороны вашей рабочей руки. На стойках без функции поворота снимите колесо и вставьте ось обратно в вилку: так вилка сохранит геометрию, а диск будет свободен от спиц и покрышки.
Перед фиксацией, заблокируйте тормоз: вставьте пластиковый разделитель вместо колодок и затяните ручку стяжкой‑липучкой. Это гарантирует постоянный зазор между колодками и ротором во время выправления.
Если стойки нет, переверните велосипед «на седло и руль». Перед тем как класть, снимите велокомпьютер и поворотные рычаги, чтобы не сломать. Под рули и седло подложите куски плотной ткани: так они не поцарапают лак. Колесо снимите и уложите на чистую ровную поверхность – ротор вверх. Для доступа к заднему диску используйте одноразовый держатель цепи, чтобы цепь не мешала.
Всегда работайте в зоне без ветра: даже небольшой порыв может раскачивать колесо и вносить ошибку до 0,1 мм – этого достаточно, чтобы после сборки диск задевал колодки.
Как найти точку биения и оценить направление изгиба
Для определения точки биения сначала необходимо обеспечить свободный доступ к тормозному диску и зафиксировать колесо, исключив его вращение относительно оси. Снимите суппорт или отведите колодки как можно дальше, чтобы они не мешали обзору и не создавали ложных признаков биения.
Медленно прокрутите колесо рукой, наблюдая за расстоянием между ротором и одной из колодок. Участок, в котором зазор резко уменьшается или происходит контакт, является точкой биения. Запомните её расположение относительно какой-либо метки на ободе или вилке (например, рядом с ниппелем или логотипом производителя).
Чтобы определить направление изгиба, продолжайте прокручивать колесо и следите за смещением диска относительно постоянной точки – например, кончика неподвижного шестигранника или другого тонкого предмета, установленного как индикатор на расстоянии 1–2 мм от ротора. Если диск отклоняется влево – изгиб направлен в сторону спиц, если вправо – в сторону втулки.
Также можно слегка прижать индикатор к внешнему краю диска: в точке биения произойдёт заметный толчок. Визуальная фиксация этого момента и направление смещения позволят точно оценить характер деформации – одностороннее отклонение, S-образный изгиб или множественные неровности.
Как выправлять диск с помощью разводного ключа или роторного инструмента
Перед выправлением убедитесь, что колесо установлено в раме и зафиксировано. Работайте с полностью охлаждённым диском, чтобы избежать микротрещин из-за перепадов температуры.
Для выправления с помощью разводного ключа используйте узкую губку ключа, плотно обхватывающую край ротора. Не прилагайте усилие к рабочей поверхности – только к внешнему кольцу диска. Максимальная ширина зажима – до 2–3 мм, чтобы не повредить профиль. Двигайтесь постепенно: изгибайте металл не более чем на 1–2 мм за попытку, контролируя результат вращением колеса и наблюдением за просветом между ротором и колодками.
Роторный инструмент (например, Park Tool DT-2) позволяет действовать точечно. Выберите подходящий вырез на инструменте: узкий – для ближнего к ступице участка, широкий – для внешней зоны. Заводите вырез инструмента на ротор, подбирая точку изгиба. Плавно тяните или толкайте диск в нужную сторону, опираясь на ступицу или перо рамы для стабилизации руки. Избегайте резких движений – контролируйте силу и амплитуду воздействия.
После каждого воздействия проверяйте биение визуально или по звуку трения о колодки. Важно добиться минимального остаточного отклонения, не превышающего 0,2 мм. По завершении убедитесь, что диск не задевает суппорт в любом положении колеса.
Что делать, если диск продолжает цеплять колодки после выправления
Если после ручного выпрямления тормозного диска он все равно задевает колодки, следует проверить несколько ключевых моментов и выполнить ряд действий:
- Проверка точности выправления: Медленно вращайте колесо, внимательно наблюдая за участками биения. Если биение сохраняется более 0,2 мм, нужно повторить выправление с точечной подгибкой диска в местах изгиба.
- Регулировка положения суппорта: Ослабьте крепления суппорта и слегка подвигайте его, добиваясь равномерного зазора между колодками и ротором. После этого затяните крепления при вращении колеса, чтобы суппорт занял правильное положение.
- Проверка колодок на износ и загрязнения: Изношенные, деформированные или загрязнённые колодки могут вызывать постоянное трение. При необходимости замените или очистите колодки спиртом или специальным очистителем тормозных деталей.
- Проверка осевого люфта и биения втулки колеса: Если колесо болтается в оси или втулка повреждена, это приводит к нестабильному положению ротора. Отрегулируйте подшипники или замените втулку.
- Контроль центровки ротора: Если ротор установлен неправильно (например, перекошен на посадочном месте), снимите и заново установите его с равномерным затягиванием крепежа крест-накрест.
При выполнении всех перечисленных действий зазор между диском и колодками должен быть в пределах 0,1–0,3 мм. При сохранении заеданий рекомендуется обратиться к профессиональному мастеру для диагностики системы тормозов и возможной замены ротора или суппорта.
Когда стоит заменить диск вместо дальнейшего выравнивания
Значительные деформации – если изгиб превышает 1 мм в радиусе ротора, исправление вручную часто неэффективно. Такой диск неустойчив и быстро возвращается в искривлённое состояние.
Трещины и видимые повреждения на рабочей поверхности или у крепёжных отверстий категорически исключают восстановление. Продолжение эксплуатации приводит к ухудшению торможения и опасности поломки.
Сильный износ – толщина ротора менее 1,5 мм или ближе к минимальной, указанной производителем, снижает прочность и теплоотвод. Выравнивание не решит проблему снижения эффективности торможения.
Постоянное биение после нескольких попыток выравнивания указывает на внутренние деформации металла или неправильный монтаж. В таких случаях новая деталь обеспечит стабильность и безопасность.
Рекомендуется сверить толщину ротора микрометром и внимательно осмотреть на наличие трещин перед каждой попыткой исправления. Если диагностика выявляет критические показатели, замена – единственный правильный выбор для сохранения работоспособности тормозной системы.
Вопрос-ответ:
Как определить, что тормозной диск велосипеда деформирован и требует выпрямления?
Признаки деформации диска включают ощущение биения в тормозах при вращении колеса, неравномерное затормаживание, а также видимые изгибы или искривления на поверхности ротора. Проверить можно, установив велосипед на подставку и медленно вращая колесо рядом с неподвижным предметом, например, скрепкой, закреплённой на вилке. Если диск периодически задевает скрепку, значит, есть зона биения и требуется корректировка.
Какие инструменты нужны для ручного выпрямления тормозного диска и как ими пользоваться?
Для работы обычно используют разводной ключ или специальные роторные щипцы, а также тонкую оправку или плоскогубцы с бережным захватом. Разводной ключ применяется для аккуратного сгибания диска в нужном месте, обеспечивая плавное исправление изгиба. Щипцы с мягкими накладками помогут не повредить поверхность ротора при захвате. Важно выполнять выпрямление постепенно, без резких движений, чтобы избежать появления новых трещин или микротрещин в металле.
Можно ли выпрямить диск самостоятельно без демонтажа колеса? Какие нюансы следует учесть?
Выпрямление ротора без снятия колеса возможно, если диск не сильно повреждён и есть свободный доступ к его краям. Для этого велосипед ставят на ремонтную стойку или переворачивают вверх тормашками, чтобы обеспечить стабильность и удобство работы. При этом важно контролировать усилие и точность прикладываемого воздействия, чтобы не усугубить деформацию. Однако при сильных изгибах рекомендуется снять колесо — это даст лучший доступ и снизит риск случайных повреждений прилегающих деталей.
В каких случаях замена тормозного диска предпочтительнее выпрямления?
Если диск имеет глубокие трещины, сильные зазубрины или деформация слишком масштабна, чтобы её можно было исправить вручную, замена становится необходимой. Кроме того, если после нескольких попыток выпрямления ротор продолжает зацеплять колодки или появляется сильный нагрев при торможении, это сигнал к замене. Износ толщины диска ниже минимального уровня, указанный производителем, также требует установки нового ротора для безопасного торможения.
