Клапан рециркуляции отработанных газов (EGR) на Hyundai Porter 1 установлен для снижения выбросов оксидов азота. Однако со временем он становится источником нестабильной работы двигателя. Наиболее распространённые симптомы – провалы при разгоне, нестабильный холостой ход и повышенный расход топлива. При значительном загрязнении системы EGR часто наблюдается снижение тяги и ошибки по смеси.
Заглушка клапана ЕГР позволяет устранить влияние повторного всасывания выхлопных газов. На дизельных версиях Porter 1 с двигателем D4BF это особенно актуально: после 150–200 тыс. км пробега сажевые отложения в каналах EGR могут практически перекрывать поток воздуха. Заглушка с тонкой металлической пластиной между фланцами – самое распространённое решение среди владельцев.
Перед установкой заглушки важно отключить клапан электрически, если он управляется ЭБУ. В противном случае возможен переход в аварийный режим. При этом на некоторых модификациях Hyundai Porter 1 требуется корректировка прошивки блока управления. В моделях без электронного управления достаточно механической заглушки.
Установка заглушки не допускается в странах с обязательным контролем токсичности, так как вмешательство в систему EGR официально запрещено. Однако в условиях отсутствия контроля или при эксплуатации в закрытых территориях решение остаётся на усмотрение владельца. При этом важно оценивать не только экологические, но и технические последствия вмешательства.
Признаки неисправности клапана EGR на Hyundai Porter 1
На двигателях Hyundai Porter 1 с системой рециркуляции отработавших газов неисправность клапана EGR может проявляться рядом характерных симптомов. Один из наиболее частых – неровная работа на холостом ходу. При этом двигатель может нестабильно держать обороты, «троить» или заглохнуть после запуска.
Следующий признак – ухудшение динамики при разгоне. Если клапан заклинил в открытом положении, часть отработанных газов постоянно поступает обратно во впуск, обедняя смесь. Это приводит к снижению мощности и вялому отклику на педаль газа, особенно при нагрузке.
Повышенный расход топлива также может указывать на сбои в работе EGR. В условиях некорректной работы системы ЭБУ пытается компенсировать изменения в составе смеси, увеличивая подачу топлива. Особенно это заметно при езде по трассе или в городском режиме с частыми остановками.
Появление черного дыма из выхлопной трубы говорит о переобогащении смеси. Это может быть следствием постоянного открытия клапана и некорректного дозирования воздуха. Визуальный осмотр свечей зажигания или форсунок также может подтвердить проблему – они покрываются черным нагаром.
Ошибки по системе EGR фиксируются в памяти блока управления. Наиболее распространённые коды ошибок: P0401 (недостаточный поток EGR), P0402 (избыточный поток), P0404 (неисправность положения клапана). Диагностика сканером позволяет точно определить характер неисправности и необходимость вмешательства.
Если при подключении диагностического оборудования показания датчика положения EGR не изменяются при изменении оборотов, это указывает на его заклинивание или обрыв цепи. В некоторых случаях возможно временное восстановление работоспособности путём очистки, однако при износе штока или заслонки требуется замена.

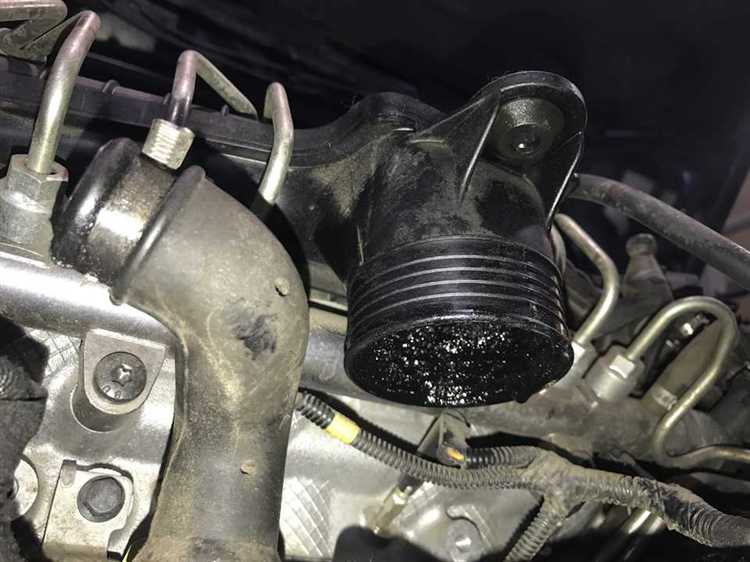

Нюансы расположения и конструкции EGR в двигателе Porter первого поколения
На Hyundai Porter 1 с дизельными двигателями, включая популярный D4BF (2.5 л), клапан EGR располагается на задней части впускного коллектора, ближе к стенке моторного щита. Это затрудняет доступ к нему без снятия части навесного оборудования или патрубков системы впуска. Важно учитывать это при планировании демонтажа или установки заглушки.
Конструкция системы EGR в Porter 1 отличается простотой. Основные элементы включают:
- механический клапан EGR с вакуумным управлением;
- вакуумная магистраль, идущая от электромагнитного клапана;
- трубопровод, соединяющий выпускной коллектор с впускным каналом через корпус клапана EGR;
- иногда – температурный датчик, встроенный в канал EGR, в зависимости от модификации.
Клапан крепится к впускному коллектору с помощью двух болтов. Канал от выпускного коллектора – в виде жесткой металлической трубки, проложенной вдоль блока цилиндров. Герметизация осуществляется металлическими прокладками с фланцами.
При установке заглушки нужно учитывать следующее:
- заглушка ставится между фланцем трубки и корпусом клапана или между трубкой и выпускным коллектором;
- использование стандартных прокладок с обрезанной центральной частью нежелательно – под действием температуры металл может деформироваться и нарушить герметичность;
- оптимально использовать заглушки из жаростойкой стали толщиной не менее 2 мм;
- на моделях с температурным датчиком или клапаном с обратной связью возможна фиксация ошибки ECU, которую придётся гасить отдельно;
- при удалении трубки рекомендуется изготовить переходник или вторую заглушку для крепления на выпускной коллектор.
При обслуживании системы EGR на Porter 1 важно учитывать термическую нагрузку и ограниченное пространство в моторном отсеке. Разборка требует аккуратности – крепёж нередко прикипает, особенно на машинах старше 10 лет.

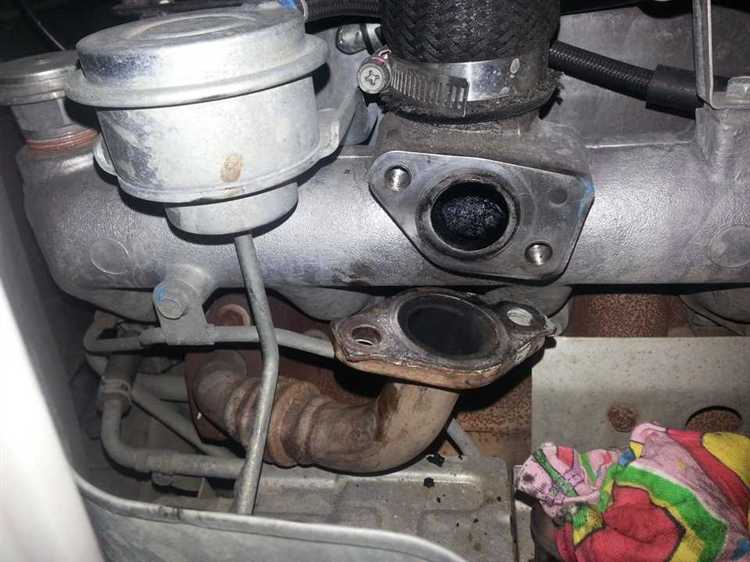

Подбор подходящей заглушки для клапана EGR на Porter 1
Для двигателя D4BF, устанавливаемого на Hyundai Porter 1, применяется механическая заглушка, перекрывающая канал рециркуляции. Наиболее часто используется стальная пластина толщиной 2–3 мм с двумя монтажными отверстиями под штатные болты крепления клапана. Форма заглушки – прямоугольная или овальная, в зависимости от конструкции фланца. Размеры необходимо снимать с конкретного экземпляра, так как встречаются отличия в зависимости от года выпуска и типа впускного коллектора.
Перед установкой важно убедиться, что прокладки между фланцем и заглушкой выдерживают температуру и давление выхлопных газов. Рекомендуется использовать жаростойкий материал – например, прокладки из асбестового аналога или металло-графитовые. Некоторые мастера дополнительно наносят герметик, устойчивый к температурам до 1000 °C, хотя это не всегда требуется при качественном прилегании деталей.
При наличии клапана с внешним трубопроводом подводки от выпускного коллектора может потребоваться не только заглушка на корпус, но и глухая шайба на соединение трубки. Диаметр такой шайбы – около 20 мм, с центральным отверстием, закрытым сваркой или изначально выполненной без отверстия.
Для исключения ошибок в подборе рекомендуется демонтировать клапан и использовать его как шаблон. Некачественно подобранная заглушка может привести к утечке отработанных газов, ошибкам по составу смеси или некорректной работе турбокомпрессора (если установлен).
Пошаговая инструкция по установке заглушки на клапан EGR
1. Подготовка инструментов и доступа: Понадобятся ключи на 10 и 12, отвертка, проникающая смазка (WD-40 или аналог), ветошь и перчатки. Работы удобнее проводить на холодном двигателе. Отключите минусовую клемму аккумулятора.
2. Снятие впускного патрубка: Для доступа к клапану EGR необходимо снять гофру или патрубок, идущий от воздушного фильтра к впускному коллектору. Ослабьте хомуты и аккуратно отсоедините элементы, не повредив датчики и провода.
3. Поиск клапана EGR: На Hyundai Porter 1 с дизельным двигателем D4BF клапан EGR расположен с левой стороны впускного коллектора, ближе к моторному щиту. Клапан соединён металлической трубкой с выпускным коллектором.
4. Обработка резьбовых соединений: Болты, крепящие трубку EGR, часто прикипают. Нанесите проникающую смазку и подождите 5–10 минут. Работайте аккуратно, чтобы не сорвать резьбу.
5. Демонтаж трубки EGR: Открутите два болта на фланце соединения трубки с выпускным коллектором. Снимите трубку. Убедитесь, что прокладки не остались в посадочных местах.
6. Установка заглушки: Заглушку устанавливают на место трубки. Она должна точно совпадать с отверстиями крепления. Используйте термостойкие прокладки с обеих сторон. Затяните болты равномерно, не перетягивая. Рекомендуемый момент затяжки – около 20 Н·м.
7. Проверка герметичности: После установки осмотрите соединение на предмет зазоров. При необходимости подтяните крепление. Допустимо использовать герметик, устойчивый к температурам до 600 °C.
8. Сборка и запуск: Установите все снятые элементы на место. Подключите аккумулятор. Запустите двигатель и дайте поработать на холостом ходу. Отсутствие звуков подсоса и выхлопных газов в районе установки заглушки указывает на корректную установку.
Изменения в работе двигателя после установки заглушки
После установки заглушки на клапан EGR у двигателя Hyundai Porter 1 наблюдаются конкретные изменения, связанные с перераспределением потоков выхлопных газов и особенностями смесеобразования.
Устранение повторного ввода выхлопных газов приводит к увеличению содержания кислорода во впуске. Это повышает стабильность сгорания при низких и средних оборотах, особенно в холодное время года. Пуск двигателя становится более уверенным, а прогрев ускоряется.
Уменьшение отложений во впускном коллекторе наблюдается уже через несколько сотен километров пробега. Коллектор дольше сохраняет чистоту, снижается риск засорения каналов и образования сажи на впускных клапанах.
Повышается термическая нагрузка на головку блока и поршни, особенно при длительной работе на высоких оборотах. Это связано с увеличением температуры сгорания при отсутствии инертных газов, ранее поступавших через EGR. На двигателях с повышенным износом это может ускорить проявление дефектов.
Изменяется кривая подачи топлива в системах с электронным управлением. Блок управления может фиксировать отклонения от заданных параметров по датчикам массового расхода воздуха и давления во впуске. В отдельных случаях это вызывает появление ошибок, если программно не отключён EGR.
На атмосферных двигателях без системы самодиагностики установка заглушки проходит без последствий для работы электронных компонентов. В дизельных версиях с ТНВД Bosch VE и аналогичными системами механического управления топливом отмечается небольшое снижение дымности при ускорении.
Динамика разгона может стать более ровной, особенно на частично прогретом двигателе. Однако прирост мощности минимален и не ощущается в большинстве режимов эксплуатации.
Рекомендуется после установки заглушки контролировать температуру охлаждающей жидкости и состояние поршневой группы, особенно при повышенных нагрузках. Для предотвращения перегрева целесообразно соблюдать интервалы замены масла и исключить затяжные подъемы на высоких передачах.

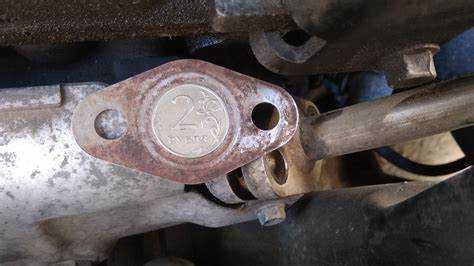

Необходимость перепрошивки ЭБУ при отключении EGR
После установки заглушки на клапан EGR на Hyundai Porter 1 штатная система управления двигателем продолжает воспринимать его как рабочий элемент. ЭБУ (электронный блок управления) ожидает поступления сигнала с клапана и может регистрировать ошибку по его отсутствию или неправильной работе.
Типичная ошибка – P0401 (недостаточный поток рециркуляции). Она появляется, когда блок управления не фиксирует изменение параметров впускного коллектора при попытке открытия EGR. Эта ошибка не только загорается на панели, но и может приводить к ограничению мощности или переходу двигателя в аварийный режим.
Чтобы избежать повторяющихся ошибок и обеспечить стабильную работу двигателя после физического отключения EGR, требуется корректировка программного обеспечения ЭБУ. Это включает удаление алгоритмов, связанных с контролем EGR, и отключение диагностики, связанной с его работой.
Прошивка подбирается индивидуально в зависимости от версии блока управления. Для Hyundai Porter 1 чаще всего используется ЭБУ Siemens или Bosch, каждый из которых требует специфического подхода. Работа выполняется через диагностический разъём с использованием специализированного оборудования – KESS, K-TAG, Galletto и аналогичных приборов.
Важно: попытки механически заглушить EGR без перепрошивки в большинстве случаев приводят к нестабильной работе, увеличению расхода топлива и невозможности пройти техосмотр. Также может пострадать работа других систем, если ЭБУ перейдёт в аварийный режим.
Для корректной деактивации системы EGR рекомендуется обращаться к специалистам, работающим с прошивками именно для коммерческого транспорта Hyundai. Это исключит риски повреждения ЭБУ и обеспечит адаптацию программного обеспечения к новым условиям работы двигателя.
Юридические и экологические последствия удаления EGR
Удаление клапана EGR на Hyundai Porter 1 может повлечь за собой административную ответственность, особенно при эксплуатации автомобиля в странах с обязательным экологическим контролем. В РФ, например, езда с вмешательством в систему снижения выбросов квалифицируется как несоответствие конструкции транспортного средства установленным требованиям. Это может повлечь штраф по статье 12.5 КоАП РФ и отказ в прохождении технического осмотра.
С точки зрения экологии, удаление системы EGR увеличивает выбросы оксидов азота (NOx). Эти газы образуются при высокотемпературном сгорании топлива и оказывают токсическое воздействие на окружающую среду. Без рециркуляции отработанных газов температура в камере сгорания повышается, что ведёт к росту концентрации NOx в выбросах.
В странах Евросоюза и ряде других государств любое вмешательство в системы очистки выхлопа (в том числе отключение EGR) строго запрещено. На практике это означает, что автомобили с удалённой системой рециркуляции не проходят техосмотр и могут быть исключены из эксплуатации. В некоторых случаях возможно аннулирование регистрации ТС.
Рекомендуется перед удалением клапана EGR уточнить местные нормы и возможные последствия. В ряде регионов допустимо использование транспортных средств с отключённой системой рециркуляции только вне общественных дорог, например, в составе сельхозтехники или для внутризаводской логистики.
Вопрос-ответ:
Можно ли поставить заглушку на клапан ЕГР на Hyundai Porter 1 без перепрошивки ЭБУ?
Физически установить заглушку на клапан ЕГР можно и без перепрошивки. Однако после этого на панели приборов часто загорается индикатор «Check Engine», а в памяти блока управления появляются ошибки, связанные с некорректной работой системы рециркуляции. Со временем это может сказаться на работе двигателя — например, появятся провалы при разгоне или нестабильный холостой ход. Перепрошивка позволяет отключить программную часть EGR, чтобы избежать этих проблем.
Какие могут быть последствия для двигателя, если просто поставить заглушку и не трогать электронную часть?
Если заглушить клапан ЕГР без изменения прошивки, двигатель может начать работать с перебоями, особенно на малых оборотах. Также возможны увеличение расхода топлива и неравномерная подача воздуха, из-за чего смесь может стать бедной или богатой в зависимости от условий. В некоторых случаях блок управления может перейти в аварийный режим. Это не всегда происходит сразу, но со временем становится более выраженным.
Есть ли какие-то особенности конструкции ЕГР на Porter первого поколения?
На первом поколении Porter система EGR выполнена достаточно просто: используется вакуумный клапан, соединённый с впускным и выпускным коллекторами. Конструкция предполагает металлическую трубку, по которой отработавшие газы возвращаются во впуск. Сам клапан часто забивается сажей, из-за чего залипает в открытом положении. Это приводит к ухудшению тяги и нестабильной работе мотора. Из-за сравнительно простого устройства установка заглушки возможна без сложных переделок.
Какие юридические риски могут возникнуть после удаления EGR?
В некоторых странах или регионах удаление системы EGR считается вмешательством в экологическую часть транспортного средства и может повлечь штрафы или отказ в прохождении технического осмотра. Особенно это касается машин, зарегистрированных в городах с повышенными требованиями к выбросам. Если на диагностике выявят отсутствие рециркуляции, это могут расценить как нарушение.
Как выбрать подходящую заглушку для ЕГР на Porter 1?
Подбор заглушки зависит от конкретного двигателя, установленного на вашем Porter. Нужно учитывать диаметр посадочного места, форму отверстий и наличие прокладки. Чаще всего используются стальные или алюминиевые пластины с отверстиями под болты. Лучше всего снять старый клапан и сравнить посадочную плоскость с размерами приобретаемой заглушки. Некоторые водители изготавливают заглушку самостоятельно из листового металла, но при этом стоит соблюдать точность, чтобы избежать утечек выхлопных газов.
Какие последствия может вызвать установка заглушки клапана ЕГР на Hyundai Porter 1?
Установка заглушки на клапан ЕГР приводит к прекращению подачи отработавших газов обратно во впускной коллектор. Это может повлиять на работу двигателя: часто наблюдается улучшение отзывчивости педали газа и снижение накопления нагара внутри впускного тракта. Однако такая модификация влияет на показатели токсичности выхлопа и может вызвать появление ошибок в системе управления двигателем. В некоторых случаях требуется корректировка программного обеспечения ЭБУ, чтобы исключить ошибки и сбои. Кроме того, установка заглушки противоречит действующим нормам по выбросам и может стать причиной проблем при техосмотре или проверке на дороге.
