Лямбда зонд с четырьмя проводами – это один из самых распространённых типов датчиков кислорода, устанавливаемый в бензиновых двигателях с электронной системой управления. Два провода отвечают за питание встроенного нагревателя, остальные два – за передачу сигнала ЭБУ. Проверка такого датчика мультиметром позволяет определить его работоспособность без снятия.
Перед началом диагностики важно дать двигателю поработать 5–10 минут, чтобы зонд прогрелся до рабочей температуры. Для проверки нагревательного элемента необходимо измерить сопротивление между двумя проводами нагревателя (обычно одинакового цвета). Нормальные значения сопротивления – от 5 до 14 Ом. Значения ниже 3 Ом или выше 20 Ом указывают на неисправность нагревателя.
Для оценки сигнальных проводов необходимо использовать мультиметр в режиме измерения постоянного напряжения. Один щуп подключается к сигнальному проводу, второй – к массе. На прогретом двигателе напряжение должно колебаться в пределах 0,1–0,9 В с частотой 1–2 колебания в секунду. Стабильное или отсутствующее напряжение свидетельствует о выходе зонда из строя или проблемах с соединением.
Важно помнить: перепутанные провода, загрязнённые контакты и плохая масса могут дать ложные результаты. Перед заменой датчика рекомендуется прозвонить всю цепь от ЭБУ до разъёма и исключить механические повреждения.
Назначение каждого из 4 проводов лямбда зонда
Четырёхпроводной лямбда зонд оснащён двумя силовыми и двумя сигнальными линиями. Два провода предназначены для подогрева датчика, два – для передачи сигнала ЭБУ.
Первый провод – это сигнал «+» нагревателя. Он подключается к цепи зажигания или к управляющему реле, подающему 12 В при включении зажигания. Цвет провода зависит от производителя, но часто белого цвета.
Второй провод – масса нагревателя. Через него проходит ток, замыкая цепь подогрева. Он подключается на корпус автомобиля или к массе ЭБУ. Обычно имеет также белую окраску, как и первый, что требует точной прозвонки при диагностике.
Третий провод – сигнальный. Он передаёт аналоговое напряжение от 0,1 до 0,9 В в зависимости от состава смеси. Это ключевой канал для определения состава выхлопа. Часто окрашен в чёрный или синий цвет.
Четвёртый провод – сигнальная масса. Он обеспечивает устойчивую работу сигнального контура и защищает от помех. Как правило, серого или чёрного цвета, отличается от массы нагревателя.

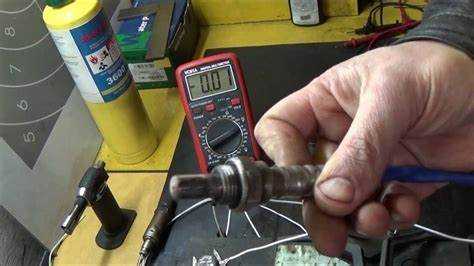

Подготовка тестера и автомобиля к проверке
Перед началом проверки убедитесь, что тестер (мультиметр) способен измерять напряжение в диапазоне от 0 до 1 В с точностью не ниже 0,1 В. Предпочтительно использовать цифровой тестер с функцией фиксации показаний. Установите режим измерения постоянного напряжения (DCV) и выберите предел до 2 В для более точной диагностики сигнала от лямбда-зонда.
Отключите зажигание автомобиля. Дождитесь, пока двигатель остынет до температуры ниже 50 °C, чтобы избежать ожогов при доступе к датчику. Найдите лямбда-зонд по схеме конкретного автомобиля – как правило, он расположен до (upstream) или после (downstream) катализатора во впускной системе выхлопа.
Идентифицируйте четыре провода на разъёме зонда. Обычно два белых – подогрев, чёрный – сигнальный, серый или синий – «масса» сигнала. Подтвердите это по схеме автомобиля, так как цветовая маркировка может отличаться. Убедитесь, что доступ к разъёму не затруднён – при необходимости снимите защиту или пластиковые кожухи.
Для подключения щупов используйте иглы или специальные диагностические адаптеры, чтобы не повредить контакты. Никогда не втыкайте щупы прямо в разъём без прокладок. Проверьте целостность проводки визуально: наличие коррозии, изломов или перегрева может повлиять на точность измерений.
Измерение сопротивления нагревательного элемента
Для проверки нагревательного элемента лямбда-зонда с четырьмя проводами потребуется мультиметр в режиме измерения сопротивления (Ω). Обычно два из четырёх проводов предназначены именно для питания нагревателя. Их цвет зависит от производителя, но чаще всего это два одинаковых по цвету провода (например, белые).
- Обесточьте цепь и дайте датчику остыть до температуры окружающей среды. Измерения на горячем датчике могут быть некорректны.
- Отсоедините разъём лямбда-зонда, чтобы исключить влияние других компонентов цепи.
- Подключите щупы мультиметра к двум проводам нагревателя. Не имеет значения, какой щуп к какому проводу – сопротивление не зависит от полярности.
Нормальное сопротивление нагревательного элемента должно находиться в пределах от 3 до 14 Ом. Конкретное значение зависит от модели датчика:
- Для большинства современных зондов Bosch: 4–8 Ом.
- Denso и NTK могут показывать 6–14 Ом.
Если сопротивление стремится к нулю – это признак короткого замыкания в спирали нагревателя. При значении, стремящемся к бесконечности (обрыв цепи), нагреватель не функционирует.
Неправильное сопротивление требует замены всего датчика – ремонт нагревательного элемента нецелесообразен и технически сложен.
Проверка наличия питания на нагрев лямбда зонда
Для проверки питания на нагревательный элемент четырёхпроводного лямбда-зонда необходимо определить два провода, отвечающих за питание и массу нагревателя. Обычно это два одинаковых по цвету провода, но перед проверкой желательно свериться с электросхемой конкретного автомобиля.
Включите зажигание, не запуская двигатель. Подключите чёрный щуп мультиметра к заведомо надёжной «массе» кузова. Красный щуп подсоедините к предполагаемому плюсовому проводу нагревателя. Установите мультиметр в режим измерения постоянного напряжения (DC) до 20 В. На исправной цепи нагрева напряжение должно находиться в пределах 11,5–14 В.
Если напряжение отсутствует, проверьте предохранитель и реле цепи питания зонда. При наличии питания, но неработающем нагревателе – возможен обрыв внутри самого датчика или плохой контакт в разъёме.
Измерение сигнального напряжения при прогретом двигателе
Для точной диагностики лямбда-зонда с четырьмя проводами необходимо измерить сигнальное напряжение при полностью прогретом двигателе. Температура выхлопных газов должна достигать не менее 300 °C – только в этом режиме датчик работает корректно.
Подключите черный щуп мультиметра к массе двигателя, красный – к сигнальному проводу датчика (обычно черный или серая изоляция). Установите режим постоянного напряжения с пределом до 2 В.
На холостом ходу при стабильной температуре ОЖ около 90 °C сигнальное напряжение должно колебаться от 0,1 до 0,9 В с частотой не менее 1–2 раз в секунду. Плавное или запаздывающее изменение указывает на старение сенсора или плохую связь с ЭБУ.
Для проверки реакции на смесь создайте кратковременное обогащение, например, резким нажатием педали газа. Напряжение должно быстро подскочить к 0,8–0,9 В. При создании обедненной смеси (например, отключением вакуумного шланга) – упасть к 0,1–0,2 В. Отсутствие быстрой реакции говорит о низкой чувствительности элемента.
Если напряжение стабильно и не изменяется, проверьте питание и обогрев лямбда-зонда, целостность сигнальной цепи, а также целостность выхлопной системы до датчика. Длительное отсутствие пульсаций даже при исправной проводке – причина для замены.
Анализ изменения сигнала при резком нажатии на газ
При резком открытии дроссельной заслонки напряжение на выходе лямбда-зонда с 4 проводами резко изменяется в течение 100–300 миллисекунд. Сигнал переходит из стабильного значения около 0,45 В (стехиометрия) к пикам до 0,9 В при богатой смеси и до 0,1 В при обеднённой. Ключевой параметр – скорость нарастания и спада напряжения, которая должна превышать 100 мВ/с для исправного датчика.
Проводя замеры тестером в режиме постоянного напряжения, фиксируйте показания в момент резкого нажатия на газ и через 0,5 секунды. Если изменение сигнала меньше 200 мВ или задержка превышает 0,5 с, это указывает на загрязнение или ухудшение чувствительности зонда.
Оптимальное поведение лямбда-зонда – быстрый переход с четко выраженными колебаниями напряжения в диапазоне 0,1–0,9 В при смене нагрузки двигателя. Стабильный сигнал без резких колебаний свидетельствует о неисправности или проблемах в цепи питания и нагрева датчика.
При диагностике обязательно проверяйте целостность цепей питания и нагревателя лямбда-зонда, так как их сбои влияют на скорость реакции датчика на изменение смеси, что проявляется в замедленном или нечетком изменении сигнала при резком нажатии на газ.
Проверка заземления и цепей массы датчика
Для проверки заземления лямбда-зонда с четырьмя проводами необходимо измерить сопротивление между проводом массы датчика и кузовом автомобиля. Значение сопротивления должно быть близко к нулю, обычно не более 0,1 Ом. При превышении этого показателя требуется проверить качество контакта массы и устранить коррозию или повреждения проводки.
Подключите тестер в режиме омметра к минусовому проводу датчика и к металлической части кузова, предварительно сняв разъем для точности измерения. Если сопротивление значительно выше нормы, осмотрите массу на предмет изломов, окислений или ослабленных клемм. Особое внимание уделите местам прохождения провода через перегибы и креплениям к кузову.
Для оценки целостности цепей массы можно провести тест на наличие короткого замыкания между массой и другими проводами датчика. При нормальном состоянии цепей тестер должен показывать разрыв цепи (бесконечное сопротивление). Наличие низкого сопротивления укажет на повреждение изоляции или неправильное подключение.
Также рекомендуется проверить контакт заземления блока управления двигателем, так как неправильная масса блока влияет на корректную работу лямбда-зонда. Для этого измерьте сопротивление между массой датчика и массой ЭБУ; оно должно быть минимальным и стабильно низким.
В случае обнаружения проблем с заземлением устраните дефекты пайкой или заменой поврежденных участков проводки, затем повторите измерения. Только при надежном заземлении показания лямбда-зонда будут точными и стабильными.
Типичные ошибки при проверке и их устранение
Неверное подключение проводов лямбда-зонда к тестеру часто приводит к искажённым результатам. В 4-проводных датчиках два провода отвечают за нагрев, а два – за сигнальный сигнал. Перепутывание сигнальных и нагревательных проводов вызывает отсутствие показаний или неправильные значения напряжения.
Ошибка при выборе режима измерения мультиметра снижает точность проверки. Для измерения сопротивления нагревателя следует использовать режим омметра с пределом до 10 Ом, для проверки сигнального выхода – режим вольтметра постоянного тока с диапазоном до 1 В.
Неправильное состояние двигателя и нагретый датчик влияют на результаты. Измерения сигнала лямбда-зонда выполняются при работающем и прогретом двигателе (температура датчика не ниже 300 °C), иначе показания будут нестабильными или отсутствовать.
Примеси и окислы на контактах разъёма вызывают скачки сопротивления и прерывание цепи. Очистка контактов с помощью специальных очистителей и проверка плотности соединения устраняет эти проблемы.
- Отсутствие стабильного питания нагревательного элемента – проверьте предохранители и состояние проводки.
- Высокое сопротивление сигнального провода – выполните прозвонку цепи, особенно после участка с перегибами или коррозией.
- Ошибки при измерении сигналов – используйте тестер с функцией записи или осциллограф для контроля пульсаций напряжения от 0,1 до 0,9 В при рабочем двигателе.
- Игнорирование заводских рекомендаций – обязательно сверяйтесь с технической документацией конкретной модели датчика для корректного выбора режимов и значений.
Систематический подход и контроль каждого этапа проверки позволяют избежать распространённых ошибок и обеспечить точную диагностику 4-проводного лямбда-зонда.
Вопрос-ответ:
Как определить, что лямбда-зонд с четырьмя проводами исправен без замены?
Для проверки работоспособности лямбда-зонда с четырьмя проводами можно использовать мультиметр в режиме измерения сопротивления и напряжения. Сначала нужно отключить датчик и замерить сопротивление между проводами питания нагревателя — оно должно соответствовать параметрам, указанным в документации. Затем проверяют сигнал датчика при работе двигателя: напряжение должно меняться в определённом диапазоне, показывая реакцию на содержание кислорода в выхлопных газах.
Почему у лямбда-зонда с 4 проводами есть два провода для нагревателя и два для сигнала?
В лямбда-зонде с четырьмя проводами два из них отвечают за питание встроенного нагревательного элемента, который быстро прогревает датчик до рабочей температуры. Это позволяет датчику сразу начать корректно работать, не ожидая разогрева двигателя. Остальные два провода передают электрический сигнал, который отражает содержание кислорода в выхлопных газах и используется для регулировки топливной смеси.
Как правильно подключить тестер для проверки нагревательного элемента лямбда-зонда?
Чтобы проверить нагревательный элемент, сначала отключите разъём датчика. Установите мультиметр в режим измерения сопротивления (Ом). Подключите щупы тестера к двум проводам, предназначенным для нагревателя (их можно найти в инструкции по эксплуатации или сервисной документации). Если мультиметр показывает сопротивление в пределах нормы (обычно от 2 до 10 Ом, в зависимости от модели), нагреватель исправен. При бесконечном или очень большом сопротивлении элемент неисправен.
Можно ли проверить сигнал лямбда-зонда тестером, не снимая его с автомобиля?
Да, сигнал можно проверить, не снимая датчик. Для этого нужно включить двигатель и дать ему прогреться до рабочей температуры. Затем переключите тестер в режим измерения напряжения постоянного тока и подключите щупы к сигнальным проводам. В норме напряжение будет колебаться примерно между 0,1 и 0,9 В, показывая изменение состава выхлопных газов. Если показания стабильны и не меняются, датчик может быть неисправен.
Какие ошибки могут возникнуть при неправильной проверке лямбда-зонда с четырьмя проводами тестером?
Основные ошибки связаны с неправильным выбором режимов измерения или неправильным подключением щупов. Например, попытка измерить сигнал в режиме сопротивления не даст полезной информации. Подключение щупов к неправильным проводам может привести к повреждению датчика или мультиметра. Также не рекомендуется проверять датчик при холодном двигателе, так как сигнал тогда может быть некорректным. Важно учитывать специфику модели и следовать инструкции.
Как правильно проверить лямбда-зонд с четырьмя проводами мультиметром?
Для проверки лямбда-зонда с четырьмя проводами мультиметром необходимо определить, какие провода отвечают за питание, заземление и сигналы датчика. Обычно два провода предназначены для нагревателя, а два — для сигнала. Сначала измерьте сопротивление между проводами нагревателя, оно должно соответствовать значению, указанному в технической документации (часто около 4-10 Ом). Затем включите двигатель, подключите мультиметр в режим измерения напряжения к сигнальным проводам и наблюдайте изменение напряжения при изменении состава смеси — оно должно колебаться примерно от 0,1 В до 0,9 В. Если показания не меняются или остаются постоянными, датчик может быть неисправен.
