Неправильное подключение акустических систем может привести к фазовым искажениям, из-за которых звучание становится размазанным и невыразительным. Особенно это критично при установке нескольких динамиков, когда важно сохранить согласованную полярность для корректного воспроизведения стереосигнала. Мультиметр позволяет точно определить полярность динамика и избежать ошибок при монтаже.
Важно: измерения выполняются на отключённой акустике, без подключения к усилителю или головному устройству. Это исключает риск повреждения оборудования и обеспечивает точность результата. При этом рекомендуется использовать напряжение не выше 1,5 В, чтобы не повредить катушку динамика.
Метод с мультиметром особенно полезен при работе с динамиками, снятыми с заводской проводки, на которых отсутствуют маркировки или цветовые обозначения полярности. Проверка позволяет быстро и точно определить нужное подключение без дополнительных устройств.
Как определить контакты мультиметра для проверки
Для проверки полярности динамика важно правильно подключить щупы мультиметра. Большинство цифровых моделей имеют два гнезда: «COM» (общий) и «VΩmA». Черный щуп всегда вставляется в разъём «COM», он считается минусовым. Красный – в гнездо «VΩmA», он используется для подачи положительного потенциала при измерениях.
Перед началом проверки переведите мультиметр в режим измерения напряжения постоянного тока (обозначается как «DCV»). Выберите диапазон 2 В или 20 В – этого достаточно для оценки мгновенного напряжения, которое генерируется катушкой динамика при кратковременном замыкании цепи.
При соединении щупов с контактами динамика обратите внимание на отклонение стрелки (в аналоговой модели) или знак перед числом (в цифровой). Если дисплей показывает положительное значение, значит, красный щуп подключён к положительной клемме динамика. Если значение отрицательное – подключение обратное.
После идентификации контактов мультиметра исключите их перепутывание. Маркируйте щупы, если это необходимо, и не допускайте касания металлических наконечников между собой во время измерений. Это предотвратит ложные показания и ускорит процесс определения полярности.

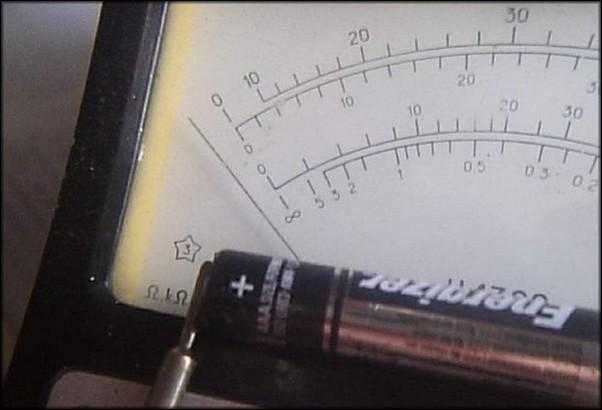

Подготовка динамика и мультиметра к проверке
Отключите динамик от усилителя или акустической системы, чтобы исключить влияние постороннего напряжения. Наличие подключённого оборудования может привести к искажённым показаниям или повреждению мультиметра.
Установите мультиметр в режим измерения постоянного напряжения (обычно обозначается как «DCV» или «V⎓»). Выберите нижний предел измерения – в большинстве моделей подойдёт диапазон до 20 В.
Проверьте батарею мультиметра – тусклый экран или нестабильные показания свидетельствуют о необходимости замены. Для точности измерения напряжение питания прибора должно быть в норме.
Проверка работы щупов проводится замыканием их между собой. В режиме прозвонки должен прозвучать звуковой сигнал. Если его нет – проверьте соединения в гнёздах «COM» и «VΩmA» и убедитесь в отсутствии повреждений проводов.
Запомните цветовую маркировку щупов: красный подключается к предполагаемому плюсу динамика, чёрный – к минусу. Это важно для правильной интерпретации направления отклонения стрелки или показаний дисплея.
Режим мультиметра для проверки полярности динамика
Для проверки полярности динамика необходимо перевести мультиметр в режим измерения постоянного напряжения (DCV). На большинстве цифровых моделей это обозначается символом DCV или значком прямой линии над пунктирной.
Выбирается диапазон до 20 вольт, если мультиметр не имеет автоматического выбора предела. Это оптимальное значение, так как сигнал, подаваемый на динамик при проверке, не превышает 1–1,5 В и не требует высокоточного измерения.
Режим прозвонки, сопротивления или переменного напряжения не подходит для определения полярности. Только режим DCV позволяет отследить направление напряжения, возникающее на клеммах при кратковременной подаче сигнала на динамик.
Важно, чтобы щупы мультиметра были подключены в стандартные гнезда: черный – в COM, красный – в VΩmA или аналогичный, предназначенный для измерения напряжения. Ошибочное подключение приведёт к некорректным данным или отсутствию показаний.
Во время измерения на дисплее появится числовое значение с плюсом или минусом. Если полярность подключения динамика совпадает с полярностью щупов мультиметра, значение будет положительным. Если знак минус, значит полярность обратная.
Для точной проверки полярности динамика необходимо правильно подключить щупы мультиметра к его клеммам. Неправильное подключение может привести к ошибочным результатам и неверному определению фазы.
- Установите мультиметр в режим измерения постоянного напряжения (DCV) с пределом до 2–20 В, в зависимости от модели устройства.
- Подготовьте два проводника – короткие импульсы напряжения будут подаваться на динамик от источника, например, от батарейки 1,5 В. Это необходимо для определения направления перемещения диффузора.
- Подайте кратковременное напряжение на динамик, соблюдая технику безопасности (не более 1–2 секунд).
- Наблюдайте за показаниями мультиметра:
- Если напряжение отрицательное – полярность подключения щупов следует поменять.
Признаки правильного подключения по движению диффузора
При проверке полярности динамика с помощью мультиметра важно наблюдать за направлением начального движения диффузора при кратковременном подключении щупов. Это позволяет точно определить, правильно ли соблюдена полярность подключения.
- Если полярность подключения перепутана (красный щуп на минус, чёрный на плюс), диффузор втянется внутрь – это указывает на обратную полярность.
Для точной оценки движения рекомендуется использовать мультиметр в режиме «прозвонки» или измерения сопротивления, где прибор кратковременно подаёт слабое напряжение. Этого достаточно, чтобы диффузор слегка сдвинулся и дал визуальный сигнал о направлении тока.
Важно производить наблюдение при неподвижном корпусе динамика и при хорошем освещении, так как движение диффузора минимально и занимает доли секунды. Недопустимо удерживать щупы длительное время, чтобы не повредить звуковую катушку.
Такой метод эффективен для большинства динамиков, особенно низкочастотных, с видимым ходом диффузора. Для мелких или высокочастотных головок он менее применим из-за слабовыраженного перемещения мембраны.
Как интерпретировать показания мультиметра при проверке
В цифровых мультиметрах при кратковременном касании щупов к динамику значение сопротивления может слегка уменьшаться или увеличиваться, что отражает движение диффузора. Важно фиксировать именно первое изменение показаний, поскольку длительное удержание щупов приведёт к усреднению значений, затрудняющему анализ.
Если сопротивление динамика значительно отличается от номинального (например, показывает «1» или «OL» – обрыв цепи), это указывает на повреждение или неполадки в обмотке. В таком случае проверка полярности не имеет смысла без восстановления работоспособности динамика.
При использовании мультиметра с функцией звукового сигнала (прозвонки) при правильной полярности кратковременный звуковой отклик обычно сопровождается лёгким движением диффузора. Отсутствие отклика либо аномальные значения требуют дополнительной диагностики.
Частые ошибки при определении полярности динамика
Использование неподходящего режима мультиметра. При проверке полярности следует выбрать режим измерения сопротивления (Ом), а не постоянного или переменного напряжения. Режим прозвонки может не показать движение стрелки, что затрудняет интерпретацию.
Игнорирование влияния внешних факторов. Металлические корпуса, магнитные поля и паразитные емкости могут искажать показания мультиметра, особенно при низком сопротивлении динамика. Рекомендуется проводить измерения на изолированной поверхности и вдали от мощных электроприборов.
Ошибочная интерпретация движения стрелки мультиметра. При подключении щупов и подаче импульса стрелка должна отклоняться в сторону, указывающую на правильную полярность. Если стрелка движется в обратную сторону, значит полярность динамика перепутана. Неправильное прочтение этого сигнала – одна из самых распространённых ошибок.
Проверка динамика под нагрузкой или в цепи. Проверять полярность следует только на отключённом динамике. Встроенные кроссоверы и другие элементы цепи влияют на сопротивление и создают помехи, которые приводят к неверным результатам.
Неучёт спецификации мультиметра. Разные модели мультиметров имеют особенности индикации и диапазоны измерений. Следует заранее ознакомиться с инструкцией, чтобы корректно интерпретировать показания и не спутать полярность с ошибкой прибора.
Как пометить полярность динамика после проверки
Для нанесения отметок применяйте изоленту красного цвета или специальный маркер, устойчивый к стиранию и воздействию окружающей среды.
Располагайте метки максимально близко к контактам, чтобы избежать путаницы при монтаже и подключении.
Если динамик используется в комплекте, маркировка должна быть одинаковой на всех элементах, чтобы сохранить согласованность подключения.
При наличии нескольких динамиков на одной линии добавляйте уникальные идентификаторы, например, «L+», «L-» для левого, «R+», «R-» для правого, что облегчает последующую работу с системой.
Для долговременной эксплуатации лучше использовать специальные термоусадочные трубки с нанесенными символами, которые обеспечивают надежную защиту маркировки.
Вопрос-ответ:
Как мультиметр помогает определить полярность динамика?
Мультиметр в режиме измерения сопротивления позволяет проверить направление движения диффузора при подаче короткого импульса тока. Если при замыкании щупов на выводах динамика диффузор слегка выдвигается, значит полярность щупов совпадает с правильной: красный щуп на «+» и черный на «-«. Если диффузор втягивается — полярность обратная.
Как правильно подключать щупы мультиметра к выводам динамика для проверки полярности?
Красный щуп мультиметра следует подключать к одному из выводов динамика, а черный — к другому. Начинают с произвольного подключения, затем наблюдают движение диффузора при касании щупов друг с другом. Если диффузор выдвигается, красный щуп находится на положительном контакте динамика, черный — на отрицательном. Если наоборот, меняют щупы местами.
Почему важно соблюдать правильную полярность динамика в акустической системе?
Правильная полярность обеспечивает синхронное движение диффузоров нескольких динамиков в одной системе, что предотвращает фазовые сдвиги и улучшает качество звука. При неправильном подключении динамики работают в противофазе, что приводит к искажению басов, снижению громкости и потере четкости звучания.
Можно ли проверить полярность динамика, не отсоединяя его от колонки?
Проверка полярности мультиметром обычно проводится при отключенном динамике от усилителя и желательно вне корпуса колонки для точного наблюдения движения диффузора. Если динамик не отсоединить, можно повредить мультиметр или получить неправильные показания из-за параллельных цепей. В некоторых случаях используется тест с низкочастотным сигналом, но это менее точно.
Какие режимы мультиметра подходят для проверки полярности динамика и почему?
Оптимальный режим — измерение сопротивления (Ом). При замыкании щупов мультиметра на выводах динамика появляется короткий ток, который вызывает движение диффузора. Режим прозвонки или постоянного напряжения также можно использовать, но он менее удобен, так как не всегда позволяет точно увидеть реакцию диффузора на изменение направления тока.
Как определить правильную полярность динамика с помощью мультиметра?
Для проверки полярности динамика с помощью мультиметра необходимо использовать режим прозвонки или измерения сопротивления. Подключите щупы мультиметра к выводам динамика. Затем аккуратно коснитесь к металлической части щупов и наблюдайте за реакцией диффузора динамика: при подаче кратковременного импульса правильная полярность вызовет движение диффузора вперед. На мультиметре при этом может фиксироваться изменение сопротивления или кратковременный импульс. Если диффузор движется назад, значит полярность инвертирована. Этот метод помогает убедиться, что динамик подключен правильно, чтобы избежать фазовых искажений при работе акустической системы.
Можно ли использовать мультиметр для проверки полярности любого типа динамиков?
Мультиметр подходит для проверки полярности большинства динамиков с катушкой и подвижной мембраной, таких как динамики в акустических системах и наушниках. Однако для некоторых типов, например электростатических или планарных излучателей, такой способ может быть менее информативен или невозможен, так как принцип их работы отличается. Также важно, чтобы динамик был отключён от усилителя и цепей питания перед измерениями, чтобы избежать повреждений мультиметра и точных результатов. В случае сомнений рекомендуется проверить спецификации динамика или использовать специализированное оборудование для тестирования.
