Счётчик моточасов СВН 2 02 используется для фиксации времени работы различных видов оборудования, включая промышленные двигатели, дизель-генераторы и компрессоры. Его корпус выполнен из ударопрочного пластика, а внутри расположены электромеханический привод, редуктор, цифровая шкала и печатная плата управления. Разбор устройства требует аккуратности и соблюдения порядка, чтобы не повредить внутренние узлы.
Перед началом разборки необходимо отключить питание и извлечь счётчик из монтажного щита. Устройство закреплено при помощи защёлок и винтов по бокам, поэтому понадобится тонкая отвёртка и шестигранник. После демонтажа корпуса важно запомнить положение каждого элемента, особенно расположение контактных клемм и шлейфов, соединяющих плату с электроприводом.
Механизм привода включает шаговый электродвигатель и зубчатую передачу, обеспечивающую поступательное движение счётного механизма. Для доступа к редуктору необходимо снять переднюю панель, открутив два фиксирующих винта, расположенных под табличкой с маркировкой. Рекомендуется фотографировать каждый этап, чтобы упростить обратную сборку.
Печатная плата управления может содержать следы нагара или окислов – их следует удалять с помощью изопропилового спирта и мягкой кисти. Особое внимание стоит уделить пайке контактов и состоянию кварцевого резонатора, так как именно он отвечает за точность счёта моточасов. При необходимости проверяется наличие трещин на дорожках и исправность элементов с помощью мультиметра.

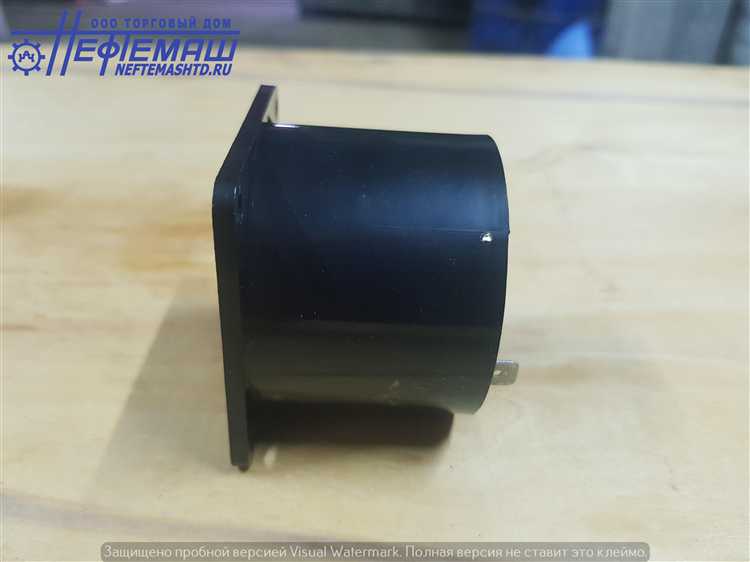

Как подготовить счётчик СВН 2 02 к разборке
Перед началом разборки необходимо исключить любые риски повреждения корпуса, элементов платы и внутренних соединений. Для этого требуется соблюдение чёткого алгоритма действий.
- Отключить питание оборудования, в составе которого установлен счётчик. Убедиться в полном отсутствии напряжения на клеммах.
- Извлечь счётчик из монтажного гнезда или корпуса, если он установлен в распределительном щите. Использовать подходящую отвёртку для снятия крепёжных винтов.
- Зафиксировать серийный номер счётчика и текущие показания, так как после вскрытия они могут быть утеряны или изменены.
- Очистить поверхность корпуса от пыли и загрязнений, особенно в зоне стыка половинок корпуса и возле винтов крепления. Это упростит последующий демонтаж.
- Подготовить рабочее место: ровную антистатическую поверхность, освещение, пластиковую или деревянную лопатку для вскрытия корпуса, набор мелких отвёрток (крестовая, плоская), пинцет, антистатический браслет.
- При наличии пломбы – аккуратно задокументировать её внешний вид, после чего снять, не повреждая корпус, если это возможно.
Любые действия с устройством следует выполнять в перчатках, чтобы избежать переноса влаги и загрязнений на внутренние элементы, особенно если корпус герметичный. Следует избегать приложения чрезмерного усилия при извлечении корпуса, чтобы не повредить пластиковые фиксаторы.
Какие инструменты потребуются для разборки
Для корректного и безопасного разбора счётчика моточасов СВН 2 02 потребуется заранее подготовить набор инструментов, соответствующий конструкции корпуса и типу крепёжных элементов. Работа без нужного оборудования может привести к повреждению корпуса, платы или контактов.
- Отвёртка крестовая PH1 – используется для выкручивания стандартных винтов, фиксирующих заднюю крышку счётчика. Желательно использовать отвёртку с магнитным наконечником для удобства работы в узких местах.
- Тонкая плоская отвёртка (2–3 мм) – необходима для аккуратного поддевания защёлок корпуса, особенно в моделях с защёлками без винтов. Также подходит для работы с клеммной колодкой.
- Пинцет антистатический – нужен для извлечения мелких элементов, перемычек и шлейфов. Желательно использовать инструмент с изогнутыми губками.
- Тонкогубцы – применяются для удержания и снятия мелких деталей, если они зафиксированы подпружиненными элементами.
- Мультиметр – позволяет до разборки и после неё проверить целостность цепей, наличие питания на клеммах, а также исправность основных элементов.
- Антистатический браслет – обязателен при работе с микросхемами и платой управления, чтобы исключить повреждение электронных компонентов статическим разрядом.
- Лупа или налобная лупа с подсветкой – необходима при работе с мелкими надписями на плате и компонентами SMD-типа.
Все инструменты должны быть чистыми, сухими и в рабочем состоянии. Использование неподходящих или изношенных отвёрток может повредить шлицы винтов и затруднить сборку после ремонта или осмотра.
Снятие внешнего корпуса счётчика без повреждений
Для аккуратного снятия корпуса счётчика СВН 2 02 необходимо обеспечить устойчивое положение устройства на неметаллической поверхности и использовать пластиковый или нейлоновый медиатор шириной не менее 20 мм. Это позволит избежать царапин и повреждений по краям корпуса.
Сначала с помощью плоской отвертки с изолированной ручкой аккуратно ослабляются защёлки, удерживающие корпус. Вставлять инструмент следует строго в зазор между верхней и нижней частью корпуса, начиная с задней стороны, где нет контактов. Глубина проникновения не должна превышать 3 мм, чтобы не повредить внутренние элементы.
Далее необходимо последовательно освободить боковые фиксаторы, перемещая медиатор по периметру корпуса. Если корпус не поддаётся, запрещается применять силу – это может привести к поломке направляющих. В таком случае лучше слегка прогреть корпус феном до температуры 40–45 °C, чтобы пластиковые фиксаторы стали более эластичными.
После освобождения всех защёлок корпус снимается равномерно вверх, без перекосов. При наличии следов уплотнителя (герметика) его удаляют вручную или с помощью деревянной палочки. Не допускается применение растворителей, так как они могут повредить маркировку и пластиковые элементы корпуса.
Отсоединение клемм и проводов внутри устройства
В первую очередь обращают внимание на зажимные винты, фиксирующие провода на клеммной колодке. С помощью миниатюрной крестовой отвертки осторожно ослабляют каждый винт, удерживая при этом провод пинцетом у основания. При вытягивании недопустимо прикладывать усилие: сопротивление говорит о необходимости дополнительного ослабления зажима.
Провода внутри счётчика могут быть окрашены в разные цвета, соответствующие фазе, нулю и сигнальной цепи. Для исключения ошибок при последующей сборке рекомендуется заранее сфотографировать внутреннюю компоновку либо промаркировать каждый провод маркером или биркой. Особое внимание уделяется тонким сигнальным жилам – они легко повреждаются при изгибе и натяжении.
После отсоединения всех проводов следует визуально проверить, не остались ли под клеммами обрывки жил или изоляции. Остатки меди могут вызывать короткое замыкание при следующем включении устройства. Также следует убедиться, что ни один из проводов не соприкасается с металлическими частями корпуса.
Все отсоединённые элементы рекомендуется временно зафиксировать с помощью изоленты или пластиковых зажимов, чтобы исключить спутывание при дальнейшем разборе и диагностике устройства.
Демонтаж внутреннего механизма моточасов
После отсоединения всех проводов и снятия корпуса, следующий этап – аккуратный демонтаж механизма отсчета времени. Для начала необходимо визуально определить точки крепления плат и осей механического узла. Устройство СВН 2 02 обычно фиксируется на двух винтах с противоположных сторон от счетного барабана. Используй отвертку с подходящим жалом, чтобы избежать повреждения резьбы.
Снимай фиксирующие винты поочередно, удерживая плату другой рукой. После откручивания плата освободится, но не вынимай ее резко – в нижней части могут остаться прижатые шлейфы или фиксирующие упоры. Аккуратно подними плату под углом, отведи в сторону и извлеки.
Далее переходи к демонтажу самого счетного барабана. Не допускай прокрутки оси – это может повредить зубчатый механизм. Используй пинцет с антистатическим покрытием, чтобы освободить защелки, удерживающие барабан. Обычно они расположены с боков корпуса и требуют легкого отгиба. После освобождения барабан вынимается вверх без усилий.
Если на оси установлены пластиковые втулки или ограничители хода, их необходимо снять отдельно. Фиксаторы могут быть одноразовыми, поэтому при повторной сборке потребуется замена.
Механизм под барабаном состоит из шагового двигателя и приводных шестерен. Все элементы удерживаются на защелках либо микровинтах. Сначала освободи шестерни, затем – корпус двигателя. Для извлечения последнего используй тонкую пластиковую лопатку – металлический инструмент может повредить обмотку.
После полного демонтажа все детали следует разложить на антистатической поверхности и зафиксировать в порядке снятия. Это упростит диагностику и последующую сборку устройства.
Осмотр шестерёнок и плат на наличие износа
Для оценки состояния шестерёнок внимательно проверьте зубья на предмет сколов и выкрашиваний. Обратите внимание на равномерность износа: значительные зазоры между зубьями свидетельствуют о чрезмерном трении и могут привести к сбоям в работе счётчика.
Проверьте оси шестерёнок на наличие люфта. Даже небольшой свободный ход ухудшает точность моточасов и ускоряет износ сопряжённых деталей.
Осмотрите поверхности плат под увеличением. Наличие потемнений, следов перегрева или трещин указывает на возможные электрические повреждения и требует замены компонентов.
Обязательно проверьте пайку контактов и дорожек на предмет растрескивания и отслаивания. Микротрещины приводят к нестабильному соединению и могут вызвать прерывания в работе устройства.
Особое внимание уделите состоянию контактных площадок и разъёмов – износ или окисление существенно снижает надёжность соединений.
При обнаружении минимальных повреждений шестерёнок рекомендуют заменить их комплектом, поскольку восстановление приводит к нестабильной работе и быстрому повторному износу.
Правила очистки деталей после разборки
Для удаления масляных и пылевых загрязнений используйте растворитель на основе изопропилового спирта или специализированные очистители для электроники. Избегайте ацетона и агрессивных растворителей, которые могут повредить пластик и лаковые покрытия.
Мелкие шестерёнки и металлические детали очищайте щёточкой с мягким синтетическим ворсом, чтобы не повредить зубья и избежать деформации. Для удаления загрязнений в труднодоступных местах используйте ватные палочки, смоченные в растворителе.
Платы и контакты аккуратно очищайте без чрезмерного давления, чтобы не нарушить пайку и не сорвать дорожки. После очистки плата должна быть полностью сухой перед сборкой – используйте продувку сжатым воздухом или оставляйте на открытом воздухе не менее 30 минут.
Избегайте замачивания металлических деталей с подшипниками или пружинами, чтобы не вызвать коррозию и потерю механических свойств. При необходимости используйте специальные антиоксидантные средства для обработки контактов.
После очистки все детали осматривайте на предмет остаточных загрязнений, коррозии и повреждений. При обнаружении коррозии обработайте поверхность мягкой металлической щёткой и нанесите тонкий слой смазки для защиты.
Как собрать счётчик обратно и проверить его работу
Перед сборкой убедитесь в отсутствии загрязнений и повреждений на деталях. Установите внутренний механизм в корпус, ориентируя крепёжные точки по посадочным местам. Фиксируйте винтами с моментом затяжки 0,5–0,7 Н·м, чтобы избежать деформаций.
Подсоедините клеммы и провода, строго соблюдая цветовую маркировку и распиновку, обеспечив надёжный контакт без перекручивания. Проверьте правильность положения и фиксации шестерёнок, исключая их заедание.
Закройте корпус крышкой, устанавливая уплотнительное кольцо без перекосов. Завинтите крепёжные элементы с равномерным усилием, чтобы избежать деформации корпуса и обеспечить герметичность.
Подключите счётчик к источнику питания с номинальным напряжением согласно технической документации (обычно 12–24 В постоянного тока). Используйте мультиметр для контроля напряжения на контактах.
Проведите тестирование счётчика, имитируя работу моточасов: вращайте приводной вал с рекомендованной частотой (обычно 60 об/мин). Отслеживайте плавность перемещения счётчика и отсутствие заеданий.
Контролируйте показания счётчика по встроенному индикатору. Показания должны увеличиваться пропорционально числу оборотов. Зафиксируйте результат для оценки точности.
При выявлении отклонений повторите проверку установки шестерёнок и проводки. При необходимости проведите дополнительную очистку и смазку узлов с использованием специализированных материалов.
По окончании проверки установите внешние крышки и маркировочные элементы, удостоверившись в их неподвижности. Запишите дату и результаты проверки для технической документации.
Вопрос-ответ:
Какие инструменты понадобятся для разборки счетчика моточасов СВН 2 02?
Для корректной разборки СВН 2 02 необходимы: набор небольших крестовых и плоских отверток, пинцет с тонкими концами для работы с мелкими деталями, мягкая тряпочка или салфетки без ворса, а также слабый растворитель или спирт для очистки. Дополнительно может потребоваться лупа для осмотра микросхем и шестеренок на наличие дефектов.
Как правильно снять внешний корпус счетчика, чтобы не повредить пластиковые защелки?
Для снятия корпуса аккуратно найдите места фиксации защелок по периметру устройства. Используйте тонкую пластиковую лопатку или плоскую отвертку, аккуратно поддевая корпус в этих местах. Двигайтесь постепенно, поочерёдно освобождая каждую защелку, не применяя чрезмерную силу. Резкие движения могут привести к трещинам или деформации корпуса.
Какие признаки износа или повреждений внутренних шестерёнок можно обнаружить при осмотре после разборки?
Основные признаки: видимые сколы или трещины на зубцах шестерёнок, стертые участки без зубьев, наличие металлической стружки или загрязнений между зубцами. Также стоит проверить оси шестерёнок на люфт и гладкость вращения — заедания и посторонние шумы свидетельствуют о необходимости замены или ремонте.
После сборки счетчика, как проверить его корректную работу без подключения к основному оборудованию?
После сборки можно провести тест на вращение счётного механизма вручную, наблюдая за изменением показаний. Для этого аккуратно прокрутите вал или ведущую шестерёнку, следя за плавностью хода и правильным срабатыванием счётных дисков. Отсутствие заеданий и равномерное продвижение цифр указывает на исправность. Также полезно проверить надёжность креплений и отсутствие посторонних звуков при вращении.
Как очистить и подготовить детали после разборки, чтобы избежать повреждений и коррозии?
Детали очищают с помощью мягкой ткани и спиртового раствора, удаляя загрязнения и масляные отложения. Не рекомендуется использовать агрессивные химикаты или абразивные материалы, так как они могут повредить поверхность и уменьшить срок службы. После очистки детали следует высушить при комнатной температуре и при необходимости обработать легким слоем специализированного масла для защиты от коррозии и обеспечения плавного хода.
Какие шаги необходимо выполнить для безопасного разборки счетчика моточасов СВН 2 02, чтобы не повредить внутренние элементы?
Перед началом разборки счетчика СВН 2 02 важно подготовить рабочее место и инструменты, избегая излишнего давления на корпус. Сначала отключите устройство от питания и аккуратно снимите внешнюю крышку, используя подходящую отвертку, чтобы не повредить крепежные элементы. После этого отсоедините провода, запомнив их расположение для последующей сборки. Внутренние компоненты, такие как шестерёнки и платы, следует извлекать последовательно, контролируя положение каждой детали. При демонтаже избегайте резких движений и воздействия на тонкие элементы, чтобы не вызвать деформации или поломок. Соблюдение этих этапов позволит сохранить работоспособность счетчика и упростит дальнейший ремонт или обслуживание.
