Заливка микросхем на печатных платах выполняет ключевую функцию защиты компонентов от внешних воздействий: влаги, пыли, механических повреждений и химических реагентов. Для этой цели применяются специализированные материалы с высокими диэлектрическими и адгезивными свойствами.
Силиконовые компаунды являются наиболее популярным выбором благодаря высокой термостойкости, эластичности и стойкости к вибрациям. Они обеспечивают эффективное распределение тепла и предотвращают перегрев микросхемы при эксплуатации.
Эпоксидные смолы используются там, где необходима жесткая защита и высокая механическая прочность. Их свойства создают прочное защитное покрытие, устойчивое к химическому воздействию, но обладают меньшей эластичностью по сравнению с силиконом.
Полиуретановые составы применяются в случаях, когда требуется баланс между гибкостью и защитой от влаги. Они хорошо подходят для работы в условиях повышенной влажности и вибрации.
Выбор материала зависит от конкретных условий эксплуатации устройства, требований по тепловому режиму и допустимым механическим нагрузкам. При этом важно учитывать совместимость компаунда с типом микросхемы и технологией монтажа на плату.
Материалы для защитной заливки микросхем
Для защиты микросхем на платах применяются специальные материалы, обеспечивающие механическую прочность, влагозащиту и химическую стойкость. Наиболее распространённые – эпоксидные компаунды, силиконовые и полиуретановые составы.
Эпоксидные компаунды обладают высокой адгезией к поверхности платы и компонентам, стойки к температурным колебаниям и агрессивным средам. Толщина защитного слоя обычно варьируется от 0,5 до 2 мм. Эпоксиды подходят для массового производства благодаря быстрому отверждению при температуре 80–120 °C.
Силиконовые материалы применяются там, где требуется высокая эластичность и термостойкость до 200 °C. Силиконовые заливки хорошо гасят вибрации и не теряют свойства при воздействии влаги и ультрафиолета. Их используют в изделиях с высоким уровнем механических нагрузок.
Полиуретановые составы характеризуются высокой химической стойкостью и хорошей адгезией к металлам и пластикам. Они обладают умеренной жёсткостью и прозрачностью, что удобно для визуального контроля состояния микросхемы. Рекомендуется использовать для заливки компонентов, подвергающихся воздействию агрессивных жидкостей.
При выборе материала важно учитывать тепловой коэффициент расширения, чтобы избежать внутренних напряжений и трещин. Рекомендуется применять составы с минимальным выделением газов при отверждении и с низкой усадкой. Толщина и способ нанесения (налив, распыление, конформное покрытие) подбираются в зависимости от конструкции платы и условий эксплуатации.

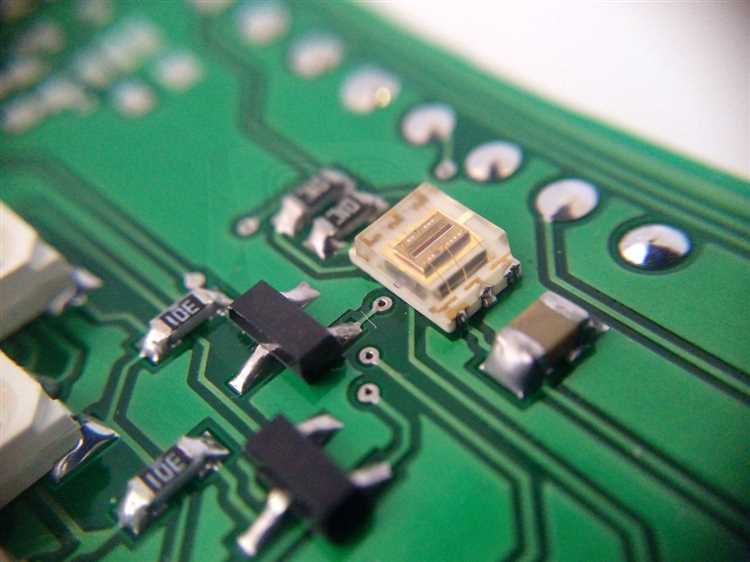

Технологии нанесения заливочных компаундов на платы
Выбор технологии нанесения заливочного компаунда определяется типом платы, размерами микросхем и требуемым уровнем защиты. Основные методы позволяют обеспечить равномерное покрытие и минимизировать риск попадания воздуха или посторонних частиц под слой компаунда.
- Ручное нанесение шпателем или кистью – применяется для прототипов и мелкосерийного производства. Обеспечивает контроль толщины слоя, но требует аккуратности для предотвращения пузырей и избыточного расхода материала.
- Дозирование с помощью автоматических диспенсеров – наиболее распространенный метод в серийном производстве. Компьютеризированные системы точно подают необходимое количество компаунда на заданные области, обеспечивая стабильность и повторяемость.
- Трафаретная заливка – применяется для равномерного нанесения на большие площади или несколько элементов одновременно. Трафарет с отверстиями под микросхемы обеспечивает точность дозирования и уменьшает отходы материала.
- Распыление (спрей) компаунда – используется при необходимости тонкого и равномерного покрытия, особенно в случаях сложной геометрии элементов. Требует специального оборудования и контроля параметров распыления для предотвращения потеков и неровностей.
- Заливка методом капельного дозирования – подходит для точечного нанесения на микросхемы с малой площадью. Позволяет минимизировать расход компаунда и исключить излишнее покрытие.
Для каждой технологии важны условия отверждения компаунда – температура, влажность и время выдержки. Например, силиконовые компаунды обычно требуют отверждения при 150–180 °C в течение 30–60 минут, тогда как эпоксидные могут затвердевать при комнатной температуре, но дольше.
Рекомендуется использовать оборудование с возможностью программирования параметров нанесения и обратной связи для контроля качества слоя. Это позволяет снизить количество дефектов и увеличить долговечность защиты микросхем.

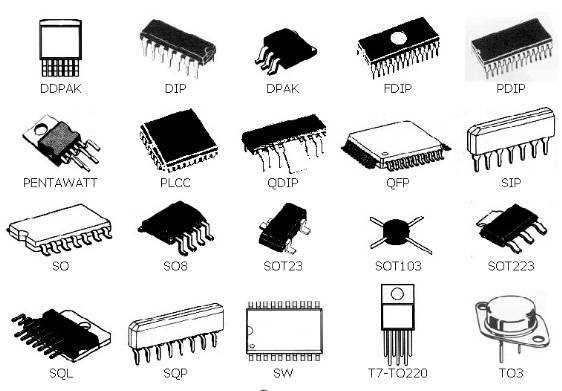

Выбор состава заливки для разных типов микросхем
Микросхемы с мощными кристаллами требуют эпоксидные заливочные материалы с высокой теплопроводностью, позволяющие эффективно рассеивать тепло. В таких компаундах часто добавляют алюминиевые или серебряные наполнители для улучшения теплопроводящих свойств.
Для микросхем, работающих в агрессивных средах или с повышенной влажностью, выбирают специальные полиуретановые или силиконовые компаунды с гидрофобными свойствами. Они защищают элементы от коррозии и предотвращают образование конденсата.
В случаях, когда необходима высокая электроизоляция и минимальная диэлектрическая проницаемость, применяют компаунды на основе силикона с наполнителями на базе оксидов кремния. Это важно для высокочастотных и радиочастотных микросхем.
При выборе состава учитывают температурный диапазон эксплуатации: для микросхем в условиях низких температур подходят гибкие силиконовые компаунды, сохраняющие эластичность до –60 °C, а для высокотемпературных применений – термостойкие эпоксиды с устойчивостью до +150 °C и выше.
Требования к электрической изоляции и теплопроводности заливки
Материалы для заливки микросхем должны обеспечивать минимальное диэлектрическое постоянство не ниже 3.0 и электрическое сопротивление свыше 1014 Ом·см, чтобы предотвращать утечки тока и коррозию. Изоляция обязана выдерживать напряжения порядка 500 В без пробоя, что соответствует типичным рабочим условиям электронных плат.
Теплопроводность компаундов играет ключевую роль в отводе тепла от микросхем. Для эффективного охлаждения рекомендуются составы с теплопроводностью от 0,5 до 1,5 Вт/(м·К). Использование наполнителей на основе оксидов алюминия или нитрида бора позволяет повысить теплопроводность заливки без ухудшения изоляционных свойств.
Сопротивление тепловому расширению материала заливки должно совпадать с параметрами микросхемы и платы, чтобы минимизировать механические напряжения и предотвратить трещины. Коэффициент линейного расширения в диапазоне 20–40·10−6 1/К считается оптимальным для большинства полупроводниковых компонентов.
Обязательна химическая инертность и стойкость к влажности, так как проникновение влаги снижает электрическую прочность и ускоряет деградацию теплопроводящих свойств. Рекомендуется выбирать компаунды с влагопоглощением менее 0,1% при стандартных условиях.
При выборе заливки следует учитывать баланс между электрической изоляцией и теплопроводностью, поскольку увеличение наполнителей для тепла часто снижает сопротивление изоляции. Оптимальные решения базируются на специально разработанных силиконовых или эпоксидных смолах с контролируемым составом наполнителей.
Особенности заливки микросхем для защиты от внешних воздействий
Заливка микросхем выполняет функцию барьера, защищающего электронные компоненты от влаги, пыли, химических веществ и механических воздействий. Для эффективной защиты требуется учитывать ряд технических особенностей и требований к материалам и процессу нанесения.
- Выбор материала заливки: предпочтение отдается эпоксидным и силиконовым компаундам с высокой адгезией к подложке и компонентам, стойкостью к УФ-излучению и температурным перепадам от −40 °C до +125 °C.
- Электрическая изоляция: материал должен иметь диэлектрическую проницаемость не выше 4 и сопротивление поверхностному и объемному току свыше 1012 Ом·см, чтобы исключить короткие замыкания и утечки тока.
- Теплопроводность: заливка должна эффективно отводить тепло от микросхемы, с теплопроводностью не менее 0,5 Вт/(м·К) для предотвращения перегрева и снижения надежности.
- Устойчивость к влаге: влагопоглощение материала не должно превышать 0,1% по массе после 24 часов при 85% относительной влажности и температуре 85 °C.
- Процесс нанесения: заливка должна проводиться в условиях, исключающих попадание пузырьков воздуха – предпочтительно с использованием вакуумного обезвоживания и контролем скорости нанесения для предотвращения внутренних напряжений и трещин.
- Толщина слоя: оптимальный слой компаунда – от 0,5 до 3 мм, обеспечивающий надежную защиту без ухудшения теплового режима и без создания избыточного напряжения на корпусе микросхемы.
Соблюдение перечисленных особенностей при выборе и нанесении заливки значительно увеличивает долговечность и устойчивость электронных изделий к внешним факторам, сохраняя функциональность микросхем в условиях промышленной эксплуатации.
Практические методы контроля качества заливки микросхем
Контроль качества заливки микросхем на плате включает комплекс процедур, направленных на выявление дефектов и обеспечение надежной защиты электронных компонентов. Основные методы контроля ориентированы на проверку однородности компаунда, отсутствие пустот и трещин, а также адгезии к поверхности платы и корпуса микросхемы.
Визуальный контроль с использованием микроскопии высокого разрешения применяется для выявления внешних дефектов: пузырей воздуха, неравномерного распределения заливки и механических повреждений. Рекомендуется проводить осмотр под углом и при различных источниках света для выявления скрытых проблем.
Рентгеновский контроль позволяет обнаружить внутренние пустоты и непроклеи в слоях заливки, недоступные визуальному осмотру. Использование микро- и нанорентгеновской томографии особенно эффективно для сложных многослойных конструкций с критичными требованиями к защите.
Электрические методы включают измерение сопротивления изоляции и тестирование на пробой, что подтверждает сохранность электрической изоляции после заливки. Для оценки термической проводимости заливки проводят тепловизионный анализ во время работы платы, фиксируя локальные перегревы.
Механические испытания, такие как тесты на адгезию методом отрыва и вибрационные испытания, помогают выявить слабые места в сцеплении заливочного материала с поверхностями микросхемы и платы. Рекомендуется выполнять их в соответствии с отраслевыми стандартами IPC или MIL-STD.
Для систематизации контроля используют контрольные образцы с эталонными характеристиками заливки, которые подвергаются тем же процедурам испытаний. Это позволяет сопоставлять результаты и оперативно выявлять отклонения в процессе производства.
Критически важно интегрировать методы контроля в производственный цикл на этапах после нанесения и полимеризации заливки, а также проводить повторные проверки после термоциклирования и климатических испытаний для оценки долговечности защитного слоя.
Вопрос-ответ:
Какие материалы чаще всего применяются для заливки микросхем на плате и почему именно они?
Для заливки микросхем используют компаунды на основе силиконовых, полиуретановых и эпоксидных смол. Силиконовые компаунды обеспечивают гибкость и устойчивость к перепадам температуры, что подходит для устройств с высокими тепловыми нагрузками. Полиуретановые обладают хорошей адгезией и химической стойкостью, их применяют там, где требуется защита от влаги и агрессивных сред. Эпоксидные смолы создают жесткую и прочную защиту, часто применяются в электронике, где важна механическая прочность и защита от механических повреждений.
Какие технологии нанесения заливочных компаундов применяют при защите микросхем на платах?
Заливочные материалы наносят вручную с помощью дозирующих аппаратов, что удобно для небольших серий и прототипов. В массовом производстве используются автоматизированные системы — диспенсеры с программируемыми параметрами подачи. Также популярна технология заливки с помощью конвейерных установок, которая обеспечивает равномерное распределение компаунда и снижает количество дефектов. Для сложных форм применяют вакуумные заливочные камеры, которые помогают избежать пузырьков воздуха.
Каковы основные требования к электрической изоляции и теплопроводности заливочных материалов для микросхем?
Заливочный материал должен надежно изолировать микросхему от окружающих элементов, чтобы исключить короткие замыкания и утечки тока. При этом теплопроводность не должна быть слишком низкой, чтобы обеспечивался отвод тепла от микросхемы и не возникал перегрев. Оптимальные материалы сочетают высокое электрическое сопротивление с теплопроводностью на уровне 0,5–1 Вт/(м·К). Такое сочетание помогает сохранить стабильность работы и долговечность микросхемы.
Влияет ли выбор заливочного материала на долговечность и надежность микросхемы в условиях эксплуатации?
Да, материал существенно влияет на срок службы и стабильность работы микросхемы. Неподходящий компаунд может трескаться или отслаиваться при температурных перепадах, пропускать влагу, что ведет к коррозии контактов и ухудшению электрических параметров. Правильно подобранный материал снижает риск механических повреждений, улучшает теплоотвод и защищает от химического воздействия, что увеличивает срок эксплуатации и минимизирует вероятность выхода устройства из строя.
Какие особенности нужно учитывать при выборе состава заливки для разных типов микросхем?
Разные микросхемы имеют различные требования к защите: высокочастотные компоненты требуют заливки с низкой диэлектрической проницаемостью для минимизации потерь сигнала. Микросхемы с большими тепловыми нагрузками нуждаются в материалах с повышенной теплопроводностью. Также учитывают химическую совместимость, например, при использовании микросхем в агрессивных средах выбирают устойчивые к химикатам компаунды. Для гибких печатных плат предпочтительнее эластичные материалы, способные компенсировать деформации.
