Как выглядят шипы на зимней резине

Шипы на зимних шинах представляют собой металлические вставки, встроенные в протектор. Их основное назначение – обеспечить дополнительное сцепление с обледенелым и укатанным снегом дорожным покрытием. Стандартная форма шипа – цилиндр с заострённым наконечником, изготовленным из твёрдого сплава, чаще всего вольфрамового карбида. Диаметр рабочей части варьируется от 1,2 до 2 мм, длина выступающей части – от 0,8 до 1,5 мм.

Шипы располагаются в специально подготовленных посадочных ячейках, равномерно распределённых по всей площади протектора. Расстояние между шипами и их количество зависят от типоразмера покрышки и производителя. В среднем на одну легковую шину устанавливается от 90 до 130 шипов. Чем больше площадь контакта шипов с дорогой, тем выше устойчивость автомобиля при торможении и в поворотах.

Форма и конструкция шипа также имеют значение. На рынке встречаются как классические цилиндрические варианты, так и шипы с фасками, многогранной головкой или направленным сердечником. Конструкция с фланцем из пластика или алюминия снижает вибрации и шум при движении по асфальту, а также уменьшает износ посадочного гнезда в резине.

Современные шипованные шины проходят обязательную сертификацию на соответствие уровню выступа шипов и их удерживающей способности. Неправильно установленные или повреждённые шипы могут не только снизить эффективность сцепления, но и ускорить износ резины. Поэтому при выборе покрышек необходимо внимательно осматривать форму и высоту выступающих элементов, а также проверять отсутствие люфта в посадочных местах.

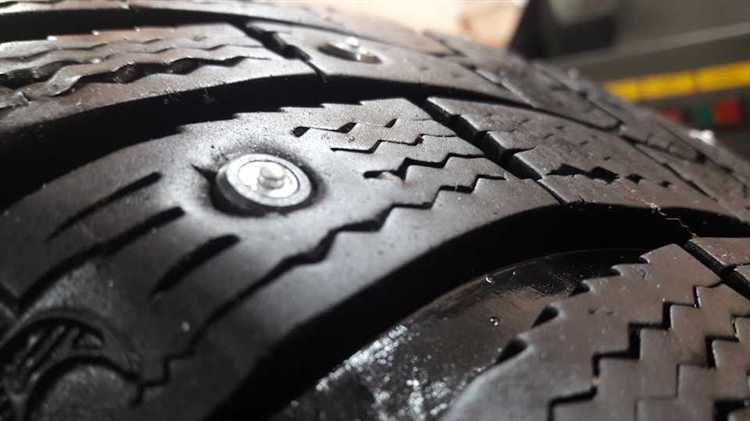

Внешний вид типичного шипа вблизи

Стандартный шип зимней шины представляет собой металлический стержень, запрессованный в основание из твёрдой резины или пластика, называемое якорем. Его общая длина составляет около 10–12 мм, из которых над поверхностью протектора выступает лишь 1–2 мм.

Рабочая часть шипа выполнена из карбида вольфрама – чрезвычайно твёрдого сплава, устойчивого к истиранию. Её форма может быть конической, цилиндрической или шестигранной, в зависимости от производителя и конкретной модели шины. Диаметр этой вставки обычно находится в пределах 1,2–2 мм.

Для увеличения сцепления с ледяной поверхностью, торец шипа часто имеет заточенную гранёную поверхность или небольшую площадку с выступом. Такая конструкция позволяет точечно распределять давление на контактную зону и улучшает внедрение шипа в лёд.

Нижняя часть шипа – якорь – служит для надёжной фиксации в теле протектора. Он может иметь форму усечённого конуса или кольца с насечками, предотвращающими его выдавливание при нагрузке. Материал якоря подбирается так, чтобы обеспечить плотное соединение с резиной даже при резких температурных перепадах.

Современные технологии предусматривают различную геометрию шипов в пределах одной шины. Например, центральные шипы могут быть более острыми для пробивания льда, а боковые – более плоскими для устойчивости при поворотах. Это даёт дополнительный эффект при торможении и маневрировании на обледенелом покрытии.

Из каких материалов изготавливаются шипы

Шипы зимней автомобильной резины состоят из двух основных элементов: твердосплавного сердечника и основания, которое фиксируется в протекторе. Каждый элемент выполняет строго определённую функцию и изготавливается из подходящих по свойствам материалов.

• Сердечник: чаще всего изготавливается из карбида вольфрама. Этот материал обладает высокой твёрдостью (примерно 9 по шкале Мооса) и стойкостью к истиранию. Благодаря этому сердечник не стирается даже после нескольких сезонов эксплуатации.
• Обойма (основание): выполняется из алюминия или стали. Алюминиевые основания легче и устойчивы к коррозии, но хуже держатся в мягком протекторе. Стальные варианты надёжнее фиксируются, но подвержены ржавчине при повреждении внешнего покрытия.
• Промежуточные слои: в некоторых типах шипов между сердечником и обоймой присутствует эластомер или специальная вставка для амортизации ударов. Это снижает нагрузку на резину и продлевает срок службы шипа.

Для регионов с чередованием морозов и оттепелей целесообразно выбирать шипы с антикоррозионным покрытием, например, с никелированием или гальваническим слоем. Это защищает металлические элементы от агрессивной дорожной химии и влаги.

Выбор материалов влияет не только на долговечность шипов, но и на их сцепные характеристики. При покупке резины стоит уточнять состав шипа у производителя, особенно если шины приобретаются для эксплуатации в условиях частого гололёда.

Конструкция посадочного гнезда шипа в протекторе

Посадочное гнездо шипа представляет собой специально сформированное углубление в блоке протектора, предназначенное для плотной фиксации шипа и эффективной передачи нагрузки. Его геометрия влияет на устойчивость шипа к выдергиванию и износостойкость.

Гнездо формируется в процессе вулканизации с помощью металлической или керамической формы. Оно имеет цилиндрическую или слегка коническую форму, часто с дополнительной ступенькой в нижней части. Внутренние стенки могут содержать микрорельеф или насечки для повышения сцепления с корпусом шипа.

Глубина гнезда строго рассчитывается: она должна обеспечивать оптимальную утопленность фланца шипа в резину, исключая его проворачивание или расшатывание при длительной эксплуатации. Средняя глубина – от 9 до 11 мм в зависимости от типа шипа и профиля покрышки.

Важным элементом является эластомерное уплотнение или зона вокруг гнезда, выполненная из более мягкой резиновой смеси. Эта зона частично амортизирует ударные нагрузки и способствует самозатягиванию гнезда при деформациях, особенно при низких температурах.

Для улучшения удерживающих свойств производители внедряют технологии с использованием пористых резиновых вставок внутри гнезда. Такие вставки расширяются после установки шипа, дополнительно фиксируя его механически.

Точная посадка и микротолерансы между шипом и гнездом критичны. При слишком свободной посадке шип теряет устойчивость, при избыточно плотной – возможны разрушения при температурных расширениях. Именно поэтому совместимость формы шипа и конструкции гнезда подбирается на стадии проектирования модели шины.

Чем отличаются шипы легковых и грузовых шин

Шипы легковых шин рассчитаны на сравнительно небольшую массу автомобиля и работают в условиях умеренных нагрузок. Их диаметр обычно составляет от 8 до 10 мм, а длина выступающей части – около 1,2–1,5 мм. Чаще всего используется облегчённый корпус с алюминиевой или пластиково-металлической основой, чтобы минимизировать износ резины и уменьшить шум при движении.

Шипы грузовых шин значительно массивнее. Диаметр может достигать 12–14 мм, а высота выступающей части – до 2 мм. Они изготавливаются полностью из стали или твердосплавных материалов с усиленной геометрией, способной выдерживать постоянную высокую нагрузку и удары при движении по обледенелому покрытию. Часто используются шипы с несколькими карбидными вставками или увеличенной опорной поверхностью.

Конструкция посадочного гнезда в протекторе грузовой шины также отличается: оно глубже и укреплено дополнительными ребрами жесткости, чтобы предотвратить преждевременное выпадение шипа. В легковых шинах упор делается на сохранение баланса между сцеплением, акустическим комфортом и износостойкостью.

Для городской эксплуатации легкового транспорта оптимальны шипы с одной контактной гранью. В случае грузовых автомобилей и автобусов предпочтение отдается многогранным твердосплавным сердечникам, обеспечивающим устойчивость на скользкой дороге при полной загрузке.

Рекомендация: при выборе шипованных шин необходимо учитывать тип транспортного средства, условия эксплуатации и предельную нагрузку. Установка легковых шипов на грузовую резину приведёт к быстрому износу и потере сцепных свойств. Наоборот, использование грузовых шипов на легковом авто увеличит шум и создаст дисбаланс в поведении машины на сухом асфальте.

Формы и виды металлических вставок в шипах

• Цилиндрическая вставка. Простейший вариант, встречающийся в бюджетных шинах. Обеспечивает базовый уровень сцепления. При интенсивной эксплуатации быстро теряет остроту, особенно при движении по асфальту.
• Шестигранная вставка. Распространённый тип для массового сегмента. Благодаря шести граням увеличивается площадь контакта с льдом, что повышает устойчивость при разгоне и торможении. Ориентирована на смешанный режим эксплуатации.
• Ромбовидная вставка. Имеет два острых ребра, направленных вперёд. Эффективна при торможении, но быстрее изнашивается при боковых нагрузках. Используется преимущественно в моделях, рассчитанных на короткие зимние поездки по заснеженным дорогам.
• Звездообразная вставка. Оснащена несколькими острыми выступами, обеспечивающими стабильный зацеп при любых векторах нагрузки. Применяется в премиальных шинах для суровых условий эксплуатации.
• Трапециевидная вставка с острыми гранями. Вариант с комбинированным профилем, позволяющий сохранить агрессивное сцепление при устойчивости к деформации. Подходит для мощных автомобилей с высоким крутящим моментом.

Вставки изготавливаются из карбидов вольфрама, титана или сплавов с добавками молибдена. Карбид вольфрама используется чаще всего из-за высокой твёрдости – до 1600 HV по Виккерсу. Для продления ресурса шипов рекомендуется выбирать модели с многогранными вставками, размещёнными под наклоном – это улучшает самоочистку и снижает риск поломки при контакте с сухим асфальтом.

Как распознать изношенные или выпавшие шипы

Основной признак изношенного шипа – уменьшение высоты металлической вставки относительно протектора. Если шип выступает менее чем на 1,5 мм, сцепление на льду и снегу значительно ухудшается.

Для проверки измеряют высоту шипа с помощью штангенциркуля или линейки с миллиметровыми делениями. В идеале шип должен выступать на 2,5–3 мм от поверхности резины.

Выпавшие шипы заметны по пустым посадочным гнёздам в протекторе. Обычно гнёздо представляет собой отверстие с металлическим ободком. Если таких отверстий несколько на одном участке, это сигнал к замене шины или шинного комплекта.

Износ шипов сопровождается неровностями на поверхности металлической вставки – появлением сколов, сглаживанием граней и деформаций. Это снижает эффективность торможения на льду.

Проверка износа и целостности шипов проводится визуально и с помощью измерений не реже одного раза в сезон перед началом эксплуатации автомобиля на зимних дорогах.

Регулярный контроль состояния шипов помогает сохранить безопасное сцепление зимой и избежать преждевременного износа резины.

Особенности расположения шипов на поверхности покрышки

Шипы на зимней шине размещаются в определённом порядке, обеспечивающем максимальное сцепление с дорогой и равномерный износ протектора. Чаще всего шипы располагаются в центральной и плечевой зонах протектора, при этом плотность их распределения различается.

В центральной части покрышки шипы установлены чаще и равномерно, что улучшает управляемость и устойчивость при движении по льду. В плечевых зонах шипы размещены реже, чтобы сохранить эластичность и обеспечить хороший отвод снега и воды из пятна контакта.

Шаг между шипами варьируется в пределах 10–15 мм в зависимости от модели и назначения шины. Слишком частое расположение приводит к ускоренному износу покрытия и снижению комфорта, слишком редкое – к ухудшению сцепления.

Особое внимание уделяется углам установки шипов. Они могут быть ориентированы под углом к направлению движения для улучшения бокового сцепления и предотвращения заносов.

На некоторых моделях применяется комбинированное расположение шипов: ряд с увеличенной плотностью для сцепления на прямой и ряды с изменённым направлением для лучшей курсовой устойчивости и торможения в поворотах.

Расположение шипов согласовано с рисунком протектора: шипы не устанавливаются в области глубоких канавок, чтобы избежать быстрого вырывания из посадочного гнезда.

Производители используют компьютерное моделирование для оптимизации точек установки шипов, что позволяет добиться баланса между сцепными характеристиками, сроком службы и уровнем шума.

Вопрос-ответ:

Из чего обычно сделаны шипы на зимних шинах и как это влияет на их работу?

Шипы на зимних шинах чаще всего изготавливают из твердых металлов — обычно это сталь с добавлением карбида вольфрама на рабочей поверхности. Такая конструкция обеспечивает надежное сцепление с ледяной или сильно уплотненной снежной поверхностью. Металлическая основа придает прочность и устойчивость к износу, а твердый наконечник минимизирует скольжение на льду. Различия в составе и форме шипов влияют на долговечность и уровень шума при движении.

Как именно располагаются шипы на поверхности зимней покрышки и почему это важно?

Расположение шипов на протекторе продумано для равномерного распределения нагрузки и максимального сцепления с дорогой. Обычно шипы размещают по определенным дорожкам и канавкам, которые позволяют улучшить зацепление на льду и укатываемом снегу. Важна равномерность расположения, чтобы избежать неравномерного износа резины и повысить устойчивость машины. Также учёт направления движения шин влияет на то, какие участки покрышки получают большую нагрузку, что учитывается при проектировании расположения шипов.

Как можно визуально определить, что шипы на зимней резине изношены или выпали?

Износ шипов проявляется в уменьшении длины металлических вставок и сглаживании их острых краев. Если шип стал заметно короче или полностью отсутствует, это снижает сцепление с дорогой. Внимательно осмотрите протектор на наличие пустых посадочных гнезд, где раньше были шипы — это явный признак выпадения. Регулярный осмотр поможет определить необходимость замены шин или ремонтных работ.

Чем отличаются шипы на легковых и грузовых зимних шинах по внешнему виду и конструкции?

Шипы для легковых шин обычно имеют меньший размер и более тонкую металлическую основу, что соответствует меньшей массе и нагрузке автомобиля. В грузовых шинах шипы чаще массивнее и прочнее, с более широким основанием, чтобы выдерживать большие нагрузки и длительное использование. Также форма наконечника может различаться: у грузовых шипов она более устойчиво фиксируется в протекторе и имеет повышенную износостойкость.

Как устроено посадочное гнездо для шипа в протекторе зимней шины?

Посадочное гнездо — это углубление или специальное отверстие в резиновом протекторе, предназначенное для установки шипа. Его форма и глубина рассчитываются так, чтобы шип плотно фиксировался и не выпадал при движении. Иногда гнездо имеет дополнительные бортики или уплотнения, предотвращающие люфт и смещение шипа. Конструкция посадочного места влияет на надежность крепления и долговечность эксплуатации шипованной шины.

Как выглядит типичный шип на зимней автомобильной резине?

Шип представляет собой небольшую металлическую вставку, обычно из стали или сплава с твердым наконечником. Он выступает над поверхностью протектора на несколько миллиметров, при этом верхняя часть шипа имеет форму с закругленными краями или плоскую грань для лучшего сцепления с льдом. Основание шипа зафиксировано в резине с помощью посадочного гнезда, которое плотно удерживает его, предотвращая выпадение. Внешний вид шипа характеризуется небольшими размерами — обычно длина составляет 5–7 мм, а диаметр головки — около 2–3 мм.

Какие особенности расположения шипов на зимней резине влияют на сцепление с дорогой?

Расположение шипов неравномерное и тщательно продумано производителем. Они размещаются по протектору так, чтобы обеспечить равномерное распределение нагрузки и максимальную площадь контакта с дорогой. В центре протектора шипы могут располагаться плотнее для улучшения управляемости, а по краям — реже, чтобы сохранить маневренность и снизить износ. Часто используются узоры с рядами или «шахматным» расположением, что помогает предотвратить пробуксовку и обеспечивает стабильность на льду и уплотненном снегу. Кроме того, некоторые шины имеют зоны без шипов для уменьшения шума и улучшения сцепления на сухом покрытии.
