Кулер, предназначенный для охлаждения компонентов компьютера, как правило, запитывается от материнской платы или блока питания с напряжением 12 В. Однако в бытовых условиях может возникнуть необходимость подключить его напрямую к розетке 220 В – например, для создания простейшей системы вентиляции или охлаждения электронных устройств вне корпуса ПК.
Прямое подключение 12-вольтового кулера к сети 220 В недопустимо – это приведёт к немедленному выходу устройства из строя. Для корректной работы необходимо понижающее звено, чаще всего в виде импульсного или трансформаторного блока, либо использование внешнего адаптера питания с нужными характеристиками: 12 В постоянного тока, сила тока не ниже 0.2–0.5 А в зависимости от модели кулера.
Оптимальный вариант – применение стандартного сетевого адаптера с выходом 12 В (например, от старого роутера или внешнего жёсткого диска). Кулер подключается к выходным проводам адаптера через соблюдение полярности: красный – «+», чёрный – «−». Если разъёмы несовместимы, можно воспользоваться клеммами, скруткой с последующей изоляцией или пайкой. Для повышения безопасности рекомендуется дополнительно установить выключатель и предохранитель на линии питания.
Альтернативный способ – использование USB-кулеров, рассчитанных на 5 В. Они могут питаться от зарядного устройства с USB-выходом, повербанка или старого телефона. При этом стандартные 12-вольтовые кулеры тоже могут быть временно подключены к 5 В, но будут работать на пониженной скорости и с меньшей эффективностью.
Определение типа кулера и параметров его питания
Перед подключением кулера напрямую к розетке необходимо точно определить его тип и электрические характеристики. Наиболее распространённые кулеры делятся на два основных вида: для компьютеров (обычно 12 В) и для бытовой техники (5 В, 12 В или 24 В). Эти данные указываются на наклейке на корпусе устройства или в технической документации.
Первым параметром, на который следует обратить внимание – это номинальное напряжение питания. Для компьютерных кулеров оно чаще всего составляет 12 В постоянного тока. Бытовые или промышленные модели могут работать от 24 В или 5 В. Попытка подключить кулер с низким номиналом к сети 220 В без адаптации приведёт к его выходу из строя.
Второй важный параметр – сила тока, потребляемая кулером. Обычно указывается в амперах (А) или миллиамперах (мА). Для типичного кулера на 12 В это значение находится в пределах от 0.1 до 0.5 А. Эти данные необходимы для подбора подходящего адаптера питания, если планируется подключение через преобразователь.
Также стоит учитывать тип разъёма. Наиболее распространённые – это 2-контактные и 3-контактные (реже 4-контактные) штекеры. Для подключения напрямую к источнику питания чаще всего провода обрезают и подсоединяют напрямую, соблюдая полярность: чёрный – минус, красный – плюс. Третий (жёлтый) провод в 3-контактных кулерах служит для мониторинга оборотов и не используется при простом подключении.
Нельзя пренебрегать полярностью и параметрами питания: даже кратковременная ошибка может повредить мотор или вызвать перегрев. Подключение кулера к розетке требует предварительного анализа параметров, чтобы избежать замыканий и гарантировать безопасную работу.
Выбор подходящего источника постоянного тока из бытовых устройств
Для питания кулера без использования компьютерного блока питания можно задействовать бытовые источники постоянного тока, обеспечивающие необходимое напряжение и ток. Наиболее распространённые варианты – зарядные устройства, адаптеры от бытовой техники и блоки питания от старой электроники.
В первую очередь следует определить рабочее напряжение кулера (обычно 5 В или 12 В) и его ток потребления (указан на корпусе или в технических характеристиках). После этого можно выбирать подходящее устройство из следующих:
- Зарядное устройство от телефона с USB-выходом: подходит для 5-вольтовых кулеров, если выходной ток составляет не менее 0.5 А. Подключение осуществляется через USB-разъём с последующей доработкой проводов (обычно используются красный и чёрный провода – +5 В и GND соответственно).
- Адаптер от маршрутизатора или роутера: часто выдают 12 В и 1 А – этого достаточно для большинства стандартных кулеров. Важно проверить полярность разъёма и соответствие токовых характеристик.
- Блоки питания от старых ноутбуков: обычно дают 19 В, что превышает допустимое напряжение для кулера. Использовать можно только через понижающий DC-DC преобразователь до нужного уровня.
- Зарядки от электробритв, модемов, медиаплееров: напряжение может варьироваться от 5 до 12 В. Их можно применять, если выходные параметры соответствуют требованиям кулера. Перед использованием необходимо измерить напряжение мультиметром.
Запрещается подключать кулер напрямую к источнику с заведомо завышенным напряжением – это приведёт к перегреву и выходу из строя. При использовании нестандартных разъёмов желательно сделать временное соединение через клеммы или винтовые зажимы, а не пайку, чтобы сохранить возможность оперативной замены источника.
Перед постоянным использованием рекомендуется проверить температуру кулера в течение нескольких минут работы. Если он греется – значит напряжение превышает допустимое, и требуется установка стабилизатора или ограничителя тока.
Как использовать зарядное устройство от телефона для питания кулера
Зарядное устройство от телефона можно использовать в качестве источника питания для маломощного кулера, если параметры совпадают. Большинство кулеров для ПК рассчитаны на напряжение 12 В, в то время как зарядные устройства для смартфонов выдают 5 В. Это важно учитывать, поскольку при подаче недостаточного напряжения кулер будет работать медленно или не запустится вовсе.
Для подключения кулера к зарядке необходим USB-кабель с оголёнными проводами или переходник USB–2 pin. Питание у USB-кабеля обычно располагается следующим образом: красный провод – +5 В, чёрный – масса. Эти провода нужно соединить с контактами кулера: красный – к красному, чёрный – к чёрному. Жёлтый провод кулера (если есть) можно оставить не подключённым – он отвечает за тахометрический сигнал и не влияет на работу вентилятора.
Если кулер рассчитан на 5 В, подключение через USB-зарядку возможно напрямую. В случае, если кулер на 12 В, использовать 5-вольтовую зарядку можно лишь временно – при этом он будет крутиться медленно и с пониженной производительностью. Для нормальной работы потребуется либо 12-вольтовый адаптер, либо преобразователь напряжения step-up с 5 В на 12 В.
При подключении важно соблюдать полярность: перепутанные провода могут повредить устройство. Перед первым запуском рекомендуется проверить напряжение мультиметром и убедиться в надёжности всех контактов. Также следует учитывать максимальный ток зарядного устройства – он должен быть не ниже потребления кулера. Например, если кулер потребляет 0.3 А, зарядка должна обеспечивать минимум 0.5 А, чтобы избежать перегрева.

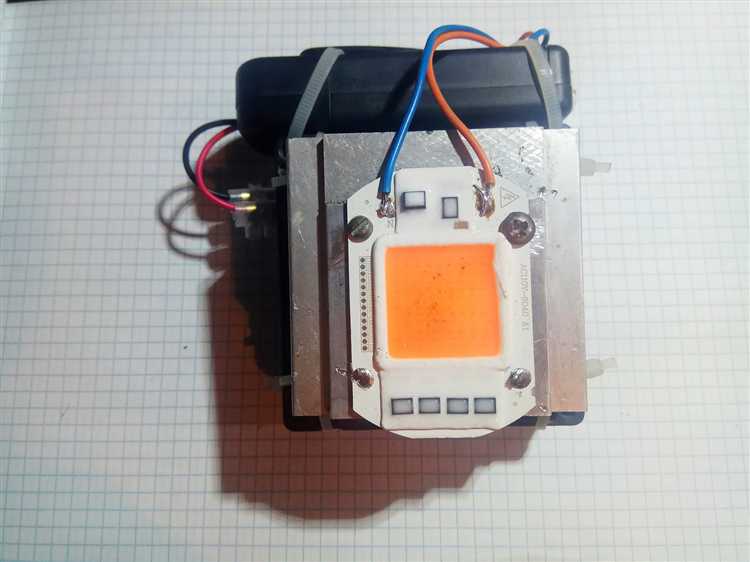

Подключение кулера через USB-адаптер и преобразователь напряжения
Если кулер рассчитан на питание от 12 В, а в наличии только USB-источник (5 В), потребуется преобразователь напряжения с USB-входом и выходом 12 В. Такие модули можно найти на базе чипов типа MT3608 или аналогичных. Важно выбирать модель, способную обеспечить достаточный ток: для стандартного кулера на 12 В обычно требуется 0,1–0,3 А, а в случае мощных моделей – до 0,5 А и выше.
Подключение осуществляется следующим образом: USB-адаптер подключается к источнику питания (например, блоку от телефона на 2 А), затем через кабель соединяется с преобразователем. На выход преобразователя подаётся 12 В, которые подключаются к кулеру с соблюдением полярности. Минус преобразователя соединяется с чёрным проводом кулера, плюс – с красным. Жёлтый (сигнальный) провод, если он есть, оставляется неподключённым.
Перед включением рекомендуется мультиметром проверить выходное напряжение преобразователя. Оно должно быть в диапазоне 11,5–12,5 В. Также желательно обеспечить охлаждение самого преобразователя при длительной работе, так как он может нагреваться при токе свыше 1 А.
Использование преобразователя с USB-выхода – наиболее безопасный способ запитать кулер без штатного блока питания, особенно если требуется временное решение для вентиляции корпусов, роутеров или самодельных конструкций.
Распиновка проводов кулера и безопасное соединение с адаптером
Перед подключением кулера к розетке через адаптер необходимо определить назначение каждого провода. Наиболее распространённые типы кулеров – 3-пин и 4-пин. В 3-пиновом варианте обычно используются следующие провода: чёрный – земля (GND), красный – питание +12 В, жёлтый – тахометрический сигнал. В 4-пин кулерах добавляется синий провод – управляющий сигнал (PWM).
Для работы кулера от адаптера необходимы только два провода: земля (чёрный) и питание (красный). Остальные можно изолировать термоусадочной трубкой или изолентой. При подключении к адаптеру важно соблюдать полярность: соедините чёрный провод кулера с минусом адаптера, а красный – с плюсом. Ошибка в подключении приведёт к выходу устройства из строя.
Если кулер рассчитан на 12 В, а адаптер выдаёт 5 В или 9 В, скорость вращения снизится. Допустимо, если охлаждение остаётся достаточным. Если адаптер на 12 В, проверьте его ток – кулеру требуется в среднем 0,1–0,3 А, но значение зависит от модели. Адаптер должен обеспечивать ток с запасом, минимум на 30% выше заявленного потребления.
Соединение проводов лучше выполнять через винтовые клеммы или пайку с последующей изоляцией. Скрутки без пайки недопустимы при длительном использовании – возможен перегрев и короткое замыкание. Перед включением проверьте соединение мультиметром: отсутствие замыкания и соответствие полярности – обязательны.
Надёжность соединения напрямую влияет на срок службы как кулера, так и адаптера. Не используйте адаптеры с механическими повреждениями, перегретыми контактами или без маркировки выходного напряжения и тока.
Изоляция контактов и предотвращение короткого замыкания
При подключении кулера к розетке без блока питания критически важно обеспечить надежную изоляцию всех соединений. Для этого рекомендуется использовать термоусадочные трубки, которые обеспечивают плотное прилегание и защиту от влаги и пыли. Перед надеванием трубки необходимо тщательно зачистить провода и хорошо спаять или обжать контакты.
В местах соединений проводов нельзя оставлять оголенные участки. Если применяются клеммы или коннекторы, их следует дополнительно изолировать электроизоляционной лентой высокого качества, способной выдерживать рабочее напряжение и температуру. Не допускается использование поврежденных или потрепанных изоляционных материалов.
Для предотвращения короткого замыкания следует соблюдать полярность подключения и избегать пересечения проводов, особенно при их скрутках. При любом сомнении в качестве соединения лучше использовать пайку с последующей изоляцией термоусадкой.
Если кулер подключается напрямую к адаптеру или розетке через переходник, все соединения должны быть помещены в корпус или распределительную коробку с защитой от механических повреждений. Это исключит случайное замыкание и обеспечит безопасность эксплуатации.
Регулярно проверяйте состояние изоляции и контактов, особенно при длительной эксплуатации, чтобы избежать деградации материалов и связанных с этим рисков короткого замыкания.
Проверка работы кулера и контроль температуры при длительной работе
Для проверки работы кулера после подключения к розетке без блока питания необходимо убедиться в стабильности вращения лопастей без сбоев и вибраций. Визуально оцените равномерность вращения и отсутствие посторонних шумов. При наличии тахометра или мультиметра с функцией измерения частоты вращения измерьте обороты вентилятора, сравнив с паспортными значениями (обычно 1200–3000 об/мин в зависимости от модели).
Для контроля температуры объекта, который охлаждается кулером, используйте цифровой термометр или термопару. Зафиксируйте температуру до начала работы кулера, затем снимайте показатели каждые 10–15 минут. При правильно организованном питании и подключении температура не должна превышать допустимых рабочих значений устройства (обычно не выше +60°C для электроники).
Рекомендуется проводить тестирование длительностью не менее 1–2 часов, чтобы выявить возможные перегревы или нестабильность работы. Если температура растет выше нормального диапазона, проверьте напряжение питания и качество контактов, поскольку пониженное напряжение приводит к снижению эффективности кулера.
Обязательно контролируйте температуру окружающей среды, поскольку высокая температура влияет на эффективность охлаждения. Для автоматизации контроля можно использовать простые термодатчики с тревожной сигнализацией при достижении критической температуры.
При длительной работе также следите за состоянием изоляции проводов и контактов – перегрев может привести к повреждениям и короткому замыканию. Регулярно проверяйте отсутствие нагрева корпуса кулера и прилегающих элементов руками или инфракрасным термометром.
Вопрос-ответ:
Какие параметры кулера нужно знать перед подключением его напрямую к розетке?
Перед подключением кулера к сети важно определить его рабочее напряжение и потребляемый ток. Обычно системные кулеры рассчитаны на 12 В постоянного тока с силой тока от 0,1 до 0,3 А. Нужно убедиться, что выбранный источник питания соответствует этим характеристикам, иначе устройство может выйти из строя или работать нестабильно.
Можно ли подключить кулер напрямую к бытовой сети 220 В без блока питания?
Подключать кулер напрямую к 220 В опасно и нецелесообразно, поскольку большинство кулеров предназначены для работы от постоянного низковольтного напряжения. Чтобы запитать кулер от сети, требуется использовать преобразователь напряжения или адаптер, который понижает напряжение до нужного уровня и обеспечивает защиту от перепадов и коротких замыканий.
Как правильно изолировать провода при самостоятельном подключении кулера к адаптеру?
После подключения проводов следует тщательно заизолировать места соединений. Для этого можно использовать термоусадочную трубку, обмотку из электрической изоляционной ленты или специальные клеммники. Это предотвращает контакт оголённых проводов с металлическими поверхностями и исключает риск короткого замыкания, что продлевает срок службы устройства и повышает безопасность эксплуатации.
Какие методы контроля температуры рекомендуется применять при длительной работе кулера без штатного блока питания?
Рекомендуется использовать внешние термометры или встроенные датчики температуры, если такие предусмотрены. Можно дополнительно установить контроллеры температуры, которые автоматически отключают питание при перегреве. Следует периодически проверять температуру корпуса и направление воздушного потока, чтобы избежать перегрева окружающих компонентов.
Можно ли использовать зарядное устройство от телефона для питания кулера, и как это правильно сделать?
Зарядные устройства часто выдают 5 В постоянного тока, в то время как большинство кулеров рассчитаны на 12 В. Если кулер предназначен для 5 В, то такое подключение возможно напрямую. В противном случае понадобится преобразователь напряжения, чтобы поднять выходное напряжение до необходимого уровня. При этом важно учитывать максимальный ток, который может выдавать зарядное устройство, чтобы кулер работал стабильно и не повредил источник питания.
Можно ли подключить компьютерный кулер напрямую к розетке без использования блока питания?
Подключать стандартный компьютерный кулер напрямую к электросети без блока питания не рекомендуется. Большинство таких вентиляторов рассчитаны на низковольтное питание — обычно 12 В постоянного тока, тогда как в розетке присутствует переменное напряжение 220 В. Без специального преобразователя напряжения кулер быстро выйдет из строя или даже может привести к короткому замыканию и возгоранию. Чтобы обеспечить безопасную работу, необходимо использовать устройство, которое преобразует напряжение и ток из сети в подходящие для кулера параметры.
