Модель Koss UR 10 оснащена динамиками с импедансом 32 Ом и чувствительностью около 94 дБ. Конструкция допускает замену или ремонт динамиков при помощи пайки, но требует аккуратности: капсуль встроен в пластиковый корпус, который легко повредить при перегреве.
Перед пайкой необходимо аккуратно разобрать чашку. Для этого поддевается внешнее кольцо с амбушюрой – оно фиксируется на защёлках. После снятия кольца откроется доступ к винтам или защёлкам, удерживающим крышку. Внутри расположены два провода: один идущий от кабеля (обычно с цветовой маркировкой), второй – соединён с динамиком. Следует зафиксировать, какие провода куда шли, чтобы при пайке сохранить полярность.
Паяльник используется с жалом не толще 1 мм и мощностью до 25 Вт. Паяльник мощнее может расплавить пластик чашки или повредить мембрану. Припой – олово-свинцовый с канифолью (Sn60Pb40), так как он плавится при температуре около 183 °C и обеспечивает надёжный контакт. Перед пайкой старые контакты очищаются при помощи оплётки или отсоса, а провода лужатся.
Провод припаивается к контактной площадке динамика быстрым касанием: не более 1–2 секунд, чтобы избежать перегрева. После пайки важно проверить прочность соединения и отсутствие замыканий – лучше использовать мультиметр. После проверки чашку можно собрать обратно, соблюдая изначальное положение компонентов.
Как разобрать корпус наушников Koss UR 10 без повреждений
Сначала снимите амбушюры. Подденьте их тонкой пластиковой картой или ногтем у основания, аккуратно ведя по окружности. Они держатся на пластиковых выступах и снимаются без усилий.
Под амбушюрами находится круглая пластиковая крышка с защёлками. Используйте пластиковый медиатор или плоскую лопатку, чтобы аккуратно приподнять крышку. Начинайте с зазора рядом с проводом, он самый слабый. Двигайтесь по окружности, постепенно освобождая защёлки.
Не применяйте металлические инструменты – они легко повреждают пластик. При сильном сопротивлении не тяните: проверьте, не осталась ли защёлка, которую вы пропустили.
После снятия крышки откроется доступ к динамику и проводам. Если крышка не отделяется полностью, возможно, она частично приклеена. Прогрейте её феном при температуре около 50–60 °C и повторите попытку съёма.
Не разъединяйте чашки с внешней стороны. Вся сборка происходит через внутреннюю часть, где расположен динамик. Не прикасайтесь к мембране – она чувствительна к любому механическому воздействию.
Если провод припаян к плате или клеммам, зафиксируйте его положение перед дальнейшими действиями. Нарушение заводской укладки может повредить изоляцию при последующей сборке.
Как определить неисправный динамик в Koss UR 10
Если сопротивление в норме, но звук искажён, возможен механический дефект мембраны или частичное разрушение катушки. Подайте звуковой сигнал с частотой около 400–1000 Гц и небольшой громкостью. Прислушайтесь к треску, хрипам или вибрации – такие артефакты указывают на физическое повреждение динамика.

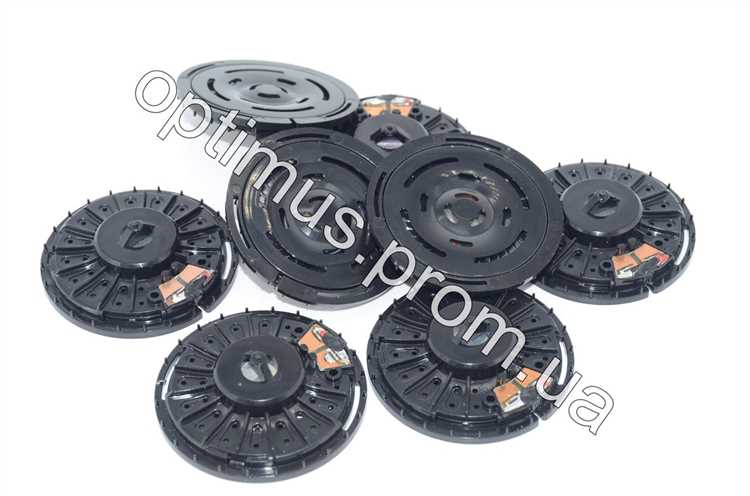

Как подобрать совместимый динамик для замены
Заводской динамик в Koss UR 10 – 32 Ом, 100 дБ SPL, диаметр 40 мм. При подборе замены важно соблюсти эти параметры, иначе звук изменится или появятся искажения.
Оптимальные характеристики для совместимости:
- Импеданс: 32 Ом. Допустимы значения от 30 до 35 Ом. Меньше – нагрузка на усилитель, выше – снижение громкости.
- Чувствительность: не ниже 98 дБ SPL. Ниже – потребуется больше мощности, звук будет тише.
- Диаметр: 40 мм. Больше – не поместится в корпус, меньше – ухудшится направленность звука.
- Тип диффузора: бумага или биоцеллюлоза предпочтительны. Они ближе к оригиналу по звучанию.
- Толщина мембраны: от 6 до 8 мм. Влияет на частотный отклик и совместимость с посадочным местом.
Подходящие доноры – старые модели Sony MDR-V150, Philips SHP2000, Panasonic RP-HT161. В них стоят 40-мм драйверы с аналогичными параметрами. Также можно искать запасные динамики от китайских OEM-наушников, у которых указаны точные характеристики.
Не рекомендуется ставить динамики выше 50 Ом – резкое падение громкости. Также не стоит брать драйверы от внутриканальных наушников: они не предназначены для открытого акустического оформления.
Как подготовить провода и площадку для пайки
Сначала обрежьте повреждённый участок провода, оставив чистую жилу длиной около 5 мм. Аккуратно снимите изоляцию ножом или стриппером, не повреждая медные волокна. Если внутри есть лаковая изоляция (часто у многожильных проводов), удалите её с помощью нагрева жалом паяльника или аккуратного протирания ватной палочкой, смоченной в ацетоне.
Скрутите жилу в плотный пучок. Залудите её: прогрейте паяльником и нанесите небольшое количество припоя, чтобы он равномерно покрыл все проволоки. Жила должна стать серебристой и однородной. При перегреве медь может потемнеть – в таком случае зачистите её и залудите заново.
На плате динамика очистите контактную площадку от старого припоя с помощью оплётки или отсоса. Обезжирьте поверхность спиртом. После этого аккуратно нанесите тонкий слой свежего припоя, разогрев площадку паяльником – это обеспечит быстрое схватывание при финальной пайке и снизит риск перегрева динамика.
Как припаять новый динамик в Koss UR 10
Перед заменой динамика разберите корпус наушников, аккуратно отжав защёлки пластиковой крышки. Используйте пластиковый инструмент, чтобы не повредить корпус.
Старый динамик обычно подключён двумя проводами: красный (плюс) и медный или синий (минус). Запомните или сфотографируйте расположение перед демонтажем. Отпаяйте провода, используя паяльник с тонким жалом (не более 1 мм) и температуру около 300 °C. Не перегревайте контактные площадки – они могут отслаиваться.
Перед установкой нового динамика проверьте его сопротивление – должно быть около 32 Ом. Совместимость по размеру: 40 мм, как у оригинала. Расположите его в посадочном месте без перекосов. Контактные площадки должны быть чистыми – при необходимости зачистите их ластиком или спиртом.
Залудите провода и контактные точки динамика. Поднесите провод к контактной площадке и коротким прикосновением паяльника создайте прочное соединение. Не двигайте провод до остывания припоя. Избегайте капель – пайка должна быть ровной и блестящей.
После пайки проверьте звуковой канал до сборки: подключите наушники к источнику сигнала и убедитесь, что динамик работает без искажений. Если звук отсутствует или искажен – проверьте полярность и качество соединений.
Соберите корпус, убедившись, что провод не зажат, а динамик не люфтит. Плотность сборки влияет на акустические свойства и долговечность соединений.

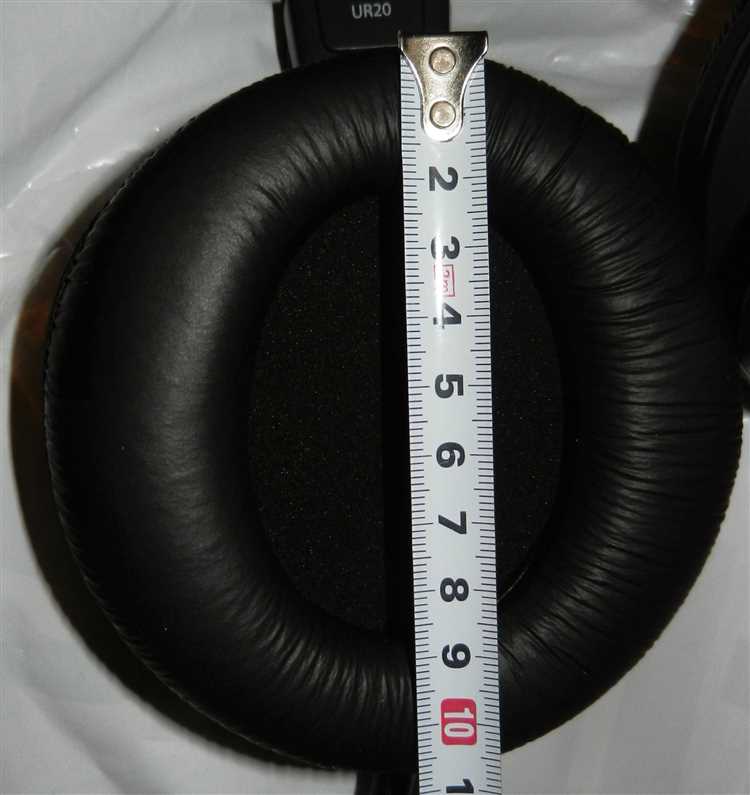

Как собрать корпус обратно и проверить звук
Перед сборкой убедитесь, что все провода припаяны к контактам динамика надежно, без коротких замыканий. Разместите динамик на своем месте внутри чашки, соблюдая ориентацию – полярность должна совпадать с маркировкой на корпусе или предыдущими контактами.
Прикрепите мембрану динамика и аккуратно установите сетку или амбушюры, если они были сняты. Закройте корпус, совмещая защелки и винты. Используйте крестовую отвертку размером PH1 или PH0 для крепления винтов, не перетягивайте, чтобы избежать трещин в пластике.
После сборки подключите наушники к источнику звука с низкой громкостью. Прослушайте чистый звук без посторонних шумов, скрипов и искажений. Проверьте обе стороны на равномерность звучания. Если звук отсутствует или прерывается, повторите пайку и осмотрите контакты на наличие оголенных проводов.
Для точной диагностики можно использовать мультиметр в режиме прозвонки: проверьте сопротивление динамика – типичное значение для Koss UR 10 составляет около 32 Ом. При отклонениях проверьте целостность проводов и пайки.
Завершив проверку, закрепите амбушюры и убедитесь в плотном прилегании, чтобы избежать воздушных зазоров, влияющих на качество звука.
Как избежать перегрева компонентов при пайке
Для защиты динамика Koss UR 10 от перегрева используйте паяльник мощностью 15–25 Вт с тонким жалом. Температура жала должна быть не выше 320°C. Перед пайкой очистите контакты спиртом для улучшения теплопроводности.
Используйте качественный припой с флюсом на основе колофонии, например, 60/40 или 63/37, которые плавятся при температуре около 183–190°C. Это позволяет снизить время нагрева и обеспечивает надёжное соединение.
После завершения пайки сразу удаляйте остатки флюса, чтобы предотвратить коррозию. Проверяйте температуру динамика пальцем – если ощущается значительный нагрев, сделайте перерыв перед продолжением работы.
Вопрос-ответ:
Как определить, какой провод в наушниках Koss UR 10 отвечает за положительный контакт динамика?
В наушниках Koss UR 10 обычно используется цветовая маркировка проводов: красный или красно-белый — для положительного контакта, а синий или черный — для минусового. Если маркировки нет или она стерлась, можно использовать мультиметр в режиме прозвонки. Прикасаясь щупами к контактам динамика и к проводам, вы увидите сопротивление на положительном контакте. Это поможет избежать ошибки при пайке.
Какие инструменты и материалы понадобятся для качественной пайки динамика в Koss UR 10?
Для работы потребуется паяльник с тонким жалом мощностью около 15-25 Вт, припой с канифолью или флюсом для улучшения сцепления, а также пинцет или маленькие зажимы для удержания проводов. Важно также иметь лупу для контроля качества пайки и изоленту или термоусадочную трубку для изоляции соединений. Все эти инструменты позволят аккуратно выполнить ремонт, не повредив другие элементы наушников.
Как избежать перегрева динамика во время пайки проводов в наушниках?
Динамик в наушниках чувствителен к теплу, поэтому важно работать быстро и аккуратно. Перед пайкой желательно подержать паяльник в руках, чтобы он прогрелся до нужной температуры, а затем наносить припой только на провод и контакт динамика на несколько секунд. Если чувствуете, что металл слишком долго греется, сделайте паузу, чтобы не повредить чувствительные детали. Также помогает использование термозащиты, например, металлической пластины или зажима между паяльником и динамиком.
Как проверить работоспособность динамика после пайки проводов в Koss UR 10?
После завершения пайки подключите наушники к источнику звука на небольшой громкости. Внимательно слушайте, нет ли искажений, шипения или пропадания звука. Если звук чистый и стабильный, значит соединение сделано правильно. Можно дополнительно проверить мультиметром сопротивление динамика — обычно оно составляет несколько Ом, и значение должно быть примерно таким же, как до ремонта.
Что делать, если после пайки динамик на Koss UR 10 продолжает не работать или звук появился только на одном ухе?
В таком случае стоит проверить качество пайки: возможно, контакт плохой или припой не проник должным образом. Аккуратно перепаяйте соединение, уделяя внимание надежности контакта. Если проблема сохраняется, проверьте целостность проводов и разъемов на предмет обрывов или замыканий. Иногда причина может быть в повреждении самого динамика или внутренних проводников внутри корпуса, что потребует более тщательного осмотра или замены деталей.
Как правильно определить полярность проводов при пайке динамика в наушниках Koss UR 10?
Чтобы подключить динамик в наушниках Koss UR 10, нужно понять, какой из проводов является «плюсом», а какой — «минусом». Обычно у этих наушников провода окрашены разным цветом: красный или белый — это положительный контакт, а синий или зеленый — отрицательный. Если нет цветовой маркировки, можно использовать мультиметр с функцией прозвонки или тестировать динамик, подключая к источнику звука и слушая, не возникает ли искажений. Правильное подключение помогает избежать фазового сдвига и сохранит качество звука.
