Сорванная резьба на шатуне – распространённая проблема, возникающая из-за неправильной установки или износа. Восстановление резьбы возможно без замены детали, если подобрать подходящий метод и инструменты.
Для ремонта чаще всего применяют нарезку новой резьбы метчиком или использование резьбовых вставок (Heli-Coil). Выбор способа зависит от степени повреждения и материала шатуна. Перед работой важно очистить резьбовое отверстие от грязи и остатков старой резьбы.
Правильное восстановление обеспечит надежное крепление шатунов и предотвратит дальнейшее повреждение деталей. Рекомендуется использовать специализированные инструменты и соблюдать момент затяжки при сборке, чтобы избежать повторного сорвания резьбы.
Определение степени повреждения резьбы на шатуне
Для точной оценки состояния резьбы на шатуне важно провести визуальный и тактильный осмотр. Основные признаки повреждения:
- Разрушение или отсутствие нескольких витков резьбы;
- Наличие заусенцев, застрявших частиц металла;
- Заметные деформации или сплющивание профиля резьбы;
- Нарушение равномерности шага резьбы, видимые участки с срезанными нитями.
Для более точной диагностики следует использовать калибр или проверочную втулку с соответствующей резьбой. Если элемент свободно проворачивается без усилия, значит повреждение критично.
Степени повреждения можно разделить на три уровня:
- Легкая степень: частичное повреждение верхних витков, резьба сохраняет функциональность, возможна самостоятельная очистка и доводка;
- Средняя степень: заметные срезы или деформация нескольких витков, требует восстановления с применением ремонтных вставок или нарезки новой резьбы;
- Тяжелая степень: полное разрушение резьбы, потеря удерживающей способности, необходима замена шатуна или использование специального ремонтного комплекта (например, Helicoil).
Важно не использовать избыточное усилие при проверке резьбы, чтобы избежать дополнительных повреждений. В случае сомнений лучше проконсультироваться с опытным механиком или использовать измерительные инструменты.
Инструменты и материалы для восстановления резьбы
Метчик – основной инструмент для нарезания новой резьбы или очистки поврежденной. Для шатуна велосипеда обычно требуется метчик М15 или М18 с шагом резьбы 1,5 мм, но важно точно определить размер перед работой.
Метчикодержатель обеспечивает стабильное и ровное вращение метчика без перекосов. Для аккуратного восстановления резьбы он обязателен.
Протяжка для резьбы подходит, если резьба сильно повреждена, и требуется аккуратное исправление без полного срезания старых нитей.
Резьбовой восстановитель (например, Helicoil)
Сверло соответствующего диаметра
Плоскогубцы и щетки
Масло для резьбы или специальная смазка
Динамометрический ключ
Внимание: все инструменты должны соответствовать точным размерам резьбы шатуна и быть исправными для качественного восстановления.

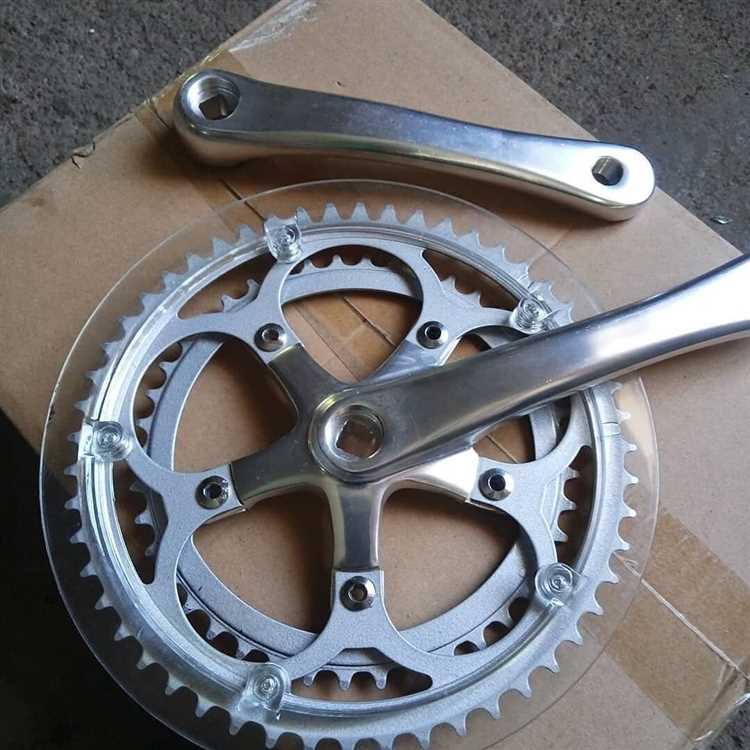

Подготовка шатуна и каретки к ремонту
Перед восстановлением резьбы необходимо полностью снять шатун с велосипеда. Для этого открутите болт крепления шатуна с помощью ключа подходящего размера (обычно шестигранник 8 мм или торкс). При необходимости используйте съемник шатунов, чтобы аккуратно снять его с оси каретки.
Далее освободите каретку от грязи и смазки в области резьбы. Для очистки используйте ветошь и растворитель, например, изопропиловый спирт или специализированное средство для очистки металла. Это позволит лучше рассмотреть состояние резьбы и облегчит ремонт.
При подготовке каретки проверьте отсутствие люфта и повреждений в посадочном отверстии шатуна. Если отверстие сильно изношено, потребуется дополнительный ремонт или замена каретки.
- Удалите остатки старой смазки и грязи с резьбовых поверхностей.
- Проверьте резьбу шатуна на наличие деформаций, заусенцев и износа.
- Осмотрите каретку на предмет трещин или повреждений посадочного места.
- При необходимости аккуратно удалите ржавчину при помощи мелкозернистой шлифовальной бумаги или металлической щетки.
Обеспечьте сухость и чистоту всех деталей перед началом восстановления резьбы. При необходимости используйте сжатый воздух для удаления мелких частиц из резьбовых соединений.
После подготовки шатуна и каретки нанесите тонкий слой подходящей смазки на резьбу, чтобы снизить риск повторного срыва и облегчить последующую сборку.
Методы восстановления резьбы: нарезка новой резьбы метчиком
Для восстановления сорванной резьбы на шатуне применяется нарезка новой резьбы метчиком соответствующего размера. Обычно для велосипедных шатунов используется резьба типа BSA 9/16″ × 20 TPI (дюймовый стандарт с 20 нитками на дюйм) или европейский стандарт 24 мм × 1,5 мм. Перед началом работы важно определить точный тип и размер резьбы.
Для нарезки резьбы понадобится метчик с правильным шагом и калибровочный вороток с направляющей для предотвращения перекоса. Шатун надежно фиксируется в тисках с защитными накладками, чтобы не деформировать поверхность. Метчик вводится строго перпендикулярно оси отверстия.
Резьбу нарезают постепенно, поворачивая метчик на 1/4 оборота вперёд, затем возвращая его на 1/8 оборота назад для очистки стружки. Смазка рабочей поверхности метчика обязательна – подойдет легкое масло или специальная режущая смазка. Это уменьшит износ инструмента и обеспечит чистую нарезку.
При слишком большом повреждении резьбы возможно применение комплектов для восстановления, таких как Helicoil, с установкой втулки с внутренней резьбой. Однако нарезка новой резьбы метчиком часто эффективна, если остаточная глубина отверстия достаточна для удержания шпильки.
После нарезки новую резьбу обязательно проверяют шпилькой или болтом, соответствующим стандарту. При необходимости процедуру повторяют для достижения нужной чистоты и глубины резьбы. Восстановленная резьба должна обеспечивать плотную и надежную фиксацию шатуна без люфта.
Использование резьбовых вставок (Heli-Coil) в шатун
Резьбовые вставки Heli-Coil применяются для восстановления сорванной внутренней резьбы в отверстии шатуна. Они представляют собой спираль из нержавеющей стали с внутренней резьбой стандартного диаметра, что позволяет вернуть исходный размер и надежность крепления.
Для установки вставки необходимо просверлить поврежденное отверстие сверлом нужного диаметра (обычно комплект вставок содержит соответствующее сверло), затем нарезать новую резьбу метчиком под внешнюю резьбу вставки. Вставка вкручивается специальным установочным инструментом до уровня поверхности шатуна.
После установки вставки внутренняя резьба становится готовой для штатного болта каретки, при этом надежность соединения существенно выше, чем при ремонте простой нарезкой новой резьбы в исходном отверстии.
Рекомендуется использовать вставки, соответствующие оригинальному размеру резьбы (чаще всего для шатунов это М22×1,0). Контроль глубины посадки вставки обязателен, чтобы избежать выступания резьбы и перекоса болта при монтаже.
Преимущество Heli-Coil – долговечность и устойчивость к нагрузкам, что позволяет эксплуатировать шатун без риска повторного срыва резьбы. При правильном выполнении всех этапов восстановления ремонт будет сохранять прочность и точность крепления каретки.
Альтернативные способы ремонта: заливка и сверление под больший размер
Если классические методы восстановления резьбы невозможны или не дают результата, применяют заливку повреждённого участка специальными металлополимерными составами или сверление отверстия под резьбу большего диаметра.
Заливка предполагает очистку и обезжиривание зоны с сорванной резьбой, нанесение двухкомпонентного состава (например, на основе эпоксидной смолы с металлическим наполнителем) и формирование новой резьбы после полного затвердевания. Для шатуна подходят составы с высокой прочностью и стойкостью к вибрациям. После отверждения поверхность обрабатывают метчиком соответствующего размера, обычно совпадающего с исходным диаметром резьбы.
При сверлении под больший размер сначала выбирают сверло, превышающее оригинальный диаметр на 0,5–1 мм в зависимости от толщины шатуна и типа резьбы. Далее нарезают новую резьбу метчиком большего размера, например, вместо М15 на М16 или М18. Такой способ требует оценки толщины металла шатуна, чтобы сохранить его прочность и избежать деформации.
Для выбора метода учитывают состояние шатуна и доступность инструментов. Заливка подходит при небольших повреждениях и тонких стенках, сверление – при значительном износе или невозможности применения вставок. В обоих случаях после ремонта рекомендуется проверить точность посадки и момент затяжки, чтобы избежать повторного срыва резьбы.
| Метод | Плюсы | Минусы | Рекомендации |
|---|---|---|---|
| Заливка металлополимером | Восстановление оригинального размера, доступность без специализированного инструмента | Длительное время отверждения, ограниченная прочность для интенсивных нагрузок | Использовать составы с металлическим наполнителем, тщательно подготовить поверхность |
| Сверление и нарезка резьбы большего размера | Повышенная прочность соединения, надежность | Необходимость точного выбора диаметра, риск ослабления шатуна | Проверить толщину шатуна, использовать качественные метчики, соблюдать рекомендованный момент затяжки |
Проверка и сборка после восстановления резьбы
После восстановления резьбы шатуна необходимо тщательно проверить качество нарезки. Для этого примените соответствующий болт или шпиндель каретки и аккуратно вверните его вручную. Отсутствие заеданий и люфтов свидетельствует о правильном совпадении резьбовых поверхностей.
Если при вкручивании возникает сопротивление или заедание, не стоит применять силу. Проверьте чистоту и целостность резьбы, при необходимости очистите отверстие от остатков смазки и металлической стружки, повторите нарезку метчиком.
Перед окончательной сборкой нанесите на резьбу специальную смазку или фиксатор резьбы средней прочности (например, Loctite 243). Это уменьшит износ и защитит от самоотвинчивания в процессе эксплуатации.
При затяжке шатуна используйте динамометрический ключ с рекомендованным усилием (обычно 35–50 Н·м для большинства кареток). Слишком слабая затяжка приводит к смещению и повторному повреждению резьбы, чрезмерная – к деформации и растрескиванию.
После сборки выполните проверку вращения педалей. Вращение должно быть плавным, без посторонних шумов и люфтов. При наличии дискомфорта повторно осмотрите соединение и при необходимости разберите для корректировки.
Вопрос-ответ:
Как определить, что резьба на шатуне действительно сорвана, а не просто загрязнена или имеет незначительные повреждения?
Если при вкручивании болта в шатун ощущается сильный люфт или он не закручивается до конца, это сигнал о повреждении резьбы. Также визуально можно заметить деформированные, раздавленные или срезанные витки. Иногда резьба может быть частично сорвана — в таких случаях болт держится, но слабо фиксируется, что может привести к дальнейшему разрушению и поломке шатуна.
Какие инструменты и материалы потребуются для восстановления сорванной резьбы на шатуне?
Для работы понадобятся: набор метчиков подходящего диаметра, сверло нужного размера для подготовки отверстия (если потребуется), резьбовые вставки (например, Heli-Coil) или альтернативные ремонтные комплекты, кернер для разметки, отвертка или ключи для установки вставок, а также смазка или антикоррозийное средство. Наличие точных размеров резьбы и подходящих инструментов позволит выполнить ремонт аккуратно и надежно.
Можно ли восстановить резьбу самостоятельно без специальных навыков и оборудования?
Восстановление резьбы требует аккуратности и понимания процесса. Если повреждения незначительные, то аккуратная чистка и повторная нарезка резьбы метчиком может помочь. Однако при сильных повреждениях, особенно если требуется установка резьбовой вставки, лучше использовать специализированные инструменты и следовать инструкции. При отсутствии опыта есть риск ухудшить состояние резьбы, поэтому иногда целесообразно обратиться к мастеру или использовать комплект для ремонта резьбы, который упрощает процесс.
Какие альтернативные методы существуют, если стандартная нарезка резьбы невозможна?
Если стандартная резьба повреждена слишком сильно, одним из вариантов является сверление отверстия под больший диаметр с последующей нарезкой новой резьбы и установкой более крупной резьбовой вставки. Еще один способ — заполнение повреждённого отверстия специальным составом с последующим высверливанием и нарезкой резьбы, однако этот метод подходит лишь при небольших нагрузках. При серьезных повреждениях может понадобиться замена самого шатуна.
Какие ошибки часто допускают при ремонте резьбы на шатуне и как их избежать?
Частая ошибка — попытка закрутить болт без проверки состояния резьбы, что ведет к дополнительному повреждению. Также важно правильно подобрать инструмент — метчик должен точно соответствовать диаметру и шагу резьбы. Неправильное сверление или слишком сильное усилие при нарезке резьбы может привести к деформации шатуна. Чтобы избежать проблем, рекомендуется тщательно очистить отверстие, использовать качественные инструменты и не торопиться при выполнении работы.
